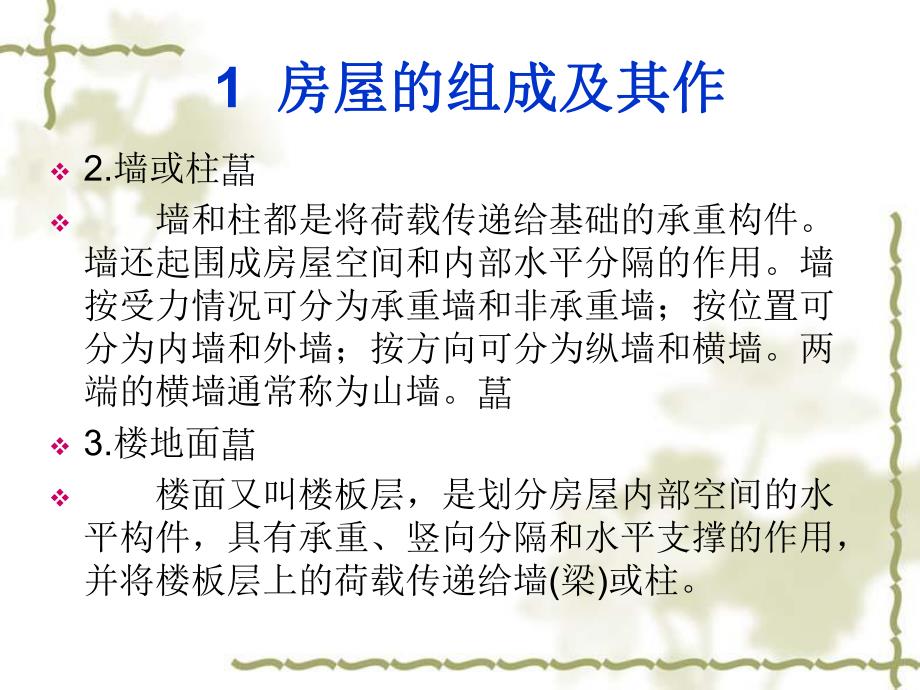

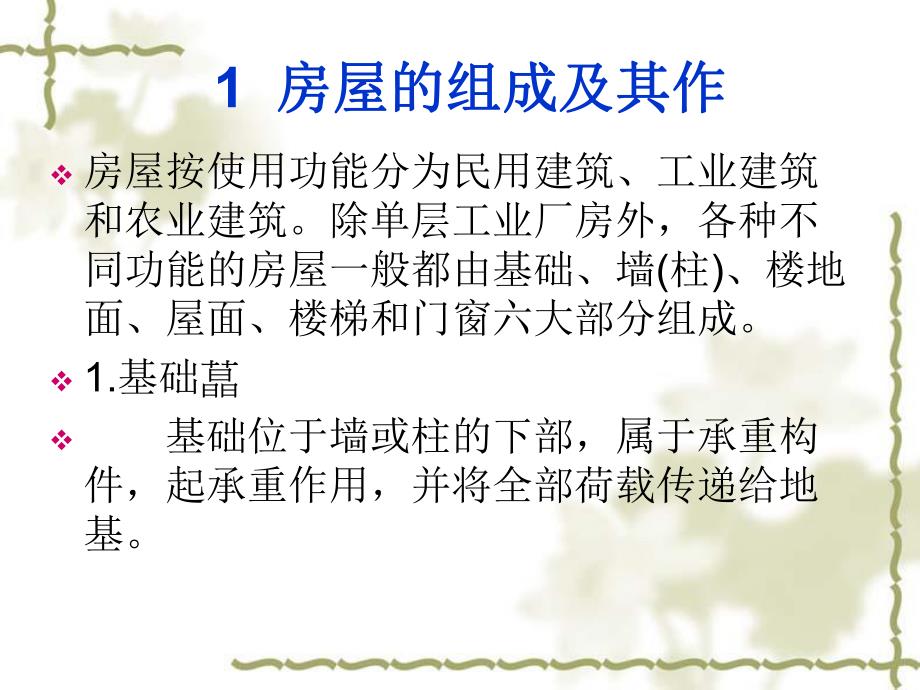

1、 建筑工程识图 1 房屋的组成及其作房屋的组成及其作v房屋按使用功能分为民用建筑、工业建筑和农业建筑。除单层工业厂房外，各种不同功能的房屋一般都由基础、墙(柱)、楼地面、屋面、楼梯和门窗六大部分组成。v1.基础v基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷载传递给地基。1 房屋的组成及其作房屋的组成及其作v2.墙或柱v墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙。v3.楼地面v楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和
2、水平支撑的作用，并将楼板层上的荷载传递给墙(梁)或柱。1 房屋的组成及其作房屋的组成及其作v4.屋面v一般指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。v5.楼梯v楼梯是各楼层之间的垂直交通设施，供人们上下楼层和紧急疏散之用。1 房屋的组成及其作房屋的组成及其作v6.门窗v门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间；窗的主要功能则是通风和采光，同时还具有分隔和围护作用。2 建筑施工图的内容建筑施工图的内容v一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水
3、施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。也有的把水施、暖施、电施统称为设施(即设备施工图)。v一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计总说明、总平面图、建施、结施、水施、暖施、电施。各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。2 建筑施工图的组成及内容建筑施工图的组成及内容v1.用途和内容v房屋建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造做法、内外装饰、满足其他专业对建筑的要求和施工要求的图样，是房屋施工和概预算工作的依据。v房屋建筑施工图的内容包括总平面图、建筑设计说明、门窗表
4、、各层建筑平面图、各朝向建筑立面图、剖面图和各种详图。2 建筑施工图的组成及内容建筑施工图的组成及内容v2.图示特点v(1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：房屋建筑制图统一标准GB/T 500012001、总图制图标准GB/T 501032001和建筑制图标准GB/T 501042001。v(2)图线。以上标准中对图线的使用都有明确的规定，总的原则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，不可见部分用虚线。见下图2 建筑施工图的组成及内容建筑施工图的组成及内容v(3)比例。房屋建筑施工图中一般都用缩小比例来绘
5、制施工图，根据房屋的大小和选用的图纸幅面，按建筑制图标准中的比例选用。见下图。v(4)图例。由于建筑的总平面图和平面图、立面图、剖面图的比例较小，图样不可能按实际投影画出，各专业对其图例都有明确的规定。见下图。3 标准图与标准图集标准图与标准图集v为了加快设计和施工速度，提高设计与施工质量，把建筑工程中常用的、大量性的构件、配件按统一模数、不同规格设计出系列施工图，供设计部门、施工企业选用，这样的图称为标准图。v标准图装订成册后，就称为标准图集或通用图集。v标准图（集）的适用范围为：经国家部、委批准的，可在全国范围内使用；经各省、市、自治区有关部门批准的，一般可在相应地区范围内使用。3 标准图
6、与标准图集标准图与标准图集v标准图集有两种：一种是整幢建筑的标准设计（定型设计）图集；另一种是目前大量使用的建筑构、配件标准图集，以代号“G”（或“结”）表示建筑构件图集，以代号“J”（或“建”）表示建筑配件图集。v除建筑、结构标准图集外，还有给水排水、电气设备、道路桥梁等方面的标准图。建筑工程图中常用比例BackBack图线宽度BackBack风向玫瑰常见门窗图例总平面图中常见图例Back建筑设计说明书建筑设计说明书v 在施工图的编排中，通常将图纸目录作为整套施工图的首页，将建筑设计说明作为第二页，若整个建筑施工图不是很复杂时，可将建筑设计说明、总平面图及门窗表等编排在同一张施工图内，若没有
7、总平面图，也可将建筑设计说明和首层平面图放在一起。建筑设计说明书建筑设计说明书v1.设计依据v包括政府的有关批文，这些批文主要有两个方面的内容：一是立项，二是规划许可证等。v2.建筑规模v主要包括占地面积和建筑面积，这是设计出来的图纸是否满足规划部门要求的依据。占地面积是指建筑物底层外墙皮以内所有面积之和；建筑面积是指建筑物外墙皮以内各层面积之和。建筑设计说明书建筑设计说明书v3.标高v在房屋建筑中，规范规定用标高表示建筑物的高度。标高分为相对标高和绝对标高两种。v以建筑物底层室内地面为零点的标高称为相对标高；以青岛黄海平均海平面的高度为零点的标高称为绝对标高。建筑设计说明中原则上要说明相对标
8、高与绝对标高的关系，例如“相对标高0.000相当于绝对标高190.570m”，这就说明该建筑物底层室内地面设计在比海平面高190.57m的水平面上。4 建筑设计说明书建筑设计说明书v4.装修做法v用于表达各部分的装修装饰做法，包括地面、楼面、墙面等。v5.施工要求v施工要求包含两个方面的内容，一是要严格执行施工验收规范中的规定，二是对图纸中不详之处的补充说明。如设计说明中第7、8条强调了施工中要求执行现行施工验收规范，对图中不详之处不能擅自处理，要与设计单位联系，共同研究解决。总平面图示例5 建筑平面图的形成及作用建筑平面图的形成及作用v 假想用一个水平剖切平面沿门窗洞口将房屋剖切开，移去剖切
9、平面及其以上部分，将余下的部分按正投影的原理投射在水平投影面上所得到的图形称为平面图。平面图主要用来表示房屋的平面布置情况，反映了房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料，门窗的类型和位置等情况。这是施工图中最重要的图形之一。建筑平面图的生成建筑平面图的生成6 建筑平面图的内容及有关规定建筑平面图的内容及有关规定v 建筑平面图有底层平面图、标准层平面图、顶层平面图和屋顶平面图。v底层平面图是指沿底层门窗洞口剖切开得到的平面图（又称首层平面图或一层平面图）。v二层平面图是指沿二层门窗洞口剖切开得到的平面图。v在多层和高层建筑中，往往中间几层剖开后的图形是一样的，就只需要画
10、一个平面图作为代表层，将这一个作为代表层的平面图称为标准层平面图。6 建筑平面图的内容及有关规定建筑平面图的内容及有关规定v 顶层平面图是指沿最上一层的门窗洞口剖切开得到的平面图。v将房屋直接从上向下进行投射得到的平面图称为屋顶平面图。v平面图所表示的内容：v一.建筑物的朝向及内部布置v建筑物的朝向及内部布置应包括各种房间的分布及相互关系，入口、走道、楼梯的位置等，一般平面图均应注明房间的名称和编号，建筑物主要入口在哪面墙上，就称建筑物朝哪个方向，建筑物的朝向在底层平面图上应画出指北针，指北针的画法在房屋建筑制图统一标准中规定用细线绘制。6 建筑平面图的内容及有关规定建筑平面图的内容及有关规定
11、v二.定位轴线：是用来确定房屋主要结构或构件的位置及其定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）。尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖向定位轴线。用于竖向时，称竖向定位轴线。定位轴线之间的距离，应定位轴线之间的距离，应符合模数数列的规定。符合模数数列的规定。v1、定位轴线：、定位轴线：v 平面定位轴线编号原则：水平方向采用阿拉伯数字，从平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中次编写
12、，其中I、O、Z 不得使用，避免同不得使用，避免同1、0、2 混要淆。混要淆。v如图B1BAC123122401201201206 建筑平面图的内容及有关规定建筑平面图的内容及有关规定v2、附加定位轴线：用于次要承重构件处。、附加定位轴线：用于次要承重构件处。v除了标注主要轴线之外，还可以标注附加轴线。附加轴线编号用分数表示，两根轴线之间的附加轴线，以分母表示前一根轴线的编号，分子表示附加轴线的编号。1c表示表示C号轴线之后号轴线之后附加的第附加的第1条轴线。条轴线。23表示表示3号轴线之后号轴线之后附加的第附加的第2条轴线。条轴线。v1号轴线或A号轴线之前的附加轴线表示：10120A表示表示
13、1号轴线之前号轴线之前附加的第附加的第1条轴线。条轴线。表示表示A号轴线之前号轴线之前附加的第附加的第2条轴线。条轴线。v3.组合较复杂的平面图中的定位轴线也可采用分区标号，编号的注写形式应为“分区号该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示。定位轴线分区编号v圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜采用大写拉丁字母表示，从外向内顺序编写。砖混结构定位轴线框架结构定位轴线6 建筑平面图的内容及有关规定建筑平面图的内容及有关规定v三.建筑物的尺寸与标高v在建筑工程平面图中，用轴线和尺寸线表示各部分的长、宽尺寸和准确位置。平面
14、图的外部尺寸一般分三道尺寸：最外面一道是外包尺寸，表示建筑物的总长度和总宽度；中间一道是轴线间距，表示开间和进深；最里面的一道是细部尺寸，表示门窗洞口、孔洞、墙体等详细尺寸。在平面图内还注有内部尺寸，表明室内的门窗洞、孔洞、墙体及固定设备的大小和位置。在首层平面图上还需要标注室外台阶、花池和散水等局部尺寸。v（一）.尺寸标注v1.标注尺寸的三要素 v 图样上的尺寸包括：尺寸界线、尺寸线和起止符号、尺寸数字。v尺寸的组成与标注示例 v2.角度、坡度的的尺寸标注v 角度的尺寸线画成圆弧，圆心应是角的顶点，角的两条边为尺寸界线。角度数字一律水平书写。如果没有足够的位置画箭头，可用圆点代替箭头。v 坡
15、度可采用百分数或比例的形式标注。在坡度数字下，应加注坡度符号（单面箭头），箭头指向下坡方向。坡度还可用直角三角形形式标注。v角度的尺寸标注 坡度的尺寸标注 角度的尺寸标注 v3.标高：标高：是标注建筑物某一部位高度的一种尺寸形式。v标高符号：标高符号：用于个体建筑标高用于总平面图标高标高数字：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。总平面图标注到小数点后两位，其余标注到小数后三位。+0.000 3.0003.000基准面处基准面以上基准面以下v标高尺寸单位；v （1）米（m）：用于标高及总平面图。v （2）毫米（mm)：除标高及总平面图外。v 绝对标高：我国把青岛市外的黄海
