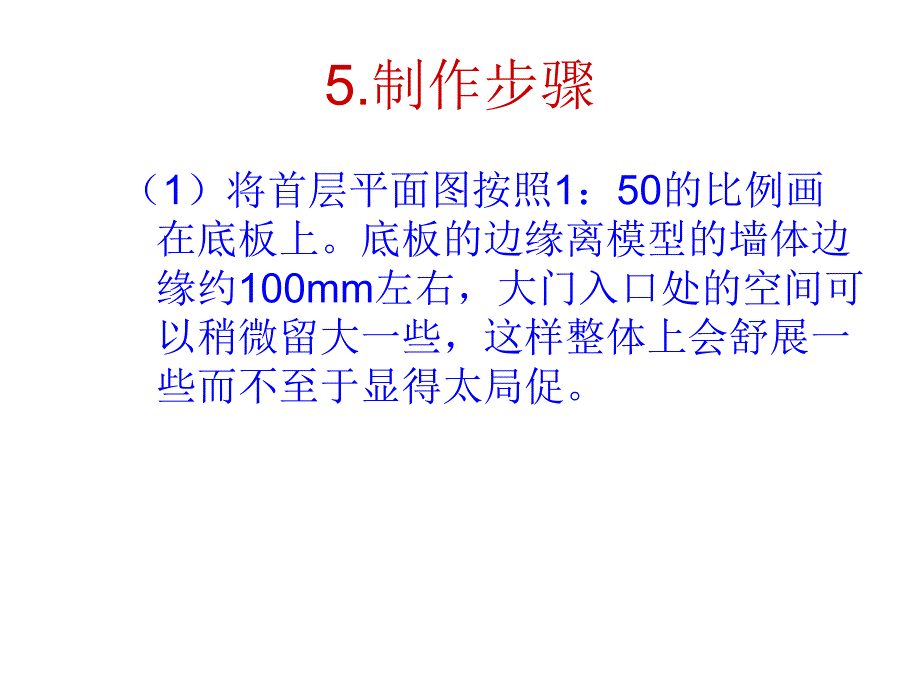

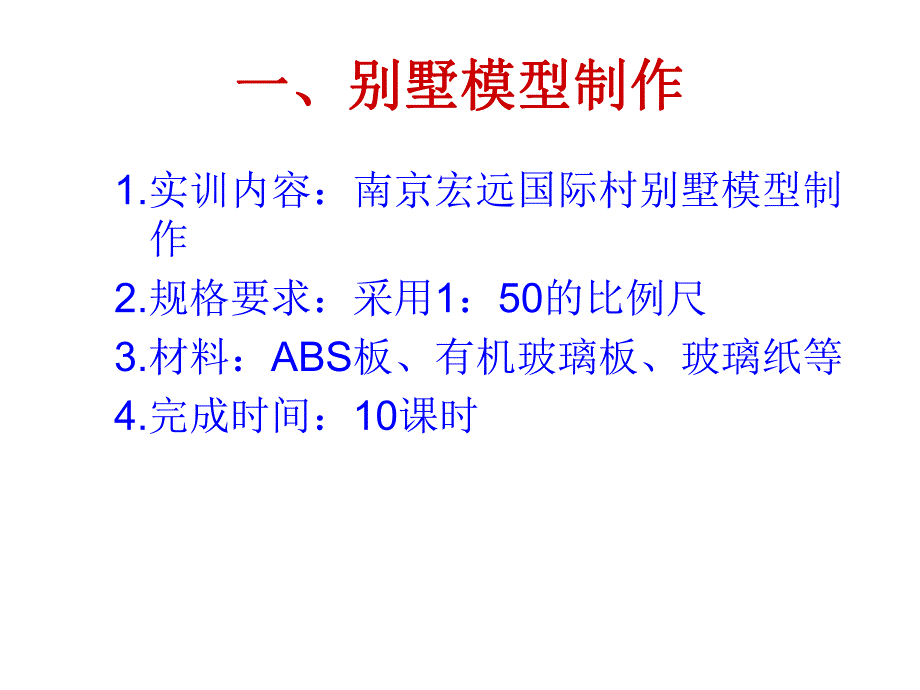

1、 制作实例步骤分解制作实例步骤分解一、别墅模型制作一、别墅模型制作 1.实训内容：南京宏远国际村别墅模型制作2.规格要求：采用1：50的比例尺3.材料：ABS板、有机玻璃板、玻璃纸等4.完成时间：10课时5.制作步骤（1）将首层平面图按照1：50的比例画在底板上。底板的边缘离模型的墙体边缘约100mm左右，大门入口处的空间可以稍微留大一些，这样整体上会舒展一些而不至于显得太局促。绘制平面图 绘制完成的平面图 （2）按照别墅各个立面图的样式及尺寸，按照1：50的比例尺绘制在2mm厚的ABS板上，绘制时要考虑到各个立面转角，注意计算尺寸，以避免围合立面时出现空隙。其次，在绘制立面图时还要注意参照二
2、层和三层的平面图，因为许多别墅的设计方案在首层和二、三层之间的空间布局是不同的，这样必然造成立面上的变化。特别值得注意的是要时时刻刻考虑到板材的厚度并计算在各个立面尺寸之内，否则会造成较大误差。将各个立面图按1：50绘制在ABS板上（3）在裁制好的立面“墙”上按图纸所示方位开门窗，此时应注意门窗也要按照1：50的比例尺裁制，然后再选用蓝色或绿色的窗玻璃纸（即太阳膜）贴在有机玻璃板上，最后再将有机玻璃板用“U”胶或三氯甲烷贴在窗户的里侧。完成窗户的制作，门可以选用木纹的即时贴贴在ABS板或有机玻璃板上来制作，也可以用即时贴裁成1-2mm宽的细条贴在有机玻璃板上，制成玻璃推拉门。另外，所有的门窗裁
3、制好以后都要用锉刀进行打磨，使边缘更加整洁。切割立面 切割窗户 打磨窗户的边角 用玻璃纸和有机玻璃板制作窗户用即时贴制作窗棂 将制作好的窗户贴在立面墙的内部贴好窗户的立面墙（4）选用卡板或ABS板来制作底盘，需要注意的是底盘的制作要有一定的厚度，以使整体模型更加结实、稳固，也有利于安装电路，必要时制作别墅模型的室内灯光照明。制作底盘表面（5）在底盘上制作道路。道路的制作要分为车行道和人行道两大类。车行道可以用灰、白、黄三色即时贴来制作，也可以用自喷漆直接喷在底板上。人行道的制作可以发挥个人的创造力，如用碎卡板拼贴，或者用鸡蛋壳、小的碎石块等拼贴，在本例中采用地砖纸来做装饰。制作道路（6）将“墙
4、体”用U胶固定在底盘上，注意要保持垂直、平整。胶口要干净，否则容易沾染灰尘，影响整体效果。固定立面 立面的粘合 完成全部立面的粘合（7）用一张略大于顶层平面图的ABS板（相当于将顶层平面图的各条边扩展5mm）封顶，用自喷漆把瓦片材料喷成灰色后贴饰在内胚的外表面上制成屋顶。屋顶的封装用自喷漆将瓦片喷成所需的颜色瓦片的粘合及粘合后的外观（8）制作适当的环境景观和绿化，如行道数、草皮、路灯等。树篱可以用粗孔泡沫裁成正方形小粒后再剪成圆形，涂上白乳胶后再粘上树粉来制作。最后再点缀一些汽车、人物的模型，注意比例大小的选择。制作草地用手电钻钻孔安装路灯安装树木及路灯制作灌木丛（9）制作标签、标题等，整理完
5、成。二、高层建筑模型制作二、高层建筑模型制作 1.实训内容：珠海市国际大厦模型制作2.规格：采用1：300的比例尺。3.材料：玻璃纸、亚克力板、有机玻璃板等4.完成时间：10课时5.制作步骤（1）将底层平面图按照1：300的比例绘制在底板上。底板的边缘离模型的墙体边缘约100mm以上，要预先留出裙楼的位置，不要将主体建筑的模型放在底板的正中间，大门入口处的空间可以稍微留大一些，这样整体上会舒展一些而不至于显得太局促，同时要注意整体布局的均衡。绘制平面图（2）先用AutoCAD绘制后把主楼的各个立面图按照1：300的比例尺绘制好，绘制时要注意计算尺寸，应将板材的厚度并计算在内，以避免围合立面时出
6、现空隙。其次要注意门窗的大小和位置，最后用激光电脑雕刻机雕刻在2mm厚的白色亚克力板。用AutoCAD绘制主楼立面（3）在裁制好的主楼立面用锉刀进行适当的打磨，使边缘更加整洁，以方便粘合。然后用灰色自喷漆喷饰立面，使其与图纸要求的色调吻合，再选用蓝色太阳膜贴饰在背面板上，完成窗户的制作。用灰色自喷漆喷饰立面用蓝色太阳膜贴饰立面，制作窗户（4）将做好的立面用三氯甲烷粘合起来，然后封顶，完成主楼模型的制作。用三氯甲烷粘合立面（5）制作裙楼。重复步骤2的制作程序，将裙楼的各个立面用AutoCAD绘制好后，用雕刻机进行雕刻，再用锉刀打磨待用。最后用三氯甲烷粘合。用锉刀打磨裙楼立面构件粘合裙楼制作裙楼的
