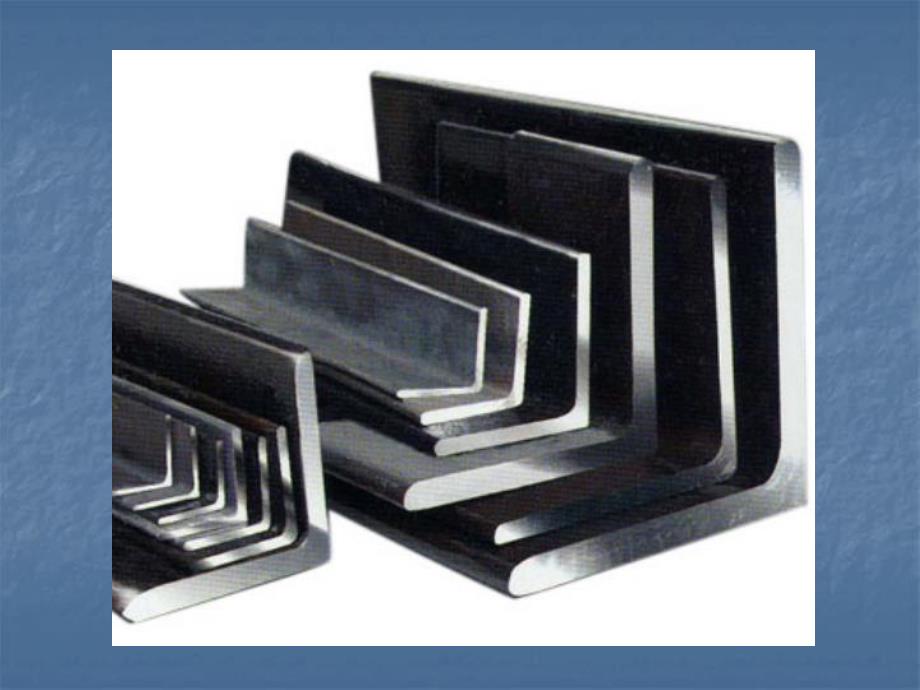

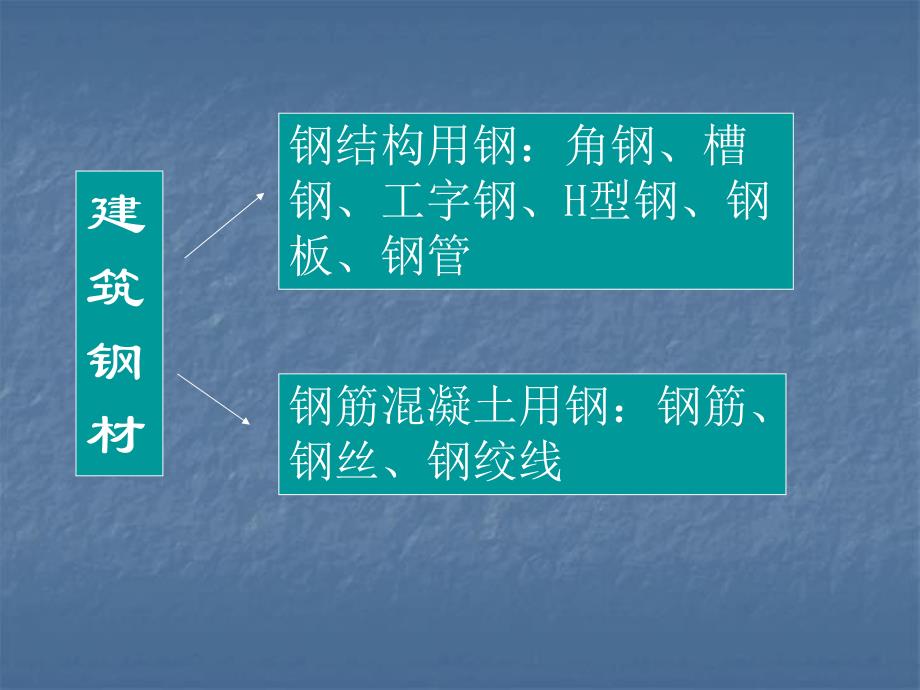

1、建筑钢材钢结构用钢：角钢、槽钢、工字钢、H型钢、钢板、钢管钢筋混凝土用钢：钢筋、钢丝、钢绞线南京长江大桥南京长江大桥钢材的特点1.具有较高的强度2.具有良好的塑性和韧性3.易于加工和装配4.易锈蚀、耐火性差。按化学成分分类碳素钢合金钢低碳钢中碳钢高碳钢低合金钢中合金钢高合金钢按质量分类普通碳素钢优质碳素钢高级优质钢按用途分类结构钢工具钢特殊钢钢：凡含碳量在2.06%以下，含有害杂质较少的铁碳合金，称为钢。脱氧程度不同沸腾钢镇静钢半镇静钢建筑钢材的力学性能 钢材的力学性能，即是指钢材在外力（载荷）作用表现出来的性能，包括：强度、塑性、硬度、韧性和疲劳强度等。a.a.弹性弹性:弹性极限:e 比例极
2、限:P 弹性模量:E=e/b.b.塑性塑性:伸长率 断面收缩率屈强比：屈服强度和抗拉强度之比sb/屈强比反映了钢材的利用率和结构安全可靠程度。伸长率：拉断后的标距长度与试件原标距之差和原标距之比。100LL100%L用于衡量钢材塑性的一个重要指标。对于高碳钢，规定产生残余变形为原标距长度的0.2%时所对应的应力值,作为屈服强度,称为条件屈服点,用 表示.0.2摆锤试件H0H1冲击试验：测量摆锤冲击前后的能量差摆锤的高度差摆锤的质量。再测量试件断裂面积。试件放置位置影响冲击韧性的主要因素:1钢化学成分,尤其是S和P含量2轧制和焊接质量,温度3加工硬化及时效等脆性转变温度 钢的韧性随温度降低而降低
3、,达某一温度范围时,韧性急剧下降,并由韧性转变为脆性,这一温度即称为脆性转变温度脆性转变温度.冲击韧性值冲击韧性值可灵敏地反应材料内部晶体组织、有害杂质、各种缺陷、应力状态下或环境温度等微小变化对性能的影响.硬度 钢材抵抗另一硬物体压入其内的能力叫硬度，即受压时抵抗局部塑性变形的能力。常用布氏法和洛氏法两种方法测定。布氏硬度测量原理图 洛氏硬度测量原理图 疲劳强度 疲劳破坏:钢构件在承受重复或交变荷载作用时,可能在远低于屈服强度的应力作用下突然发生断裂,这种断裂现象称为疲劳破坏.金属的疲劳破坏要经历疲劳裂纹的产生、扩展及断裂三个过程.影响因素（1）材料内部的缺陷,成分偏析,过大的 内应力,构件
4、截面延长度方向的急剧变化,构件受力最大处及表面不光滑等.（2）应力循环特征值：=min/max；应力循环次数N；应力集中程度。衡量:弯曲角度弯曲角度;弯心直径与钢厚度之比弯心直径与钢厚度之比-d/a-d/a 反映钢材冷塑性变形的能力大小,更可检验钢材内部组织状态内应力及夹杂物等缺陷.常用作对钢焊接质量的检验.焊接是钢结构的连接方式之一，焊接质量主要取决于钢材的可焊性、焊接材料与焊接工艺。影响钢材可焊性的主要因素 钢的化学成分，含碳量小于0.25%的低碳钢具有良好的可焊性；冶炼质量；冷加工等。焊接点断裂点断裂点合格不合格时间时间退火退火正火正火淬火淬火回火回火727727温度温度冷却冷却热处理工
5、艺保温钢材调质处理的目的使钢材具有良好的综合技术性质时效处理：将冷加工处理后的钢筋在常温下存放1520d(自然时效），或加热至100200 后保持一定时间（人工时效），其屈服强度进一步提高，且抗拉强度也提高，同时塑性和韧性进一步降低，弹性模量则基本恢复的过程。建筑钢材种类与选用 钢材选用原则 应根据钢结构的工作条件、荷载类型、连接方式、环境温度与介质的腐蚀情况等综合因素选用。优质碳素结构钢的表示方法 共有31个牌号，表示方法以平均含碳量、含锰量标注、脱氧程度代号组合而成。如“10F”表示平均含碳量为0.10%的沸腾钢；“45Mn”表示平均含碳高精尖为0.45%，较高含锰量的镇静钢。低合金高强度
6、结构钢分为Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690共八个牌号。根据硫、磷等有害杂质的含量，Q345、Q390、Q420分为A、B、C、D和E五个等级；Q460、Q500、Q550、Q620和Q690分为C、D和E三个等级。低合金结构钢的特性主要品种有 热轧钢筋；热处理钢筋；冷轧带肋钢筋；预应力钢丝与钢绞线等。热轧钢筋牌号有HPB235、HPB300、HRB335、HRBF335、HRB400、HRBF400、HRB400、HRB400 八个牌号。冷轧带肋钢筋 由普通低碳钢、优质碳素钢或低合金钢热轧圆盘条为母材，经冷轧减径在表面冷轧成两面或三面有肋的钢筋。C
7、RB550、CRB650,CRB800,CRB970四个牌号。CRB550为普通钢筋混凝土用钢筋，其他牌号为预应力混凝土用钢筋。CRB550钢筋的公称范围412mm，CRB650及以上牌号钢筋的公称直径为4mm，5mm和6mm。预应力混凝土用热处理钢筋 由热轧带肋钢筋经淬火和高温回火调质处理得到，强度高、韧性好、粘结力好和应力松弛小等优点，特别适用于预应力混凝土构件。性能：屈服强度不小于1325MPa，极限强度不小于1470MPa，伸长率不小于6。用途：主要用于预应力混凝土梁、预应力混凝土轨枕和其他预应力混凝土结构。预应力混凝土用钢丝与钢绞线特性：强度高、柔性好、无接头，质量稳定，不需焊接。设
8、计强度取值以条件屈服点统计值确定用途：大跨度桥梁、屋架、吊车梁、电杆、轨枕等预应力钢筋。预应力混凝土用钢绞线简称预应力钢绞线，是由多根圆形断面钢丝捻制而成。钢绞线按左捻制成并经回火处理消除内应力。钢绞线的公称直径有9.0、12.0、15.0mm三种规格 钢材的腐蚀1.化学腐蚀2.电化学腐蚀 钢材的防护1.合金化2.涂敷保护层3.电化学保护法4.掺入阻锈剂(a)混凝土开裂混凝土开裂外部介质通过混凝土保护层裂隙达到钢筋表面引起钢筋锈蚀(b)水、水、CO2侵入侵入(c)开始锈蚀开始锈蚀钢筋锈蚀产生的裂缝使钢筋产生锈蚀的原因有：骨使钢筋产生锈蚀的原因有：骨料中含氯化盐；外部进入氯化料中含氯化盐；外部进
9、入氯化盐；混凝土碳化；保护层不足；盐；混凝土碳化；保护层不足；过大的裂缝宽度。过大的裂缝宽度。钢筋锈蚀产生体积膨胀可达原钢筋锈蚀产生体积膨胀可达原体积的数倍，使钢筋位置处的体积的数倍，使钢筋位置处的混凝土受到内压力而产生裂缝，混凝土受到内压力而产生裂缝，并随之剥落。并随之剥落。这种裂缝沿钢筋方向发展，且这种裂缝沿钢筋方向发展，且随着锈蚀的发展混凝土剥离产随着锈蚀的发展混凝土剥离产生空隙，这可从敲击产生的空生空隙，这可从敲击产生的空洞声得到判别。洞声得到判别。(d)钢筋体积膨胀钢筋体积膨胀铸 铁 含碳量大于2.06%的铁碳合金称为生铁，铸铁性脆，无塑性，抗压强度较高应用：铸铁水管铝及铝合金1铝在
10、地壳中的含量占8.13%，居第三位2铝化学性质活泼，表面有一层氧化膜，具有一定的耐腐蚀性3铝的塑性很好，伸长率可达3550%，易加工成型4铝的强度硬度，刚度低铝合金的比强度是钢材的2.33.5倍；铝合金的弹性模量只有钢材的1/3；铝合金的线膨胀系数是钢材的2倍；铝合金的耐久性比钢材高，普通压型钢板的使用寿命只有铝合金型板1/3.51/5。1.普通碳素钢按屈服点、质量等级及脱氧方法划分为若干个牌号，随牌号提高，钢材的（）。A强度提高，伸长率提高 B强度提高，伸长率降低 C强度降低，伸长率降低 D强度降低，伸长率提高 2.钢材抵抗冲击荷载的能力称为()。A塑性 B冲击韧性 C弹性 D硬度习题3.建
11、筑中主要应用的是（）号钢。A.Q195 B.Q215 C.Q235 D.Q2754.钢材经冷加工后，屈服强度和极限强度随时间而提高，伸长率和冲击韧性逐渐降低，弹性模量得以恢复的现象称为（）A.时效强化 B.时效 C.时效敏感性 D.钢的冷脆5.钢材经冷拉、冷拔、冷轧等冷加工后，性能会发生显著改变。以下表现何者不正确？()()A强度提高 B塑性增大 C变硬 D变脆6.直径为20mm的钢筋做拉伸试验，其屈服时的拉力为120KN，拉断时的应力为510MPa，则该钢筋的屈服点是()。A510MPa B380 MPa C335 MPa D235 MPa7.钢材的强屈比越大，表明（）。A钢材使用可靠性越高
