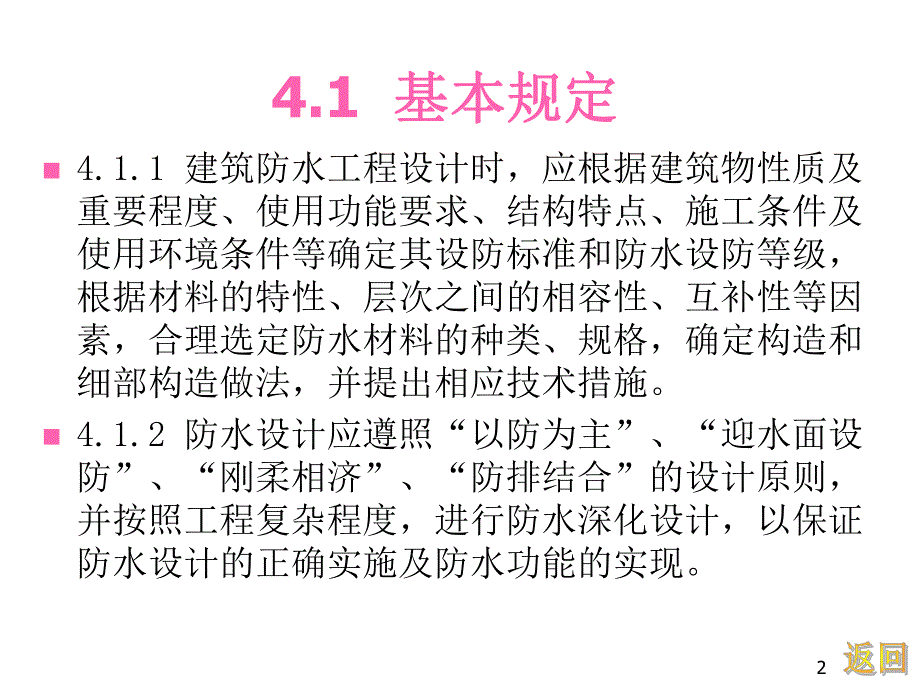

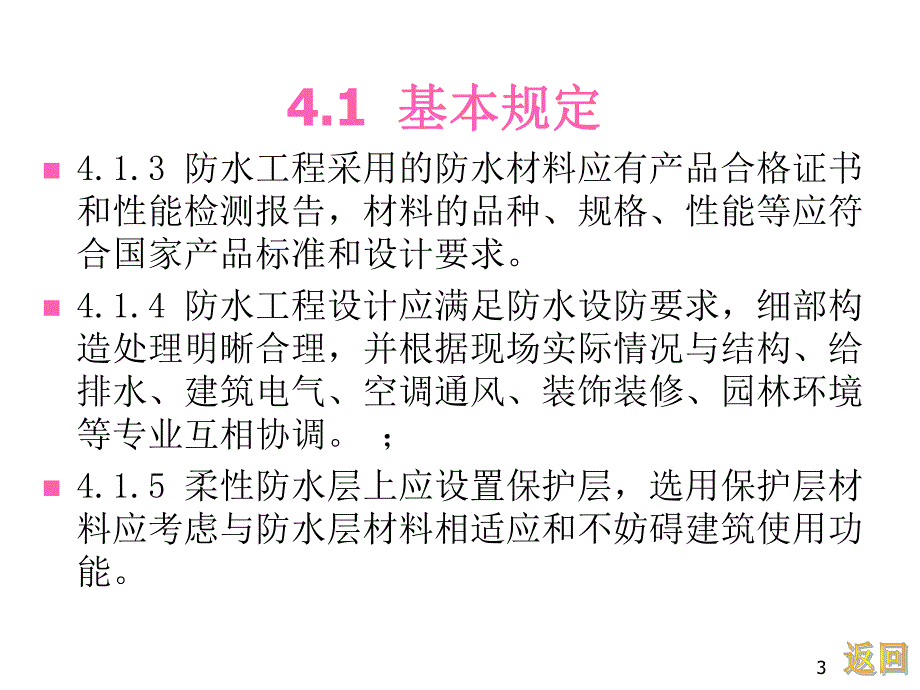

1、1建筑防水工程技术规程建筑防水工程技术规程4防水设计防水设计(上上)24.1 基本规定基本规定n4.1.1 建筑防水工程设计时，应根据建筑物性质及重要程度、使用功能要求、结构特点、施工条件及使用环境条件等确定其设防标准和防水设防等级，根据材料的特性、层次之间的相容性、互补性等因素，合理选定防水材料的种类、规格，确定构造和细部构造做法，并提出相应技术措施。n4.1.2 防水设计应遵照“以防为主”、“迎水面设防”、“刚柔相济”、“防排结合”的设计原则，并按照工程复杂程度，进行防水深化设计，以保证防水设计的正确实施及防水功能的实现。34.1 基本规定基本规定n4.1.3 防水工程采用的防水材料应有产
2、品合格证书和性能检测报告，材料的品种、规格、性能等应符合国家产品标准和设计要求。n4.1.4 防水工程设计应满足防水设防要求，细部构造处理明晰合理，并根据现场实际情况与结构、给排水、建筑电气、空调通风、装饰装修、园林环境等专业互相协调。；n4.1.5 柔性防水层上应设置保护层，选用保护层材料应考虑与防水层材料相适应和不妨碍建筑使用功能。44.2 屋面防水屋面防水4.2.1 一般规定一般规定n1、屋面防水工程应根据建筑物性质、重要程度、使用功能要求划分屋面防水设防等级，规定防水层合理使用年限，确定防水层数、使用材料类别及防水措施，并应符合表4.2.1-1的要求。5 表表4.2.1-1 屋面防水等
3、级和设防要求屋面防水等级和设防要求项目屋面防水设防等级级级级级防水层合理使用年限25年15年10年5年建筑物类别特别重要或对防水有特殊要求的工业与民用建筑重要的工业与民用建筑、高层建筑一般工业与民用建筑临时建筑防水层层数三道或三道以上防水设防，至少两道柔性防水层，其中有一道合成高分子防水卷材；且只能有一道2mm以上厚的合成高分子防水涂膜二道防水设防，其中应有一道防水卷材一道防水设防，或两种防水材料复合使用一道防水设防防水层选用材料宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、聚合物水泥防水涂料、细石防水抗裂混凝土、金属板材可选用合成高分子防水涂料、聚合物水泥防水涂料、细
4、石防水抗裂混凝土、金属板材6表表4.2.1-1 屋面防水等级和设防要求屋面防水等级和设防要求项目屋面防水设防等级级级级级防水措施合成高分子防水卷材1.5mm，自粘沥青基防水卷材2.0mm，高聚物改性沥青防水卷材3mm，合成高分子防水涂料2.0mm，聚合物水泥防水涂料3.0mm，细石防水抗裂混凝土40mm 合成高分子防水卷材1.2mm，自粘沥青基防水卷材2.0mm，高聚物改性沥青防水卷材3.0mm，合成高分子防水涂料2.0mm，聚合物水泥防水涂料2.0mm，细石防水抗裂混凝土40mm单独使用：合成高分子防水卷材1.2mm，自粘沥青基防水卷材3.0mm，高聚物改性沥青防水卷材4.0mm，合成高分子
5、防水涂料2.0mm，聚合物水泥防水涂料涂料2.0mm合成高分子防水涂料1.5mm，聚合物水泥防水涂料1.5mm，细石防水抗裂混凝土40mm复合使用：合成高分子防水卷材1.0mm，高聚物改性沥青防水卷材2.0mm，合成高分子防水涂料1.5mm，聚合物水泥防水涂料1.5mm74.2 屋面防水屋面防水4.2.1 一般规定一般规定n2、在下列情况中，不得作为屋面的一道防水设防：1）混凝土结构层；2）装饰瓦以及不搭接瓦的屋面；3）隔气层；4）卷材或涂膜厚度不符合本规程规定的防水层。84.2 屋面防水屋面防水4.2.1 一般规定一般规定n3、屋面坡度设计应符合下列规定：1）平屋面排水坡度：当建筑功能允许时
6、，应采取结构找坡，且结构找坡不宜小于3%；采用材料找坡时，坡度不宜小于2%，并应在施工图纸定出分水线及排水坡向。2）天沟、檐沟纵向坡度不应小于1%，沟底横向坡度不应小于5%，水落口间距不得大于40m。3）水落口、伸出屋面管道周围500mm直径范围以及突出屋面各类建筑构件、设施周围宽度250mm范围内坡度不应小于5%，严禁积水。4）女儿墙压顶横向坡度不应小于6%，宜向内倾斜。94.2 屋面防水屋面防水4.2.1 一般规定一般规定n4、水落管内径一般不应小于100mm，一根水落管的屋面最大汇水面积宜小于150m2。高层建筑宜采取有组织内排水。天沟、檐沟排水不得流经变形缝。n5、当屋面结构层采用装配
7、式钢筋混凝土板时，板缝内应填不低于M15防水砂浆或浇灌强度等级不低于C20细石混凝土。板缝宽度大于40mm或斜口缝时，板缝内应设置构造钢筋，板端缝应进行密封处理，且在板缝嵌填密封处理后进行厚度不少于40mm的配筋混凝土整浇层。n6、找平层应采用水泥砂浆、细石混凝土，其厚度宜符合表4.2.1-2的规定。10表表4.2.1-2 找平层厚度要求（找平层厚度要求（mm）基层种类M15水泥砂浆 C20细石混凝土结构层整体浇筑混凝土1520 30 装配式混凝土板2030 40 隔热保温层 整体、板状隔热保温层2025 30 注：找平层的水泥砂浆、细石混凝土宜掺减水剂、防水剂、抗裂掺合剂。114.2 屋面防
8、水屋面防水4.2.1 一般规定一般规定n7、找平层宜留设分格缝，其纵横间距不宜大于6m，缝宽宜为1020mm，并嵌填密封材料，装配式钢筋混凝土板的支承端处找平层应留置分格缝。n8、在屋面的柔性防水层上设置刚性面层时，柔性防水层与刚性面层间应设隔离层，隔离层可采用纸胎沥青卷材、聚酯无纺布、土工布等。n9、屋面应采用整体浇筑或板块状隔热保温材料作隔热保温层，不应采用松散隔热保温材料。隔热保温层应采用重量轻、吸水率低、导热系数低的材料，并满足民用建筑热工设计规范（GB50176-93）及夏热冬暖地区居住建筑节能设计标准（JGJ75-2003）规定。124.2 屋面防水屋面防水4.2.1 一般规定一般
9、规定n10、屋面防水细部构造应有三道以上防水设防措施，宜采用合成高分子防水材料，其中应有一道合成高分子防水涂料。n11、屋面的女儿墙内侧宜做防水处理，并设置保护层。n12、屋面宜采用倒置式防水设防，倒置式屋面的隔热保温材料的表面应做保护层。134.2 屋面防水屋面防水4.2.2 卷材防水屋面设计应符合下列规定卷材防水屋面设计应符合下列规定n1、大跨度网架结构、大型屋面板结构、基层弹性变形较大的轻型结构的屋面、装配式屋面、受振动或冲击的屋面，其防水层宜采用合成高分子防水卷材，并宜采用空铺法、点粘法、条粘法或机械固定法等工艺铺贴，在距屋面周边800mm内应满粘，卷材与卷材之间亦应满粘。并在板端缝、
10、屋面板与天沟交接处应设置空铺附加层，空铺宽度宜为200300mm。n2、防水卷材与防水涂料复合使用时，材性应相容；防水卷材与刚性防水层复合使用时，两者之间应设置隔离层，且刚性防水层应设在上面。144.2 屋面防水屋面防水4.2.2 卷材防水屋面设计应符合下列规定卷材防水屋面设计应符合下列规定n3、防水卷材的搭接缝口应采用材性相容的密封材料封严或自身材料焊接密缝。卷材搭接宽度应符合表4.2.2要求。n4、屋面采用塑料防水板防水卷材时，宜与基面进行分仓粘结密封，其分仓间隔不宜大于9m。15表表4.2.2 卷材搭接宽度（卷材搭接宽度（mm）铺贴方法卷材种类短边搭接长边搭接满粘法空铺、点粘、条粘、机械
11、固定法满粘法空铺、点粘、条粘、机械固定法高聚物改性沥青防水卷材8010080100自粘沥青基防水卷材6060合成高分子防水卷材胶粘剂8010080100胶粘带50605060单缝焊60，有效焊接宽度不小于25双缝焊80，有效焊接宽度102空腔宽 164.2 屋面防水屋面防水4.2.3 涂膜防水屋面设计应符合下列规定涂膜防水屋面设计应符合下列规定n1、屋面的平面不规则、设施较多时，防水层宜选用合成高分子防水涂料。n2、合成高分子防水涂料的胎体增强材料宜采用聚酯无纺布或网格式化纤无纺布，但不应采用高碱玻纤网布。n3、坡度大于25%的屋面宜采用合成高分子防水涂料、聚合物水泥防水涂料，刚性保护层应设置
12、抗滑措施；保护层无抗滑锚杆措施时，宜采用聚合物水泥防水砂浆和聚合物水泥防水涂料作防水层。n4、装配式屋面找平层板端处的分格缝应增设卷材空铺附加层，其宽度为200300mm。174.2 屋面防水屋面防水4.2.4 细石防水抗裂混凝土防水屋面设计应符合下列规定细石防水抗裂混凝土防水屋面设计应符合下列规定n1、在松散材料保温层、轻型结构屋面上以及受较大振动或冲击的屋面，不应采用细石防水抗裂混凝土设防。n2、细石防水抗裂混凝土防水屋面的基层宜为整体现浇钢筋混凝土板，若为装配式钢筋混凝土板时，应符合本规程第4.2.1条第5款规定。n3、细石防水抗裂混凝土防水层与基层之间应设置隔离层。n4、细石防水抗裂混
13、凝土防水层的强度等级不应低于C20，抗渗等级不应低于P6，厚度不应小于40mm，且混凝土中宜掺抗裂合成纤维、钢纤维、外加剂（减水剂、防水剂）及掺合料。184.2 屋面防水屋面防水4.2.4 细石防水抗裂混凝土防水屋面设计应符合下列规定细石防水抗裂混凝土防水屋面设计应符合下列规定n5、配筋细石防水抗裂混凝土防水层宜设置双向钢筋网片，钢筋网片至保护层的厚度不应小于15mm。n6、细石防水抗裂混凝土防水层应在板支承端处、屋面转折处、与突出屋面结构的交接处设置分格缝。对于配筋细石防水抗裂混凝土防水层，分格缝内配筋应断开，其间距不应大于4m，缝宽宜为1520mm；无配筋细石防水抗裂混凝土防水层，分格缝的
14、间距不应大于2m，宽度宜为1015mm。分格缝中应嵌填背衬材料及密封材料。n7、细石防水抗裂混凝土防水层与女儿墙、山墙交接处应留置2030mm凹槽，并嵌填背衬材料及密封材料。194.2 屋面防水屋面防水4.2.5 屋面接缝密封防水设计应符合下列规定屋面接缝密封防水设计应符合下列规定n1、屋面密封防水的接缝宽度宜为530mm，接缝深度与保护层厚度一致，密封材料设计厚度可取接缝宽度的0.50.7倍。n2、接缝处的密封材料底部应设背衬材料，背衬材料宽度应比接缝宽度大20%，并预留密封材料的设计厚度，应选择与密封材料不粘结或粘结力弱的材料。采用热灌法施工时，应选择耐热性好的背衬材料。n3、密封防水处理
15、连接部的基层，应涂刷基层处理剂，基层处理剂应选用与密封材料材性相容的材料。204.2 屋面防水屋面防水4.2.6 柔性防水层应根据其材性、屋面使用情况、环境条柔性防水层应根据其材性、屋面使用情况、环境条件和结构形式等条件来选择相适应的保护层。件和结构形式等条件来选择相适应的保护层。n1、柔性防水层上采用卵石、细石混凝土或块体、面砖作保护层时，在防水层上应设置隔离层。n2、大跨度、大坡度结构屋面的柔性防水层上应选用反射涂料、隔热涂料、铝箔等材料做保护层，而不应选用卵石、水泥砂浆或细石混凝土。n3、选择涂料做保护层时，应和柔性防水层粘结牢固。n4、女儿墙、泛水立面采用防水涂料及卷材防水层时，宜设置
16、钢网水泥防水砂浆、抗裂合成纤维水泥砂浆作保护层，并设置竖直分格缝，分格缝间距不宜大于3m，缝宽宜为510mm，并嵌填密封材料。214.2 屋面防水屋面防水4.2.7 金属板材防水屋面设计应符合下列规定金属板材防水屋面设计应符合下列规定n1、本节适用于防水设防等级为、级的屋面。n2、在两块板搭接缝内必须放置通长密封条，搭接缝部位宜采用无穿透直立锁边工艺固定，也可采用宽度不小于50mm的双面定型密封胶带密封。n3、屋脊处屋面板上下应分别采用单层压型屋脊板和脊托板，脊板缝内应填充与屋面板内性能相同的保温材料。224.2 屋面防水屋面防水4.2.7 金属板材防水屋面设计应符合下列规定金属板材防水屋面设计应符合下列规定n4、压型板屋面的有关尺寸应符合下列要求：1）金属板材的横向搭接不小于一个波，纵向搭接宽度不小于200mm。2）金属板材挑出墙面的长度不小于200mm。3）金属板材伸入檐沟内的长度不小于150mm。4）金属板材与泛水板的搭接不小于一个波，且搭接宽度不小于200mm。234.2 屋面防水屋面防水4.2.7 金属板材防水屋面设计应符合下列规定金属板材防水屋面设计应符合下列规定n5、金属
