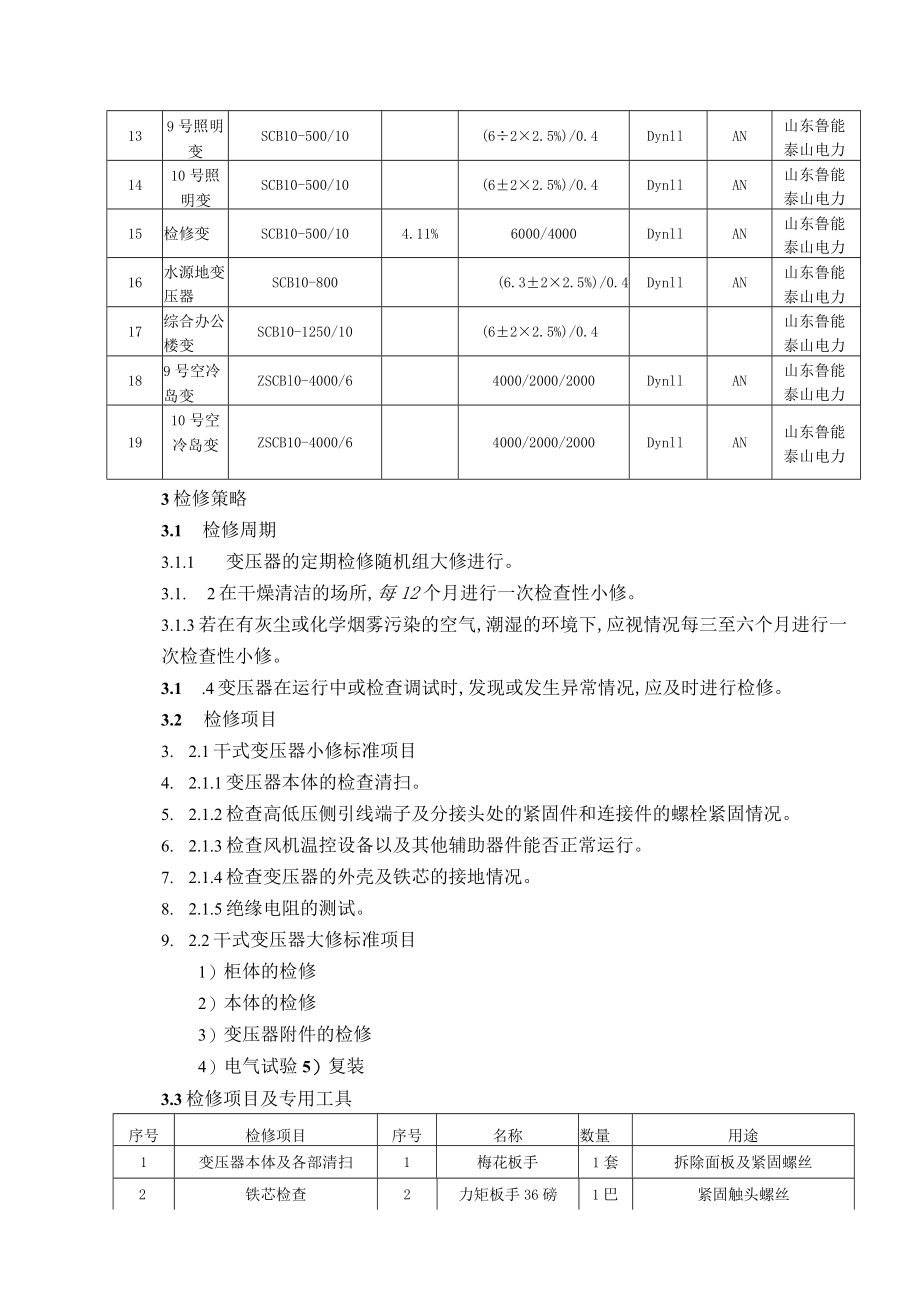

干式变压器检修规程指导.docx_第2页
第2页 / 共6页
干式变压器检修规程指导.docx_第3页
第3页 / 共6页

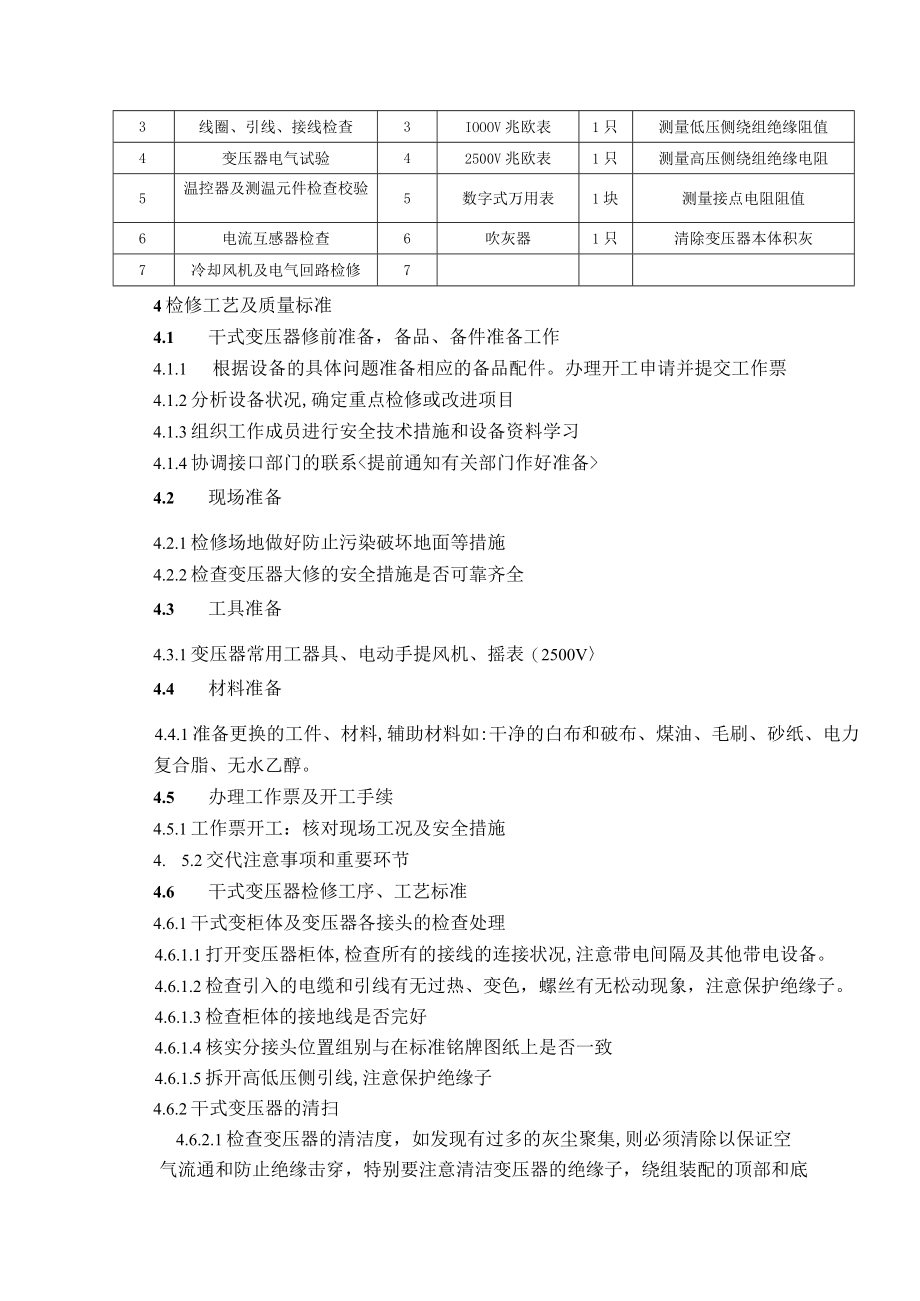

干式变压器检修规程指导.docx_第4页
第4页 / 共6页
干式变压器检修规程指导.docx_第5页
第5页 / 共6页
干式变压器检修规程指导.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《干式变压器检修规程指导.docx》由会员分享,可在线阅读,更多相关《干式变压器检修规程指导.docx(6页珍藏版)》请在第壹文秘上搜索。

1、干式变压器检修规程指导1总则1.1主要内容与适用范围11.1.1本规程规定了干式变压器检修程序、项I目、工艺标准、验收标准j1.1 .2本规程适用于干式变压器检修工作。I1.2 引用标准I1.2.1 本规程是依据IIlSD230-87发电厂检修规程;IGB1094、电力变压器;变压器厂提供的安装使用说明书I2设备规范序号名称型号阻抗电压电压比联接组标号冷却方式生产厂家19号输煤变SCB10-2000/1011.36%(622.5%)0.4DynllAN山东鲁能泰山电力210号输煤变SCB10-2000/1011.36%(6+2X2.5%)/0.4DynllAN山东鲁能泰山电力34号高备变Sff

2、-63000/22011.36%(23081.25%)6.3DynllAN天威保变49号主厂变SFP-460000/22011.36%11.36%DynllODAF山东电力设备有限公司59号输煤变SCB10-2000/109.99%(622.5%)0.4DynllAN山东鲁能泰山电力610号脱硫变SCB10-2000/6.36600-183.3/400-2887an保定天威79号公用变SCB10-2000/10(6000/400)DynllAN山东鲁能泰山电力810号公用变SCB10-2000/10(6000/400)DynllAN山东鲁能泰山电力99号化学变SCB10-1600/10(6+2

3、X2.5%)/0.4DynllAN山东鲁能泰山电力1010号化学变SCB10-1600/10(622.5%)0.4DynllAN山东鲁能泰山电力119号炉除尘变SCB10-800/105.89%(6000/400)DynllAN山东鲁能泰山电力1210号炉除尘变SCB10-800/105.89%(6000/400)DynllAN山东鲁能泰山电力139号照明变SCB10-500/10(622.5%)/0.4DynllAN山东鲁能泰山电力1410号照明变SCB10-500/10(622.5%)/0.4DynllAN山东鲁能泰山电力15检修变SCB10-500/104.11%6000/4000Dyn

4、llAN山东鲁能泰山电力16水源地变压器SCB10-800(6.322.5%)/0.4DynllAN山东鲁能泰山电力17综合办公楼变SCB10-1250/10(622.5%)/0.4山东鲁能泰山电力189号空冷岛变ZSCBl0-4000/64000/2000/2000DynllAN山东鲁能泰山电力1910号空冷岛变ZSCB10-4000/64000/2000/2000DynllAN山东鲁能泰山电力3检修策略3.1 检修周期3.1.1 变压器的定期检修随机组大修进行。3.1. 2在干燥清洁的场所,每12个月进行一次检查性小修。3.1.3若在有灰尘或化学烟雾污染的空气,潮湿的环境下,应视情况每三至

5、六个月进行一次检查性小修。3.1 .4变压器在运行中或检查调试时,发现或发生异常情况,应及时进行检修。3.2 检修项目3. 2.1干式变压器小修标准项目4. 2.1.1变压器本体的检查清扫。5. 2.1.2检查高低压侧引线端子及分接头处的紧固件和连接件的螺栓紧固情况。6. 2.1.3检查风机温控设备以及其他辅助器件能否正常运行。7. 2.1.4检查变压器的外壳及铁芯的接地情况。8. 2.1.5绝缘电阻的测试。9. 2.2干式变压器大修标准项目1)柜体的检修2)本体的检修3)变压器附件的检修4)电气试验5)复装3.3检修项目及专用工具序号检修项目序号名称数量用途1变压器本体及各部清扫1梅花板手1

6、套拆除面板及紧固螺丝2铁芯检查2力矩板手36磅1巴紧固触头螺丝3线圈、引线、接线检查3IOOOV兆欧表1只测量低压侧绕组绝缘阻值4变压器电气试验42500V兆欧表1只测量高压侧绕组绝缘电阻5温控器及测温元件检查校验5数字式万用表1块测量接点电阻阻值6电流互感器检查6吹灰器1只清除变压器本体积灰7冷却风机及电气回路检修74检修工艺及质量标准4.1 干式变压器修前准备,备品、备件准备工作4.1.1 根据设备的具体问题准备相应的备品配件。办理开工申请并提交工作票4.1.2分析设备状况,确定重点检修或改进项目4.1.3组织工作成员进行安全技术措施和设备资料学习4.1.4协调接口部门的联系4.2现场准备

7、4.2.1检修场地做好防止污染破坏地面等措施4.2.2检查变压器大修的安全措施是否可靠齐全4.3工具准备4.3.1变压器常用工器具、电动手提风机、摇表(2500V4.4材料准备4.4.1准备更换的工件、材料,辅助材料如:干净的白布和破布、煤油、毛刷、砂纸、电力复合脂、无水乙醇。4.5办理工作票及开工手续4.5.1工作票开工:核对现场工况及安全措施4. 5.2交代注意事项和重要环节4.6干式变压器检修工序、工艺标准4.6.1干式变柜体及变压器各接头的检查处理4.6.1.1打开变压器柜体,检查所有的接线的连接状况,注意带电间隔及其他带电设备。4.6.1.2检查引入的电缆和引线有无过热、变色,螺丝有

8、无松动现象,注意保护绝缘子。4.6.1.3检查柜体的接地线是否完好4.6.1.4核实分接头位置组别与在标准铭牌图纸上是否一致4.6.1.5拆开高低压侧引线,注意保护绝缘子4.6.2干式变压器的清扫4.6.2.1检查变压器的清洁度,如发现有过多的灰尘聚集,则必须清除以保证空气流通和防止绝缘击穿,特别要注意清洁变压器的绝缘子,绕组装配的顶部和底部。4.6.2.2使用手提风机或干燥的压缩空气或氮气吹净通风道等不易接近的空间的灰尘,在沉积油灰的情况下,使用无水乙醇清除。4.6.3干式变压器的全面检查4.6.3.1铁心及其夹件的外观检查,表面有无过热、变形,螺丝有无松脱现象,检查芯体各穿心螺杆的绝缘是否

9、良好。用IoOOV摇表对螺栓进行测定,绝缘电阻一般不低于100MQo4.6.3.2接线、引线的检查:检查高低压侧引线端子及分接头等处的紧固件和连接件的螺栓紧固情况有无生锈、腐蚀痕迹。并将分接头螺栓重新紧固一次。4.6.3.3线圈的检查:检查绝缘体表面有无爬电痕迹或炭化、破损、龟裂、过热、变色等现象,必要时采取相应的措施进行处理。4.6.3.4接地情况的检查:检查变压器铁芯一点接地良好。4. 6.4温控器及测温元件的检查校验附属部分的检查,其端子排及其接线情况检查,对有载调压的变压器应检查和校验有载调压装置的完好性。4.7干式变复装4.7.1接高低压侧引线4.7.2各连接部分紧固情况检查4.7.

10、3铁心接地部分的检查4. 7.4整体复装:严禁在变压器上遗留工具、材料等4.8试验项目及标准序号项目周期要求说明1绕组直流电阻1)13年或自行规定2)大修后3)必要时1) 1.6MVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别不应大于三相平均值的1%2) 1.6MVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%3)与以前相同部位测得值比较,其变化不应大于2%D如电阻相间差在出厂时超过规定,制造厂已说明了这种偏差的原因,按要求中3)项执行2)不同温度下的电阻值按下式换算T+t2R2=R1-z17,+t1式中

11、RkR2分别为在温度tht2时的电阻值;T为计算用常数,铜导线取235,铝导线取2252吸收比或(和)极化指数1)1-3年或自行规定2)大修后3)必要时1)绝缘电阻换算至同一温度下,与前一次测试结果相比应无明显变化2)吸收比(1030C范围)不低于1.3或极化指数不低于1.51)采用250OV或5000V兆欧表2)测量前被试绕组应充分放电3)测量温度以顶层油温为准,尽量使每次测量温度相近4)尽量在油温低于50C时测量,不同温度下的绝缘电阻值一般可按下式换算R2=RlXl.5fwo式中R1、Rz分别为温度3、t2时的绝缘电阻值5)吸收比和极化指数不进行温度换算3交流耐压试验1)1-5年(IOkv

12、及以下)2)大修后(66kV及以下)3)更换绕组后4)必要时干式变压器全部更换绕组时,按出厂试验电压值;部分更换绕组和定期试验时,按出厂试验电压值的0.85倍1)可采用倍频感应或操作波感应法2)66kV及以下全绝缘变压器,现场条件不具备时,可只进行外施工频耐压试验3)电抗器进行外施工频耐压试验4铁芯(有外引接地线的)绝缘电阻1)1或自行规定2)大修后3)必要时1)与以前测试结果相比无显著差别2)运行中铁芯接地电流一般不大于0.IA1)采用250OV兆欧表(对运行年久的变压器可用IOOoV兆欧表)2)夹件引出接地的可单独对夹件进行测量5铁规夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻1)大修

13、后2)必要时22OkV及以上者绝缘电阻一般不低于500MQ,其它自行规定1)采用250OV兆欧表(对运行年久的变压器可用IOOoV兆欧表)2)连接片不能拆开者可不进行6及其二次1)1-3密封良好,指示正确,测温电阻测量绝缘电阻采用2500V兆欧表回路试验年2)大修后3)必要时值应和出厂值相符,绝缘电阻一般不低于IM7振动必要时与出厂值比不应有明显差别8噪声必要时与出厂值比不应有明显差别按GB7328要求进行4.9干式变压器变压器的调试、试运4.9.1运行前的试验:按照高压电气设备的交接及预防性试验规程及试验大纲进行。测量高低压侧绕组的直流电阻,其每侧三相电阻的不平衡率不应超过2%.绝缘电阻的测试:使用2500V兆欧表摇测变压器高低压绕组间、高低压绕组对地间绝缘电阻不应小于下列数值:高压线圈/铁心2300M低压线圈/铁心100M高压线圈/低压线圈2300MQ在比较潮湿的环境下,变压器的绝缘电阻会有所下降。一般的若每IkV的额定电压,其绝缘电阻不小于2MQ,就能满足运行要求。但是,如果变压器遭遇异常潮湿发生凝露现象,则不论绝缘电阻如何,在其进行耐压实验或投入运行前,必须进行干燥处理。4.9.2变压器的试运行。由检修及运行双方配合对设备进行全面检查。集中检修试验,保护及运行各方面的意见,确认符合运行条件后,方
