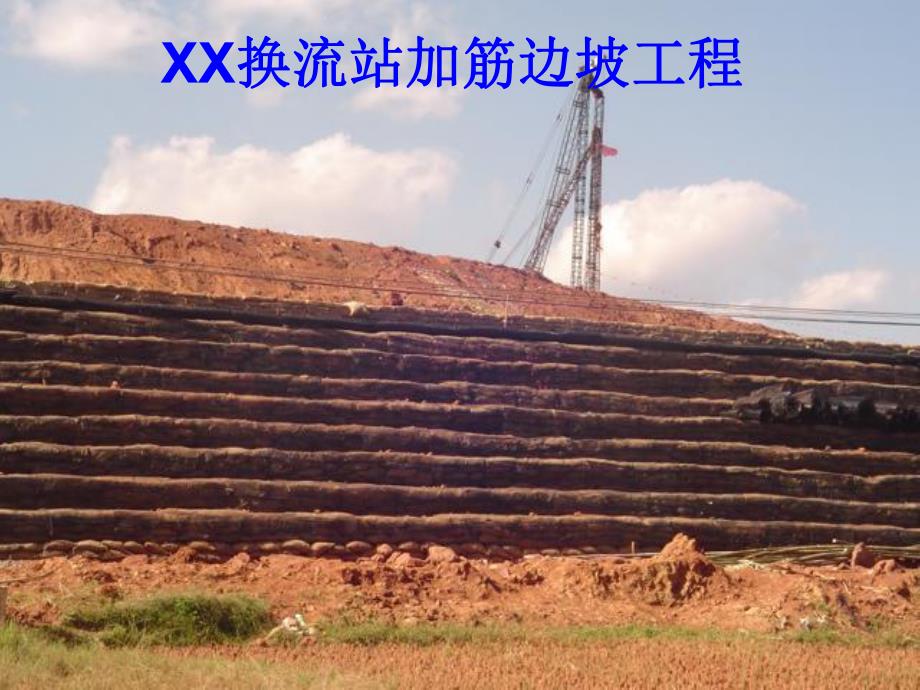

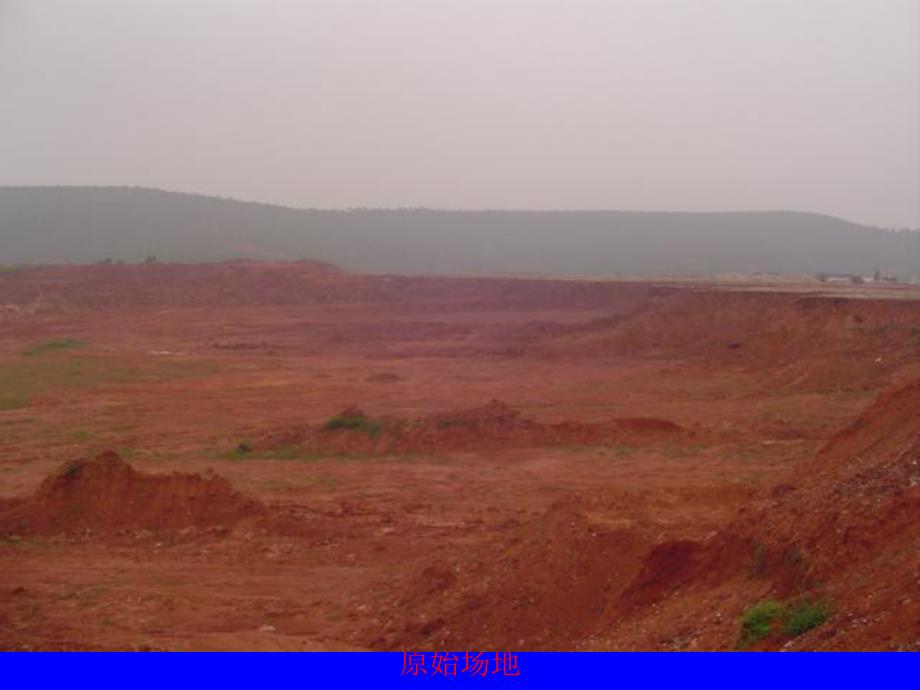

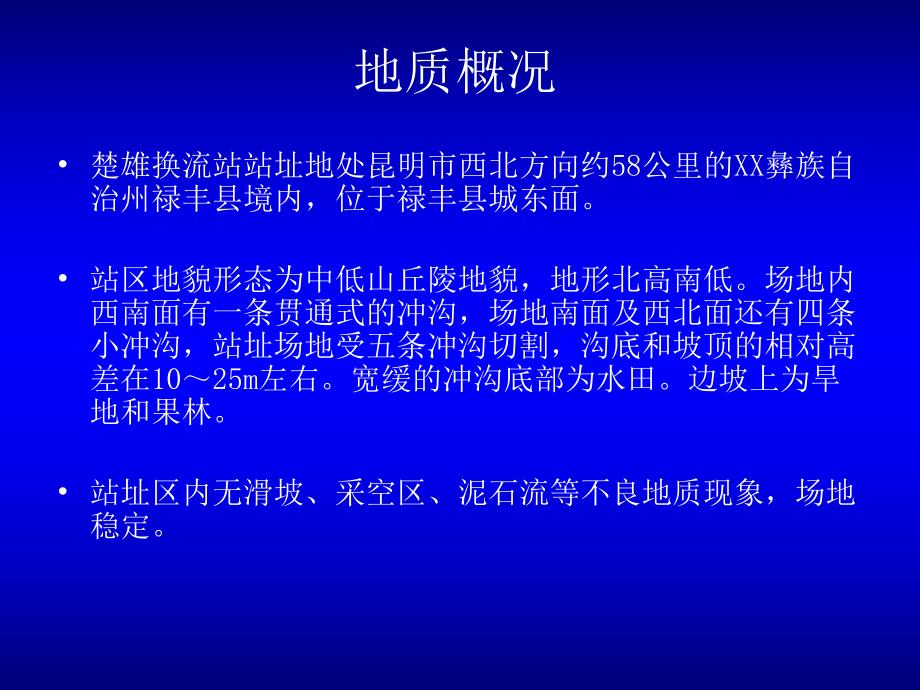

1、XX换流站加筋边坡工程换流站加筋边坡工程 地质概况 楚雄换流站站址地处昆明市西北方向约58公里的XX彝族自治州禄丰县境内，位于禄丰县城东面。站区地貌形态为中低山丘陵地貌，地形北高南低。场地内西南面有一条贯通式的冲沟，场地南面及西北面还有四条小冲沟，站址场地受五条冲沟切割，沟底和坡顶的相对高差在1025m左右。宽缓的冲沟底部为水田。边坡上为旱地和果林。站址区内无滑坡、采空区、泥石流等不良地质现象，场地稳定。原始场地 边坡设计 填方边坡采用土工格栅加筋土边坡。根据现场情况边坡采用1:1、1:1.5和1:2.15等几种坡度形式。垂直方向格栅间距50cm。高度较大的边坡形式采用台阶式。加筋边坡最大高度
2、达26米。在地基土为含水量较大的粘性土和承载力未达设计要求位置，基底处理时加铺30cm的碎石层，以增加地基承载力和利于排水。边坡断面形式四、格栅加筋土边坡施工 施工准备 基底处理 格栅铺设 填料压实 质量控制施工准备 临时设施、建筑、道路、材料仓库等 技术文件、施工组织和安全保障措施等 人员安排 施工场地测量 机具、设备、测量仪器 格栅、剪裁、固定工具的准备 填料和格栅的必要土工试验和报告 护脚墙施工，并做好排水设施。基底处理本工程部分边坡用地范围内的地基未达到加筋土边坡设计的地基承载力要求，设计采取换填、强夯措施进行了处理，以达到设计要求的地基承载力。基底换填30cm碎石，增加地基承载力和透
3、水性。要求地基碾压后，表面应平顺，不能出现较明显的凹凸。处理后的压实度和承载力应达到设计和相关规范要求。格栅铺设（一）格栅的剪裁及铺设 设计采用EG145R和EG70R土工格栅，不同断面采用不同的边坡形式和格栅加筋形式。1.将土工格栅材料从材料堆放场倒运至各个施工部位，根据设计长度进行剪裁下料。每层格栅长度=设计加筋长度+反包预留长度 反包预留长度=格栅竖向层距离+上层回包长度 本工程格栅竖向层间距为0.5米，上层回包长度根据具体边坡坡度确定，一般为1米（台阶位置除外）。2.将格栅水平铺设在压实好的地基之上，并将反包预留长度部分置于边坡边线以外，另一端用木楔子或U型钉固定在地面上。相邻两幅格栅
4、之间搭接2cm左右，搭接处每隔2米左右绑扎一次，绑扎点呈梅花状分布。格栅铺设（二）麻袋的摆放 将填料装入土袋（装满土的麻袋），将土袋按设计坡线位置码放，土袋采用横向卧放的方式码放至设计高度，不应竖立摆放，并且袋口朝向一致，相邻两层土袋应错开码放，然后对土袋进行人工夯实。土袋夯实格栅铺设（三）格栅张拉 对已铺设土工格栅远离坡面的一端（末端）用自制张拉梁或钢筋钩拉紧，保证整幅土工格栅不出现皱褶，并用木楔或“U”型钢筋钉加以固定，以稳固土工格栅加筋材料的位置。格栅铺设（四）填料摊铺 1 1.在铺设、固定好的土工格栅上沿着其长度方向用垂直倾倒的方式将填料倒入土工格栅上。卸料机械作业时机械距离坡面应保持
5、1.52.0m，防止机械卸料时影响坡面坡形。卸料时将填料按一定间距呈鳞状卸于土工格栅上。2 2.卸土后，可用人工摊铺或机械摊铺。用机械摊铺时可先用推土机进行初步摊铺，再用平地机进行整平，摊铺厚度应均匀一致，表面平整。机械运行方向应与土工格栅铺设方向垂直，严禁在未覆盖填料的土工格栅上行驶或停车，履带与格栅之间至少要有15cm填料。3 3.距离边坡1.5m范围内的回填土应用人工摊铺，禁止用推土机等大型机械推土摊铺。填料的整平填料压实（五）填料的压实 1 1.碾压前应对含水量进行检测，控制填料含水量在施工允许含水量范围内。2 2.加筋土工程的填料分两层碾压，25cm一层。碾压要控制起止范围、压实遍数
6、、压实速度等。第一遍先轻压，然后再全面碾压。下图中由231顺序进行，即碾压时从已铺设好的土工格栅中部逐步碾压至其尾部，再碾压至坡面1.5米处。3 3.碾压完毕后按规定的方法和频度检测密实度，检验合格后方可继续下一步施工。一般需要5-8小时。4 4.压实机械禁止采用羊足碾，并不得在未经压实的填料上急剧改变运行方向和急刹车。加筋土工程碾压顺序注：坡面处填料摊铺、压实 距边坡1.5米范围内，优先选用透水性良好的填料填筑。用轻型压实机械先由接近坡面处轻压，再逐步向远离坡面方向压实。严禁使用大、中型压实机械，当碾压困难时，可采用人工夯实。格栅铺设（六）上层格栅的连接、张拉和铺设 1 1.将铺设时预留部分
