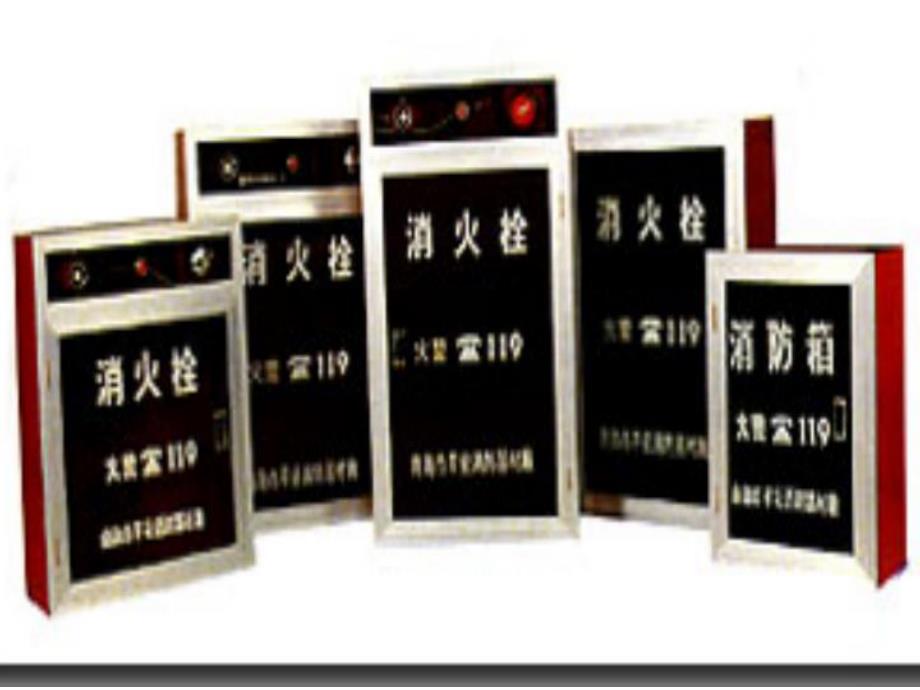

1、SNZ65室内消火栓室内消火栓SNZW65旋转消火栓旋转消火栓一般室内消防管管径小于等于DN100选用镀锌钢管，大于DN100选用无缝钢管镀锌。管径小于DN100，丝扣连接，大于等于DN100，卡箍连接。消防给水和灭火设施 的一般规定1 耐火等级不低于二级，且建筑物体积小于等于3000m3的戊类厂房或居住区人数不超过500人且建筑物层数不超过两层的居住区，可不设置消防给水。2 室外消防给水管道的供水压力应能保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10.0m；当采用低压给水系统时，室外消火栓栓口处的水压从室外设计地面算起不应小于0.1MPa。3 喷嘴口径19mm的
2、水枪和直径65mm、长度20/25m的有衬里消防水带，每支水枪的计算流量不应小于5L/s 4 消火栓给水管道的设计流速不宜大于2.5m/s。5 室外消防给水管道的布置应符合下列规定：1 室外消防给水管网应布置成环状，当室外消防用水量小于等于15L/s时,可布置成枝状；2 向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余的进水管应能满足消防用水总量的供给要求；3 环状管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个；4 室外消防给水管道的直径不应小于DN100 室外消火栓的布置 1 室外消火栓应沿道路设置。当道路宽度大于60.0m时，宜在路两边设置消火栓，宜靠近十字
3、路口；3 室外消火栓的间距不应大于120.0m；4 室外消火栓的保护半径不应大于120.0m；在市政消火栓保护半径150.0m以内，当室外消防用水量小于等于15L/s时，可不设置室外消火栓；5 数量应按其保护半径和室外消防用水量等综合计算确定，每个室外消火栓的用水量应按1015L/s计算；与保护对象的距离在540m范围内的市政消火栓，可计入室外消火栓的数量内；6 室外消火栓宜采用地上式消火栓。地上式栓应有1个DN150或DN100和2个DN65的栓口。采用室外地下式消火栓时，应有DN100和DN65的栓口各1个。寒冷地区设置的室外消火栓应有防冻措施；7 消火栓距路边不应大于2.0m，距房屋外墙
4、不宜小于5.0m；建筑的室外消火栓、阀门、消防水泵接合器等设置地点应设置相应的永久性固定标识。城市、居住区同一时间内的火灾次数和一次灭火用水量人数N（万人）同一时间内的火灾次数（次）一次灭火用水量（L/s）N1.01.0N2.52.5N5.05.0N10.010.0N20.020.0N30.030.0N40.040.0N50.050.0N60.060.0N70.070.0N80.080.0N100.01122222333331015253545556575859095100工厂、仓库和民用建筑一次灭火的室外消火栓用水量(L/s)耐火等级建筑物类别建筑物体积V(m3)V15001500V3000
5、3000V50005000V2000020000V50000V50000一、二级厂房甲、乙类丙类丁、戊类101010151510202010252515303015354020仓库甲、乙类丙类丁、戊类15151015151025251025251535154520民用建筑101515202530三级厂房（仓库）乙、丙类1520304045丁、戊类101015202535民用建筑1015202530四级丁、戊类厂房（仓库）10152025民用建筑10152025 下列建筑应设置DN65的室内消火栓：1 建筑占地面积大于300m2的厂房（仓库）；2 体积大于5000m3的车站、码头、机场的候车（船
6、、机）楼、展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑等；3 特等、甲等剧场，超过800个座位的其它等级的剧场和电影院等，超过1200个座位的礼堂、体育馆等；4 超过5层或体积大于10000m3的办公楼、教学楼、非住宅类居住建筑等其它民用建筑；5 超过7层的住宅应设置室内消火栓系统，当确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。消防竖管的直径不应小于DN65。建筑面积大于200m2的商业服务网点应设置消防软管卷盘或轻便消防水龙。室内消火栓用水量建筑物名称高度h(m)、层数、体积v(m3)或座位数n(个)消火栓用水量(L/s)同时使用水枪数量(支)每根竖管最小流
7、量(L/s)厂房h24v10000V100005102251024h50h502530561515仓库h24V5000V50005101251024h50h503040681515科研楼、试验楼H24，V10000H24，V100001015231010车站、码头、机场的候车（船、机）楼和展览建筑等5000V2500025000V50000V50000101520234101015剧院、电影院、会堂、礼堂、体育馆等800n12001200n50005000n10000n1000010152030234610101515商店、旅馆等5000V1000010000V25000V2500010152
8、0234101015病房楼、门诊楼等5000V1000010000V25000V250005101522351010办公楼、教学楼等其它民用建筑层数5层或V1000015310国家级文物保护单位的重点砖木或木结构的古建筑V10000V100002025451015住宅层数8525室内消防给水管道的布置应符合下列规定：室内消防给水管道的布置应符合下列规定：1 室内消火栓超过10个且室外消防用水量大于15L/s时，其消防给水管道应连成环状，且至少应有两条进水管与室外管网或消防水泵连接。当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量；2 高层厂房（仓库）应设置独立的消防给水系统。室
9、内消防竖管应连成环状；3 室内消防竖管直径不应小于DN100；4 室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置；当合用消防泵时，供水管路应在报警阀前分开设置；5 高层厂房（仓库）、设置室内消火栓且层数超过4层的厂房（仓库）、设置室内消火栓且层数超过5层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15.040.0m。消防水泵接合器的数量应按室内消防用水量计算确定。每个消防水泵接合器的流量宜按1015L/s计算；6 室内消防给水管道应采用阀门分成若干独立段。对于单层厂房（仓库）和公共建筑，检修停
10、止使用的消火栓不应超过5个。对于多层民用建筑和其它厂房（仓库），室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1根，但设置的竖管超过3根时，可关闭2根。阀门应保持常开，并应有明显的启闭标志或信号；7 消防用水与其它用水合用的室内管道，当其它用水达到最大小时流量时，应仍能保证供应全部消防用水量；8 允许直接吸水的市政给水管网，当生产、生活用水量达到最大且仍能满足室内外消防用水量时，消防泵宜直接从市政给水管网吸水；9 严寒和寒冷地区非采暖的厂房（仓库）及其它建筑的室内消火栓系统，可采用干式系统，但在进水管上应设置快速启闭装置，管道最高处应设置自动排气阀。室内消火栓的布置应符合下列规定
11、：室内消火栓的布置应符合下列规定：1 除无可燃物的设备层外，设置室内消火栓的建筑物，其各层均应设置消火栓。单元式、塔式住宅的消火栓宜设置在楼梯间的首层和各层楼层休息平台上，当设2根消防竖管确有困难时，可设1根消防竖管，但必须采用双口双阀型消火栓。干式消火栓竖管应在首层靠出口部位设置便于消防车供水的快速接口和止回阀；2 消防电梯间前室内应设置消火栓；3 室内消火栓应设置在位置明显且易于操作的部位。栓口离地面或操作基面高度宜为1.1m，其出水方向宜向下或与设置消火栓的墙面成90角；栓口与消火栓箱内边缘的距离不应影响消防水带的连接；4 冷库内的消火栓应设置在常温穿堂或楼梯间内；5 室内消火栓的间距应
12、由计算确定。高层厂房（仓库）、高架仓库和甲、乙类厂房中室内消火栓的间距不应大于30.0m；其它单层和多层建筑中室内消火栓的间距不应大于50.0m；6 同一建筑物内应采用统一规格的消火栓、水枪和水带。每条水带的长度不应大于25.0m；7 室内消火栓的布置应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。建筑高度小于等于24.0m且体积小于等于5000m3的多层仓库，可采用1支水枪充实水柱到达室内任何部位。水枪的充实水柱不应小于10.0m；高层厂房（仓库）、高架仓库和体积大于25000m3的商店、体育馆、影剧院、会堂、展览建筑，车站、码头、机场建筑等，不应小于13.0m；8 高层厂房（
13、仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其它建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施；9 室内消火栓栓口处的出水压力大于0.5MPa时，应设置减压设施；静水压力大于1.0MPa时，应采用分区给水系统；10 设有室内消火栓的建筑，如为平屋顶时，宜在平屋顶上设置试验和检查用的消火栓。设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。消防水箱的设置应符合下列规定：1 重力自流的消防水箱应设置
14、在建筑的最高部位；2 消防水箱应储存10min的消防用水量。当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3时，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需消防储水量大于18m3时，仍可采用18m3；3 消防用水与其它用水合用的水箱应采取消防用水不作他用的技术措施；4 发生火灾后，由消防水泵供给的消防用水不应进入消防水箱；5 消防水箱可分区设置。消防水箱截止阀和闸阀的区别 闸阀和截止阀是关断用阀，是最常见的两种阀门。工作原理不一样:截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。流量不一样，闸阀要求全开
15、，截止阀不是的。闸阀没有进出口方向要求，截止阀有规定进口和出口 从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为36度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.080.12，而普
16、通截止阀的阻力系数约为3.54.5。开启关闭力小，介质可以两个方向流动。缺点是结构复杂，高度尺寸较大，密封面容易磨损。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.53.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.051.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径的手动截止阀，以阀门关闭时介质作用于阀芯的力不大于350kg为限。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点
