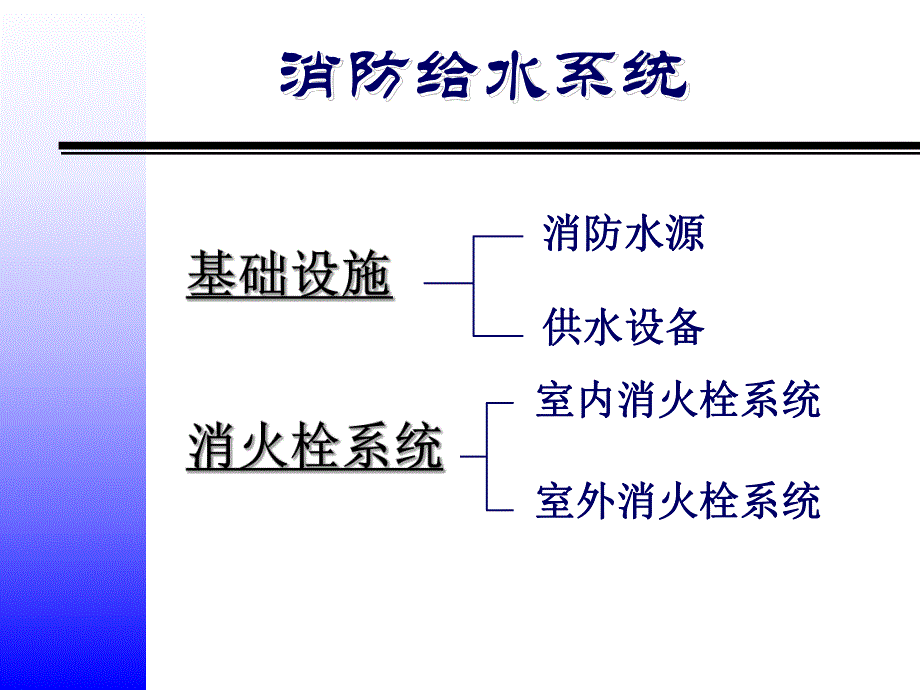

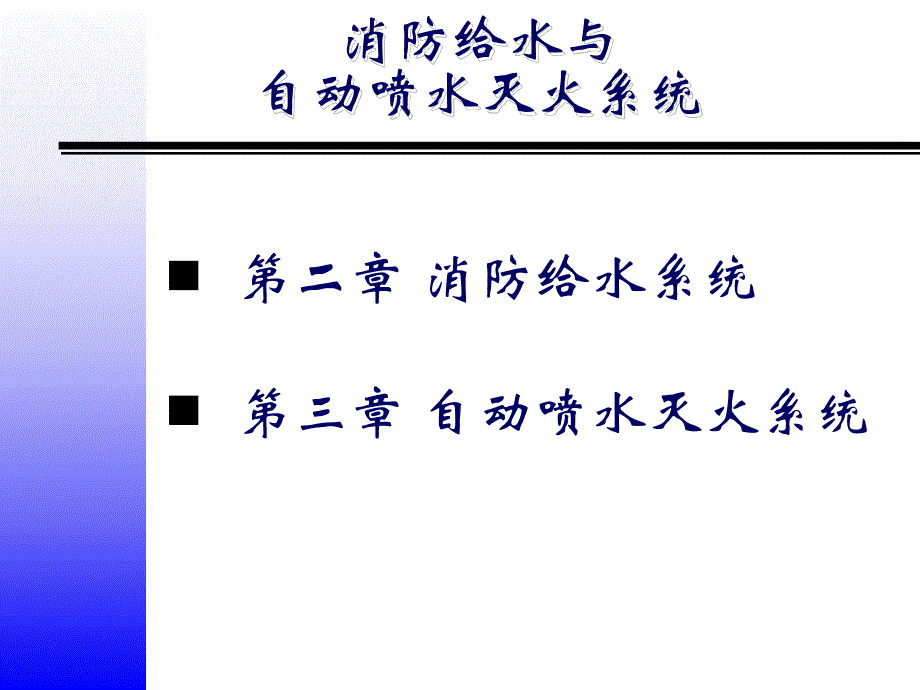

1、建(构)筑物消防员职业资格培训（五级）消防给水与自动喷水灭火系统消防给水与自动喷水灭火系统n第二章 消防给水系统n第三章 自动喷水灭火系统消防给水系统消防水源消防水源供水设备供水设备室内消火栓系统室内消火栓系统室外消火栓系统室外消火栓系统基础设施（1）管网设置要求（p67）n城市市政给水管网应布置成环状管网n输水管（或进水管）应不少于两条n室外管径不应小于100mm，上海为150mmn环状管网应用阀门分成若干独立段，以便于管网检修，每段内（两个阀门之间）消火栓数量不宜超过5个消防水池（P68）n设置原则n有效容量火灾延续时间n设置要求（p69）基础设施（基础设施（2）消防水泵及水泵房n基本构造
2、与工作原理n主要性能n型号及铭牌n连接方式n泵房设施n启动方式离心泵工作原理消防水泵n消防水泵的扬程和流量应满足系统要求n消防工作水泵应有独立吸水管n应采用自灌式吸水方式n采用两条出水管n出水管上应有检查试验用的放水阀门n采用主备电切换n应在火灾发生后30s内启动消防水泵n应有手动，自动两种启动方式消防水箱n设置原则n基本构造n有效容积10minn设置高度100m 0.07MPa100m 0.15MPan设置要求n0.1MPa=100KPa=1Kg/cm2=10mH2O增压稳压设备n增压泵n稳压泵n气压罐P1水泵接合器n作用n设置原则n类型n设置数量n设置要求n安装顺序接口、本体、连接管、止回
3、阀、安全阀、放水阀、控制阀水泵结合器水泵结合器地上式消火栓地上式消火栓地下式消火栓室外消火栓的设置要求n流量低压消火栓 一辆消防车 两只水枪(19mm)(1015L/s)高压消火栓 一支水枪n保护半径低压消火栓 150m高压消火栓 100m室外消火栓的维护和管理n不得埋压圈占室外消火栓n使用时应办理零时用水证n消火栓内有否堵塞垃圾n阀门是否便于火场操作室内消火栓系统（室内消火栓系统（P92）n低层建筑給水方式（低层建筑給水方式（P94P94）无加压消防水泵、无水箱的室内消无加压消防水泵、无水箱的室内消火栓给水系统火栓给水系统 设消防水箱的室内消火栓给水系统设消防水箱的室内消火栓给水系统设消防水
4、泵和水箱的室内消火栓给设消防水泵和水箱的室内消火栓给水系统水系统室内消火栓系统室内消火栓系统n高层建筑給水方式（P95）不分区給水分区給水（0.8Mpa）（新规范1Mpa）v并联v并联单管v串联v变频调速并联消火栓工作原理（1）消火栓工作原理（2）室内消火栓的组成室内消火栓的组成1 1、水枪、水枪2 2、水带、水带3 3、出水口、出水口4 4、启泵按钮、启泵按钮室内消火栓设置要求n保护半径（P99）n布置间距（P99）n设置要求（P101）n水压要求（P106）室内消火栓系统的维护和管理每半年进行一次全面检查n设备是否齐全完好n远程启泵按钮能否启动消防水泵n消防水泵在火警30s分钟内能否启动供
5、水n消火栓内的转动部位应加润滑油第二章 自动喷水灭火系统n闭式系统湿式喷水灭火系统干式喷水灭火系统预作用喷水灭火系统n开式系统雨淋喷水灭火系统水幕消防给水系统水喷雾灭火系统自动喷水灭火系统概述（P117）n发展简史n在我国的应用n优点和发展方向自动喷水灭火系统的类型与选择n选择的原则（P120）不同的可燃物类别不同的气象条件和物质燃烧速度不同的空间环境不同的喷头性能自动喷水灭火系统的类型与选择n系统类型（P122）湿式自动喷水灭火系统干式自动喷水灭火系统预作用自动喷水灭火系统雨淋系统水幕系统水喷雾系统重复启闭预作用系统湿式喷水灭火系统n系统组成闭式喷头管道系统湿式报警阀报警装置给水设备工作原理
6、发生火灾喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室末端试验装置启动消防水泵消防控制室水力警铃报警报告与传送指令灭火过程流程图喷头喷头水流指示器水流指示器压压力力开开关关水力警铃水力警铃延时器延时器湿式湿式报警阀报警阀压力表压力表消防水泵消防水泵联动控制器联动控制器报警控制器报警控制器水泵箱水泵箱消防水箱特点及适用范围n灭火速度快，控火效率高n结构简单，施工管理方便n环境温度不低于4且不高于70的建、构筑物干式喷水灭火系统n系统组成闭式喷头管道系统充气设备干式报警阀报警装置给水设备预作用喷水灭火系统n系统组成火灾探测系统闭式喷头预作用阀充气设备管道系统控制组件开式自动喷水灭火系统
7、n洒水喷头采用开式喷头，利用火灾探测装置探测火灾，通过电路开启控制阀门，所有喷头一起喷水，保护场所。n分类：雨淋系统水幕系统水喷雾系统雨淋系统n系统组成（与预作用系统类似）n特点：系统反应快灭火控制面积大，用水量大适用于危险程度较高，燃烧迅速的场所雨淋系统的工作原理水幕灭火系统n特点：喷洒呈水帘幕状，冷却防火分隔物一般用于门窗洞口，防火卷帘等处也可直接用于防火分隔n工作原理：（与雨淋系统相似）主要组件n水幕喷头自动喷水灭火系统的主要组件n洒水喷头（P144）发展历史构造与功能喷头的特征变量喷头的分类与应用洒水喷头n洒水喷头是按设计的洒水形状和流量洒水灭火的一种喷头。（P148）n构造n功能喷头
8、的作用是把防护范围内的火扑灭，洒水时洒到燃烧物上的水量必须足够灭火所需要的水量。（P149）喷头构造和工作原理洒水喷头n喷头的特征变量（P150）流量特性布水特征热敏元件动作温度热敏性能（反应时间指数RTI）闭式灭火系统的主要组件n闭式喷头（动作温度应比环境最高温度高30）类型v直立型v下垂型v边墙型v普通型直立型直立型垂直边墙型垂直边墙型普通型普通型下垂型下垂型水平边墙型水平边墙型闭式闭式喷头的动作温度和颜色标志喷头的动作温度和颜色标志玻璃球洒水喷头玻璃球洒水喷头易熔易熔元件洒水喷头元件洒水喷头动作温度（动作温度（）颜色颜色动作温度（动作温度（）颜色颜色57687993141182227橙橙
9、红红黄黄绿绿蓝蓝紫红紫红黑黑577780107121149163191204246260302320313本色本色白白蓝蓝红红绿绿橙橙黑黑自动喷水灭火系统的主要组件n报警阀组报警阀组 主要作用主要作用v自动控制水流自动控制水流v自动报警及启泵自动报警及启泵 分类分类v湿式报警阀组湿式报警阀组v干式报警阀组干式报警阀组v干湿式报警阀组干湿式报警阀组v雨淋报警阀组雨淋报警阀组v预作用报警阀组预作用报警阀组湿式报警阀组n构造报警阀、水力警铃、压力开关、延迟器、控制阀等组件组成。湿式报警阀组各组件作用n报警阀作用v接通或切断水源v启动系统v启动报警设备湿式报警阀组各组件作用n报警阀湿式报警阀组各组件作
10、用n水力警铃 作用：机械报警湿式报警阀组各组件作用n水力警铃湿式报警阀组各组件作用n压力开关 作用：监测管网内水压状态启动消防水泵湿式报警阀组各组件作用n压力开关湿式报警阀组各组件作用n延迟器 作用：通过缓冲延时，消除水压波动引起的水力警铃误报（2030s）湿式报警阀组各组件作用n延迟器湿式报警阀组各组件作用n水流指示器作用：监测管网内水流情况湿式报警阀组各组件作用n末端试水装置作用：对系统进行综合检验，应位于管路的最不利点。雨淋阀自动喷水灭火系统的使用和维护n报警阀功能试验（P245）检测要点：湿式报警阀应及时动作，当延时不超过90s后，水力警铃应发出报警信号检测方法：打开报警阀试水阀门放水
11、自动喷水灭火系统的使用和维护n系统联动试验（P245）检测要点：v报警阀动作，水力警铃鸣响。v水流指示器动作，消防控制中心有信号显示。v压力开关动作，喷淋泵应启动，消防控制中心有信号显示。检测方法：v打开末端试水装置消防水泵的启动试验n消防泵处于自动状态，末端试水装置放水应能正常启动，关闭主电源进行切换n湿式报警阀的放水阀开启，使压力开关动作，启动消防泵n消防控制室启动水泵按钮启动n水泵控制柜上手动启动每次试验不少于5分钟。系统模拟试验1.打开末端试水装置2.水流指示器动作，控制中心有信号显示3.报警阀动作，水力警铃鸣响4.压力开关动作，控制中心有信号显示5.消防泵自动启动，控制中心有信号显示
12、6.其他联动系统投入运行火灾时的现场处置n检查并确保系统的总控制阀门处于全开状态n查清喷水楼层和部位n检查供水压力，视情况启动消防泵，并做好使用水泵结合器供水的准备n确认火灾扑灭后，立即停止供水，避免无谓的水渍损失n更换动作喷头，恢复战备状态自动喷水灭火系统常见问题n室内消火栓管网与自动喷水灭火系统管网相联。关闭报警阀，室内消火栓同时关闭。n消防水箱出水管与自动喷水灭火系统管网相连，喷头喷水却无法报警。n层高较高的场所仍使用湿式系统，喷头喷水时，火势已蔓延扩大n消防水泵出水管不安装试验阀n消防泵和管道以及主要组件无明显标志n水泵结合器阀门关闭n湿式报警阀安装错误n分区供水时结合器混淆n主备泵无
13、法切换n主备电源无法切换自动喷水灭火系统常见问题自动喷水灭火系统检查和管理应每季度或每半年进行一次定期检查n消防泵每月启动运转一次n报警阀每季度进行一次供水试验n水泵结合器每月检查一次n水流指示器每两月试验排水n每日对喷头进行外观检查n喷头应有一定的备用品（1），不少于10个自动喷水灭火系统维护管理工作自动喷水灭火系统维护管理工作自动喷水灭火系统的使用和维护n自动喷水灭火系统管理制度 严格操作规程，不得随意拆卸系统设备。未经单位领导和公安消防机构批准不得关闭系统，如需要停运维修，必须报经单位领导和公安消防机构批准。定期进行巡视检查，发现故障及时修复，保证系统正常运行。实行24值班制度，不得擅离职守，并作好系统运行、报警、故障、维修记录。操作值班人员必须经消防专业培训，持证上岗，无关人员禁止进入消防控制室及消防水泵房。建立健全检查维修资料档案。
