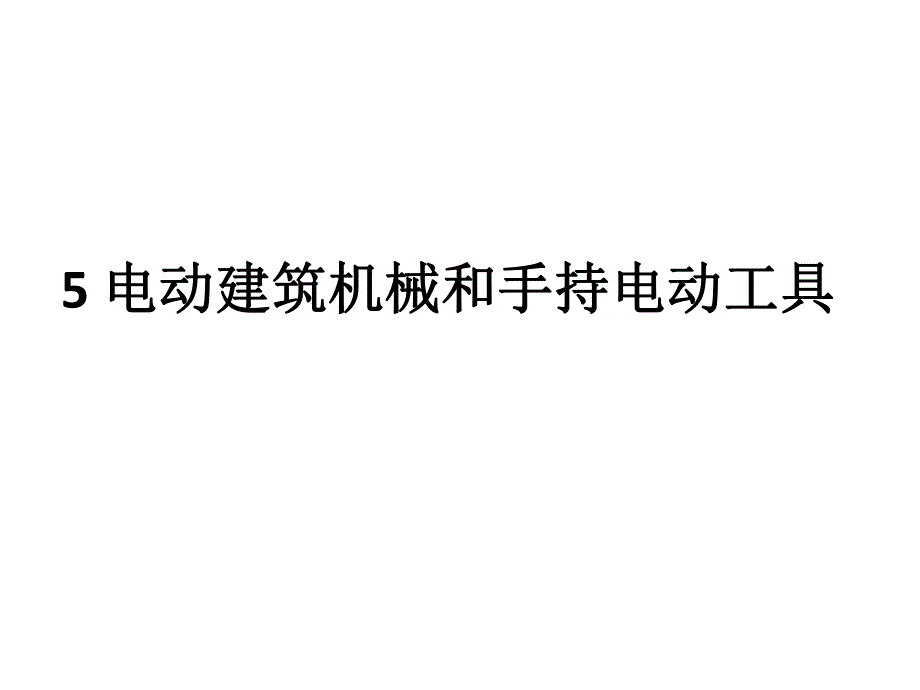

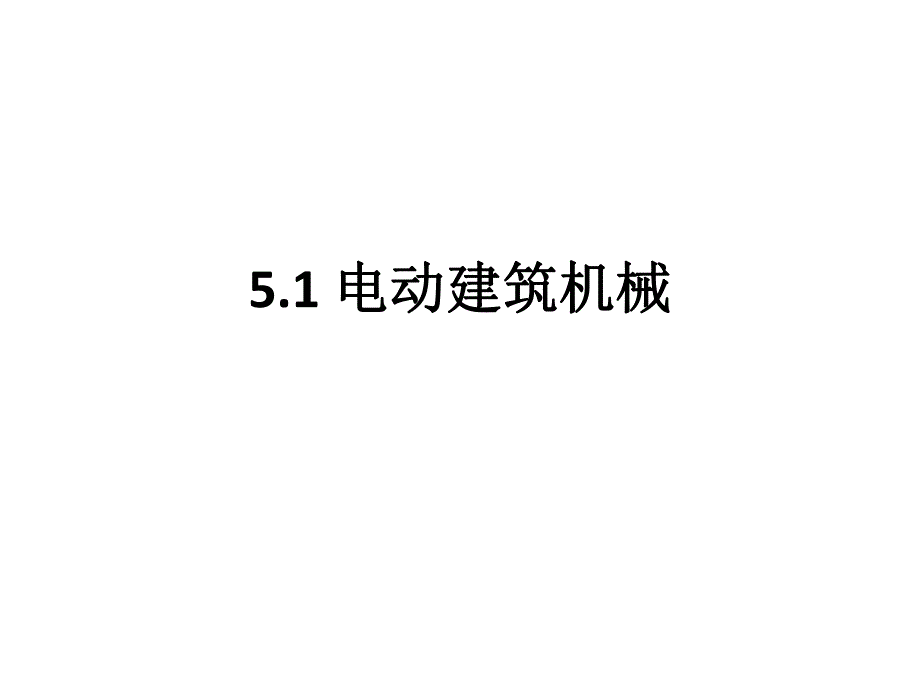

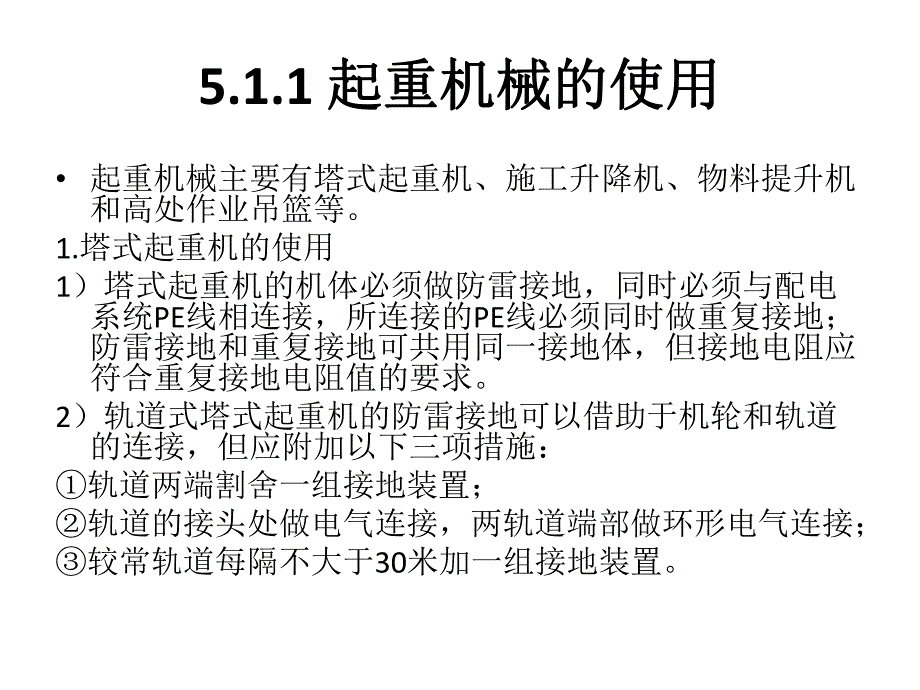

1、5 电动建筑机械和手持电动工具电动建筑机械和手持电动工具5.1 电动建筑机械电动建筑机械5.1.1 起重机械的使用起重机械的使用 起重机械主要有塔式起重机、施工升降机、物料提升机和高处作业吊篮等。1.塔式起重机的使用1）塔式起重机的机体必须做防雷接地，同时必须与配电系统PE线相连接，所连接的PE线必须同时做重复接地；防雷接地和重复接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。2）轨道式塔式起重机的防雷接地可以借助于机轮和轨道的连接，但应附加以下三项措施：轨道两端割舍一组接地装置；轨道的接头处做电气连接，两轨道端部做环形电气连接；较常轨道每隔不大于30米加一组接地装置。3）塔式起重
2、机运行时注意与外电架空线路或其防护设施保持安全距离。4）轨道式塔式起重机要配置自动卷线器收放配线电缆不得使电缆随即拖地行走。5)塔式起重机为适应夜间工作，应设置正对工作面的投光灯；当塔身高于30m时，还应在其塔顶和臂架端部设置红色信号灯，以防于空中飞行器相撞。6)塔式起重机在强电磁波源附近工作时，为防止强电磁波辐射在机身感应电压对地面挂装吊物人员构成的潜在触电危害，应在吊钩与被吊钩之间采取绝缘隔离措施，地面操作人员应戴绝缘手套穿绝缘鞋。也可在挂装吊物时，在吊钩上挂装临时接地装置。（2）施工升降机的使用1）吊笼内、外均应安装紧急停止开关。2）导轨上、下极限位置均应设置限位开关。3)物料提升机的使
3、用(3)物料提升机的使用1)电动机正反转应借助于接触器用按钮控制，不得采用手动倒顺开关控制。2）电动机基座于PE线的连接必须可靠。3）提升机上、下极限位置设置限位开关。4）每日运行前进行空载试车时，应检查电动机正、反向运行控制，行程、限位开关，制动器、变速器等机构的电气装置。（4）高处作业吊兰的使用1）电气控制系统供电应采用三相交五线制。工作零线、保护零线应始终分开，保护零线应采用绿黄双色线。2）吊篮的电气系统应做接零保护，其接地电阻值不应大于4，在接地装置处应有接地标志。电气控制部分应有防水、防振、防尘措施。其元件应排列整齐，连接牢固，绝缘可靠，电控柜门应装锁。3）控制用按钮开关动作应准确可
4、靠，其外露部分由绝缘材料制成，应能承受50Hz正弦波形、1250电压为时1min的耐压试验。4）带电零件与机体间的绝缘电阻不应低于2M。5）电气系统必须设置过热、短路和漏电保护等装置。6）悬吊平台上必须设置紧急状态下切断主电源回路的急停按钮，该电路独立于各控制电路。急停按钮为红色，有明显的“急停”标记，按钮应为非自动复位型。7）电器控制箱按钮应动作可靠，标记清晰、准确。8）应采取防止随行电缆碰撞建筑物、过度拉紧或其他可能导致损坏的措施。5.1.2 桩工机械的使用桩工机械的使用（1）潜水式钻孔机电机的密封性能符合国家标准。潜水式钻孔机的漏电保护要符合配电系统关于潮湿场所漏电保护的要求。潜水式钻孔
5、机的电机和潜水机在使用前后均应检查其绝缘电阻（应不大于0.5兆欧），不合要求时严禁继续使用。潜水电机的负荷线应采用防水橡皮护套铜芯软电缆，电缆护套不得有裂纹和破损。潜水电机负荷线的长度不应小于1.5米，不得有接头。潜水电机使用过程中不得带电移动。潜水电机入水、出水和移动时，不得拽拉负荷线电缆，任何情况下负荷线电缆不得承受外力。5.1.3 夯土机械的使用夯土机械的使用 夯土机械的金属外壳与PE线的连接点不得少于两处，其漏电保护必须适应潮湿场所的要求。夯土机械的负荷线应采用耐气候型橡皮护套铜芯软电缆。夯土机械的操作扶手必须绝缘，使用者必须按规定穿戴绝缘用品。夯土机械使用时应有人调整电缆，且电缆长度
6、不应大于50米；使用过程严禁电缆缠绕、扭结和被机体跨越。多台夯土机械病了工作时，其平行间距不得小于5米，前后间距不得小于10米。5.1.4 混凝土机械的使用混凝土机械的使用 混凝土机械电机的金属外壳或基座与PE线的连接必须可靠，连接点不得小于两处。混凝土机械的负荷线应采用耐气候型橡皮护套铜芯软电缆，并且不得有任何破损和接头。混凝土机械的漏电保护，视工作场所环境条件不同可分成两类：混凝土搅拌机可按一般场所对待，各种振动器按潮湿场所对待。对混凝土搅拌机进行清理、检查、维修时，必须首先将其开关箱分闸断电，隔离开关呈现明显的可见电源分断点，并将开关箱关门上锁。严禁在其开关箱未断电的情况下进行清理、检查
7、、维修。5.1.5 钢筋机械的使用钢筋机械的使用 钢筋机械的金属基座基座与PE线的连接必须可靠。钢筋机械漏电保护可按一般场所要求对待。钢筋机械负荷线必须采用耐气候型橡皮护套铜芯软电缆，并且不得有任何破损和接头。钢筋机械的电机、负荷线和控制器要注意防雨、防雪、防风沙、防强日光照晒。对钢筋机械进行清理、检查、维修时，必须首先将其开关箱分闸断电，隔离开关呈现明显的可见电源分断点，并将开关箱关门上锁。严禁在其开关箱未断电的情况下进行清理、检查、维修。设备固定方式不正确皮带传动防护罩不符合规范要求没有重复接地5.1.6 木工机械的使用木工机械的使用 木工机械金属基座基座与PE线的连接必须可靠。木工机械漏
8、电保护可按一般场所要求对待。木工机械负荷线必须采用耐气候型橡皮护套铜芯软电缆，并且不得有任何破损和接头。木工机械周围的木屑、碎木、刨花要及时清理，不得堆积。木工机械电机、负荷线和控制器要注意防雨、防雪、防风沙、防强日光照晒。对木工机械进行清理、检查、维修时，必须首先将其开关箱分闸断电，隔离开关呈现明显的可见电源分断点，并将开关箱关门上锁。严禁在其开关箱未断电的情况下进行清理、检查、维修。5.1.7 焊接机械的使用焊接机械的使用 焊接机械金属外壳或基座与PE线的连接必须可靠。电焊机械防止在防雨、干燥、通风良好的地方。交流弧焊机变压器的一次侧电源线长度不应大于5米，其电源进线处必须设置防护罩，进线
9、端不得裸露。发电机式直流电焊机的转向器要经常检查、清理维修，以防止可能产生的异常电火花。交流电焊机除应设置一次侧漏电保护以外，还应配装防二次触电保护器。电焊机械的二次线应采用防水橡胶皮护套铜芯软电缆，电缆长度不应大于30米，其护套不得破裂，其接头必须绝缘、防水包扎防护好，不应有裸露带电部分。使用电焊机械焊接时必须穿戴防护用品，严禁露天冒雨从事电焊作业。5.1.8 其他电动机械的使用其他电动机械的使用 其他电动机械主要是指抹光机、水磨石机、水泵和盾构机械等。他们安全使用的共同事项是按潮湿场所设置漏电保护，不同点有两个：1.抹光机、水磨石机、水泵和盾构机械因其工作的移动性和振动性，其电机金属基座与
10、PE线的连接点不少于两点。2.抹光机、水磨石机、水泵和盾构机械的负荷线必须采用耐气候型橡皮护套铜芯软电缆，并且不得有任何破损和接头。5.2 手持电动工具手持电动工具5.2.1手持电动工具的分类手持电动工具的分类 手持电动工具按其绝缘和防触电性能可分为三类，即类工具、类工具、类工具。5.2.2 手持电动工具的使用手持电动工具的使用（1）使用场所的要求 1）在一般场所可选用类或类手持电动工具，但其金属外壳与PE线的连接点不应小于两处，漏电保护应符合潮湿场所对漏电保护的要求。2）在潮湿场所或金属构架上操作时，必须选用类或由安全隔离变压器供电的类手持电动工具，严禁使用类手持电动工具。使用金属外壳类工具
11、时，其金属外壳可与PE线相连接，并设漏电保护，以强化其安全保护。3）在狭窄场所作业时，必须选用由安全隔离变压器供电的类手持电动工具。（2）开关箱和控制箱设置的要求 除一般场所外，在潮湿场所、金属构架上及狭窄场所使用、类手持电动工具时，其开关箱和控制箱应设在作业场所以外，并有人监护。（3）负荷线选择的要求 手持电动工具的负荷线应采用耐气候型橡皮护套铜芯软电缆，并且不得有任何破损和接头。（4）检查要求 手持电动工具的外壳、手柄、插头、开关、负荷线必须完好无损，插头和电源插座在结构上必须一致，能避免误将导电触头和保护触头混用。使用前必须作绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。（5）自我保护的要求使用手持电动工具时，必须按规定穿戴绝缘防护用品。（6）意外情况处理 手持电动工具使用过程出现外壳高温、电缆破损及掉落水中的情况时，必须立即切断电源，进行处理。严禁徒手打捞掉落水中的手持电动工具。
