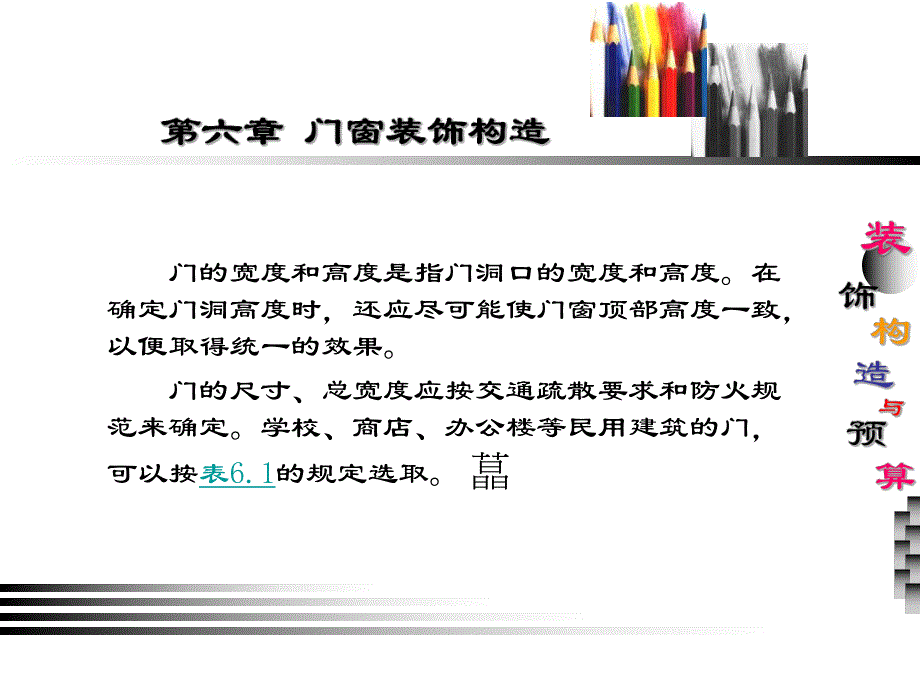

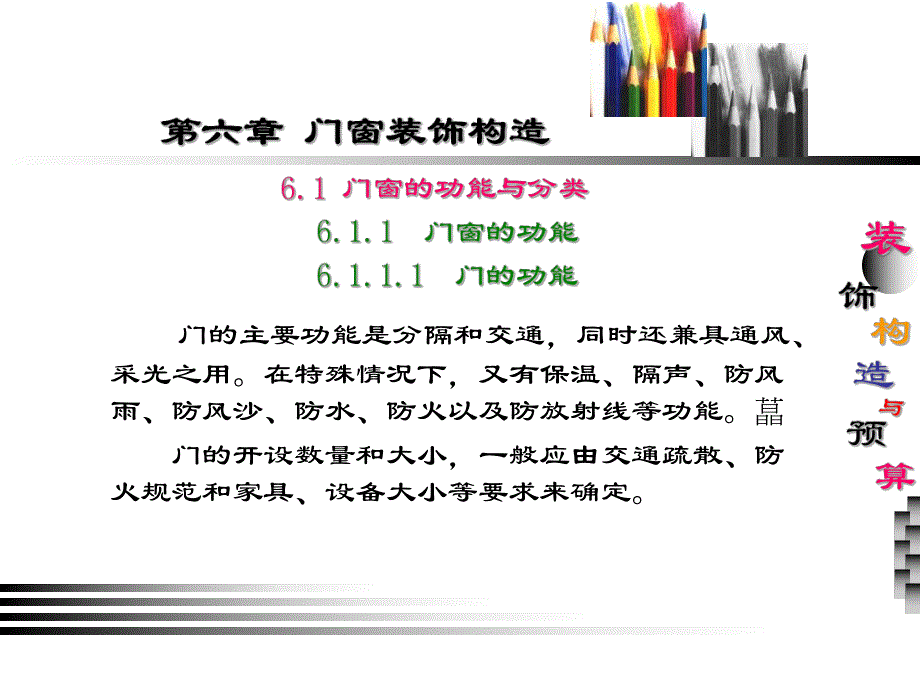

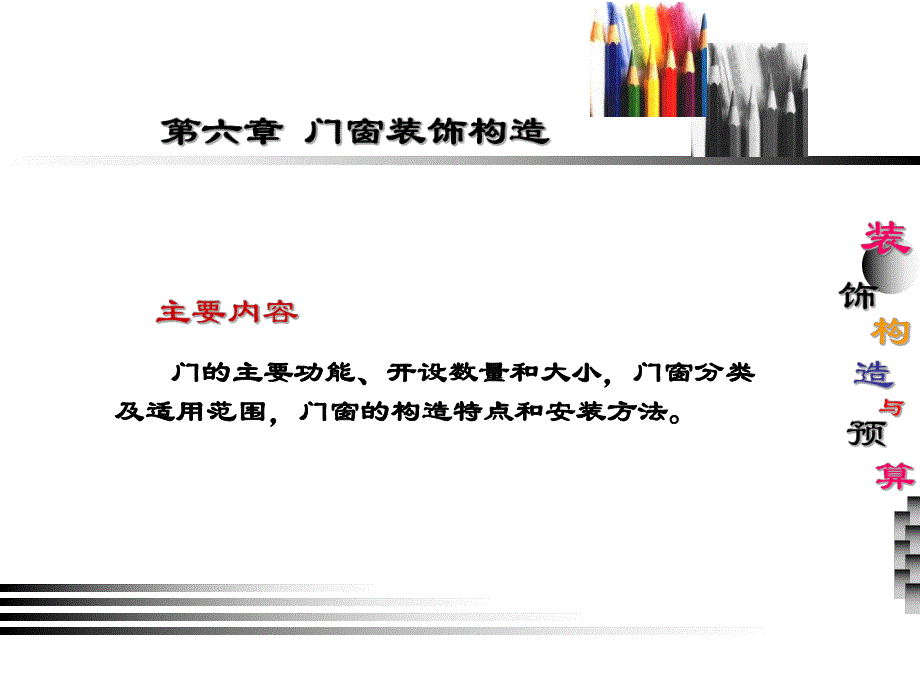

1、 门的主要功能、开设数量和大小，门窗分类门的主要功能、开设数量和大小，门窗分类及适用范围，门窗的构造特点和安装方法。及适用范围，门窗的构造特点和安装方法。门的主要功能是分隔和交通，同时还兼具通风、采光之用。在特殊情况下，又有保温、隔声、防风雨、防风沙、防水、防火以及防放射线等功能。门的开设数量和大小，一般应由交通疏散、防火规范和家具、设备大小等要求来确定。门的宽度和高度是指门洞口的宽度和高度。在确定门洞高度时，还应尽可能使门窗顶部高度一致，以便取得统一的效果。门的尺寸、总宽度应按交通疏散要求和防火规范来确定。学校、商店、办公楼等民用建筑的门，可以按表6.1的规定选取。是采光、通风、保温、隔热、
2、隔声、眺望、防风雨及防风沙等。有特殊功能要求时，窗还可以防火及防放射线等。窗的大小应满足窗地比的要求。指的是窗洞面积与房间净面积的比值。采光标准见表6.2。窗的透光率是影响采光效果的重要因素。是指窗玻璃面积与窗洞口面积的比值。确定窗的位置及大小时，应尽量选择对通风有利的窗型及合理的布置，以获得较好的空气对流。窗的保温、隔热作用很大。窗的热量散失，相当于同面积围护结构的23倍，占全部热量的1/41/3。应注意防风沙、防雨淋。窗洞面积不可任意加大，以减少热损耗。窗是噪声的主要传入途径。一般单层窗的隔声量为1620dB（分贝），约比墙体隔声少3/6左右。双层窗的隔声效果较好，但应该慎用。窗的式样在满
3、足功能要求的前提下，力求做到形式与内容的统一和协调。同时还必须符合整体建筑立面处理的要求。窗的尺寸应符合模数制的有关规定。分为平开门窗、推拉门窗、旋转门窗、固定窗、悬窗、百叶窗和纱窗等，见图6.1、图6.2。可分为普通门窗、隔声门窗、防火门窗、防水防潮门窗、保温门窗和防爆门窗等。又可分为木门窗、钢门窗、铝合金门窗、塑料门窗和复合材料门窗等。可分为单扇门窗、双扇门窗和多扇门窗，有固定扇门窗、无固定扇门窗，带亮子门窗和不带亮子门窗。可沿左右方向推拉启闭，分为明式推拉、内藏推拉和垂直推拉三种。木门是由两部分组成。各种类型木门的门扇样式、构造做法不尽相同，但其门框却基本一样。门框分和两种。门框冒头与边
4、梃的结合，通常在冒头上打眼，在边梃端头开榫。有门上亮子的门框，应在门扇上方设置中贯档。门框边框与中贯档的连接，是在边梃上打眼，中贯档的两端开榫。见图6.3。，一般分为镶板式门扇和贴板式门扇。镶板式的面板一般用实木板、纤维板、木屑板等。贴板门的面板通常采用胶合板和纤维板等。见图6.4所示。木窗由组成。窗扇为窗的通风、采光部分，一般都安装各种玻璃。木窗的基本构造见图6.6。窗框的连接方式与门框相似，也是在窗冒头两端做榫眼，边梃上端开榫头。窗扇的连接构造与木门略同，也是采用榫结合方式，榫眼开在窗梃上，在上、下冒头的两端做榫头。铝合金门窗框料的组装是利用转角件、插接件、紧固件组装成扇和框。铝合金门窗框
5、的组装多采用直插，很少采用46斜接，直插较斜接牢固简便，加工简单。门窗的附件有导向轮、门轴、密封条、密封垫、橡胶密封条、开闭锁、拉手、把手等。门扇均不采用合叶开启。铝合金推拉窗的是它们由不同断面型材组合而成。上框为槽形断面，下框为带导轨的凸形断面，两侧竖框为另一种槽形断面，共4种型材组合成窗框与洞口固定。塑料垫块是闭合时作窗扇的定位装置，见图6.6所示。铝合金推拉门多用于内门，其构造见图6.7。平开窗的构造与一般窗相近，四角连接为直插或46斜接，其合叶必须用铝合金、不锈钢合叶，螺钉为不锈钢螺钉，也可以用上下转轴开启，构造做法见图6.8。铝合金平开门的开启均采用地弹簧装置。其构造做法见图6.9、
6、图6.10。铝合金门窗框与洞口的连接采用，门窗框的外侧用螺钉固定不锈钢锚板，当外框与洞口安装时，经校正定位后锚板即与墙体埋件焊牢使窗固定，或用射钉将锚板钉入墙体,框的外侧与墙体之间的缝隙内填沥青麻丝，外抹水泥砂浆填缝，表面用密封膏嵌缝。铝合金门窗玻璃的安装采用特制嵌缝条和橡胶密封条。其构造见图6.11。钢制的门窗与木门窗相比，在坚固、耐久、耐火和密闭等性能上都较优越，而且节约木材，透光面积较大。钢制门窗作为建筑的外围护构件已较为普遍。平开钢窗与平开木窗在构造组成上基本相同，不同的是作为关闭窗扇时固定执手之用。实腹钢窗一般选用断面高度为25mm及32mm的窗料。参见图6.12。空腹钢窗料是用1.
7、52.5mm厚的普通低碳带钢经冷轧的薄壁型的钢材。空腹式钢窗料断面高度有25mm和30mm等规格。平开实腹钢门的门扇骨架由型钢构成。平开实腹钢门有和两种。实腹钢门也可做成带侧挂的。平开空腹钢门的骨料是由普通碳素钢经轧制后高频焊接而成。平开空腹钢门分有框钢门和无框钢门两种。门扇可为全板（1mm厚冷轧冲压槽形钢板）、板上镶玻璃与通风百叶或全百叶等。大面积的钢门窗可用基本单元进行组合。组合时，各基本单元之间须插入T形钢、钢管、角钢或槽钢等作为支承构件，这些支承构件须与墙、柱、过梁等牢固连接，然后各门窗基本单元再和它们用螺钉拧紧，缝隙用油灰嵌实，见图6.13。标准钢门窗的尺寸一般以洞口尺寸为标志尺寸，
8、构件与洞口之间留有1020mm灰缝宽度，须用砂浆填塞。见图6.14。另一种钢窗框与墙连接方法是在窗洞四周钻孔，用膨胀螺栓固定。窗框与墙之间的缝隙用水泥砂浆堵实。门扇与门框的连接是用六金配件相接的。门的六金配件有铰链、拉手、插销、铁三角等。彩板钢门窗型材的断面是由开口或咬口的管材挤压成型的。分为等类型，各类型材按系列进行组合，如SP系列/SG系列等。每种断面均应编号，并按系列编号进行组装。彩板钢门窗的开启形式有等。其细部构造见图6.16、图6.16。彩板钢门窗框的拼装采用直插式或46斜接式连接；门窗扇的四框拼装采用46斜接式连接。插接件为硬质PVC塑料，两端有倒刺，其断面和彩板异型材内腔断面相配
9、套。另一种插接件为角钢连接件，紧固件为自攻螺钉和拉铆钉。门窗用六金配件为硬质PVC塑料制品或不锈钢制品。门窗的安装分为和两种安装方法，见图6.17、图6.18所示。是由挤出的硬质PVC异型材,经下料、焊接（自身热合）、修饰整理、安装配件而成。硬质PVC异型材断面尺寸较大，断面形状较复杂，门窗类型不同，所用型材也不相同。框料断面为L形，扇料断面为Z形，横档、竖梃为T形断面，玻璃压条为直角异型材断面，另外还有橡胶密封条等。由中空异型材46斜面焊接拼装而成。由一些大小不等的中空异型门芯板通过企口缝拼接而成。在门扇板的两侧，为了牢固地安装铰链和门锁等六金配件，应衬用增强异型材，紧固螺栓要穿透两层中空壁
10、。门扇与主门框之间一侧通过铰链相连，另一侧通过门边框与主门框搭接。门盖板的一侧嵌固在主门框断面上的凹槽处，另一侧则嵌固在用螺钉固定的钢角板或PVC角板上。见图6.19。塑料窗扇与窗框之间由橡胶封条填缝，关闭后密封较严。玻璃有单层和双层，应与其框料异型材相配套。其节点构造见图6.20。在塑料门窗的外侧由锚铁与其固定，锚铁的两翼安装时用射钉与墙体固定，或与墙体埋件焊接，也可用木螺钉直接穿过门窗框异型材与木砖连接，从而将框与墙体固定。框与墙之间留有一定的间隙，作为适应PVC伸缩变形的安全余量。在间隙的外侧应用弹性封缝材料加以密封。然后再进行墙面抹灰封缝。此部位进行处理的构造方法，可采用一种过渡措施，
11、即：以毡垫缓冲层替代泡沫材料缓冲层，不用封缝料而直接以水泥砂浆抹灰。安装玻璃时应注意，玻璃不得直接放置在PVC异型材的玻璃槽上，而应在玻璃四边垫上不同厚度的玻璃垫块，玻璃就位后用玻璃压条将其固定。卷帘门按材质不同有、四种。按开启方式分为和两种类型。它适用于开启不频繁的、洞口较大的场所，具有防火、防盗、坚固耐用等优点。见图6.21所示。手动卷帘门构造简单，每平方米造价比电动卷帘门和防火卷帘门低，适用于商业建筑和民用建筑大门、橱窗以及车库等。其构造见图6.21和图6.22，帘板类型见表6.3。电动卷帘门采用电动机和变速装置作为卷帘门开启和关闭的动力，还配备专供停电用的手动铰链，适用于启闭力较大的大
12、型卷帘门。与手动卷帘门相比，电动卷帘门不但增加了一套电动传动系统和配备手动铰链系统，而且其加工制作和安装要求也较高。因此，其造价比手动式要高得多。见图6.23及表6.4。防火卷帘门也有手动和电动两种类型，帘板采用重型钢卷帘，具有防火、隔烟、阻止火势蔓延的作用，又有良好的抗风压和气密性能。此外，电动卷帘门与烟感、报警系统配合使用，更能发挥自动、及时等特殊作用。当发生火灾时，可自动关闭或由监控室遥控卷帘。见图6.24。转门主要用在宾馆、酒店、银行等中高级建筑装饰工程中。转门由、四部分组成。通常在转门的两旁另设平开门或弹簧门，以作为不需要空气调节的季节或大量人流疏散之用。普通转门的平、立面见图6.2
13、5，其构造见图6.26。普通转门的标准尺寸见表6.5。普通转门为手动旋转结构，旋转方向通常为逆时针，门扇的惯性转速可通过阻尼调节装置按需要进行调整。旋转自动门属高级豪华门，又称圆弧自动门，采用红外传感装置和电脑控制系统，传动机构为弧线旋转往复运动，旋转自动门有铝合金和钢质两种。其平面见图6.27所示。，又称。通常采用10mm以上厚度的平板玻璃、钢化玻璃板，按一定规格加工后直接用作门窗的无扇框的玻璃门。这种门扇具有玻璃整体感强、光亮明快，不遮挡视线、美观通透的优点。多用于建筑物主入口。见图6.28。全玻璃无框门按开启方式分，有和两种。平开门分。全玻璃无框门按开启功能分为和两种。推拉自动门扇的电动
