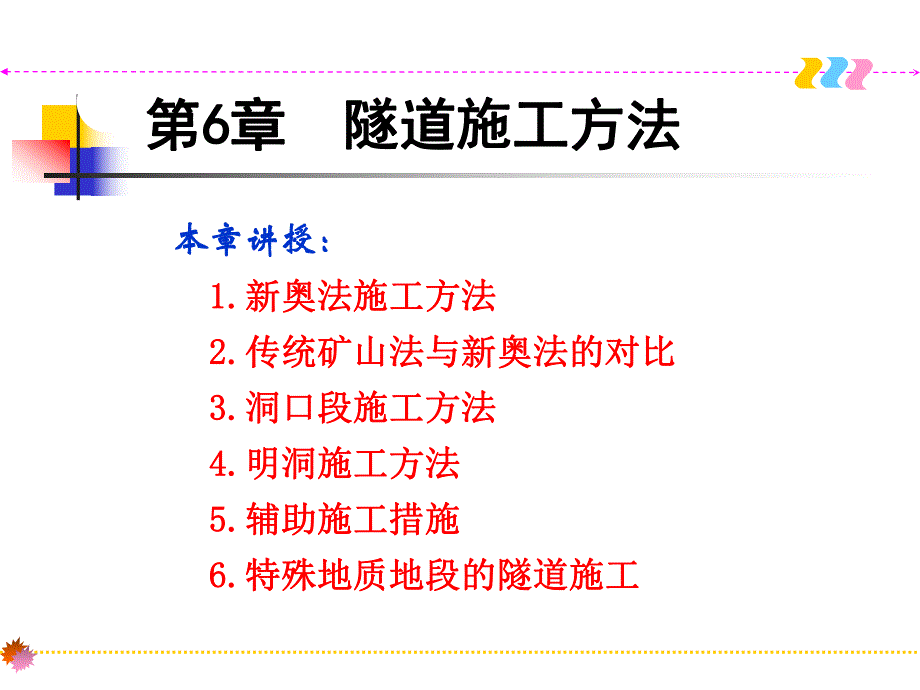

1、第第6 6章章 隧道施工方法隧道施工方法本章讲授：本章讲授：1.1.新奥法施工方法新奥法施工方法 2.2.传统矿山法与新奥法的对比传统矿山法与新奥法的对比 3.3.洞口段施工方法洞口段施工方法 4.4.明洞施工方法明洞施工方法 5.5.辅助施工措施辅助施工措施 6.6.特殊地质地段的隧道施工特殊地质地段的隧道施工 工程的重要性 工程地质与水文地质条件 施工技术水平、机械设备情况 施工中动力和原材料供应情况 工程投资与运营后的社会效益和经济效益 对环境的保护要求 施工单位的习惯做法 隧道施工的主要工序 开挖(破岩)石碴外运修筑支护结构防排水处理铺轨或路面隧道装饰 2.隧道施工主要方法 矿山法 传

2、统矿山法 新奥法 明挖法 掘进机法 盾构法 沉管法 顶进法 新奥法与传统矿山法的关键异同点：相同：采用钻爆法施工。不同：对围岩的处理不同。新奥法施工的基本原则：“少扰动、早喷锚、勤量测、紧封闭”。12字口诀，务必理解渗透！全断面一次开挖法 1.适应条件 、级围岩 大型施工机具(钻孔台车、模板台车等)经济性考虑：中长隧道。表示方法：横断面工序图、纵断面工序展开图 习惯标注方法：阿拉伯字1、2、3.表示挖掘;罗马字、.表示支护；图6-1 全断面施工方法(单位：m)1201501 量测量测 台车就位 钻眼装药、放炮 找顶 出碴锚喷通风 钻爆作业循环：钻爆作业循环：工序少，管理方便；进度快大型机械、爆

3、破效果好；对围岩扰动少爆破1次；要求地质条件较好。问题：地质条件变差时，大型机械怎么办？3.施工特点 三条主要作业线：(1)开挖作业线 钻孔台车、装药台车、大型装碴机与运载车(2)锚喷作业线 混凝土喷射机、喷射机械手、运输进料设施(3)模注混凝土衬砌作业线 混凝土拌合、混凝土输送、防水层作业、衬砌模板 4.机械化施工的关键1.特点 将断面从上至下分成2个或3个台阶开挖；随着台阶长度的调整，它几乎可以用于所有的地层，因而是在现场使用的主导方法。2.种类 长台阶法 短台阶法 超短台阶法 6.2.2 台阶法(1)初期支护闭合环的时间要求 围岩越差，闭合时间要求越短，台阶必须缩短。(2)施工机械的效率

4、 效率高，则可以缩短支护闭合时间，台阶可适当加长。原则：希望初期支护尽快闭合。围岩不好时，应以条件为主；围岩较好时，应以条件为主。长台阶法 台阶长度L5BL5B，B B为洞室的宽度。甚至可以上台阶先贯通，即为“半断面法”。特点：进度快，仅次于全断面法。适用于：级围岩。B(a)5B12124.4.施工工序施工工序 台阶缩短：台阶缩短：（1 11.51.5）B B L L5B,5B,特点：特点：支护闭合时间加快，围岩稳定性增加；支护闭合时间加快，围岩稳定性增加；台阶缩短加大了对下台阶施工的干扰。台阶缩短加大了对下台阶施工的干扰。适用于：适用于：、级围岩级围岩(b)(11.5)BB1122特点：适用

5、于：B(c)5B2B1B212B2(b)2(11.5)B11B(或35m)(c)将3种台阶法放在一起比较：区别主要在台阶长度。1.环形开挖留核心土法 特点：留核心土支顶工作面，稳定性优于超短台阶法：进度慢。适用于：土质或易坍塌的软弱围岩；小型施工机具。25图6-3 环形开挖留核心土法341415核心土核心土工字钢工字钢临时工作平台临时工作平台特点：洞室开挖跨度减小，有利于围岩稳定；导坑要闭合，增加了材料用量；进度慢。适用于：断面跨度大，对地表沉陷有控制要求的软弱。图6-4 单侧壁导坑法123132特点：双导坑，使洞室最大开挖跨度更小，稳定性增加；耗材增加；进度慢。适用于：对地表沉陷要求更高，或

6、跨度更大的隧道。图6-5 双侧壁导坑法13324142 1.双侧导坑的开挖是对开还是错开？为什么？答：应错开挖，间距710m。避免在同一断面上同时开挖的总跨度过大。2.导坑尺寸如何确定？答：应满足施工要求，但宽度不宜超过断面最大跨度的1/3。问题：6.3.1传统矿山法简介 传统矿山法有：全断面法 台阶法 漏斗棚架法 蘑菇形法 上下导坑先拱后墙法，等。仅选择传统矿山法中具有代表性的上下导坑法 予以介绍，以资与新奥法施工对照。下导坑15205011769442图6-6 上下导坑先拱后墙法(单位：m)152015201520上导坑落 底上导坑扩大立模板灌注砼203015203040 养生710天挖中

7、层漏斗46463246挖马口砌边墙793优点：有拱圈保护，安全；有两个导坑，有利于通风、排水与运输。缺点：两个导坑增加了造价；边墙须开挖马口，进度慢。适应于：、级围岩。名词解释：挖马口在“先拱后墙法”施工中，开挖边墙的工序。隧道中线衬砌边墙衬砌边墙挖马口示意图111112222221定义：先行开挖，能为后续开挖提供施工便利的坑道。为后续工作面创造临空面，提高爆破效果；查明前方地质情况；排除地下水；铺设“三管两线”水管、压缩风管、通风管；电线、运输线；改善施工通风条件。导坑的作用：相同：均属于钻爆法。不相同：对围岩的认识和处理上不同。对照表6-2解释：6.3.2 传统矿山法与新奥法施工的区别表

8、6-2 传统矿山法与新奥法施工的区别 新奥法 传统矿山法 临时支护 喷锚支护 木支撑为主、钢支撑 永久支护 复合式衬砌 单层模注混凝土衬砌 支 护 闭合支护 强调 不强调 控制爆破 必须采用 可采用 量测 必须采用 无 施工方法 分块较少 分块较多 6.4.1 洞口段的概念 指洞口浅埋段，即开挖可能给洞口地表造成不良影响的范围。6.4 洞口段施工方法图6-7 洞口段的一般范围洞门位置明暗交界明洞段洞口段HH-深浅埋分界处 覆盖层厚度，约 为22.5倍天然 拱高度。1.覆盖浅、地质差，地表水汇集。2.进洞顺利与否，对工程的展开影响甚大。洞口段施工注意事项:先清理洞口边仰坡有可能滑塌的表土及危石。

9、刷坡应自上而下逐段开挖。不采用深眼大爆破开挖边仰坡。洞门厚度内的衬砌应与洞身衬砌同时施工，连成整体。端墙砌筑与回填应两侧对称同时进行，以防衬砌产生偏压。洞口应设置加强衬砌段，其长度一般不小于10m。洞口段特点：影响施工方法的因素：施工机具配备情况 洞外相邻建筑的影响 地形条件 地质条件-最为重要！按地质条件，有以下几种施工方法：1.全断面法进洞 适应于：、级围岩。注意事项：初始1020m区段的开挖，应将爆破进尺控制在23m。6.4.2 进洞方法视地质条件，严格控制爆破进尺：、级围岩短台阶 爆破进尺1.5m2.5m；网、锚、喷支护。、级围岩短台阶 爆破进尺在1.5m以内；超前锚杆(或小导管)，钢

10、拱架。、级围岩超短台阶 进尺0.51.0m；不爆破，人工或机械挖掘。问题：、级围岩能否用台阶法进洞？答：可以，前提是在不具备全断面进洞的条件下(无大型机具)用长台阶法，但初始段爆破进尺仍应控制在23m内。2.台阶法进洞当围岩很差，超短台阶法往往还不够安全，可用:环形开挖留核心土法(前已述)侧壁导坑法(前已述)下导坑法图6-8 下导坑进洞方式15432531520m3.其它进洞方法管棚预支护进洞示意图衬砌隧道中心线C25钢筋混凝土套拱导向架 (纵向2.5m长)管棚(4)预支护法进洞管棚及套拱管棚及套拱管棚及套拱管棚及套拱适用于：覆盖层薄、边仰坡不稳、偏压等。方法：在洞口处先作一段明洞，抵紧仰坡坡

11、脚，在明洞上及时回填以加固仰坡，然后暗挖进洞。洞门位置明洞回填土4.明洞法进洞6.5.2 先拱后墙法 适用于：不宜大范围开挖边仰坡的情况。优点：土石方开挖量较小，刷坡较低。缺点：衬砌整体性较差，边墙防水层施作不方便。31图6-10 明洞先拱后墙法1：m46辅助施工措施：对地层进行预支护或预加固。预支护：预留核心土 超前锚杆 管棚，等。预加固：地层注浆 地表锚喷加固。预支护兼预加固：超前小导管注浆 6.6 辅助施工措施6.6.1 超前锚杆 特点：形成超前于工作面的围岩加固棚。适用于：软弱破碎地层。510开挖面超前锚杆图6-11 超前锚杆设置方式示意图超前锚杆超前锚杆超前锚杆表表6-3 6-3 超

12、前锚杆超前锚杆(或小钢管或小钢管)设计参数设计参数围岩级别围岩级别 锚杆直径锚杆直径 (mm)小钢管直径小钢管直径 (mm)锚杆长度锚杆长度 (m)环向间距环向间距 (cm)外插角外插角 锚杆锚杆 小钢管小钢管 20202525 32323 35 5 30305050 5 51010 5 51010 18182222 40406060 注：注：外插角指锚杆或小钢管与隧道纵向开挖轮廓线的夹角；外插角指锚杆或小钢管与隧道纵向开挖轮廓线的夹角；锚杆或小钢管的长度应与实际掘进循环长度一起考虑；锚杆或小钢管的长度应与实际掘进循环长度一起考虑；中空锚杆目前的最小直径为中空锚杆目前的最小直径为25mm25m

13、m。6.6.2 管棚 图6-12 管棚设置示意图纵向连接钢筋钢拱架12钢管(70180mm)钢管(70180mm)特点：管径粗(外径为70180mm)。施作要点：(1)单根长46m，总长可至数十米。(2)一环管棚长度一般不小于10m。(3)可向管内注入水泥砂浆，以增加其刚度。(4)钢管的尾部需架设在钢拱架上，并焊死；(5)相邻两榀钢拱架间以拉筋相连。(6)与岩壁之间，环向每隔2m应用楔子楔紧。优点：在所有预支护措施中，管棚支护能力最强。缺点：施工技术较复杂，造价较高。单根钢管构造：6.6.3 超前小导管注浆 特点：预支护+预加固，支护效果强于超前锚杆。适用于：软弱破碎地层。步骤：喷砼封闭开挖面

14、；钻孔；插入小导管；导管注浆。小导管(钢管)小导管(3842mm)图6-14 超前小导管设置示意图纵向连接筋钢拱架1015小导管构造：3842mm无缝钢管，单根长35m，管壁注浆孔，孔径68mm,孔距1520cm。小导管小导管钢拱架钢拱架 小导管设计注意事项：bR)7.06.0(nlRQ.2超前小导管注浆(见前)；超前长导管注浆，图a；正注浆区域已注浆区域(a)注浆加固区域注浆管地表注浆,图b；由平导内向正洞周围注浆，图c，等。而采用得最多的仍是超前小导管注浆。地表(b)(c)平行导坑正洞 现场注浆试验；现场注浆试验；公式计算作参考：公式计算作参考：注浆总数量注浆总数量 (6-3)(6-3)式

15、中：式中：A A注浆范围岩的体积；注浆范围岩的体积；n n围岩空隙率，围岩空隙率，%；浆液充填系数，一般取浆液充填系数，一般取0.70.70.90.9；注浆材料损耗系数，通常在注浆材料损耗系数，通常在0.10.1左右。左右。式中的式中的 就是地层充填率。就是地层充填率。)1(.nAQ)1(n目的：稳定边仰坡。适用于：覆盖层薄或高大边仰坡。1.地表锚喷预加固类型与加固方法 洞边仰坡网、锚、喷(相片)地表网锚喷地表网锚喷6.6.5 地表锚喷加固 洞门上方陡坎加固 锚杆加固范围：经验方法 加固宽度B(12)b，b为隧道开挖宽度；加固长度为浅埋段长度。破裂面估算法：用一院法计算破裂角。喷层厚喷层厚5
