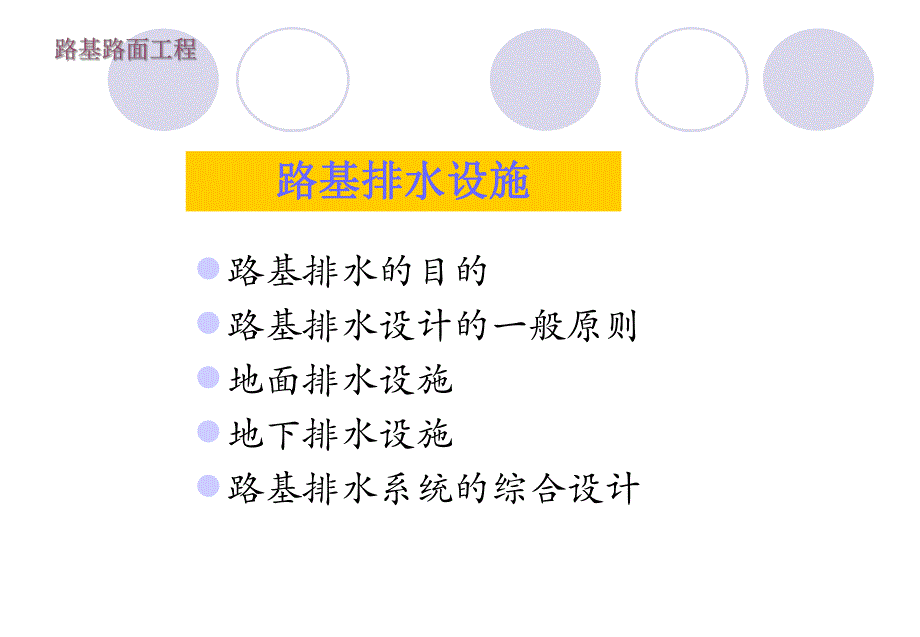

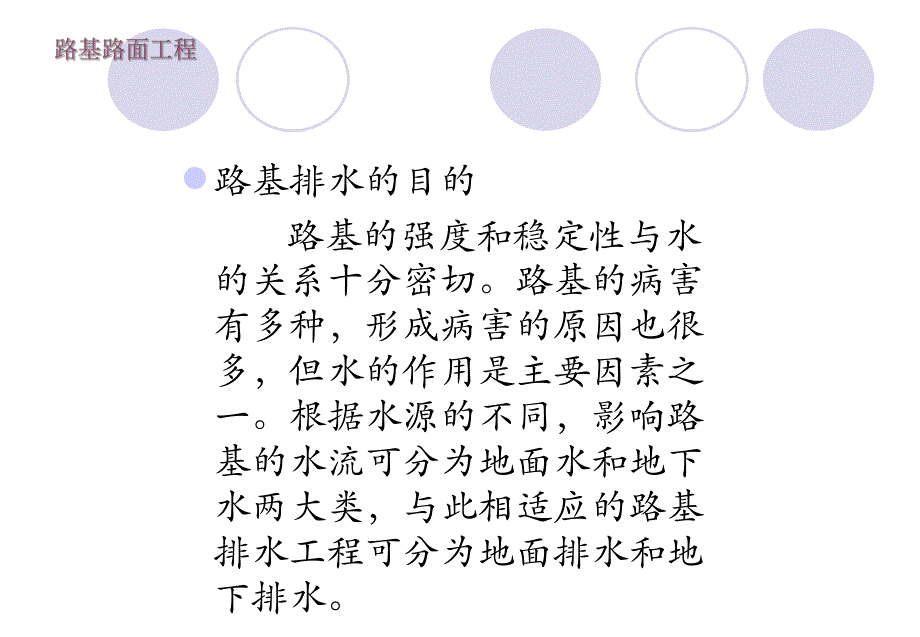

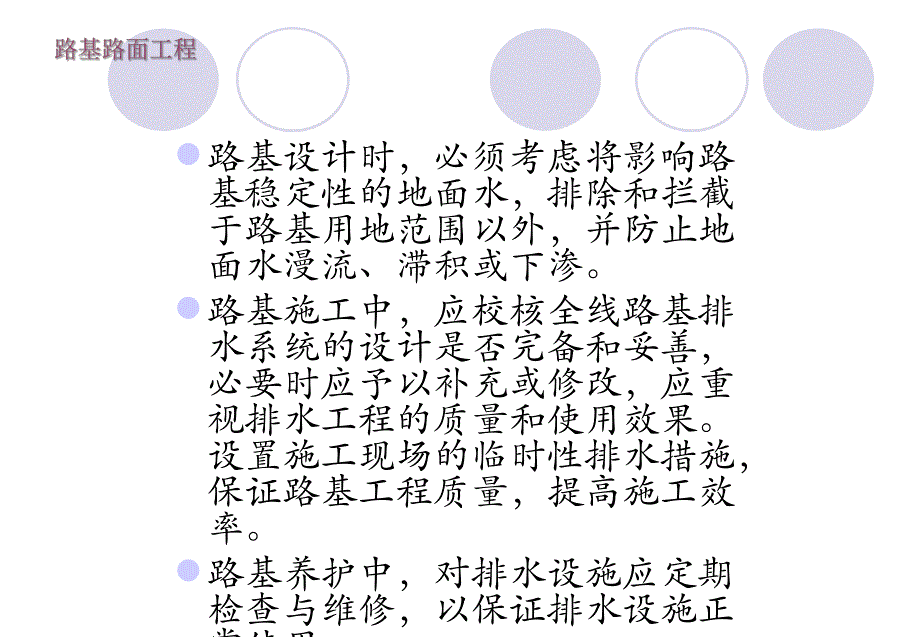

1、路基排水设施路基排水设施l路基排水的目的l路基排水设计的一般原则l地面排水设施l地下排水设施l路基排水系统的综合设计l路基排水的目的 路基的强度和稳定性与水的关系十分密切。路基的病害有多种，形成病害的原因也很多，但水的作用是主要因素之一。根据水源的不同，影响路基的水流可分为地面水和地下水两大类，与此相适应的路基排水工程可分为地面排水和地下排水。l路基设计时，必须考虑将影响路基稳定性的地面水，排除和拦截于路基用地范围以外，并防止地面水漫流、滞积或下渗。l路基施工中，应校核全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，应重视排水工程的质量和使用效果。设置施工现场的临时性排水措施，保
2、证路基工程质量，提高施工效率。l路基养护中，对排水设施应定期检查与维修，以保证排水设施正常使用。l路基排水设计的一般原则（1）排水设计要因地制宜、全面规划，因势利导、综合整治，讲究实效、注意经济，充分利用有利地形和自然水系。（2）各种路基排水沟渠的设置，应注意与农田水利相配合。（3）设计前必须进行调查研究，查明水源与地质条件，各种排水沟渠的平面布置与竖向布置相配合，做到综合整治，分期修建。（4）路基排水要注意防止附近山坡的水土流失，尽量不破坏天然水系，不轻易合并自然沟溪和改变水流性质，尽量选择有利地质条件布设人工沟渠，减少排水沟渠的防护与加固工程。对于重点路段的重要排水设施，以及土质松软和纵坡
3、较陡地段的排水沟渠，应进行必要的防护与加固。（5）路基排水要结合当地水文条件和道路等级等具体情况，注意就地取材，以防为主，既要稳固适用，又必须讲究经济效益。l边沟l截水沟l排水沟l跌水与急流槽l渡水槽与倒虹吸l蒸发池 一般设置在挖方路基的路肩外侧或低路堤坡脚外侧，走向与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。平坦地面填方路段的路旁取土坑，常与路基排水设计综合考虑，使之起到边沟的排水作用。1）边沟的横断面形式及尺寸边沟的横断面形式，主要有梯形、矩形、三角形和流线型等(a)(b)(c)(d)(e)(f)2）边沟的边沟的纵坡一般应与路线纵坡一致，并不宜小于0.5%，以防淤积，在特
4、殊情况下容许减至0.3%。当边沟纵坡过大，且有冲刷可能时，应采取加固、设置跌水或急流槽等措施。边沟水流通过涵洞排向路基另一侧 l3）边沟出水口处理 边沟水流入涵前窨井剖面图路堑与高路堤的边沟出口布置图又称天沟，一般设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受水流冲刷。挖方路段（路堑）截水沟示意图 挖方路段（路堑）弃土堆与截水沟示意图填方路段上的截水沟示意图1土台；2截水沟土沟 石沟 主要用于把来自边沟、截水沟或其他水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水）引至桥涵或路基范围以外的指定
5、地点。排水沟与水道的衔接是路基地面排水沟渠的特殊形式，用于陡坡地段排水，沟底纵坡可达45。在陡坡或深沟地段设置的沟底为阶梯，水流呈瀑布跌落式通过的沟槽称为跌水，其作用是在较短的距离内，降低水流流速，消减水流能量。在陡坡或深沟地段设置的坡度较陡，水流不离开槽底的沟槽称为急流槽，其作用是将上下游水位差较大的水流引至桥涵进口或路基下方。边沟与涵洞单级跌的水连接1边沟；2路基；3跌水井；4涵洞1边沟；2路基；3跌水井；4涵洞 固定底宽的多级跌水结构图急流槽构造示意图（单位：m）1耳墙；2消力槛；3混凝土槽底；4钢筋混凝土槽底；5横向沟渠；6砌石护底倒虹吸是借助上、下游沟渠水位差，利用势能迫使水流降落，
6、经路基下部洞身管道流向路基另一侧，再上升流入下游沟渠。渡水槽相当于渡水桥，其作用是在路基上空将两侧沟渠连接起来，以保证水流畅通。倒虹吸管上游进口构造图渡水槽示意图 渡水槽进、出口布置图 气候干旱、路线穿越平坦地形地面排水困难地段，无法把地面水排走时，可在距离路基适当的地方设置蒸发池，引水入池，依靠自然蒸发或下渗将水排除。蒸发池平面布置图暗 沟渗 沟渗 井相对于地面排水的明沟而言，暗沟又称盲沟，是指设在地面以下引导水流的沟渠，它本身不起渗水和汇水作用，其主要作用是利用其透水性将路基范围内的泉水或渗沟汇集的水流汇集到沟内，并沿沟排至指定地点，使不致在土中扩散，其水力特性属于紊流。一侧边沟下设暗沟1
7、暗沟；2层间水；3毛细水；4可能滑坡线两侧边沟下设盲沟1原地下水位；2降低后地下水位；3暗沟平面（b）纵剖面挖填交界处横向暗沟1暗沟；2边沟；3路堑；4路堤是常见的一种地下排水沟渠。当路基土含水过多时，可用它来吸收降低、汇集和排除地下水。亦可以用以拦截流向路基的地下水，采用渗透方式将地下水汇集于沟内，并通过沟底通道将水排至指定地点，这种地下排水设施统称渗沟。它的作用是降低地下水位或拦截地下水，其水力特性是紊流，但构造与简易暗沟有所不同。洞式渗沟结构（尺寸单位：cm）1浆砌块石；2碎砾石；3盖板；4砂；5双层式反铺草皮；6基础管式渗沟（尺寸单位：cm）当地下存在多层含水层，其中影响路基的上部含水层较薄，排水量不大，且平式渗沟难以布置，采用立式（竖向）排水，设置渗井，穿过不透水层，将路基范围内的上层地下水，引入更深的含水层中去，以降低上层的地下水位或全部予以排除。渗井结构与布置实例回头曲线路段综合排水示例 边沟坍方路段综合排水示例1截水沟；2跌水；3路线；4急流槽 1渗沟；2排水沟；3截水沟 综合设计的含义，应包括地面与地下排水设施的协调配合，路基排水设施与桥涵等泄水结构物的合理布置，排水工程与防护加固工程的相互配合，以及路基排水与沿线农田水利规划及有关其他基本建设项目之间的联系，但主要目的在于确保路基的强度与稳定性。路基排水综合设计平面布置图例
