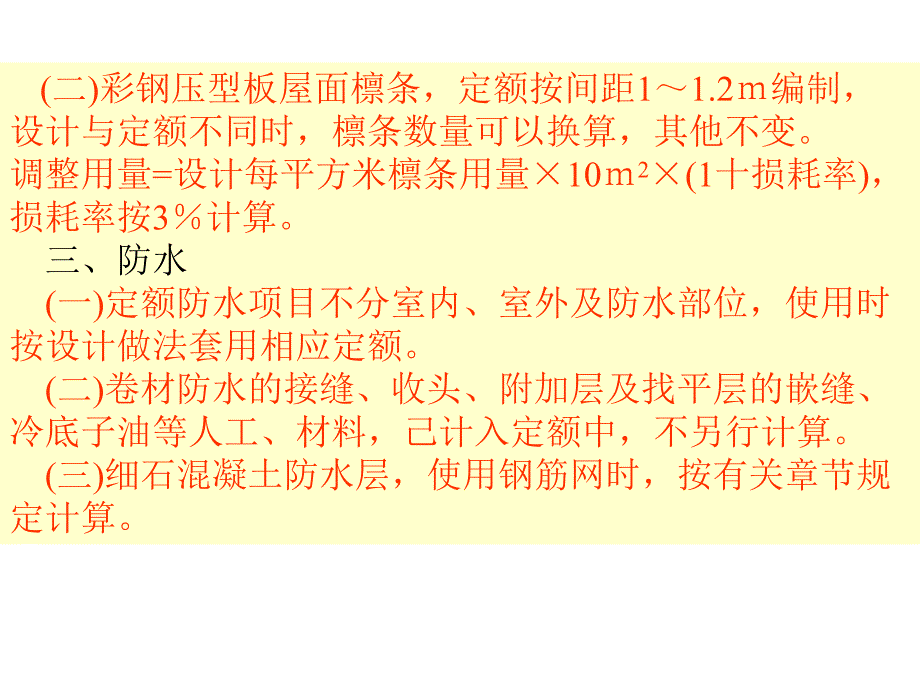

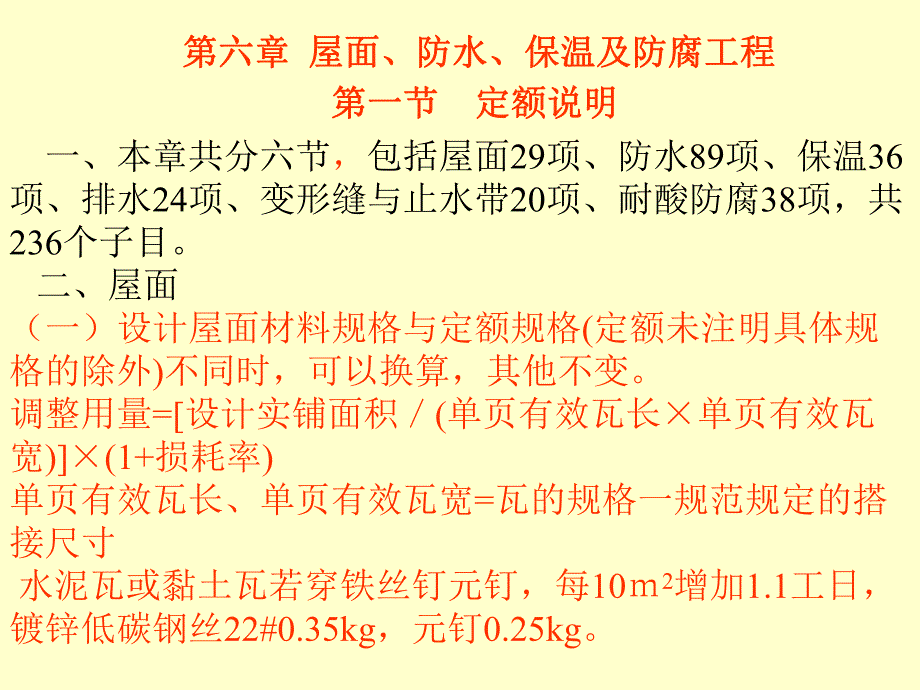

1、第六章第六章 屋面、防水、保温及防腐工程屋面、防水、保温及防腐工程 第一节第一节 定额说明定额说明 一、本章共分六节，包括屋面29项、防水89项、保温36项、排水24项、变形缝与止水带20项、耐酸防腐38项，共236个子目。二、屋面（一）设计屋面材料规格与定额规格(定额未注明具体规格的除外)不同时，可以换算，其他不变。调整用量=设计实铺面积(单页有效瓦长单页有效瓦宽)(1+损耗率)单页有效瓦长、单页有效瓦宽=瓦的规格一规范规定的搭接尺寸 水泥瓦或黏土瓦若穿铁丝钉元钉，每102增加1.1工日，镀锌低碳钢丝22#0.35kg，元钉0.25kg。(二)彩钢压型板屋面檩条，定额按间距11.2编制，设计

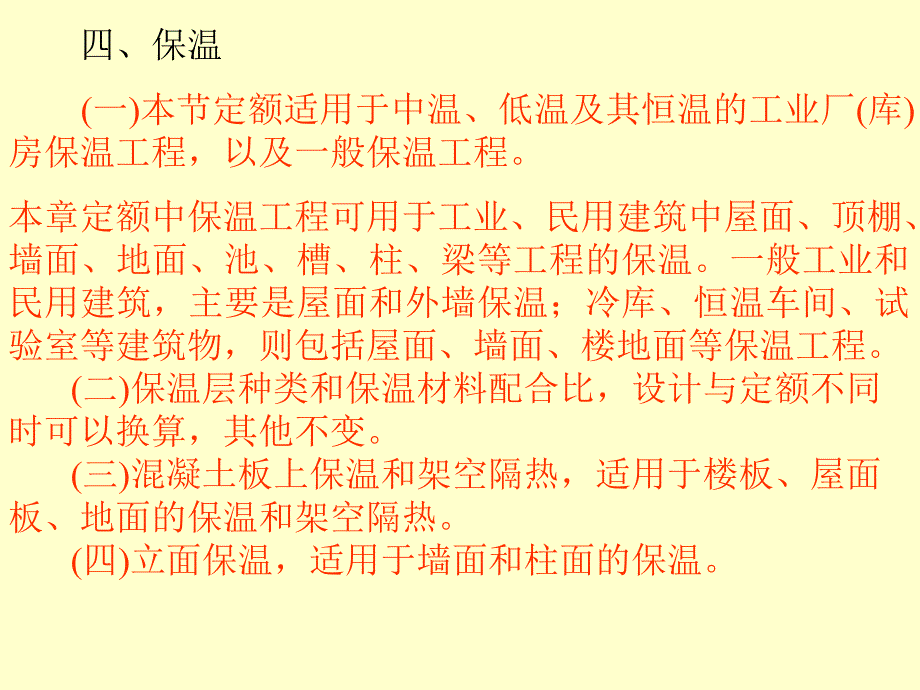

2、与定额不同时，檩条数量可以换算，其他不变。调整用量=设计每平方米檩条用量102(1十损耗率)，损耗率按3计算。三、防水 (一)定额防水项目不分室内、室外及防水部位，使用时按设计做法套用相应定额。(二)卷材防水的接缝、收头、附加层及找平层的嵌缝、冷底子油等人工、材料，己计入定额中，不另行计算。(三)细石混凝土防水层，使用钢筋网时，按有关章节规定计算。四、保温 (一)本节定额适用于中温、低温及其恒温的工业厂(库)房保温工程，以及一般保温工程。本章定额中保温工程可用于工业、民用建筑中屋面、顶棚、墙面、地面、池、槽、柱、梁等工程的保温。一般工业和民用建筑，主要是屋面和外墙保温；冷库、恒温车间、试验室等
3、建筑物，则包括屋面、墙面、楼地面等保温工程。(二)保温层种类和保温材料配合比，设计与定额不同时可以换算，其他不变。(三)混凝土板上保温和架空隔热，适用于楼板、屋面板、地面的保温和架空隔热。(四)立面保温，适用于墙面和柱面的保温。(五)本节定额不包括保护层或衬墙等内容，发生时按相应章节套用。(六)隔热层铺贴，除松散保温材料外，其他均以石油沥青作胶结材料。松散材料的包装材料及包装用工已包括在定额中。指铺贴聚苯乙烯泡沫板或铺贴软木板保温层时，均用石油沥青作为胶结材料，石油沥青已包括在定额内。矿渣棉、玻璃棉等松散材料用塑料薄膜作为包装材料，已包括在定额内。(七)墙面保温铺贴块体材料，包括基层涂沥青一遍
4、。五、变形缝包括建筑物的伸缩缝、沉降缝及抗震缝，适用于屋面、墙面、地基等部位。缝口断面尺寸已列于定额说明中，若设计断面尺寸与定额取定不同时，主材用量可以调整，人工及付材不变。调整量可按下式计算：调整用量=(设计缝口断面积定额缝口断面积)定额用量 六、耐酸防腐 （一）整体面层定额项目，适用于平面、立面、沟槽的防腐工程。（二）块料面层定额项目按平面铺砌编制。铺砌立面时，相应定额人工乘以系数1.30，块料乘系数1.02，其他不变。在本章定额中，不再区分平面、立面，只是铺立面时，相应定额乘以系数即可。（三）花岗石板以六面剁斧的板材为准。如底面为毛面者，每102定额单位耐酸沥青砂浆增加0.043。（四）
5、各种砂浆、混凝土、胶泥的种类、配合比及各种整体面层的厚度，设计与定额不同时可以换算，但块料面层的结合层砂浆、胶泥用量不变。第二节第二节 工程量计算规则工程量计算规则 一、屋面 (一)各种瓦屋面(包括挑檐部分)，均按设计图示尺寸的水平投影面积乘以屋面坡度系数，以平方米计算。不扣除房上烟囱、风帽底座、风道、屋面小气窗、斜沟和脊瓦等所占面积，屋面小气窗的出檐部分也不增加。等两坡屋面工程量（房满外宽度外檐宽度2）外檐总长度延尺系数 等四坡屋面=（两斜梯形水平投影面积两斜三角形水平投影面积）延尺系数或：等四坡屋面屋面水平投影面积延尺系数等两坡正斜脊工程量外檐总长度两外檐之间总宽度延尺系数山墙端数等四坡正
6、斜脊工程量外檐总长度外檐总宽度外檐总宽度隅延尺系数2OAACCD注：1、AA，且S0时，为等两坡屋面；AAS时，等四坡屋面；2、屋面斜铺面积屋面水平投影面积C；3、等两坡屋面山墙泛水斜长：AC；4、等四坡屋面斜脊长度：AD。若已知坡度角不在定额屋面坡度系数表中时，则利用C=1COS公式，直接计算出延尺系数C；或利用公式C=(A2+B2)1/2A，直接计算出延尺系数C。例如：斜坡高度B=1.8，水平长A=4.2，则BA=0.4286，不在定额屋面坡度系数表中，计算C=(4.22+1.82)1/24.2=1.088 偶延尺系数D按下式计算：D=(1+C2)1/2 偶延尺系数D可用于计算四坡屋面斜脊
7、长度。斜脊长=斜坡水平长D 例：某四坡水屋面平面如图，设计屋面坡度0.5，计算斜面积、斜脊长。屋面坡度=BA=0.5，查屋面坡度系数表得C=1.118，屋面斜面积=(50+0.62)(18+0.62)1.118=1099.042查屋面坡度系数表得D=1.5，斜脊长=AD=9.61.5=14.4 (二)琉璃瓦屋面的琉璃瓦脊、檐口线，按设计图示尺寸，以米计算。设计要求安装勾头(卷尾)或博古(宝顶)等时，另按个计算。二、防水 ()屋面防水，按设计图示尺寸的水平投影面积乘以坡度系数，以平方米计算，不扣除房上烟囱、风帽底座、风道和屋面小气窗等所占面积，屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按设计图示
8、尺寸并入屋面工程量内计算；设计无规定时，伸缩缝、女儿墙的弯起部分按250计算，天窗弯起部分按500计算。屋面防水工程量设计总长度总宽度坡度系数弯起部分面积本章定额中屋面防水，坡屋面工程量按斜铺面积加弯起部分；平屋面工程量按水平投影面积加弯起部分，坡度小于130的屋面均按平屋面计算。卷材铺设时的搭接、防水薄弱处的附加层，均包括在定额内，其工程量不单独计算。例6-1某工程如图61所示，屋面板上铺水泥大瓦，计算工程量，确定定额项目。图61 解：瓦屋面工程量（6.000.240.122）(3.640.24)1.118106.062屋面板上铺水泥瓦 套6-1-4定额基价62.89元/102例：某建筑物轴
9、线尺寸5016，墙厚240，四周女儿墙，无挑檐。屋面做法：水泥珍珠岩保温层，最薄处60，屋面坡度i=1.5，1:3水泥砂浆找平层15厚，刷冷底子油一道，二毡三油防水层，弯起250，计算防水层工程量。由于屋面坡度小于130，因此按平屋面防水计算。平面防水面积：(50-0.24)(16-0.24)=784.21762上卷面积：(50-0.24)+(16-0.24)20.25=32.762由于冷底子油已包括在定额内容中，不另计算。因此防水工程量=784.2176+32.76=816.97762 (二)地面防水、防潮层按主墙间净面积，以平方米计算。扣除凸出地面的构筑物、设备基础等所占面积，不扣除柱、垛
10、、间壁墙、烟囱以及单个面积在0.32以内的孔洞所占面积。平面与立面交接处，上卷高度在500以内时，按展开面积并入平面工程量内计算，超过500时，按立面防水层计算。地面防水、防潮层工程量主墙间净长度主墙间净宽度增减面积 (三)墙基防水、防潮层，外墙按外墙中心线长度、内墙按墙体净长度乘以宽度，以平方米计算。墙基防水、防潮层工程量外墙中心线长度实铺宽度内墙净长度实铺宽度 墙基侧面及墙立面防水、防潮层，不论内墙、外墙，均按设计防水长度乘以高度，以平方米计算。(四)涂膜防水的油膏嵌缝、屋面分格缝，按设计图示尺寸，以米计算。三、保温 (一)保温层按设计图示尺寸以立方米计算(另有规定的除外)。保温层的厚度按
11、保温材料的净厚度计算，胶结材料不包括在内。聚氨酯发泡项目，根据不同的发泡厚度，按设计图示的保温尺寸，以平方米计算。混凝土板上架空隔热，不论架空高度如何，均按设计架空隔热面积计算。(二)屋面保温层按设计图示面积乘以平均厚度，以立方米计算。不扣除房上烟囱、风帽底座、风道和屋面小气窗等所占体积。屋面保温层平均厚度保温层宽度2坡度2最薄处厚度 屋面保温层工程量保温层设计长度设计宽度平均厚度 平均厚度指保温层兼做找坡层时，其保温层的厚度按平均厚度计算。宽 度宽 度最 溥 处 厚 度 例6-4保温平屋面尺寸如图64所示，作法如下：空心板上1：3水泥砂浆找平20厚，沥清隔气层一度，1：8现浇水泥珍珠岩最薄处
12、60厚，1：3水泥砂浆找平20厚，PVC橡胶卷材防水，计算工程量，确定定额项目。图64解：高分子卷材防水工程量（48.760.240.652）(15.760.240.652)870.192PVC橡胶卷材防水(平面)套定额6-2-44定额基价524.18元/102屋面保温层平均厚1620.01520.060.12保温层工程量（48.760.24）(15.760.24)0.12784.000.1294.0831：8现浇水泥珍珠岩 套6-3-15(换)定额基价1495.5610.40(129.95127.45)1521.56元/103沥清隔气层工程量（48.760.24）(15.760.24)784
13、.002石油沥青一遍(含冷底子油)平面 套定额6-2-72定额基价42.88元/102砂浆找平层按相应定额计算。(三)地面保温层按主墙间净面积乘以设计厚度，以立方米计算。扣除凸出地面的构筑物、设备基础等所占体积，不扣除柱、垛、间壁墙、烟囱等所占体积。地面保温层工程量（主墙间净长度主墙间净宽度应扣面积）设计厚度 (四)顶棚保温层按主墙间净面积乘以设计厚度，以立方米计算。不扣除保温层内各种龙骨等所占体积，柱帽保温按设计图示尺寸并入相应顶棚保温工程量内。顶棚保温层工程量主墙间净长度主墙间净宽度设计厚度柱帽保温层体积 (五)墙体保温层，外墙按保温层中心线长度、内墙按保温层净长度乘以设计高度及厚度，以立
14、方米计算。扣除冷藏门洞口和管道穿墙洞口所占体积，门洞口侧壁周围的保温，按设计图示尺寸并入相应墙面保温工程量内。墙体保温层工程量（外墙保温层中心线长度设计高度洞口面积）厚度（内墙保温层净长度设计高度洞口面积）厚度洞口侧壁体积 (六)柱保温层按保温层中心线展开长度乘以设计高度及厚度，以立方米计算。柱保温层工程量保温层中心线展开长度设计高度厚度 (七)池槽保温层按设计图示长、宽净尺寸乘以设计厚度，以立方米计算。池壁按立面计算，池底按地面计算。池槽壁保温层工程量设计图示净长净高设计厚度池底保温层工程量设计图示净长净宽设计厚度 四、排水 (一)水落管、镀锌铁皮天沟、檐沟，按设计图示尺寸，以米计算。(二)
15、水斗、下水口、雨水口、弯头、短管等，均以个计算。五、变形缝与止水带，按设计图示尺寸，以米计算。六、耐酸防腐 (一)耐酸防腐工程区分不同材料及厚度，按设计实铺面积以平方米计算。扣除凸出地面的构筑物、设备基础、门窗洞口等所占面积，墙垛等突出墙面部分按展开面积并入墙面防腐工程量内。耐酸防腐平面工程量设计图示净长净宽应扣面积 (二)平面铺砌双层防腐块料时，按单层工程量乘以系数2计算。铺砌双层防腐块料工程量（设计图示净长净宽应扣面积）2 七、定额套用应注意的问题 1、屋面 (1)粘土瓦、水泥瓦屋面板或椽子挂瓦条上铺设项目，工作内容只包括铺瓦、安脊瓦，瓦以下的木基层要套用第五章中“木结构”有关项目。(2)
16、石棉瓦屋面、镀锌铁皮屋面，工作内容包括檩条上铺瓦、安脊瓦，但檩条的制作、安装不包括在定额内，制作及安装另套用相应项目。彩钢压型板屋面，檩条已包括在定额内，不另计算。2、防水 (1)一般屋面基层以上有找坡层、隔气层、保温层、找平层、防水层、隔热层等构造。在本章定额中，分别按各结构层的不同做法列了项目，使用时按设计做法分别套用。(2)本章定额中，不再区分防水部位，只按设计做法套用相应定额。(3)墙面防水及楼地面防水中上卷高度超过500的防水，要套用立面防水项目，其他部位的防水，如屋面(包括上卷)、楼地面(包括上卷高度500以节下)，均套用平面防水项目。(4)刚性防水中，分格嵌缝的工料已包括在定额内，不另套用。卷材防水中，卷材下找平层的嵌缝内容不包括在定额内，发生时按定额有关项目套用。(5)卷材防水中，防水薄弱处的附加层、卷材接缝、收头及冷底子油基层均包括在定额内，不再另套项目。(6)6-2-5防水砂浆20厚项目，只适用于基础做防潮层的情况。3、保温 (1)本章定额中，保温层按保温部位的不同列的项目，使用时，按保温位置及设计做法套用相应定额即可。(2)楼板上、屋面板上、地面的保温，可套用砼板
