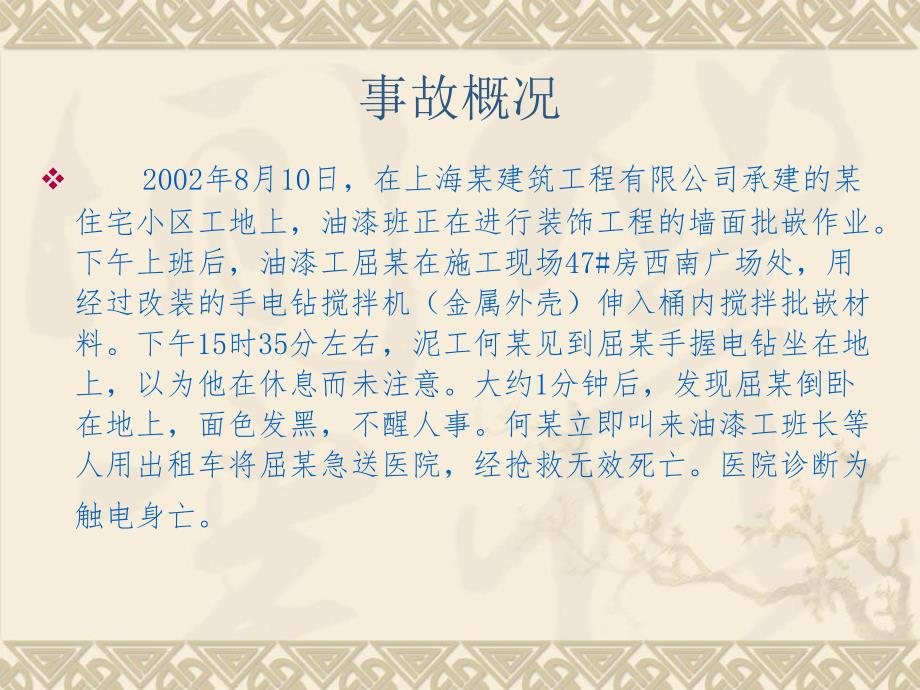

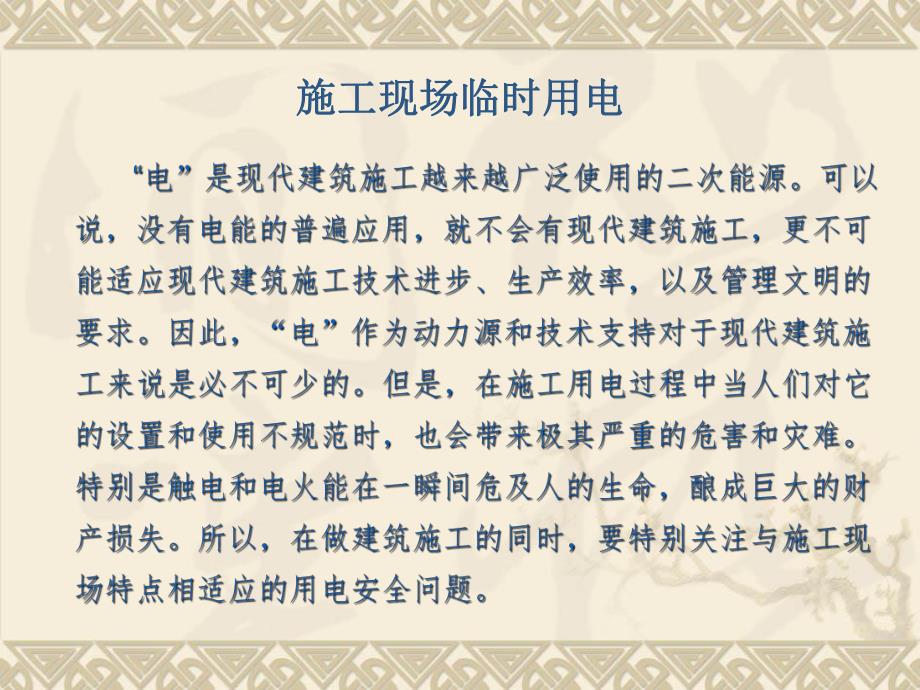

1、施工现场临时用电施工现场临时用电安全检查要点安全检查要点 施工现场临时用电施工现场临时用电事故概况v 2002年8月10日，在上海某建筑工程有限公司承建的某住宅小区工地上，油漆班正在进行装饰工程的墙面批嵌作业。下午上班后，油漆工屈某在施工现场47#房西南广场处，用经过改装的手电钻搅拌机（金属外壳）伸入桶内搅拌批嵌材料。下午15时35分左右，泥工何某见到屈某手握电钻坐在地上，以为他在休息而未注意。大约1分钟后，发现屈某倒卧在地上，面色发黑，不醒人事。何某立即叫来油漆工班长等人用出租车将屈某急送医院，经抢救无效死亡。医院诊断为触电身亡。事故原因分析v1、直接原因v 屈某在现场施工中用不符合安全使用
2、要求的手电钻搅拌机，本人又违反规定私接电源，加之在施工中赤脚违章作业，是造成本次事故的直接原因。v2、间接原因v 项目部对职工、班组长缺乏安全生产教育，现场管理不到位，责任不明，职责不清，履职不到位，发现问题未能及时制止；况且用自制的手枪钻作搅拌机使用，在接插电源时，未经漏电保护，违反“三级配电，二级保护”原则，人员业务素质不够，不懂、不会、装懂，一知半解，是造成本次事故的间接原因。v3、主要原因v 公司虽对职工进行过进场的安全生产教育，但缺乏有效的操作规程和安全检查，加之屈某自我保护意识差，是造成本次事故的主要原因。事故处理结果v1、本起事故直接经济损失约为16万元。v2、事故发生后，施工单
3、位根据事故调查小组的意见，对本次事故负有一定责任者进行了相应的处理：v （1）公司法人代表姚某，对安全生产管理不力，对本次事故负有领导责任，责令其作书面检查。v （2）项目经理朱某，放松对职工的安全生产管理和遵章守纪的教育，对本次事故负有管理责任，责令其作出书面检查，并处以罚款。v （3）项目部安全员叶某，对施工现场安全生产监督检查不力，对本次事故负有一定责任，给予罚款的处分。v （4）项目部油漆班长包某，提供不符合安全规定的电动工具，对本次事故负有一定责任，给予罚款的处分。v （5）油漆工屈某，自我保护安全意识差，违章用电，赤脚作业，违反了安全生产规章制度，对本次事故负有一定责任，因本人已死
4、亡，故不予追究。临时用电（JGJ46-2005）一、术语，代号二、临时用电管理三、外电线路及电气设备防护四、接地与防雷五、配电室及自备电源六、配电线路七、配电箱及开关箱八、电动建筑机械和手持式电动工具九、照明三级配电TN-S接零保护系统两级保护一一 总则总则 1、适用范围：本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。2、三大用电原则：（1）三级配电系统；（2）TN-S接零保护系统；（3）二级漏电保护系统。施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强
5、制性标准的规定。1、三级配电v什么是三级配电？为什么采用三级配电，而不是一级或者二级配电？v从电源到用电设备之间经过三个配电装置。总配电箱电源（或变压器）分配电箱分配电箱开关箱 开关箱开关箱 开关箱无无规规定定30m3m一级二级三级四大规则：1、分级分路；2、压缩配电间距；3、动照分设；4、环境安全。（开关箱：一机一闸一漏一箱）设在靠近电源处设在用电设备或负荷相对集中区2、TN-S接零保护系统v 国际电工委员会（IEC）对此做了统一规定，将低压配电系统分为三种，即TN、TT、IT三种形式。其中，第一个大写字母T表示电源变压器中性点直接接地；I则表示电源变压器中性点不接地（或通过高阻抗接地）。第
6、二个大写字母T表示电气设备的外壳直接接地，但和电网的接地系统没有联系；N表示电气设备的外壳与系统的接地中性线相连。vTN系统：电源变压器中性点接地，设备外露部分与中性线相连。vTT系统：电源变压器中性点接地，电气设备外壳采用保护接地。vIT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。vT：Terre（大地）；N：Neuter（中性的，不带电的）；C：Combine（合并）；S：Seprare（分离）；I：Isolation（隔离，绝缘）。vTT、TN-C、TN-S比较如下：用电原则v（1）TT系统：L1L2L3NR1R2 假设L3短路，那么设备外壳
7、电压及短路电流计算如下：（1）V=（R2/R1+R2+R火线）220=（1/1+1）220=110V,R1=R2=4，R火线可忽略不计。（2）V=（R2/R1+R2+R火线）220=（10/4+10）220=157V,R1=4，R2=10，R火线可忽略不计。（3）I=110/4=27.5A (27.5/1.5=18.3A)(4)I=157/10=15.7A注：短路电流太小不能满足需求；电流太小切断电源时间较长，设备外壳带危险电压时间也较长。注：接地电阻值不确定性（受土质、化学介质、含水率等影响）；需接地的设备较多。用电原则v（2）TN-C系统：L1L2L3NR1L1、L2、L3用电量不平衡15
8、%，N线带电，导致设备外壳带电。用电原则v（3）TN-S系统：L1L2L3NR1 假设L3短路，那么设备外壳电压及短路电流计算如下：（1）V=（R零/R火+R零）220=（1/1+1）220=110V,R1=R2=1（比如16mm2铝线，2/公里，取半公里）。（2）V=（R2/R1+R2+R火线）220=（2/2+1）220=147V,R零=2=2R2。（3）I=110/1=110A (4)I=147/1=147A注：（1）故障点对地电流较大，断开时间较短；（2）保证设备额定电流较大。PEPE线：专用保护零线（产生于电源；总漏保前端、覆盖全场、设备外壳）几种供电方式的区别某工地接地保护示意图某
9、工地接地保护示意图TN-S 接零保护系统接零保护系统3、两级漏电保护v两级漏电保护是哪两级？漏电保护器动作电流、时间如何选择？一样大还是有级差？v（1）漏电保护器极数和线数必须与负荷的相数和线数保持一致。v（2）漏电保护器的电源进线类别(相线或零线)必须与其进线端标记一一对应，不允许交叉混接。更不允许将PE线当N线接入漏电保护器。v（3）漏电保护器在结构选型时，宜选用无辅助电源型(电磁式)产品，或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。若选用辅助电源故障时不能断开的辅助电源型(电子式)产品，应同时设置缺相保护。v（4）漏电保护器必须与用电工程合理的接地系统配合使用，才能形成完备
10、、可靠的防触电保护系统v（5）开关箱漏电动作电流30mA、漏电动作时间0.1S，各级漏保之间动作电流要有级差，且动作电流动作时间30mA.S。v总配电箱：总路设漏保，分路不设；总路不设，分路设；不重复设置。v存在问题（1）无开关箱，直接从二级箱接电，也就无从设漏电保护器；（2）跳过漏保接电；（3）漏保损坏。漏电保护器的工作原理漏电保护器的工作原理v 如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。v1、为什么设置
11、30mA：v感知电流：引起人的感觉最小电流。-男为1.1mA女为0.7mA；v摆脱电流：人触电以后能自主摆脱电源的最大电流。-男为16mA女为10.5mA，儿童要较成人为小；v致命电流：在较短时间内危及生命引起心室颤动的最小电流。从两个方面理解-一是电流达到50mA就会引起心室颤动，有生命危险，而100mA以上的电流则足以将人致死，30mA以下暂时不会有生命危险。v2、为什么设置0.1秒：v人的心脏每收缩扩张一次有0.1秒的间歇，而在这0.1秒内，心脏对电流最敏感，若电流在这一瞬间通过心脏，即使电流较小，也会引起心脏颤动，造成危险。v3、电伤害：电击伤、电伤v（1）电击伤：人体触电后由于电流通
12、过人体的各部位而造成的内部器官在生理上的变化，如呼吸中枢麻痹、肌肉痉挛、心室颤动、呼吸停止等。v（2）电伤：当人体触电时，电流对人体外部造成的伤害，称为电伤。如电灼伤、电烙印、皮肤金属化等。配电箱电器及系统接线示意图v一级配电箱二级分配电箱开关箱一级配电箱L1、L2、L3电源PE端子板N线隔离开关：可见分断点断路器或熔断器（具有短路、过载等功能）总路隔离开关断路器或熔断器隔离开关断路器或熔断器隔离开关断路器或熔断器分路(以两个分路为例)漏电保护器漏电保护器N线端子板L1、L2、L3L1、L2、L3重复接地二级分配电箱L1、L2、L3一级箱PE端子板N线隔离开关：可见分断点断路器或熔断器（具有短
13、路、过载等功能）总路隔离开关断路器或熔断器隔离开关断路器或熔断器隔离开关断路器或熔断器分路(以两个分路为例)漏电保护器漏电保护器N线端子板L1、L2、L3L1、L2、L3重复接地PE线二二 术语、代号术语、代号v一、术语：v1.低压：交流额定电压在1KV及以下的电压。v2.高压：交流电压在1KV以上的电压。v3.外电线路：施工现场临时用电工程配电线路以外的电力线路。v4.电气设备：发电、变电、输电、配电或用电的任何项目或产品、诸如电机、变压器、电器、测量仪表、保护电器、布线系统、和电气用具，泛指上述设备及其机械连载体或机械结构体，如各种电动机械、电动工具、灯具、电焊机等。v5.接地：设备的一部
14、分为形成导电通路与大地的连接。v6.工作接地：为了电路或设备达到运行要求的接地，如变压器中性点和发电机中性点的接地。v7、重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的接地。v8.接地体：埋入地中并与大地接触的金属导体。v9.人工接地体：人工埋入地中的接地体。v10.自然接地体：施工前已埋入地中，兼作接地体的各种构件，如钢筋混凝土基础、金属井管、金属管道（非燃气）等。v11.接地线：连接设备和接地体的金属导体（包括连接螺栓）。v12.接地装置：接地体和接地线的总和。v13.接地电阻：接地装置的对地电阻。v14.相线：由三相电源（发电机或变压器）的三个独立电源端引出的三条电源线（L
15、1、L2、L3或A、B、C表示），又称端线，俗称火线。v15.中性点：三相电源作Y联接时的公共连接端。v16.零线：中性点接地时，由中性点引出的导线。v17.工作零线：中性点接地时，由中性点引出、并作为电源线的导线，工作时提供电流通路。v18.保护零线：中性点接地时，由中性点或中性线引出，不作为电源线，仅用作连接电气设备外露可导电部分的导线，工作时仅提供漏电电流通路。v19.保护线：在保护接零系统中，保护零线的简称。v20.电气连接：导体与导体之间直接提供电气通路的连接（接触电阻近于零）。v二、符号：v1、Dk-电源隔离开关。v2、H-照明器v3、L1、L2、L3-三相电路的三相相线。v4、M
16、-电动机。v5、N-中性点、中性线、工作零线。v6、NPE-具有中性和保护线两种功能的接地线，又称保护中性线。v7、PE-保护零线、保护线。v8、RCD-漏电保护器，漏电断路器。v9、T-变压器。v10、TN-电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统。v11、TN-C-工作零线与保护零线合一的接零保护系统。v12、TN-C-S-工作零线与保护零线前一部分合一，后一部分分开设置的接零保护系统。v13、TN-S-工作零线与保护零线分开的接零保护系统。v14、TT-电源中性点直接接地，电气设备外露可导电部分直接接地的接地保护系统，其中电气设备的接地点独立于电源中性点接地点。v15、W-电焊机。三三 临时用电管理临时用电管理1、临时用电组织设计、临时用电组织设计2、电工及用电人员、电工及用电人员3、安全技术档案、安全技术档案1 1、临时用电组织设计、临时用电组织设计施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。施工现场临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施。临时用电组织设计内容 现场勘测
