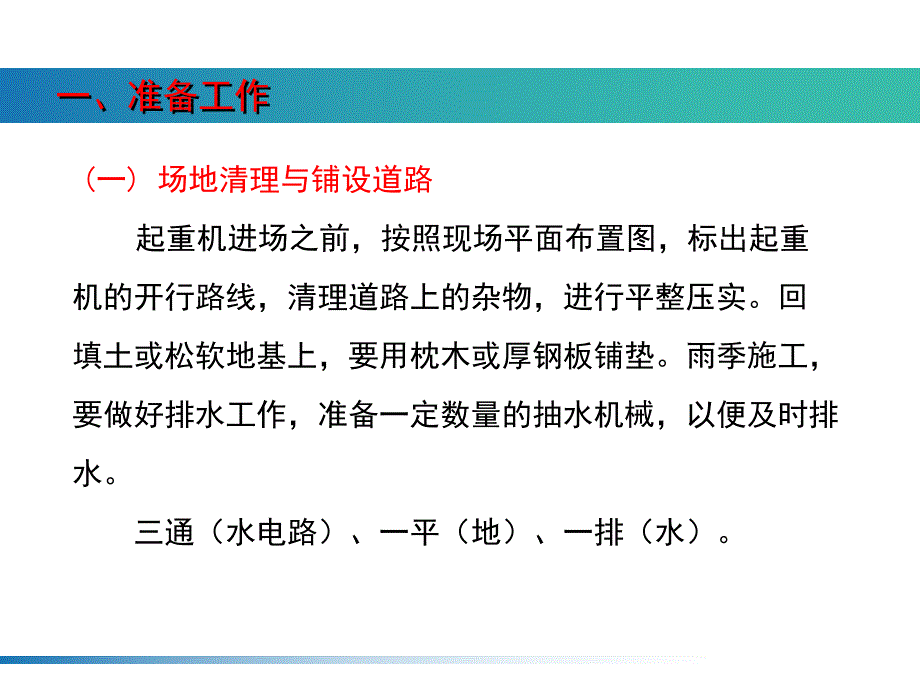

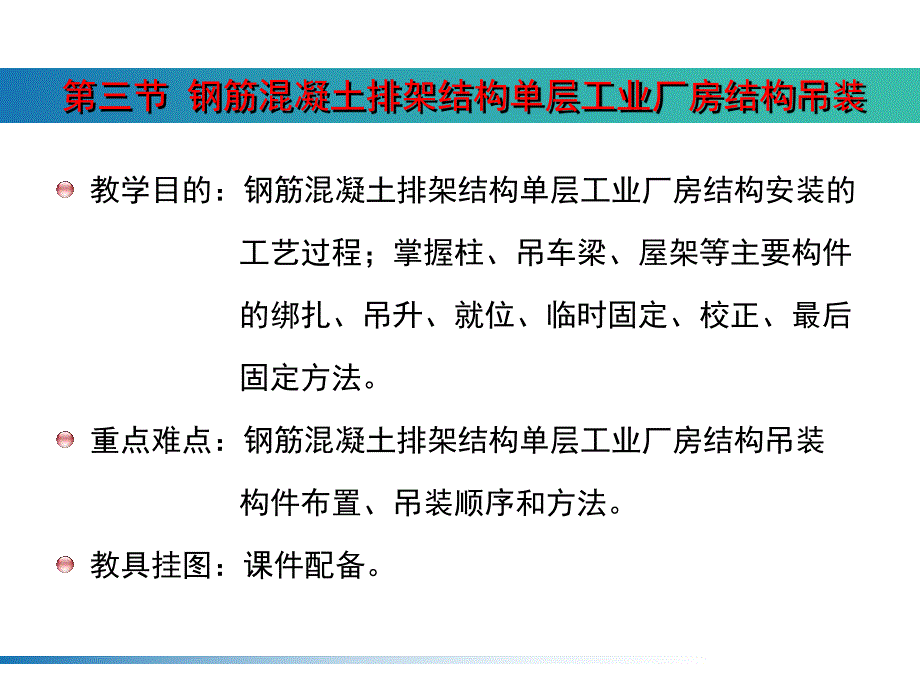

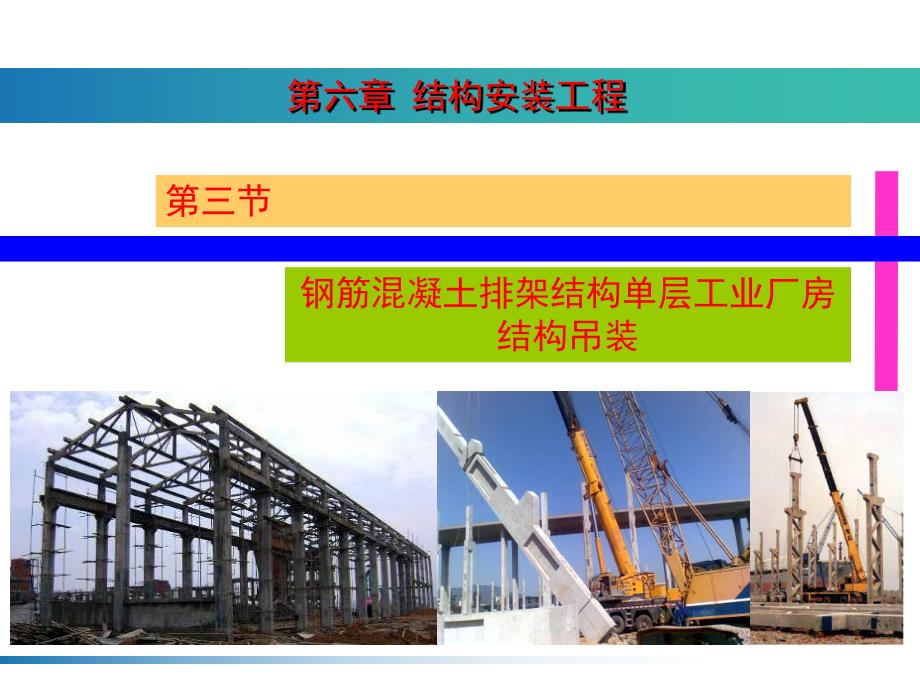

1、第六章 结构安装工程第三节钢筋混凝土排架结构单层工业厂房结构吊装第三节 钢筋混凝土排架结构单层工业厂房结构吊装教学目的：钢筋混凝土排架结构单层工业厂房结构安装的 工艺过程；掌握柱、吊车梁、屋架等主要构件 的绑扎、吊升、就位、临时固定、校正、最后 固定方法。重点难点：钢筋混凝土排架结构单层工业厂房结构吊装 构件布置、吊装顺序和方法。教具挂图：课件配备。一、准备工作(一)场地清理与铺设道路 起重机进场之前，按照现场平面布置图，标出起重机的开行路线，清理道路上的杂物，进行平整压实。回填土或松软地基上，要用枕木或厚钢板铺垫。雨季施工，要做好排水工作，准备一定数量的抽水机械，以便及时排水。三通（水电路）
2、、一平（地）、一排（水）。一、准备工作(二)构件的检查与清理 （1）构件强度检查。吊装时构件砼强度不低于设计强度的75%，大跨度构件应达到100%强度。（2）构件外形尺寸、预埋件的位置及大小。（3）构件的表面。（4）吊环位置及变形。一、准备工作（三）构件的弹线与编号 （1）柱子：在柱身三面弹出安装中心线，在柱顶与牛腿面上还要弹出安装屋架及吊车梁的定位线。（2）屋架：屋架上弦顶面应弹出几何中心线；并从跨中向两端分别弹出天窗架、屋面板或檩条的安装定位线；在屋架两端弹出安装中心线。（3）梁：在两端及顶面弹出安装中心线。（4）编号：应按图纸将构件进行编号。一、准备工作（四）杯形基础的准备 各柱杯底按牛
3、腿标高抄平一致后填细石混凝土；检查杯口的尺寸并弹线（杯口顶面十字交叉定位中心线）。一、准备工作（五）构件的运输 1、保证构件不变形、不损坏。2、构件的强度达到75%以上方可运输。3、构件的支垫位置要正确。4、按施工组织设计的位置堆放，以免造成二次就位。（六）构件的堆放 1、与设计受力简图相符。2、构件吊环向上。3、堆放层数满足要求。(梁23层，屋面板6块）。一、准备工作（一）柱子的吊装 1.绑扎 柱的吊装有单机一点起吊（中小型柱）、两点起吊或双机抬吊（重型柱或配筋少而细长的柱）等方法。柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和起重机性能确定。一点绑扎：用于中小型柱（13吨），绑扎点
4、在牛腿根部（实心处，否则加方木垫平）；两点绑扎：用于重型柱或配筋少而细长柱（抗风柱）；三点绑扎：用于重型柱，双机抬吊。两、三点绑扎须计算确定位置，合力作用点高于柱重心。（一）柱子的吊装 斜吊绑扎法 当柱平卧起吊的抗弯刚度满足要求时采用斜吊绑扎法。此法柱无需翻身，起重钩低于柱顶，当柱身较长、起重机臂长不够时较为方便。但因柱身倾斜，起吊后柱身与杯底不垂直，对中就位较困难。斜吊法绑扎示意柱的斜吊绑扎法（一）柱子的吊装 直吊绑扎法 当柱平卧起吊的抗弯刚度不足时，需先将柱翻身后再绑扎起吊。此法吊索从柱两侧引出，上端通过卡环或滑轮挂在铁扁担上，柱身成垂直状态，便于插入杯口和对中校正，由于铁扁担高于柱顶，起
5、重臂长度稍长。（一）柱子的吊装（一）柱子的吊装 叠层平卧的柱在翻身 柱的直吊绑扎法（一）柱子的吊装绑扎方法绑扎方法斜吊绑扎法斜吊绑扎法直吊绑扎法直吊绑扎法起重杆长度要求较小要求较长柱的宽面抗弯能力要求满足仅要求窄面满足预制柱翻身无需翻身（满足吊装要求时）柱需翻身吊装施工起吊后柱身与杯底不垂直（施工不方便）起吊后柱身与杯底垂直（施工方便）斜吊绑扎法和直吊绑扎法对比（一）柱子的吊装 2.吊升 单机旋转法、单机滑行法 双机抬吊旋转法、双机抬吊滑行法一般柱重型柱（一）柱子的吊装 （1）单机旋转法吊升 柱布置时柱脚靠近杯口，柱的绑扎点、柱脚与杯口中心三者均位于起重半径的园弧上（即三点共弧），起吊时，起重
6、机边升钩、边回转，使柱绕柱脚旋转而成直立状态，吊离地面插入杯口。特点：旋转法振动小、效率高，一般中小型柱多采用旋转法吊升，但此法对起重机的回转半径和机动性要求较高，适用于自行式（履带式）起重机吊装。（一）柱子的吊装 其施工要点是保持柱脚位置不动，并使柱的吊点，柱脚中心和杯口中心三点共圆。a）旋转过程 b）平面布置旋转法吊柱3a)b)OR21OOO（一）柱子的吊装 （2）单机滑行法吊升 柱布置时吊点靠近杯口，柱的绑扎点与杯口中心均位于起重半径的园弧上（即两点共弧），起吊时，起重机只升钩、不回转，使柱脚沿地面滑行，至柱身直立吊离地面插入杯口。此法的特点是柱的布置灵活、起重半径小、起重杆不转动，操作
7、简单，适用于柱子较长较重、现场狭窄或桅杆式起重机吊装。（一）柱子的吊装 其施工要点是柱的吊点要布置在杯口旁；并与杯口中心两点共圆弧。b)a)OOOOR312a）滑行过程 b）平面布置滑行法吊柱（一）柱子的吊装 （3）双机抬吊旋转法 双机抬吊旋转法，是用一台双机抬吊旋转法，是用一台起重机抬柱的上吊点，另一台抬起重机抬柱的上吊点，另一台抬柱的下吊点，柱的布置应使柱的下吊点，柱的布置应使两个两个吊点吊点与与基础中心基础中心分别处于分别处于起重半起重半径的圆弧上径的圆弧上，起吊绑扎点尽量靠，起吊绑扎点尽量靠近杯口。主机起吊上柱，副机起近杯口。主机起吊上柱，副机起吊柱脚。随着主机起吊，副机进吊柱脚。随着
8、主机起吊，副机进行行跑吊跑吊和和回转回转，将柱脚递送至杯，将柱脚递送至杯口上方，主机单独将柱子就位。口上方，主机单独将柱子就位。二、构件的吊升方法及技术要求 （2）双机抬吊滑行法 当柱的重量较大，使用一台起重机无法吊装时，可以采用双机抬吊。柱应斜向布置，起吊绑扎点尽量靠近基础杯口。两台起重机停放位置相对而方，其吊钩均应位于基础上方。起吊时，两台起重机以相同的升钩、降钩、旋转速度工作，故宜选择型号相同的起重机。吊装步骤：柱翻身就位 柱脚下设置托板、滚筒，铺好滑道 两机相对而立、同时起钩将柱吊离地面 同时落钩、将柱插入基础杯口。（一）柱子的吊装 3.就位和临时固定 就位：直吊法时，应将柱悬离杯底2
9、050mm处对位，斜吊法时则需将柱送至杯底，在吊索的一侧的杯口插入两个楔子，再通过起重机回转使其对位。对位时，在柱四周向杯口内放入8只楔子，用撬棍拨动柱脚，使吊装准线对准杯口上的吊装准线。临时固定：对位后，应将塞入的8只楔子逐步打紧作临时固定，以防对好线的柱脚移动。细长柱子的临时固定应增设缆风。（一）柱子的吊装（一）柱子的吊装（一）柱子的吊装 4.校正和最后固定 柱的校正包括标高校正、平面位置校正和垂直度的校正。标高校正在吊装前通过调整杯底标高已经校正；平面位置校正通过对位在临时固定前已经校正。柱的校正主要是垂直度的校正，用两台经纬仪从柱的两个垂直方向同时观测柱的正面和侧面的中心线进行校正。柱
10、的平面位置校正主要有钢钎校正法、反推法两种方法。（一）柱子的吊装 反推法校正柱平面位置 钢钎法校正柱垂直度平面位置校正（一）柱子的吊装 反推法校正柱平面位置 钢钎法校正柱垂直度 柱的垂直度校正 垂直度校正的常用方法有：螺旋千斤顶校正法（平顶、斜顶、立顶）、敲打楔块法、钢管撑杆校正法、缆风校正法等。（一）柱子的吊装钢管撑杆校正法1钢管校正器；2头部摩擦板；3底板；4钢柱；5转动手柄 25134156243千斤顶斜顶法1柱中线；2铅垂线；3楔块；4柱；5千斤顶；6卡座（一）柱子的吊装（一）柱子的吊装 最后固定：校正完后应及时在柱底四周与基础杯口的空隙之间浇筑细石砼,捣固密实，使柱完全嵌固在基础内作
11、为最后固定。浇筑工作分两次进行，第一次浇至楔块底面，待砼强度达25%设计强度后，拔出楔块再第二次浇筑砼至杯口顶面。（一）柱子的吊装（二）吊车梁的吊装 1.绑扎、吊升、就位与临时固定 吊车梁的吊装必须在基础杯口二次灌浆的砼强度达设计强度的75%以上方可进行。吊车梁应两点绑扎、对称起吊，两端用溜绳控制。就位时缓慢落钩，一次对好纵轴线，避免在纵轴线方向撬动吊车梁而导致柱偏斜。（二）吊车梁的吊装（二）吊车梁的吊装 2.校正和最后固定 吊装后需校正标高、平面位置和垂直度。标高的校正：在基础杯底调整时基本完成，如仍有误差，可在铺轨时，在吊车梁顶面抹一层砂浆来找平。垂直度校正：用垂球检查，偏差应在5mm以内
12、，可在支座处加铁片垫平。平面位置校正：主要检查吊车梁纵轴线和跨距是否符合要求。常用通线法及平移轴线法。通线法 通线法（拉钢丝法）是根据柱的定位轴线，在厂房跨端地面定出吊车梁的安装轴线位置并打入木桩。用钢尺检查两列吊车梁的轨距是否符合要求，然后用经纬仪将厂房两端的四根吊车梁位置校正正确。在校正后的柱列两端吊车梁上设支架（高约200mm），拉钢丝通线并悬挂悬物拉紧。检查并拨正各吊车梁的中心线。平移轴线法 平移轴线法。在柱列边设置经纬仪，逐根将杯口上柱的吊装准线投影到吊车梁顶面处的柱身上，并作出标志。若柱安装准线到柱定位轴线的距离为a，则标志距吊车梁定位轴线应为-a。可据此来逐根拨正吊车梁的安装纵轴
13、线，并检查两列吊车梁之间的跨距LK是否符合要求。最后固定 吊车梁的最后固定，是在吊车梁校正完毕后，用连接钢板与柱侧面、吊车梁顶端的预埋铁件相焊接，并在接头处支模，浇筑细石混凝土。（三）屋架的吊装 屋架吊装的施工顺序是：绑扎、扶直就位、吊升、对位、临时固定、校正和最后固定。1、绑扎 屋架绑扎点应设在上弦节点处，左右对称。吊点的数目及位置一般由设计确定，设计无规定时应经吊装验算确定。当屋架跨度18m时采用两点绑扎；屋架跨度为1824m时采用四点绑扎；跨度为3036m时采用9m横吊梁、四点绑扎。吊索与水平面的夹角不小于45。（三）屋架的吊装（三）屋架的吊装 2.屋架的扶直与就位 屋架是平卧生产，吊装
14、前必须先翻身扶直。由于屋架平面刚度差，翻身中易损坏，应事先进行吊装验算，18m以上的屋架应在屋架两端用方木搭设井字架，高度与下一榀屋架上平面同，以便屋架扶直后搁置其上。扶直方法有正向扶直和反向扶直，应尽可能采用正向扶直。（三）屋架的吊装 正向扶直 起重机位于屋架下弦一边，首先以吊钩对准屋架上弦中心，收紧吊钩，然后略略起臂使屋架脱模，随即起重机升钩升臂使屋架以下弦为轴缓缓转为直立状态。（三）屋架的吊装 反向扶直 起重机位于屋架上弦一边，首先以吊钩对准屋架上弦起重机位于屋架上弦一边，首先以吊钩对准屋架上弦中心，接着中心，接着升钩并降臂升钩并降臂，使屋架以下弦为轴缓缓转为直立，使屋架以下弦为轴缓缓转
15、为直立状态。状态。（三）屋架的吊装 24m以上的屋架当验算抗裂度不够时，可在屋架下弦中节点处设置垫点，使屋架在翻身过程中下弦中节点始终着实。扶直后，下弦的两端应着实、中部则悬空，因此中垫点的厚度应适中。屋架高度1.7m时，应加绑木、竹或钢管横杆，以加强屋架平面刚度。（三）屋架的吊装 3.屋架的吊升、对位与临时固定 屋架起吊后保持水平、不晃动、倾翻，吊离地面30cm后将屋架中心对准安装位置中心，然后徐徐垂直升钩，吊升超过柱顶约30cm，用溜绳旋转屋架使其对准柱顶，落钩时应缓慢进行，并在屋架接触柱顶时即刹车进行对位；（三）屋架的吊装 钢屋架吊装 钢屋面梁吊装钢筋混凝土屋架吊装（三）屋架的吊装 屋架
