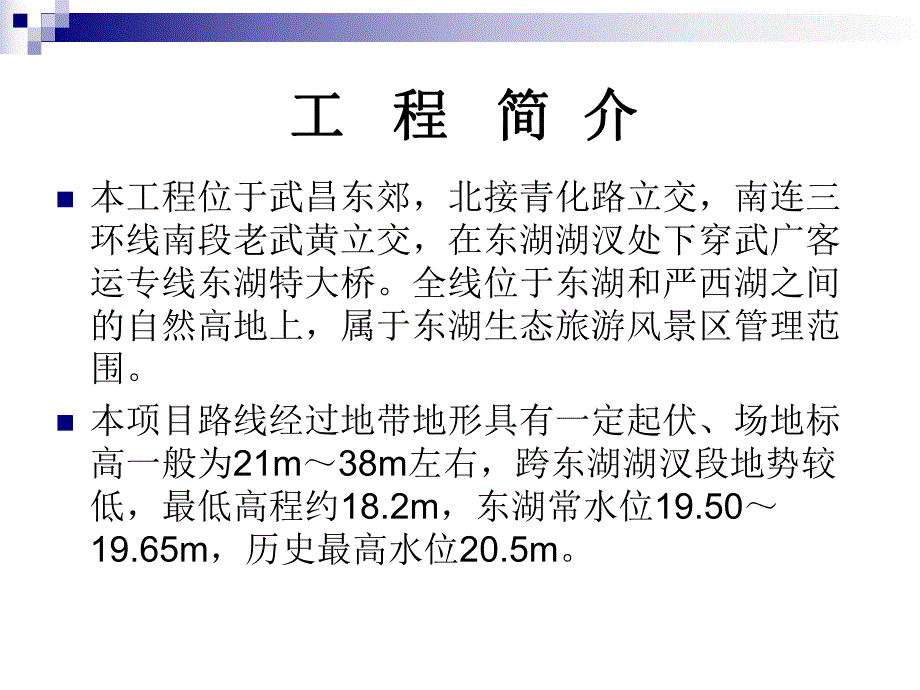

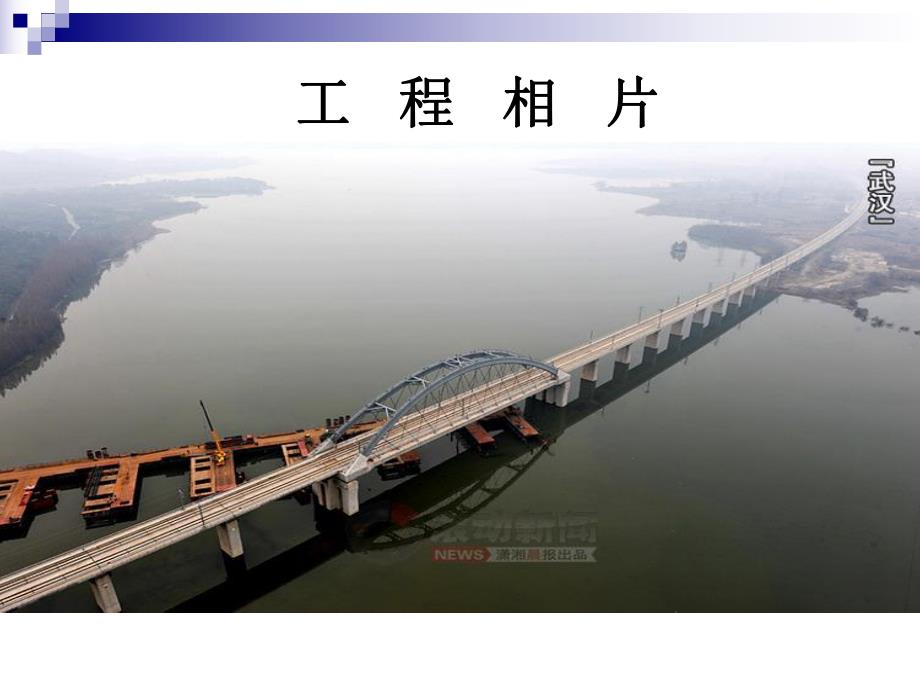

1、工工 程程 技技 术术 交交 流流 工工 程程 相相 片片 工工 程程 简简 介介n本工程位于武昌东郊，北接青化路立交，南连三环线南段老武黄立交，在东湖湖汊处下穿武广客运专线东湖特大桥。全线位于东湖和严西湖之间的自然高地上，属于东湖生态旅游风景区管理范围。n本项目路线经过地带地形具有一定起伏、场地标高一般为21m38m左右，跨东湖湖汊段地势较低，最低高程约18.2m，东湖常水位19.5019.65m，历史最高水位20.5m。工工 程程 简简 介介n全线均为桥梁，全长1860m，上部结构主梁采用30m跨简支预应力混凝土小箱梁，双幅每跨共8片，箱梁中心距3.3m，梁高1.7m。预制箱梁边梁顶宽2.
2、8m，中梁顶宽2.5m，底宽1.15m，腹板水平厚1828cm，底板厚1827cm，顶板厚18cm。主梁在墩顶和跨中设横隔梁连接，横隔梁厚2025cm，预制梁单片吊装重量分别为：边梁104.6吨，中梁99.9吨。工工 程程 简简 介介n下部结构采用双柱式墩，本标段采用B型桥墩。B型桥墩采用1.4m1.2m带倒角方形钢筋混凝土双柱式墩，墩柱间距5.6m，盖梁中部高度1.5m，悬臂端部高度高0.7190.744m；每根墩柱下设置两根1.5m桩基础，桩间距5.6m，桩顶设2m高承台与墩身连接。n桩基直径1.5m共248根，其中水上桩58根。临临 时时 栈栈 桥桥http:/ 桩基施工流程桩基施工流程
3、9八个方面的 问 题1护筒冒水钻孔灌注桩施工常见问题4桩底沉渣3 成孔偏斜2 缩 颈5塌孔、溶洞6卡 管7钢筋笼上浮8 断 桩钻 孔过程中灌 注过程中钻孔灌注桩施工常见问题 桩桩 基基 础础n 桥梁的桩基础根据施工方法的不同可分为：沉入桩、钻孔桩、挖孔桩，而钻孔桩则是桥梁桩基础中比较常见的一种施工方法。而钻孔桩的施工在施工过程中受到的因素比较多，容易产生断桩等施工通病。n 针对本工程遇到的问题，作如下分析和防治措施。一、钻孔中出现的质量问题及处理措施 钻孔灌注桩施工中常用钻机钻孔灌注桩施工中常用钻机CZ-9型冲击钻机JKL8型冲击钻机 护护 筒筒 冒冒 水水 护筒外壁冒水，严重的会引起地基下沉
4、，护筒倾伴和移位，造成钻孔偏斜，甚至无法施工。造成原因：埋设护筒的周围不密实，或护筒水位差太大，或钻头起落时碰撞 防治措施：在埋筒时，坑地与四周应选用最佳含水量的粘土分层夯实。在护筒的适当高度开孔，使护筒内保持1.0m-1.5m的水头高度。钻头起落时，应防止碰撞护筒。发现护筒冒水时，应立即停止钻孔，用粘土在四周填实加固，若护筒严重下沉或移位时，则应重新定位后安装护筒。缩颈:缩颈即孔小于设计孔径。造成原因:软土层受地下水影响和周边车辆振动。塑性土膨胀，造成缩孔。钻锤磨损过甚，焊补不及时。防治措施:在软塑土地层采用失水率小的优质泥浆护壁，降低失水量。成孔时，应加大泵量，加快成孔速度，快速通过，在成
5、孔一段时间内，孔壁形成泥皮，则孔壁不会渗水，亦不会引起膨胀。及时焊补钻锤，或在其外侧焊接一定数量的合金刀片，在钻进或起钻时起到扫孔作用。如出现缩颈，采用上下反复扫孔的办法，以扩大孔径。成孔偏斜成孔壁桩孔出现较大垂直偏差或弯曲。造成原因:1、施工现场不平整，不坚实，地面软弱或软硬不均匀，在支架上钻孔时，支架的承载力不足，发生不均匀沉降，导致钻杆不垂直。2、钻机部件磨损，接头松动，钻杆弯曲。3、钻头晃动偏离轴线，扩孔较大。4、土层呈斜状分布或土层中夹有大的孤石或其它硬物等情形。5、施工检测控制不到位。成孔偏斜成孔壁桩孔出现较大垂直偏差或弯曲。防治措施：1、先将场地夯实平整，轨道及枕木宜均匀着地，支
6、架的承载力应满足要求，在发生不均匀沉降时，必须随时调整。2、钻机就位时，应使转盘，底座水平，使天轮的轮缘、钻杆的卡盘和护筒的中心在同一垂直线上，并在钻进过程中防止位移，在不均匀地层中钻孔时，采用自重大、钻杆刚度大的钻机。成孔偏斜成孔壁桩孔出现较大垂直偏差或弯曲。防治措施：3、进入不均匀地层、斜状岩层或碰到孤石时，钻速要加慢档。另外安装导正装置也是防止孔斜的简单有效的方法。4、钻孔偏斜时，可提起钻头，上下反复扫钻几次，以便削去硬土，如纠正无效，应于孔中局部回填粘土至偏孔处0.5m以上，待沉积密实后再钻。桩底沉渣量过多 对于承载桩来说，如果沉渣量过大，势必造成桩受荷时发生大量沉降，同样使桩的承载力
7、失效，因此钻孔灌注桩的沉渣量检查是施工控制中的一项关键工作。造成原因：检查不够认真，清孔不干净或未进行二次清孔；泥浆比重过小或泥浆注入量不足而难于将沉渣浮起；钢筋笼吊放过程中，未对准孔位而碰撞孔壁使泥土坍落桩底；清孔后，待灌时间过长，致使泥浆沉积。桩底沉渣量过多防治措施：1、加强对沉淀层的检查力度和意识2、成孔后，钻头提高孔底10cm-20cm，保持慢速空转，维持循环清孔时间不少于30min。采用性能较好的泥浆，控制泥浆的比重和粘度，不要用清水进行置换。3、钢筋笼吊放时，使钢筋笼的中心与桩中心保持一致，避免碰撞孔壁。可采用钢筋笼冷压接头工艺加快对接钢筋笼速度，减少空孔时间，从而减少沉渣。下完钢
8、筋桩底沉渣量过多防治措施：笼后，检查沉渣量，如沉渣量超过规范要求，则应利用导管进行二次清孔，直至孔口返浆比重及沉渣厚度均符合规范要求。4、开始灌注混凝土时，导管底部至孔底的距离宜为30cm-40cm，应有足够的混凝土储备量，使导管一次埋入混凝土面以下1.0m以上，以利用混凝土的巨大冲击力溅除孔底沉渣，达到消除孔底沉渣的目的。塌孔、溶洞或裂隙造成原因：1、孔壁坍陷的主要原因是土质松散，泥浆护壁不好，护洞周围未用粘土紧密填封以及护筒内水位不高。钻进速度过快、空钻时间过长、成孔后待灌时间过长和灌注时间过长也会引起孔壁坍陷。2、当遇到小溶洞或裂缝时，可能发生孔内泥浆均匀缓慢下降的现象。3、地下水流量大
9、，护壁及钢护筒不起作用，造成塌孔。钻进过程中，如发现排出的泥浆中不断出现气泡，或泥浆突然漏失，则表示有孔壁坍陷、溶洞或裂隙的迹象。塌孔、溶洞或裂隙 防治措施：1、在松散易坍的土层中，适当埋深护筒，用粘土密实填封护筒四周，使用优质的泥浆，提高泥浆的比重和粘度，保持护筒内泥浆水位高于地下水位。搬运和吊装钢筋笼时，应防止变形，安放要对准孔位，避免碰撞孔壁，钢筋笼接长时要加快焊接时间，在保证施工质量的情况下，尽量缩短灌注时间。2、当遇到小溶洞或裂隙且发生孔内泥浆均匀缓慢下降的现象的时候，可采用在泥浆中加适量水泥，增大泥浆比重及其护壁效果；当遇到塌孔、溶洞或裂隙 防治措施：大溶洞时，孔内泥浆急剧下降的情
10、况，可采用粘土或碎石回填后重新钻孔。3、当遇到地下水流量大，护壁及下钢护筒均不起作用时，可采用在本桩附近井点降水的方法，降低孔内地下水位，甚至砼浇注完毕。4、利用回浆泵。塌孔、溶洞或裂隙塌孔、溶洞或裂隙塌孔、溶洞或裂隙二、灌注水下混凝土时的常见问题及处理措施卡管水中灌注混凝土过程中，无法继续进行的现象。造成原因：初灌时，隔水栓堵管：混凝土和易性、流动性造成离析：混凝土中粗骨料粒径过大。各种机械故障引起混凝土浇筑不连续，在导管中停留时间过长而卡管；导管进行造成混凝土离析等。防治措施：1、使用的隔水栓直径应与导管内径相配，同时具有良好的隔水性能，保证顺利排出；或采用卡管防治措施：隔水盖板或插板盖住
11、导管顶部，封底时拉起盖板或抽时插板即可，安全、方便。2、在混凝土灌注时，应加强对混凝土搅拌时间和混凝土坍落度的控制。水下混凝土必须具备良好的和易性，配合比应实验室确定，坍落度宜为18cm-22cm，粗骨料的最大粒径不得大于导管直径和钢筋笼主水中灌注混凝土过程中，无法继续进行的现象。卡管防治措施：主筋最小净距的1/4，且应0mm。为改善混凝土的和易性和缓凝，水下混凝土宜掺外加剂。3、应确保导管连接部位的密封性，导管使用前应试拼装、试压，试水压力为0.6 Mpa-1.0Mpa，以避免导管进水。4、在混凝土浇筑过程中，混凝土应缓缓倒入漏斗的导管，避免在导管内形成水中灌注混凝土过程中，无法继续进行的现
12、象。卡管防治措施：高压气塞。5、在施工过程中，应时刻监控机械设备，确保机械运转正常，避免机械事故的发生。水中灌注混凝土过程中，无法继续进行的现象。钢筋笼上浮钢筋笼在混凝土灌注过程中上浮。造成原因：1、当混凝土灌注至钢筋笼下，若此时提升导管，导管底端距离钢筋笼仅有1m左右的距离时，由于浇注的混凝土自导管流出后冲击力较大，推动了钢筋笼上浮。2、由于混凝土灌注过程钢筋笼且导管埋深较大时，其上层混凝土因浇注时间较长，已接近初凝表面形成硬壳，混凝土与钢筋笼有一定握裹力，如果此时导管底部未及时提到钢筋笼底部以上，混凝土在导管流出后将以一定的速度向上顶升，同时也带动钢筋笼上移。钢筋笼上浮钢筋笼在混凝土灌注过
13、程中上浮。防治措施：1、加快混凝土灌注速度，缩短灌注时间，或掺外加剂，防止混凝土顶层进行钢筋笼时流动性变小，当混凝土上升到接近钢筋笼下端时，控制导管埋深在1.5cm-2.0m，应放慢浇筑速度，减小混凝土面上升的动能作用，以免钢筋笼顶被托而上浮。灌注混凝土过程中，应随时掌握混凝土浇注的标高及导管埋深，当混凝土埋过钢筋笼底端2m-3m时，应及时将导管提至钢筋笼底端以上。导管在混凝土面的埋置深度一般钢筋笼上浮钢筋笼在混凝土灌注过程中上浮。防治措施：宜保持在2m-5m，6m和1m，严禁把导管提出混凝土面。2、当发现钢筋笼开始上浮时，应立即停止浇注，并准确计算导管埋深和已浇混凝土标高，提升导管后再进行浇
14、注，上浮现象即可消除。断桩 混凝土凝固后不连续，中间被泥浆等疏松体及泥土填充形成间断桩。造成原因：1、封底时，由于导管底端距孔底过远，混凝土被泥浆稀释，使水灰比增大，造成混凝土不凝固，形成混凝土桩体与基岩之间被不凝固的混凝土填充。2、泥浆过稠，增加了浇注混凝土的阻力，如泥浆比重大且泥浆中含较大的泥块，导致在施工中经常发生导管堵塞、流动不畅等现象，有时甚至灌满导管还是不行，最后只好提取导管上下振击，由于导管内储存大量混凝土，一旦流出其势甚猛，断桩 混凝土凝固后不连续，中间被泥浆等疏松体及泥土填充形成间断桩。造成原因：在混凝土流出导管后，即冲破泥浆最薄弱处急速返上，并将泥浆夹裹于桩内，造成夹泥层。
15、3、灌注混凝土过程中，因导管漏水或导管提漏而二次下沉也是造成夹泥层和断桩的原因。导管提漏有两种原因：（1）当导管堵塞时，一般采用上下振击法，使混凝土强行流出，但如此时导管埋深很少，极易提漏；（2）因泥浆过稠，如果估算或测混凝土面难，在测量导管埋深时，对混凝土浇注高度判断错误，而在卸管时多提，使导管断桩 混凝土凝固后不连续，中间被泥浆等疏松体及泥土填充形成间断桩。造成原因：提离混凝土面，也就产生提漏，引起断桩。4、灌注时间过长，而上部混凝土已接近初凝，形成硬壳，而且随时间增长，泥浆中残渣将不断沉淀，从而加厚了积聚在混凝土表面的沉淀物，造成混凝土灌注极为困难，造成堵管与导管拔不上来，引发断桩事故。
