《防水材料市场调研.ppt》由会员分享，可在线阅读，更多相关《防水材料市场调研.ppt（29页珍藏版）》请在第壹文秘上搜索。

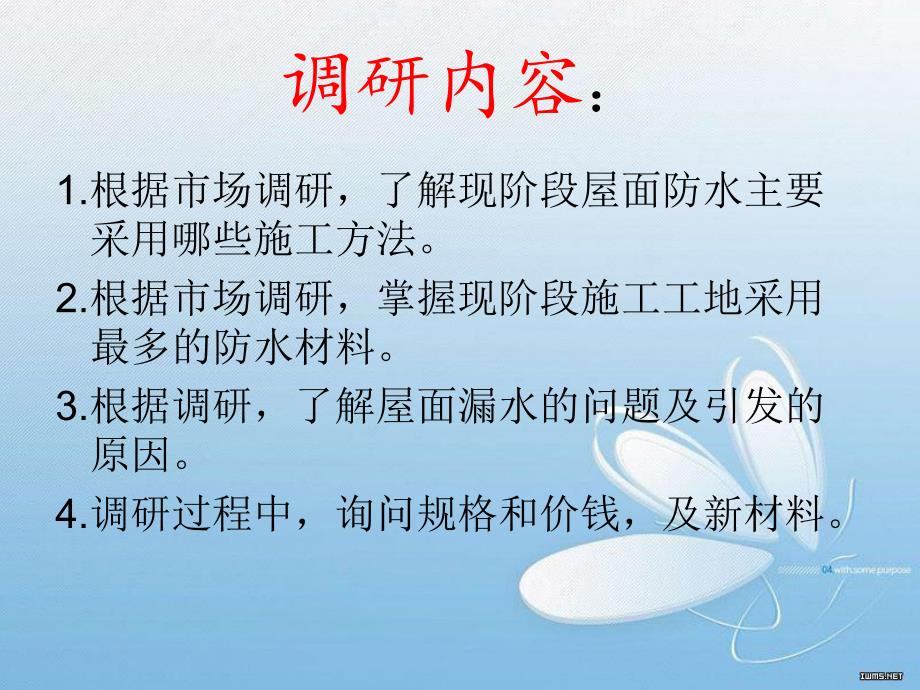

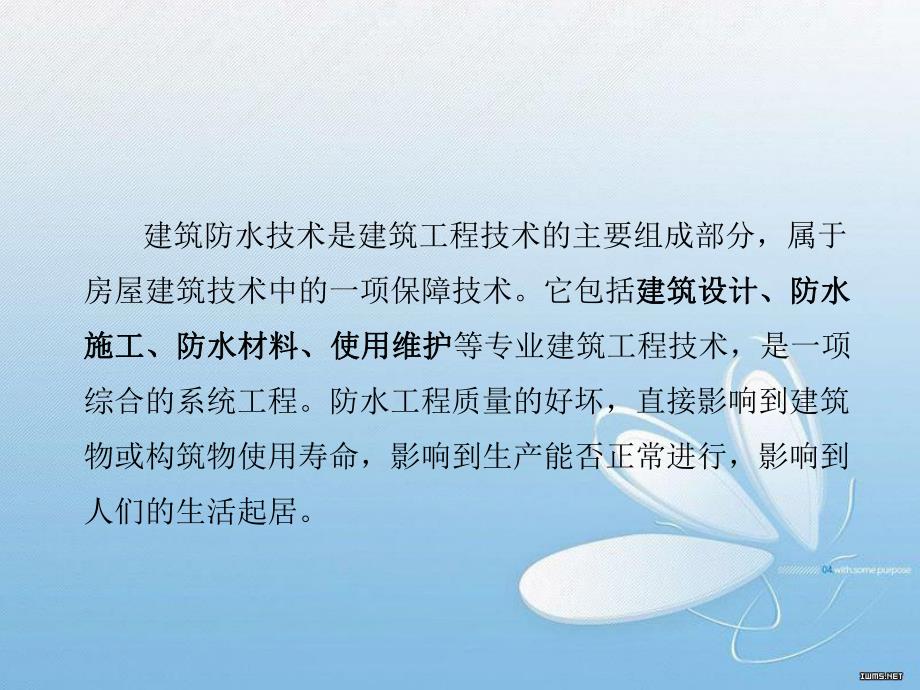

1、防水工程施工调研报告调研内容：1.根据市场调研，了解现阶段屋面防水主要采用哪些施工方法。2.根据市场调研，掌握现阶段施工工地采用最多的防水材料。3.根据调研，了解屋面漏水的问题及引发的原因。4.调研过程中，询问规格和价钱，及新材料。建筑防水技术是建筑工程技术的主要组成部分，属于房屋建筑技术中的一项保障技术。它包括建筑设计、防水建筑设计、防水施工、防水材料、使用维护施工、防水材料、使用维护等专业建筑工程技术，是一项综合的系统工程。防水工程质量的好坏，直接影响到建筑物或构筑物使用寿命，影响到生产能否正常进行，影响到人们的生活起居。防水材料应具备的基本性能：防水材料应具备的基本性能：建筑物和构筑物，
2、都是要收到各种自然因素的恶劣影响的，如建筑屋面长期无遮盖地暴露于大自然、雨、雪、风、霜以及紫外线照射，而建筑地下室不仅长期受水浸蚀，而且还要承受不均匀沉降的反复作用。所以，用于建筑的防水材料，不仅需要具有抵抗复杂应力作用下的综合力学性能（拉伸性能等）综合力学性能（拉伸性能等），同时还要保证在各种自然因素的长时间影响下，综合性能不产生明显的衰减，即持久稳定性（高低温性能、耐老化性能等）。持久稳定性（高低温性能、耐老化性能等）。（一）防水材料的分类 1、防水卷材、防水卷材 三元乙丙橡(EPDM)胶防水卷材 SBS改性沥青防水卷材 膨润土防水卷材 高密度聚乙烯防水卷材 PVC防水卷材 水泥基柔性防水
3、卷材 氯丁橡胶防水卷材2、防水涂料、防水涂料 聚氨酯防水涂料 水乳型硅胶防水涂料 聚合物-水泥基复合防水涂料溶剂型SBS改性沥青防水涂料 树脂焦油复合防水涂料3、刚性防水、刚性防水4、建筑密封材料 防水砂浆 防水混凝土 刚性防水剂 硅酮 聚氨酯 聚硫 丙烯酸酯一、弹性体改性防水卷材施工工艺：弹性体改性防水卷材施工工艺：XX屋面防水工程共计XXX，做法为3+3mm厚 II型聚酯胎PE膜面SBS改性沥青防水卷材：卷材施工流程如下：卷材施工流程如下：立 面 收 头 卷 材 固 定搭 接 边 粘 贴 和 压 实弹 基 准 线涂 刷 基 层 处 理 剂防 水 层 保 护密 封 处 理滚 压 排 气、粘
4、牢热 熔 粘 贴 大 面 卷 材质 检、验 收施 工 前 准 备基 层 处 理质 量 检 查细 部 节 点 附 加 层 粘 贴SBS改性沥青防水卷材幅宽1000mm.厚4mm一般用于屋顶，用火枪均匀烤，并压实SBS卷材的铺贴方向和铺贴顺序：卷材的铺贴方向和铺贴顺序：屋面工程卷材铺贴方向，应根据屋面坡度方向而定，在坡度3%时，卷材平行于屋脊方向铺设，且卷材搭接缝顺流水方向。屋面工程卷材铺贴顺序：高低跨相毗邻时，先做高跨，后做低跨，同等高度的屋面先远后近，同一平面内先铺雨水口、管道、伸缩缝、女儿墙转角等细部，然后从屋面较低处开始铺贴。操作要点及技术要求：操作要点及技术要求：基层检查、验收：选用适当
5、工具清理基层，使基层平整、清洁、干燥，达到卷材施工条件。涂刷专用基层处理剂：用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行热熔施工，以避免失火。细部节点附加处理：对于转角处、阴阳角部位、出屋面管件以及其它细部节点均应做附加增强处理,附加层专用卷材为3mm厚PE膜面SBS卷材300mm宽.方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。三维阴阳角附加层如下示意图所示
6、：B S R-2 4 2 沥 青 基 密 封 膏 密 封镀 锌 金 属 收 口 压 条 及 耐 腐 蚀 螺 钉 固 定附 加 层 设 置S B S 卷 材 附 加 层出屋面管件根部（包括透气管）防水做法如下图所示：出屋面管根防水做法尖形叶片粘贴于管道外壁圆形折线与管根阴角线重合粘贴于侧墙立面12或16等分裁剪虚线等分叶片弯折后呈放射状粘贴于侧墙基面粘贴于管壁折线与管根阴角线重合剪切等分虚线间距4050(管道外径周长+100)10020050D+300400AB剪口范围DB一A一150沥青基密封膏密封SBS卷材附加层雨虹牌SBS卷材金属箍紧固注:土建详细构造层次以土建设计为准 弹线、预铺第一道S
7、BS卷材：在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长、短边搭接宽度为80mm），将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。热熔满粘第一道SBS卷材：将起始端卷材粘牢后，持火焰喷灯对着待铺的整卷卷材，使喷灯距卷材及基层加热处0.30.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，应加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，后随一人施行排气压实工序。防水层的验收：防水层的验收：施工时应边涂刷边检查，发现缺陷及时修补，现场施工员、
8、质检员必须跟班检查，检查合格后方可进入下一道涂层施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。自检合格后报请监理方/建设方进行防水层的整体验收。防水验收根据DBJ 01-105-2006厨房、厕浴间防水施工技术规程，防水层完工干燥48h后应做24h蓄水试验，不渗不漏为合格。第一次试水合格后即可做保护饰面层。保护饰面层施工完毕应做第二次试水试验，以最终无渗漏为验收合格。二、聚氨酯防水材料二、聚氨酯防水材料 防水做法：防水做法：1.5mm“雨虹”牌SPU-301单组分聚氨酯防水涂料，室内无淋 浴设施的立墙面涂料应上翻250mm，有淋浴设施的立墙面涂料应上翻1.8m，阴阳角、平立面
9、交接处、穿出套管、地漏等附加玻纤布增强层300mm宽。施工方法：施工方法：涂刷法施工，至少三遍成膜。工艺流程：工艺流程：基层清理细部附加处理第一遍涂膜第二遍涂膜面层涂膜防水层第一次试水保护饰面层施工防水层第二次试水工程质量验收临时保护。楼 地 面 与 墙 面 交 接 处 防 水 做 法加 筋 布 增 强 处 理雨 虹 牌 防 水 涂 膜 层注:楼 面/墙 面 土 建 构 造 以 设 计 为 准.聚氨酯防水涂料80|15KG施工操作要点和技术要求：施工操作要点和技术要求：（1）基层清理：选用合适的工具将基层清扫干净，基层表面不得有浮尘、杂物，不得有突出尖锐物，且基层应干燥。（2）细部附加处理：在
10、地漏、管根、阴阳角等易发生漏水的部位应增加一层加筋布加强处理。首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍涂料，涂刷宽度300mm为宜，并立即粘贴加筋布进行加筋增强处理。加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至二层涂料，使其达到设计要求的厚度。（3）涂刷第一道涂层：细部节点处理完毕且涂膜干燥后，进行第一道大面涂层的施工。涂刷时要均匀，不能有局部沉积，并要多次涂刮使涂料与基层之间不留气泡。（4）涂刷第二道涂层：在第一道涂层充分固化后（一般间隔24h，一般以手摸不粘手为准），进行第二道涂层的施工，涂刷的方向与第一道相互垂直，干燥后再涂刷下一道涂层，直到达到
11、设计厚度。涂膜收头时应采用防水涂料多遍涂刷，以保证其完好的防水效果。粘结力强，在符合要求的各种基层上不需涂刷基层处理剂。化学反应成膜，耐长期水侵蚀、耐腐蚀、耐霉变。环保性能好，采用高沸点溶剂，不含苯类溶剂，无煤焦油成分，现场不加溶剂稀释。双组分聚氨酯防水涂料双组分聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结成为富有弹性、坚韧又有耐久性的防水涂膜。产品特点：产品特点：能在潮湿基面上施
12、工，尤其适用于地下防水工程。强度高，弹性好，粘附力强，物理性能优良。可厚涂，涂膜密实、无气泡。环保涂料，不含苯类溶剂，无煤焦油成分，对环境无污染。液态，冷施工，施工安全方便。耐腐蚀、耐热、耐寒、不透水性强。卷材类：BS120卷材用建筑胶粉贴在卫生间等小面积部位施工5元|平方防水专用胶粉，用于粘贴防水卷材聚合物改性水泥基地防水浆料与砂浆配成砂浆防水涂料抹在卫生间墙体及地面。属于刚性材料，200元|20KG通用性K11防水浆料属于半柔性材料，可直接涂于墙体及地面。100元|10KG1平方|1KGNM超强弹性防水材料直接涂抹建筑墙上。270|18KG正在使用沥青做防水施工各种防水卷材各种防水涂料屋面存在的漏水问题的原因：如果是卷材,可能是搭接头,边,角处,下水管口,烟道这些薄弱处没有处理好,再则是否在施工中不注意造成的穿孔.如果是涂料,可能是有漏涂漏刷的部位,同样边,角处,下水管口,烟道这些薄弱处没有处理好,涂料和卷材相比,更容易在施工中造成穿孔,所以涂料一般要求做保护层.如果是钢性防水,需要检查是否有开裂情况,由于屋顶渗水，墙体和顶棚掉皮屋面漏水导致局部掉皮，影响美观
