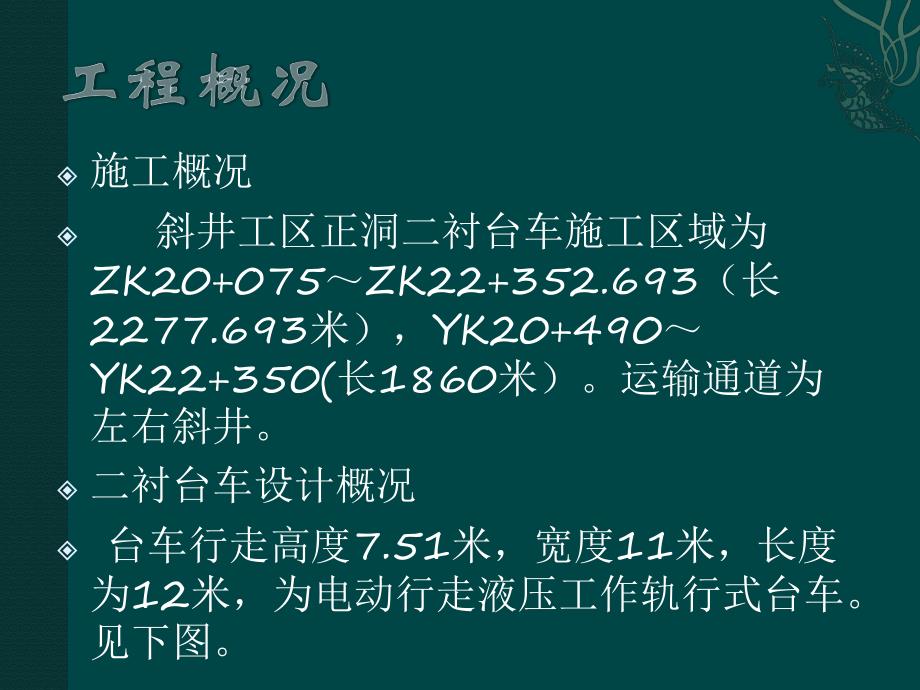

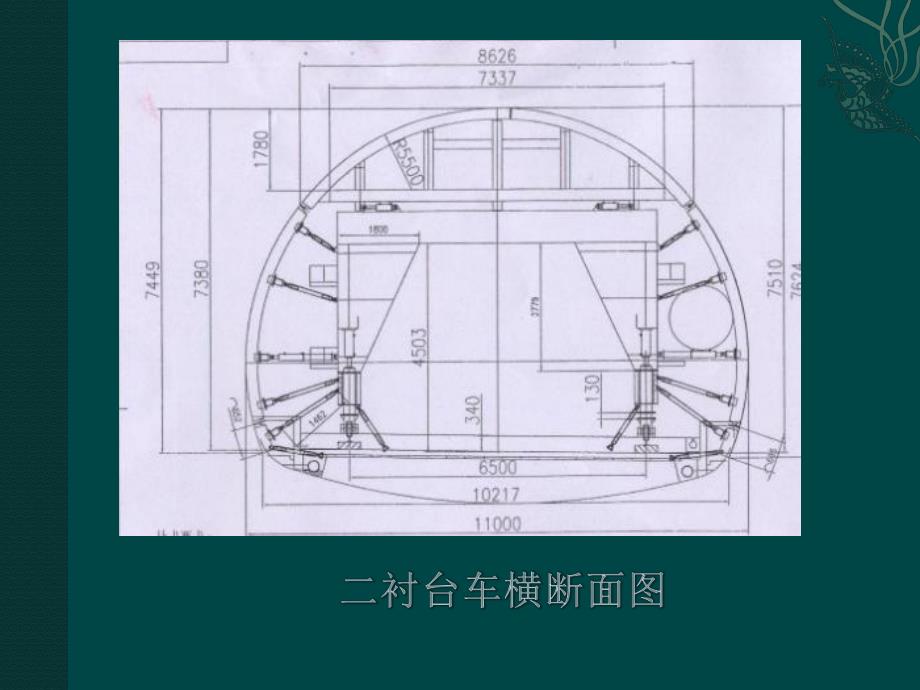

施工概况 斜井工区正洞二衬台车施工区域为ZK20+075ZK22+352.693（长2277.693米），YK20+490YK22+350(长1860米）。运输通道为左右斜井。二衬台车设计概况 台车行走高度7.51米，宽度11米，长度为12米，为电动行走液压工作轨行式台车。见下图。斜井断面尺寸为宽7米6.75米，小于台车断面尺寸，所以无法在斜井洞外拼装后通过斜井推进正洞；而在正洞洞口拼装后推进斜井工区正洞区域，时间不允许，故而只能选择洞内拼装。拼装位置选在左右正洞加宽段（ZK21+462.2+503.2，YK21+524+559)，加宽段的高度、宽度、长度均能满足拼装二衬台车之用。加宽带断面见下页图：1、二衬台车行走轨道铺装 利用装载机或者挖掘机将主动轮架和从动轮架，分别放在已铺好的轨道上，并做临时支撑，调整轮架方位，垫平固定。先在地面组装门形架单片总成，然后用装载机或挖掘机一片一片的吊装于底纵梁相对位置，用螺栓临时固定。见下图：钢丝绳钢丝绳全文阅读
