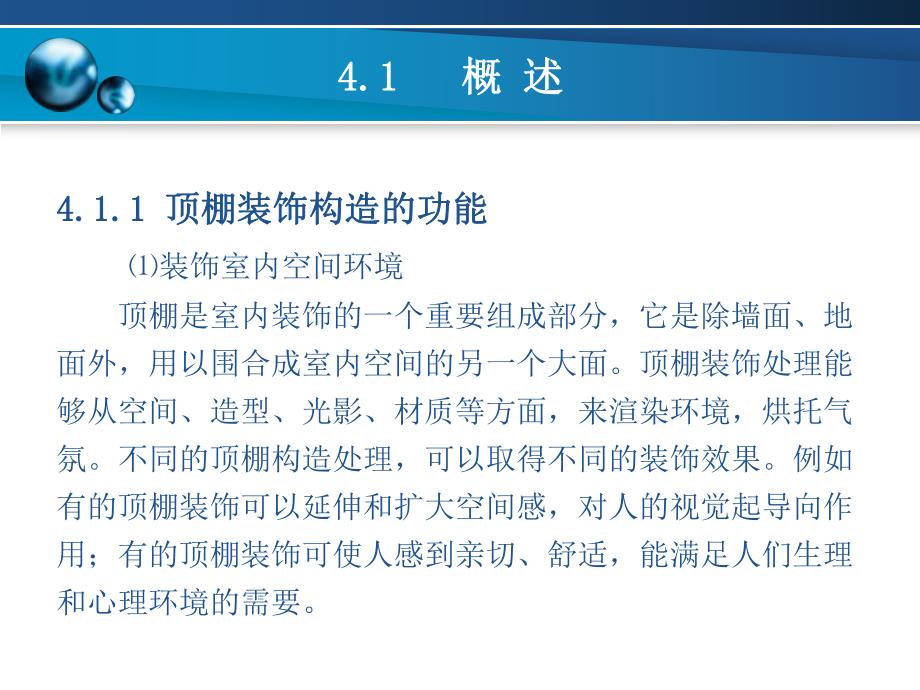

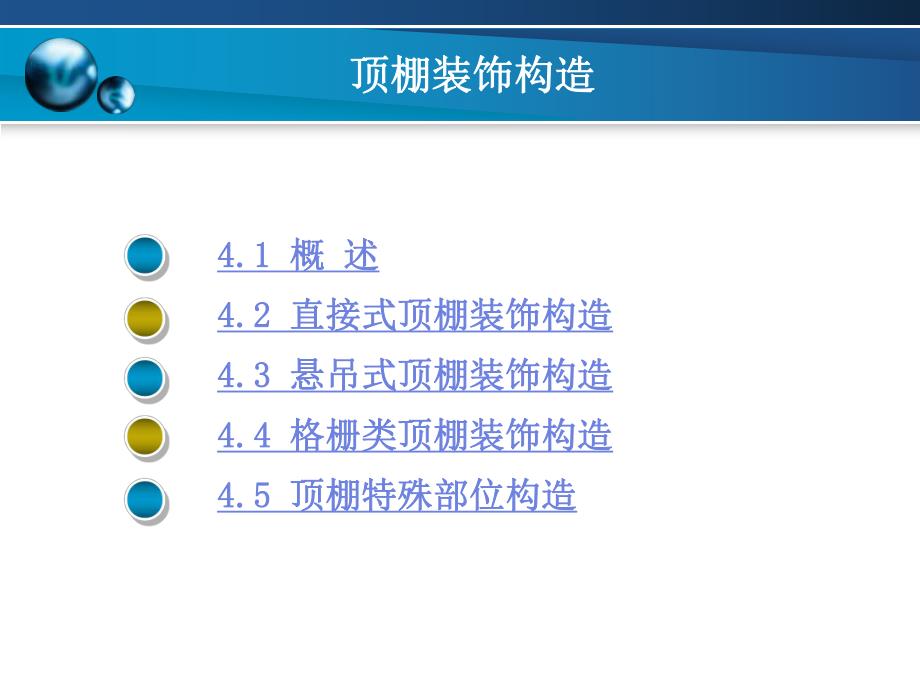

1、第四章第四章顶棚装饰构造顶棚装饰构造 顶棚装饰构造顶棚装饰构造4.1 4.1 概概 述述 4.2 4.2 直接式顶棚装饰构造直接式顶棚装饰构造 4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造4.4 4.4 格栅类顶棚装饰构造格栅类顶棚装饰构造4.5 4.5 顶棚特殊部位构造顶棚特殊部位构造 4.1 4.1 概概 述述4.1.1 4.1.1 顶棚装饰构造的功能顶棚装饰构造的功能装饰室内空间环境 顶棚是室内装饰的一个重要组成部分，它是除墙面、地面外，用以围合成室内空间的另一个大面。顶棚装饰处理能够从空间、造型、光影、材质等方面，来渲染环境，烘托气氛。不同的顶棚构造处理，可以取得不同的装饰效果

2、。例如有的顶棚装饰可以延伸和扩大空间感，对人的视觉起导向作用；有的顶棚装饰可使人感到亲切、舒适，能满足人们生理和心理环境的需要。4.1 4.1 概概 述述改善室内环境，满足使用要求 顶棚的处理不仅要考虑室内的装饰艺术风格的要求，还要考虑室内使用功能的要求。照明、通风、保温、隔热、吸声、防火等技术性能直接影响室内环境与使用。利用吊顶棚内空间能够处理人工照明、空气调节、消防、通讯、保温隔热等技术问题。隐蔽设备管线和结构构件 现代建筑的各种管线越来越多，如照明、空调、消防管线等，一般充分利用吊顶空间对各种管线和结构构件进行隐蔽处理。4.1 4.1 概概 述述4.1.2 4.1.2 顶棚装饰构造的特点

3、顶棚装饰构造的特点 顶棚是位于承重结构下部的装饰构件，位于房间的上方，而且其上布置有照明灯光、音响设备、空调及其他管线等，因此顶棚构造与承重结构的连接要求牢固、安全、稳定。顶棚的构造设计涉及到声学、热工、光学、空气调节、防火安全等方面，顶棚装饰是技术要求比较复杂的装饰工程项目，应结合装饰效果的要求、经济条件、设备安装情况、建筑功能和技术要求以及安全问题等各方面来综合考虑。4.1 4.1 概概 述述4.1.3 4.1.3 顶棚装饰的分类顶棚装饰的分类顶棚主要是按以下几方面进行分类的：按顶棚面层与结构位置的关系分为：直接式顶棚和悬吊式顶棚。按顶棚外观的不同有平滑式顶棚、井格式顶棚、悬浮式顶棚、分层

4、式顶棚等，如图4.1所示。按其面层的施工方法分为抹灰式顶棚、喷涂式顶棚、粘贴式顶棚、装配式板材顶棚等。按顶棚的基本构造的不同分为无筋类顶棚、有筋类顶棚。按顶棚构造层的显露状况的不同分为开敞式顶棚、隐蔽式顶棚等。按面层饰面材料与龙骨的关系不同分为活动装配式顶棚、固定式顶棚等。按其面层材料的不同分为木质顶棚、石膏板顶棚、各种金属薄板顶棚、玻璃镜顶棚等。按顶棚承受荷载能力的不同分为上人顶棚和不上人顶棚。另外还有结构式顶棚、发光顶棚、软体顶棚等。4.1 4.1 概概 述述图4.1 顶棚的形式(a)平滑式 (b)井格式 (c)(d)分层式 (e)(f)悬浮式返回 4.2 直接式顶棚装饰构造直接式顶棚装饰

5、构造 4.2.1 4.2.1 直接式顶棚饰面的特点直接式顶棚饰面的特点直接式顶棚具有构造简单，构造层厚度小，可以充分利用空间；材料用量少，施工方便，造价较低，但这类顶棚不能提供隐藏管线、设备等的内部空间，小口径的管线应预埋在楼屋盖结构或构造层内，大口径的管道则无法隐蔽。因此，直接式顶棚适用于普通建筑及功能较为简单、空间尺度较小的场所。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 4.2.2 4.2.2 直接式顶棚的基本构造直接式顶棚的基本构造直接抹灰顶棚构造 在上部屋面板或楼板的底面上直接抹灰的顶棚，称为“直接抹灰顶棚”。直接抹灰顶棚主要有纸筋灰抹灰、石灰砂浆抹灰、水泥砂浆抹灰等。普通抹灰用于

6、一般建筑或简易建筑，甩毛等特种抹灰用于声学要求较高的建筑。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 直接抹灰的构造做法是：先在顶棚的基层（楼板底）上，刷一遍纯水泥浆，使抹灰层能与基层很好地粘合；然后用混合砂浆打底，再做面层。要求较高的房间，可在底板增设一层钢板网，在钢板网上再做抹灰，这种做法强度高、结合牢，不易开裂脱落。抹灰面的做法和构造与抹灰类墙面装饰相同，如图4.2所示。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 喷刷类顶棚构造 喷刷类装饰顶棚是在上部屋面或楼板的底面上直接用浆料喷刷而成的。常用的材料有石灰浆、大白浆、色粉浆、彩色水泥浆、可赛银等。对于楼板底较平整又没有特殊要求的房间

7、，可在楼板底嵌缝后，直接喷刷浆料，其具体做法可参照涂刷类墙体饰面的构造，如图4.3所示。喷刷类装饰顶棚主要用于一般办公室、宿舍等建筑。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 图4.2 直接抹灰顶棚构造 图4.3 喷刷顶棚构造 4.2 直接式顶棚装饰构造直接式顶棚装饰构造 裱糊类顶棚构造 有些要求较高、面积较小的房间顶棚面，也可采用直接贴壁纸、贴壁布及其它织物的饰面方法。这类顶棚主要用于装饰要求较高的建筑，如宾馆的客房、住宅的卧室等空间。裱糊类顶棚的具体做法与墙饰面的构造相同，如图4.4所示。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 图4.4 裱糊类顶棚 4.2 直接式顶棚装饰构造直接

8、式顶棚装饰构造 直接式装饰板顶棚构造直接粘贴装饰板顶棚是直接将装饰板粘贴在经抹灰找平处理的顶板上。直接铺设龙骨固定装饰板顶棚的构造做法与镶板类装饰墙面的构造相似，即在楼板底下直接铺设固定龙骨（龙骨间距根据装饰板规格确定），然后固定装饰板。常用的装饰板材有胶合板、石膏板等，主要用于装饰要求较高的建筑，如图4.5所示。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 图4.5 直接铺设龙骨类顶棚 4.2 直接式顶棚装饰构造直接式顶棚装饰构造 结构式顶棚构造 将屋盖或楼盖结构暴露在外，利用结构本身的韵律作装饰，不再另做顶棚，称为结构式顶棚。例如：在网架结构中，构成网架的杆件本身很有规律，充分利用结构本身

9、的艺术表现力，能获得优美的韵律感。结构式顶棚充分利用屋顶结构构件，并巧妙地组合照明、通风、防火、吸声等设备，形成和谐统一的空间景观。一般应用于体育馆、展览厅等大型公共性建筑中，如图4.6所示。4.2 直接式顶棚装饰构造直接式顶棚装饰构造 图4.6 结构式顶棚（a）井格结构式顶棚 （b）网架结构式顶棚返回 4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造4.3.1 4.3.1 悬吊式顶棚饰面特点悬吊式顶棚饰面特点 悬吊式顶棚又称“吊顶”，其装饰表面与结构底表面之间留有一定的距离，通过悬挂物与结构联结在一起。在没有功能要求时，悬吊式顶棚内部空间的高度不宜过大，以节约材料和造价；若利用其作为敷设

10、管线设备的技术空间或有隔热通风需要，则可根据情况适当加大，必要时可铺设检修走道以免踩坏面层，保障安全。饰面应根据设计留出相应灯具、空调等设备安装检修孔及送风口、回风口位置。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造4.3.2 4.3.2 悬吊式顶棚构造组成悬吊式顶棚构造组成 悬吊式顶棚在构造上一般由基层、面层、吊筋三大基本部分组成。顶棚吊筋 吊筋是连接龙骨和承重结构的承重传力构件。吊筋的主要作用是承受顶棚的荷载，并将荷载传递给屋面板、楼板、屋顶梁、屋架等部位。通过吊筋还可以调整、确定悬吊式顶棚的空间高度，以适应不同场合、不同艺术处理上的需要。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶

11、棚装饰构造 吊筋的形式和材料选用，与顶棚的自重及顶棚所承受的灯具等设备荷载的重量有关，也与龙骨的形式和材料及屋顶承重结构的形式和材料等有关。吊筋可采用钢筋、型钢、镀锌铅丝或方木等。钢筋吊筋用于一般顶棚，直径不小于6；型钢吊筋用于重型顶棚或整体刚度要求特别高的顶棚；方木吊筋一般用于木基层顶棚，并采用铁制连接件加固，可用50mm50mm截面，如荷载很大则需要计算确定吊筋截面。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造顶棚基层 顶棚基层是一个由主龙骨、次龙骨(或称主搁栅、次搁栅)所形成的网格骨架体系。主要是承受顶棚的荷载，并通过吊筋将荷载传递给楼盖或屋顶的承重结构。常用的顶棚龙骨分为木龙骨

12、和金属龙骨两种，龙骨断面视其材料的种类、是否上人和面板做法等因素而定。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造木基层 木基层由主龙骨、次龙骨、横撑龙骨三部分组成。其中，主龙骨为50mm（7080）mm，主龙骨间距一般在0.91.5m。次龙骨断面一般为30mm（3050）mm，次龙骨间距依据次龙骨截面尺寸和板材规格而定，一般为400mm600mm。用50mm50mm的方木吊筋钉牢在主龙骨的底部，并用8号镀锌铁丝绑扎。其中龙骨组成的骨架可以是单层的，也可以是双层的，固定板材的次龙骨通常双向布置，如图4.7和4.8所示。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造图4.7 双层骨

13、架构造 4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造图4.8 单层骨架构造 4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造金属基层 金属基层常见的有轻钢、铝合金和普通型钢等。轻钢龙骨一般用特制的型材，断面多为U形，故又称为U形龙骨系列。U形龙骨系列由大龙骨、中龙骨、小龙骨、横撑龙骨及各种连接件组成。其中大龙骨，按其承载能力分为三级：轻型大龙骨不能承受上人荷载；中型大龙骨能承受偶然上人荷载，也可在其上铺设简易检修走道；重型大龙骨能承受上人的800N检修集中荷载，可在其上铺设永久性检修走道。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造 铝合金龙骨常用的有T型、U型、LT型及特

14、制龙骨。应用最多的是LT型龙骨。LT型龙骨主要由大龙骨、中龙骨、小龙骨、边龙骨及各种连接件组成。大龙骨也分为轻型系列、中型系列、重型系列。轻型系列龙骨高30mm和38mm，中型系列龙骨高45mm和50mm，重型系列龙骨高60mm。中部中龙骨的截面为倒T形，边部中龙骨的截面为L形，中龙骨的截面高度为32mm和35 mm。小龙骨的截面为倒T形，截面高度为22mm和23mm。图4.9为轻钢龙骨配件组合示意图。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造图4.9 轻钢龙骨配件组合示意图1.吊筋 2.吊件 3.挂件 4.主龙骨 5.次龙骨 6.龙骨支托（挂插件）7.连接件 8.插接件 4.3 4

15、.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造顶棚面层 顶棚面层的作用是装饰室内空间，一般还具有吸声、反射等一些特定功能。面层的构造设计通常要结合灯具、风口布置等一起进行。顶棚面层又分为抹灰类、板材类和搁栅类。最常用的是板材类，各类板材的特点见表4.1。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造表4.1 常用板材类型及特性 名 称材 料 性 能适 用 范 围纸面石膏板、石膏吸声板质量轻、强度高、阻燃防火、保温隔热，可锯、钉、刨、粘贴，加工性能好，施工方便适用于各类公共建筑的顶棚矿棉吸声板 质量轻、吸声、防火、保温隔热、美观、施工方便适用于公共建筑的顶棚珍珠岩吸声板质量轻、吸声、防火、防潮

16、、防蛀、耐酸，装饰效果好，可锯、可割，施工方便适用于各类公共建筑的顶棚钙塑泡沫吸声板质量轻、吸声、隔热、耐水，施工方便适用于公共建筑的顶棚金属穿孔吸声板质量轻、强度高、耐高温、耐压、耐腐蚀、吸声、防火、防潮、化学稳定性好、组装方便适用于各类公共建筑的顶棚石棉水泥穿孔吸声板质量大、耐腐蚀、防火、吸声效果好适用于地下建筑、需降低噪声的公共建筑和工业厂房的顶棚金属面吸声板质量轻、吸声、防火、保温隔热、美观、施工方便适用于各类公共建筑的顶棚贴塑吸声板导热系数低、不燃、吸声效果好适用于公共建筑的顶棚珍珠岩植物复合板防火、防水、防霉、防蛀、吸声、隔热，可锯、可钉、加工方便适用于各类公共建筑的顶棚 4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造4.3.3 4.3.3 悬吊式顶棚基本构造悬吊式顶棚基本构造悬吊式顶棚的基本构造做法要点如下：（1）吊筋设置 吊筋与楼屋盖连接的节点称为吊点，吊点应均匀布置，一般9001200mm左右，主龙骨端部距第一个吊点不超过300mm，图4.10为吊筋布置示意图。4.3 4.3 悬吊式顶棚装饰构造悬吊式顶棚装饰构造图4.10 吊筋布置示意图 4.3 4.3 悬吊式
