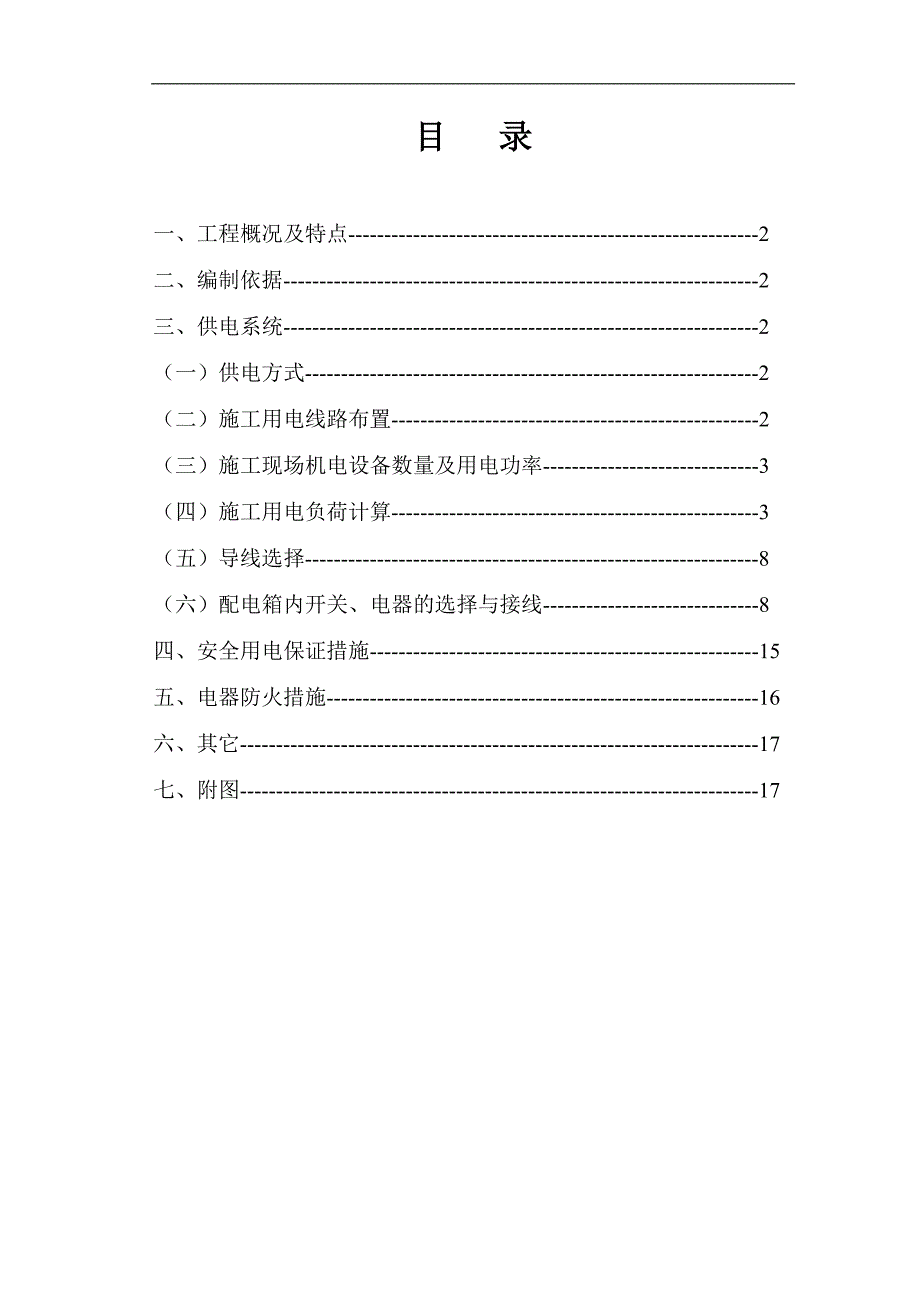

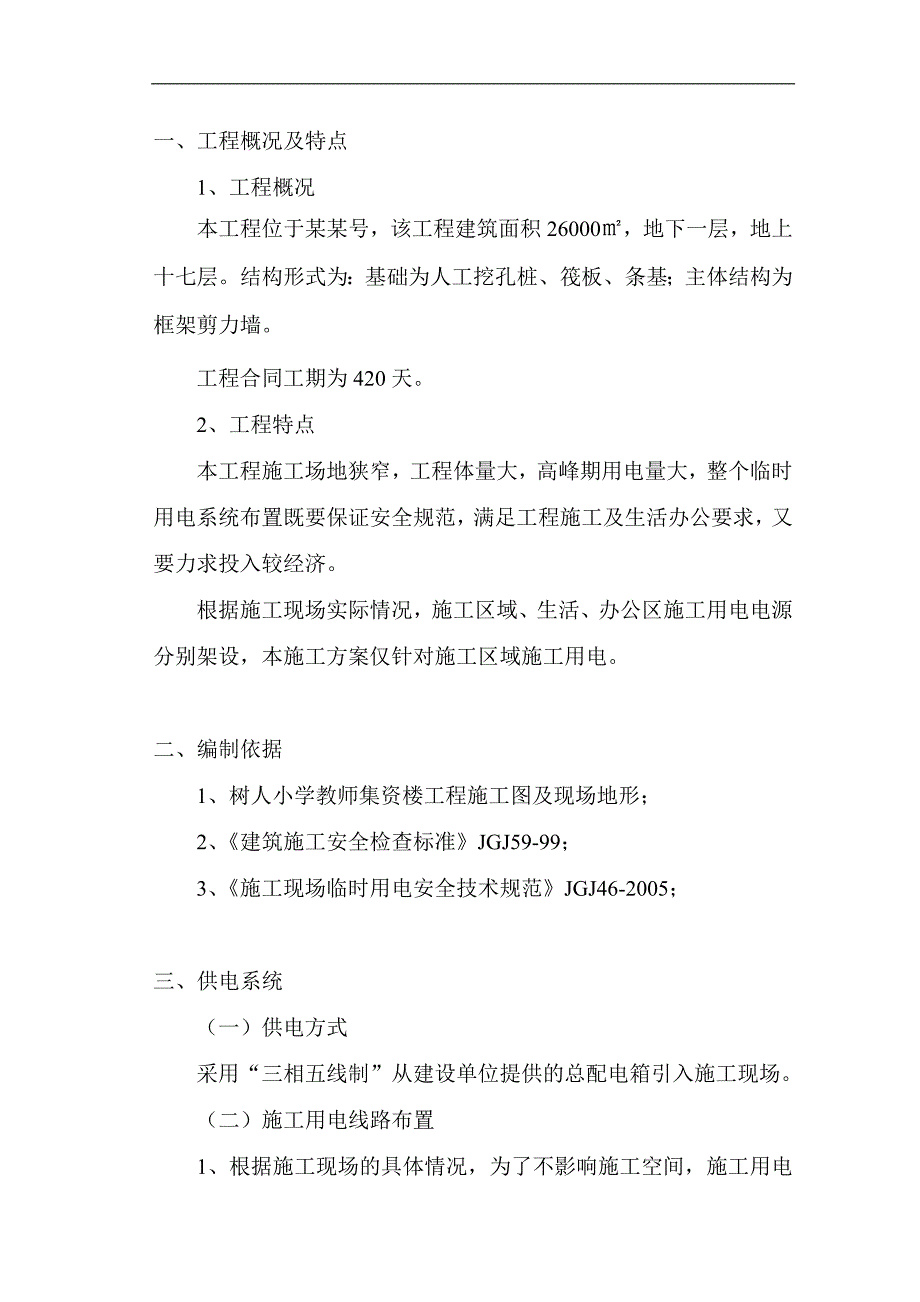

1、目 录一、工程概况及特点-2二、编制依据-2三、供电系统-2（一）供电方式-2（二）施工用电线路布置-2（三）施工现场机电设备数量及用电功率-3（四）施工用电负荷计算-3（五）导线选择-8（六）配电箱内开关、电器的选择与接线-8四、安全用电保证措施-15五、电器防火措施-16六、其它-17七、附图-17一、工程概况及特点1、工程概况本工程位于某某号，该工程建筑面积26000，地下一层，地上十七层。结构形式为：基础为人工挖孔桩、筏板、条基；主体结构为框架剪力墙。工程合同工期为420天。2、工程特点本工程施工场地狭窄，工程体量大，高峰期用电量大，整个临时用电系统布置既要保证安全规范，满足工程施工及
2、生活办公要求，又要力求投入较经济。根据施工现场实际情况，施工区域、生活、办公区施工用电电源分别架设，本施工方案仅针对施工区域施工用电。二、编制依据1、树人小学教师集资楼工程施工图及现场地形；2、建筑施工安全检查标准JGJ59-99；3、施工现场临时用电安全技术规范JGJ46-2005；三、供电系统（一）供电方式采用“三相五线制”从建设单位提供的总配电箱引入施工现场。（二）施工用电线路布置1、根据施工现场的具体情况，为了不影响施工空间，施工用电线路沿周边围墙架空布设。用电线路按“三相五线制”布设，引线采用五芯胶皮电缆。2、现场设备及设备用房布置详见施工平面布置图。3、现场设置一间配电房，配电房内

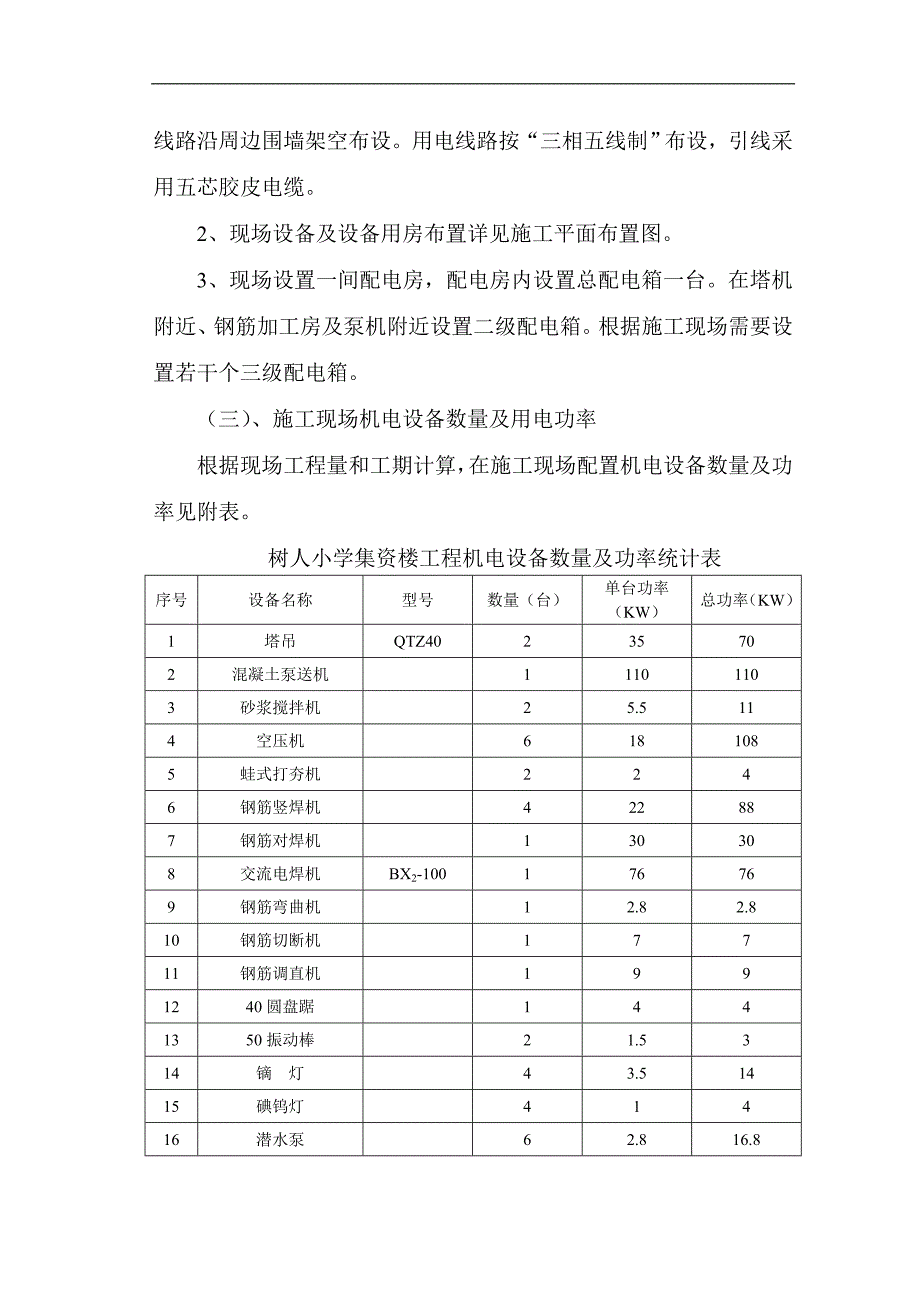

3、设置总配电箱一台。在塔机附近、钢筋加工房及泵机附近设置二级配电箱。根据施工现场需要设置若干个三级配电箱。（三）、施工现场机电设备数量及用电功率根据现场工程量和工期计算，在施工现场配置机电设备数量及功率见附表。树人小学集资楼工程机电设备数量及功率统计表序号设备名称型号数量（台）单台功率（KW）总功率（KW）1塔吊QTZ40235702混凝土泵送机11101103砂浆搅拌机25.5114空压机6181085蛙式打夯机2246钢筋竖焊机422887钢筋对焊机130308交流电焊机BX2-100176769钢筋弯曲机12.82.810钢筋切断机17711钢筋调直机1991240圆盘踞1441350振动
4、棒21.5314镝 灯43.51415碘钨灯41416潜水泵62.816.8（四）、施工用电负荷计算一）总配电箱1、施工现场电动机总用电量P1=70+110+11+108+4+4+3+16.8=326.8KW2、施工现场电焊机的总用电量P2=88+76+30+18+2.8+7+9=230.8KW3、施工现场机电设备的总用电量照明用电按施工机电设备用电负荷的10%计算，则：P总=1.1（K1P1/cos + K2P2） =1.1（0.6326.8/0.75+0.5230.8） =414.524KVA由于甲方只能提供200250KVA电量，远远不能满足现场正常的施工用电要求，根据项目部研究决定采用
5、150KW柴油发电机供泵机输送砼。根据泵机输送功率，每小时平均输送量为20m3砼，对于现场用柴油发电机的台班计算式为：柴油发电机台班竣工图算砼方量/（20 m3 /小时6小时/台班）现场增加施工合同包干范围外费用柴用发电机台班费浇筑该部分商品砼定额用电费该部分费用现场进行签证。4、总电流量I总=P总/3Vcos =2501000/（33800.75） =506.44AK1全部施工用电动机同时使用系数，取0.6K2全部施工用电焊机同时使用系数，取0.5cos用电设备功率因素，建筑工地一般取0.75二）1#二级配电箱（1台塔吊+2个镝灯台+2个碘钨灯）1、用电量机电设备用电量P1=PC=35.00
6、KVA照明用电量P2=PC =18.00KVA故其总用电量合计为P=K1 P1/cosP2 =0.7550.10/0.75+18.00 =68.10KVA2、电流量I1= P/（3Vcos） =68.101000/（33800.75） =137.96AK1全部施工用电动机同时使用系数，总数10台以内，故取0.75cos用电设备功率因素，建筑工地一般取0.75三）2#二级配电箱（3台空压机2台蛙式打夯机3台潜水泵1台砂浆搅拌机1台圆盘锯2台50振动棒2台钢筋竖焊机）1、用电量机电设备用电量P1=PC=54+4+8.4+5.5+4+3=78.90 KVA电焊机用电量P2=PC =44KVA故其总用
7、电量合计为P=K1 P1/cos+ K2P2 =0.7550.10/0.75+0.544 =72.10KVA2、电流量I2= P/（3Vcos） =72.101000/（33800.75） =146.06AK1全部施工用电动机同时使用系数，总数10台以内，故取0.75K2全部施工用电焊机同时使用系数，取0.5cos用电设备功率因素，建筑工地一般取0.75四）3#二级配电箱（钢筋加工房）1、用电量钢筋加工设备用电量P1=PC=2.8+7+9=18.80 KVA电焊机用电量P2=PC =30+76=106.00KVA故其总用电量合计为P=K1 P1/cosK2 P2 =0.7518.8/0.75+
8、0.5106.00 =71.80KVA2、电流量I3= P/（3Vcos） =71.801000/（33800.75） =145.45AK1全部施工用电动机同时使用系数，总数10台以内，故取0.75K2全部施工用电焊机同时使用系数，取0.5cos用电设备功率因素，建筑工地一般取0.75五）4#二级配电箱（泵机）1、用电量P=K1P1/cos=0.75110/0.75=110.00KVA2、电流量I4=P/（3Vcos） =110.001000/（33800.75） =222.84AK1全部施工用电动机同时使用系数，总数10台以内，故取0.75cos用电设备功率因素，建筑工地一般取0.75（五）
9、导线选择本工程总配电箱由建设单位提供箱式变压器配电柜，采用电缆线引至施工现场的总配电箱，其余各二级配电箱均采用铜芯线穿管架空。导线的选择按载流量选择。1、配电柜至总配电箱：I总=506.44A，选：VV-395250mm22、总配电箱至1#二级配电箱：I1=137.96A，选：VV-335216mm23、总配电箱至2#二级配电箱：I2=146.06A，选：VV-335216mm24、总配电箱至3#二级配电箱：I3=145.45A，选：VV-335216mm25、发电机至4#二级配电箱：I4=222.84A，选：VV-335216mm2（六）配电箱内开关、电器的选择与接线根据建设部施工现场临时用
10、电安全技术规范JGJ46-2005的要求，总配电箱，分级箱必须设置工作零线（N）端子板和（PE）专用保护零线端子板，开关箱内必须设置工作零线柱和保护零线柱。一）总配电箱的规格总配电箱为250KVA的配电箱，系重庆市建委安全管理总站指定购置的产品，能满足本工程现场施工用电要求。二）总配电箱至各分级箱开关的选用1、总配电箱至1#二级配电箱：I1=137.96A，选DZ20-150/3300漏电断路器2、总配电箱至2#二级配电箱：I2=146.06A，选DZ20-150/3300漏电断路器3、总配电箱至3#二级配电箱：I3=145.45A，选DZ20-150/3300漏电断路器4、柴油发电机至4#二
11、级配电箱：I4=222.84A，选DZ20-250/3300漏电断路器总配电箱接线图详见附图一。三）分级箱的开关、电器选择与接线1、1#二级配电箱（1）DZ系列开关的选择1#二级配电箱内（1台塔吊+2个镝灯+2个碘钨灯），总电流I1=137.96A，选用DZ20LE-150/3300复式脱扣器，整定电流150A，各设备用电电流如下（cos取0.75）：1）QTZ40塔吊I1）= P1）/（3Vcos）=351000/（33800.75）=70.90A选用DZ10LE-100/3300自动开关，复式脱扣器整定电流100A。2）2个镝灯I2）= P2）/（3Vcos）=71000/（33800.75）=14.18A选用DZ10LE-20/3300自动开关，复式脱扣器整定电流20A。3）2个碘钨灯I3）= P3）/（3Vcos）=21000/（33800.75）=4.05A选用DZ10LE-10/3300自动开关，复式脱扣器整定电流10A。（2）总隔离开关和分路开关的选择总隔离开关为HDZ加护罩380V，一根200A。各分路隔离开关为3个HD加护罩380V，一根100A，两根16A。（3）各分路导线的选择1）QTP40塔吊：VV-316+26mm2橡胶电缆线2）镝灯：VV-34
