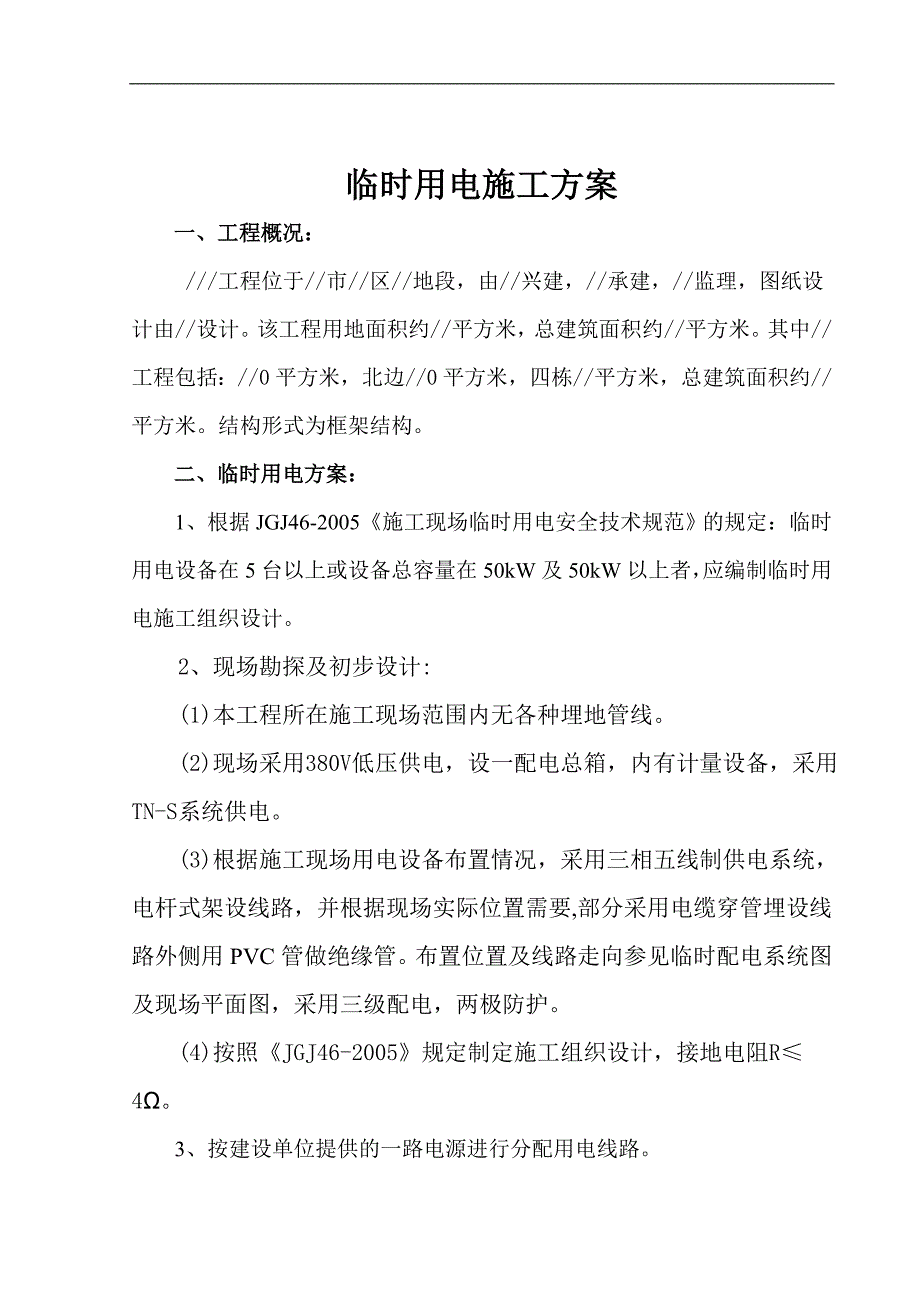

1、临时用电施工方案一、工程概况：/工程位于/市/区/地段，由/兴建，/承建，/监理，图纸设计由/设计。该工程用地面积约/平方米，总建筑面积约/平方米。其中/工程包括：/0平方米，北边/0平方米，四栋/平方米，总建筑面积约/平方米。结构形式为框架结构。二、临时用电方案：1、根据JGJ46-2005施工现场临时用电安全技术规范的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。2、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设

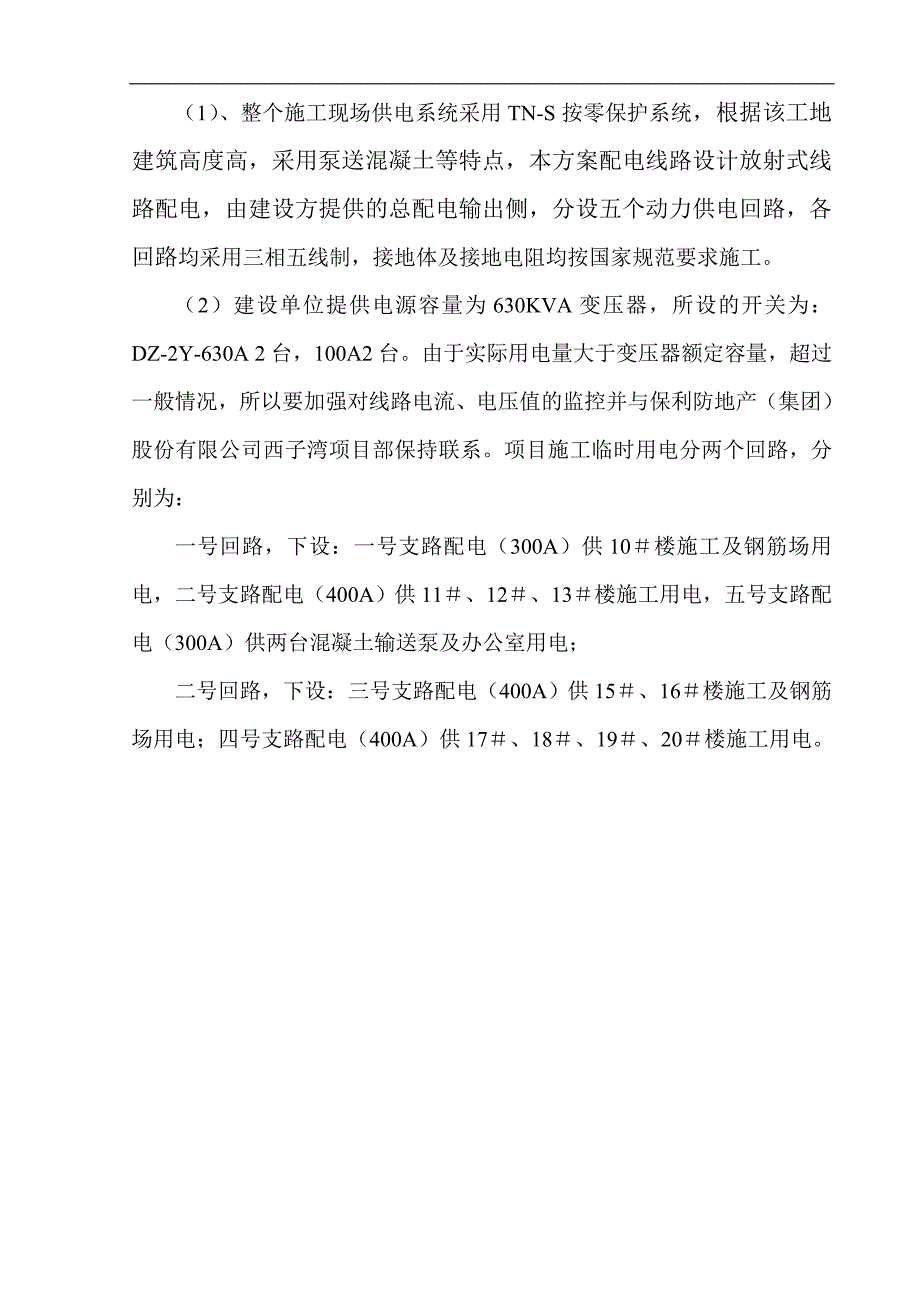

2、备布置情况，采用三相五线制供电系统，电杆式架设线路，并根据现场实际位置需要,部分采用电缆穿管埋设线路外侧用PVC管做绝缘管。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。3、按建设单位提供的一路电源进行分配用电线路。（1）、整个施工现场供电系统采用TN-S按零保护系统，根据该工地建筑高度高，采用泵送混凝土等特点，本方案配电线路设计放射式线路配电，由建设方提供的总配电输出侧，分设五个动力供电回路，各回路均采用三相五线制，接地体及接地电阻均按国家规范要求施工。（2）建设单位提供电源容量为630KVA变压

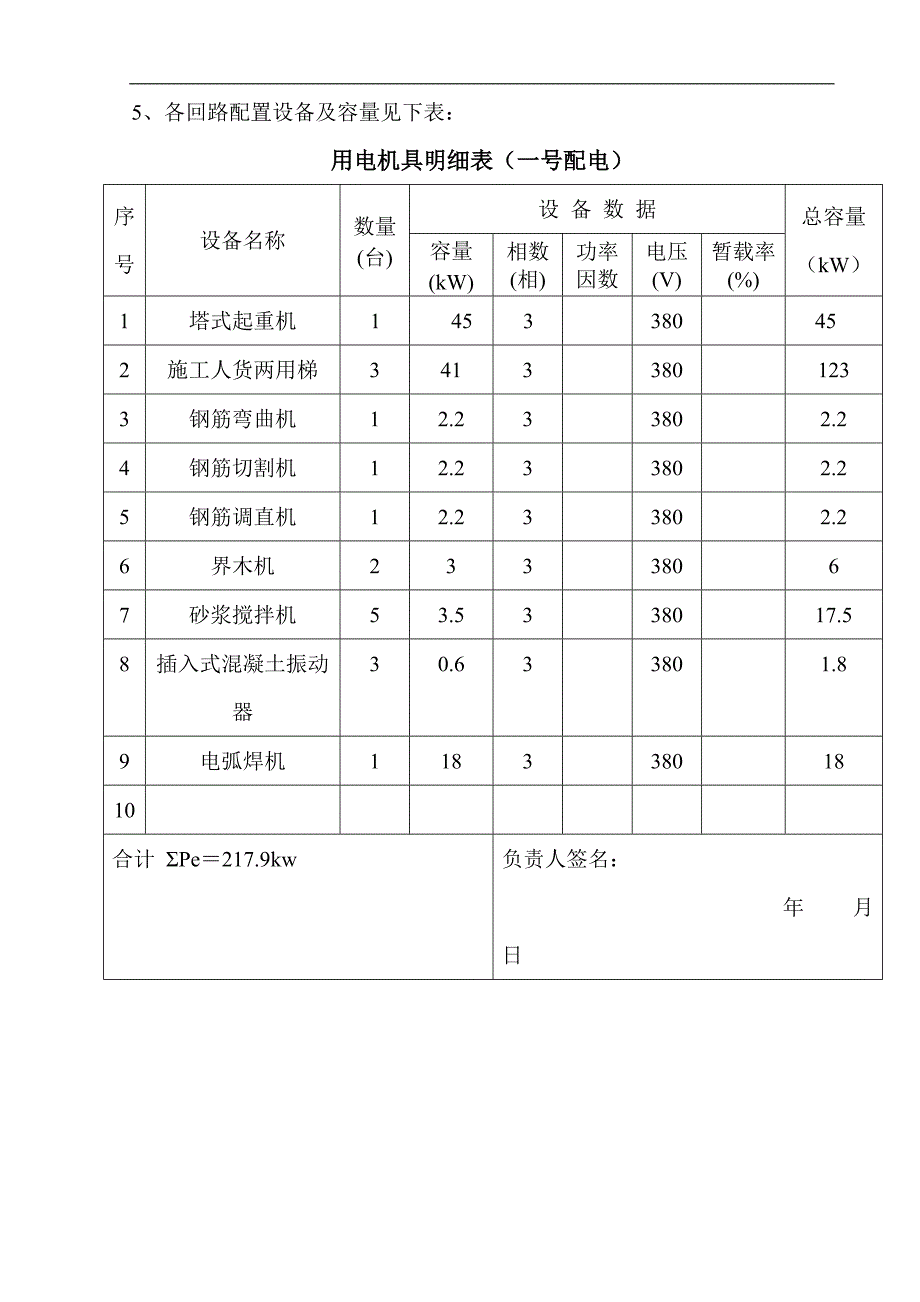

3、器，所设的开关为：DZ-2Y-630A 2台，100A2台。由于实际用电量大于变压器额定容量，超过一般情况，所以要加强对线路电流、电压值的监控并与保利防地产（集团）股份有限公司西子湾项目部保持联系。项目施工临时用电分两个回路，分别为：一号回路，下设：一号支路配电（300A）供10楼施工及钢筋场用电，二号支路配电（400A）供11、12、13楼施工用电，五号支路配电（300A）供两台混凝土输送泵及办公室用电；二号回路，下设：三号支路配电（400A）供15、16楼施工及钢筋场用电；四号支路配电（400A）供17、18、19、20楼施工用电。 5、各回路配置设备及容量见下表：用电机具明细表（一号配电
4、）序号设备名称数量(台)设 备 数 据总容量（kW）容量(kW)相数(相)功率因数电压(V)暂载率(%)1塔式起重机1453380452施工人货两用梯34133801233钢筋弯曲机12.233802.24钢筋切割机12.233802.25钢筋调直机12.233802.26界木机23338067砂浆搅拌机53.5338017.58插入式混凝土振动器30.633801.89电弧焊机11833801810合计 Pe217.9kw负责人签名：年 月 日 用电机具明细表（二号配电）序号设备名称数量(台)设 备 数 据总容量（kW）容量(kW)相数(相)功率因数电压(V)暂载率(%)1塔式起重机1453
5、380452施工人货两用梯34133801233界木机23338064砂浆搅拌机63.53380185插入式混凝土振动器30.633801.86电弧焊机11833801878910合计 Pe211.8kw负责人签名：年 月 日用电机具明细表（三号配电）序号设备名称数量(台)设 备 数 据总容量（kW）容量(kW)相数(相)功率因数电压(V)暂载率(%)1塔式起重机1453380452施工人货两用梯34133801233钢筋弯曲机12.233802.24钢筋切割机12.233802.25钢筋调直机12.23802.26插入式混凝土振动器30.633801.87混凝土输送泵111033801108
6、910合计 Pe286.4kw负责人签名：年 月 日 三、临时用电施工组织设计说明及负荷计算（一）一号配电：1、 总电力负荷计算： PJsKxPe0.7 217.9152.53kW SJs1.25PJs1.25152.53190.66KVA取值说明，式中：PJs -总的有功计算功率； Kx0.7，需要系数，根据总装容量计算值选取； SJs -总干线（整个施工现场）的电力计算负荷； Pe -电动机额定功率。 2、总干线的总开关（包括漏电保护器）、总熔体、导线截面积的选择。 、总干线负荷计算电流IJs1.52SJs289.8（A） 、闸刀开关额定电流IH1.3IJs 376.74（A），现场选用6
7、00A开关为总闸刀开关。 、选用DZ20LE-400-4300作总漏电保护器，其额定电流300（A），额定动作时间0.1（S），额定漏电动作电流n=100（mA）。 、总熔体的额定电流IerIEr IJS2.4P1max376.742.445484.74(A)。故IErIH，符合要求。 式中： P1max-供电线路中容量最大的一台电动机的额定功率（kW）； IJS-总干线负荷计算电流。 、总干线截面积选择： 根据IJS查表选用 95 mm2铜芯塑料线为相线，选用70 mm2铜芯塑料线为专用接地保护干线，线路导体规格为BVV-（495170）。查得该导体长期允许的载流量ILIJS。（二）二号配电
8、：1、 总电力负荷计算： PJsKxPe0.7 211.8148.26kW SJs1.25PJs1.25148.26185.32KVA 取值说明，式中： PJs -总的有功计算功率； Kx0.7，需要系数，根据总装容量计算值选取； SJs -总干线（整个施工现场）的电力计算负荷； Pe -电动机额定功率。 2、总干线的总开关（包括漏电保护器）、总熔体、导线截面积的选择。 、总干线负荷计算电流IJs1.52SJs281.6（A） 、闸刀开关额定电流IH1.3IJs366.2（A），现场选用400A开关为总闸刀开关。 、选用DZ20LE-400-4300作总漏电保护器，其额定电流400（A），额定
9、动作时间0.1（S），额定漏电动作电流n=100（mA）。 、总熔体的额定电流IerIEr IJS2.4P1max281.62.445389.6(A)。故IErIH，符合要求。 式中： P1max-供电线路中容量最大的一台电动机的额定功率（kW）； IJS-总干线负荷计算电流。 、总干线截面积选择： 根据IJS查表选用 120 mm2铜芯塑料线为相线，选用95 mm2铜芯塑料线为专用接地保护干线，线路导体规格为BVV-（4120195）。查得该导体长期允许的载流量ILIJS。（三）三号配电：1、 总电力负荷计算： PJsKxPe0.7 296.4200.48kW SJs1.25PJs1.252
10、00.48250.6KVA 取值说明，式中： PJs -总的有功计算功率； Kx0.7，需要系数，根据总装容量计算值选取； SJs -总干线（整个施工现场）的电力计算负荷； Pe -电动机额定功率。 2、总干线的总开关（包括漏电保护器）、总熔体、导线截面积的选择。 、总干线负荷计算电流IJs1.52SJs380.91（A） 、闸刀开关额定电流IH1.3IJs495.18（A），现场选用600A开关为总闸刀开关。、选用DZ20LE-400-4300作总漏电保护器，其额定电流400（A），额定动作时间0.1（S），额定漏电动作电流n=100（mA）。 、总熔体的额定电流IerIEr IJS2.4P
11、1max380.912.445488.91(A)。故IErIH，符合要求。 式中： P1max-供电线路中容量最大的一台电动机的额定功率（kW）； IJS-总干线负荷计算电流。 、总干线截面积选择： 根据IJS查表选用 150 mm2铜芯塑料线为相线，选用 120 mm2铜芯塑料线为专用接地保护干线，线路导体规格为BVV-（41501120）。 查得该导体长期允许的载流量ILIJS。（四）四号配电：1、 总电力负荷计算： PJsKxPe0.7275.4192.78kW SJs1.25PJs1.25204.68240.97KVA 取值说明，式中： PJs -总的有功计算功率； Kx0.7，需要系
12、数，根据总装容量计算值选取； SJs -总干线（整个施工现场）的电力计算负荷； Pe -电动机额定功率。 2、总干线的总开关（包括漏电保护器）、总熔体、导线截面积的选择。 、总干线负荷计算电流IJs1.52SJs366.27（A） 、闸刀开关额定电流IH1.3IJs476.15（A），现场选用600A开关为总闸刀开关。、选用DZ20LE-400-4300作总漏电保护器，其额定电流400（A），额定动作时间0.1（S），额定漏电动作电流n=100（mA）。 、总熔体的额定电流IerIEr IJS2.4P1max476.152.445584.15(A)。故IErIH，符合要求。 式中： P1max-供电线路中容量最大的一台电动机的额定功率（kW）； IJS-总干线负荷计算电流。 、总干线截面积选择：
