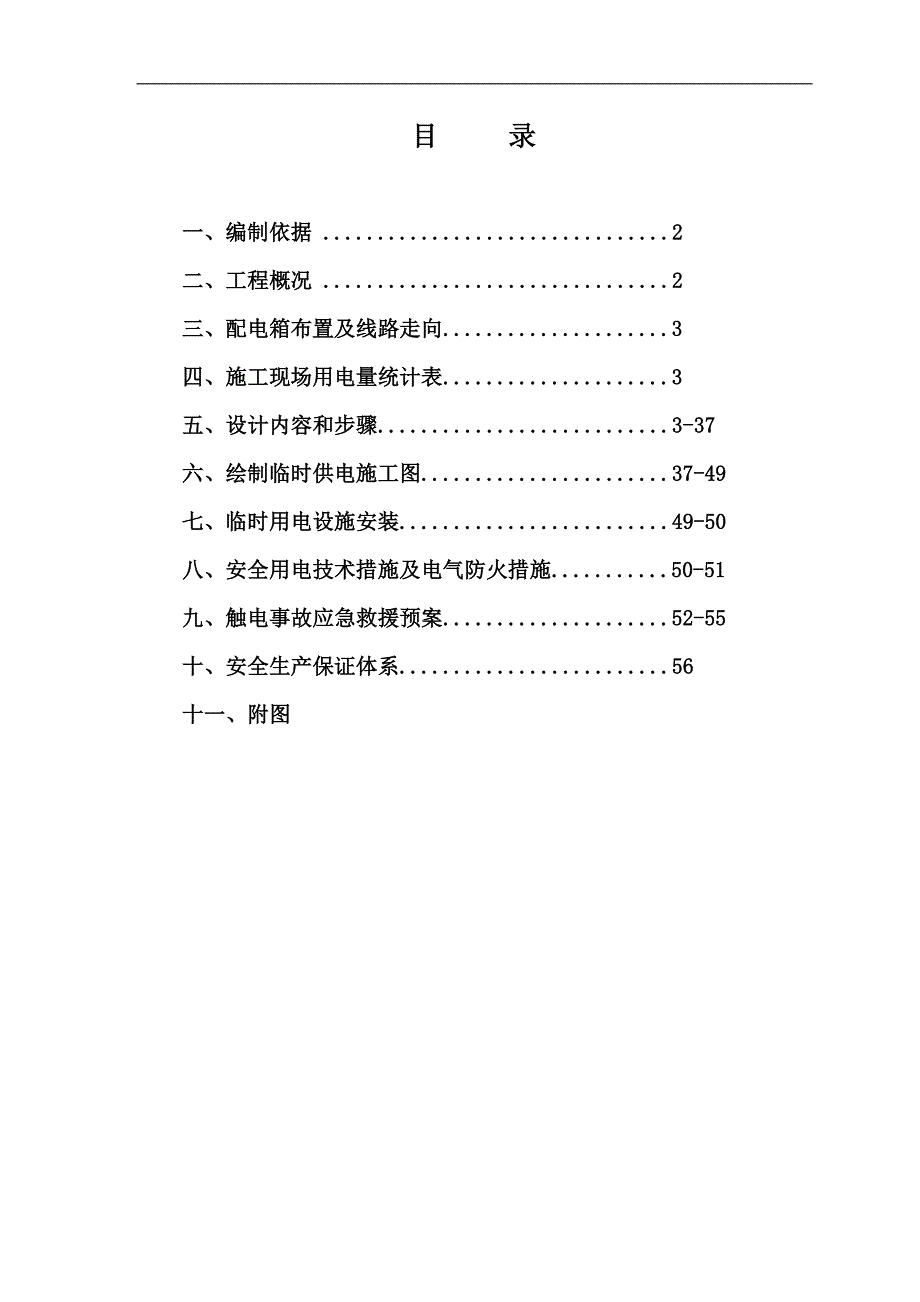

1、目 录一、编制依据 .2二、工程概况 .2三、配电箱布置及线路走向.3四、施工现场用电量统计表.3五、设计内容和步骤.3-37六、绘制临时供电施工图.37-49七、临时用电设施安装.49-50八、安全用电技术措施及电气防火措施.50-51九、触电事故应急救援预案.52-55十、安全生产保证体系.56十一、附图一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-
2、2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、工程概况工程名称：某某项目工程建设地点：该项目位于秦皇岛市北环路以北，八三专用线以东，本工程由四个单体组成。建设规模：综合服务楼：结构类型为3层钢筋混凝土结构，建筑高度11.7m，建筑面积3060 m2；建筑物长65.30米，宽16.50米，6-7轴之间设一道抗震缝，基础为独立基础。设计使用年限为50年。耐火等级二级；抗震设防烈度为7度。一号库房：结构类型为单层轻钢结构，建筑高度7.05m，建筑面积1621.27m2，建筑物长度为45.50米，宽度为42.50米，最大单跨21米。建筑功能为仓库，所储存物品火灾危险性分类为戊类。设
3、计使用年限为50年，耐火等级为二级，屋面防水等级为二级，抗震设防烈度为7度。二号库房：结构类型为单层轻钢结构，建筑高度7.05m，建筑面积11940.70m2，建筑物长度为122.90米，宽度为126.50米，最大单跨21米。建筑功能为仓库，所储存物品火灾危险性分类为戊类。设计使用年限为50年，耐火等级为二级，屋面防水等级为二级，抗震设防烈度为7度。三号库房：结构类型为单层轻钢结构，建筑高度7.05m，建筑面积5611.45 m2，建筑物长度为115.7米，宽度为48.50米，最大单跨24米。建筑功能为仓库，所储存物品火灾危险性分类为戊类。设计使用年限为50年，耐火等级为二级，屋面防水等级为二
4、级，抗震设防烈度为7度。三、配电箱布置及线路走向施工用电由建设单位提供的现场总配电箱接入，由总电源箱内600A塑壳断路器引至现场总配电柜，在由总电柜分出8路，在分别到木工加工区配电箱、钢筋加工区配电箱、焊工棚配电箱、搅拌机配电箱、综合服务楼配电箱及一、二、三号库房配电箱具体布置及走向见平面图。四、 施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 插入式振动器 ZX50C 1.1 5 5.5 2 平板式振动器 ZB11 1.1 1 1.1 3 自落式混凝土搅拌机 JD250 11 1 11 4 钢筋调直机 GT4/14 4 1 4 5 钢筋切断机 QJ4
5、0-1 5.5 2 11 6 套丝机 GT3/9 7.5 2 15 7 钢筋弯曲机 GW40 3 2 6 8 木工电刨 MIB2-80/1 0.7 1 0.7 9 木工圆锯 MJ104 3 1 3 10 交流电焊机 BX3-200-2 23.4 2 46.8 11 直流电焊机 AX-320(AT-320) 14 10 210 12 40塔吊 1-五、 设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用
6、直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(2)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(3)、插入式振动器Kx =
7、 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(4)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(6)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1
8、.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(7)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.7511 = 8.25 kWQjs = Pjs tg=8.250.62 = 5.11 kvar(8)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.654 = 2.6 kWQjs = Pjs tg=2.61.02 = 2.65 kvar(9)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.655.5 =
9、3.575 kWQjs = Pjs tg=3.581.02 = 3.65 kvar(10)、套丝机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.657.5 = 4.875 kWQjs = Pjs tg=4.881.02 = 4.97 kvar(11)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.655.5 = 3.575 kWQjs = Pjs tg=3.581.02 = 3.65 kvar(12)、套丝机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.657.5 = 4.875 kWQjs = Pj
10、s tg=4.881.02 = 4.97 kvar(13)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.653 = 1.95 kWQjs = Pjs tg=1.951.02 = 1.99 kvar(14)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.653 = 1.95 kWQjs = Pjs tg=1.951.02 = 1.99 kvar(15)、木工电刨Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.650.7 = 0.455 kWQjs = Pjs tg=0.451.33 = 0.6
11、1 kvar(16)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.653 = 1.95 kWQjs = Pjs tg=1.951.33 = 2.6 kvar(17)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn Cos = 23.40.4=9.36kWPe = n(Jc/Jc1)1/2Pn = 1(0.5/1)1/29.36 = 6.62 kWPjs = KxPe =0.56.62 = 3.31kWQjs = Pjs tg=3.312.29 = 7.58 kvar(18)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn Cos = 23.40.4=9.36kWPe = n(Jc/Jc1)1/2Pn = 1(0.5/1)1/29.36 = 6.62 kWPjs = KxPe =0.56.62 = 3.31kWQjs = Pjs tg=3.312.29 = 7.58 kvar(19)、直流电焊机Kx = 0.7 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的
