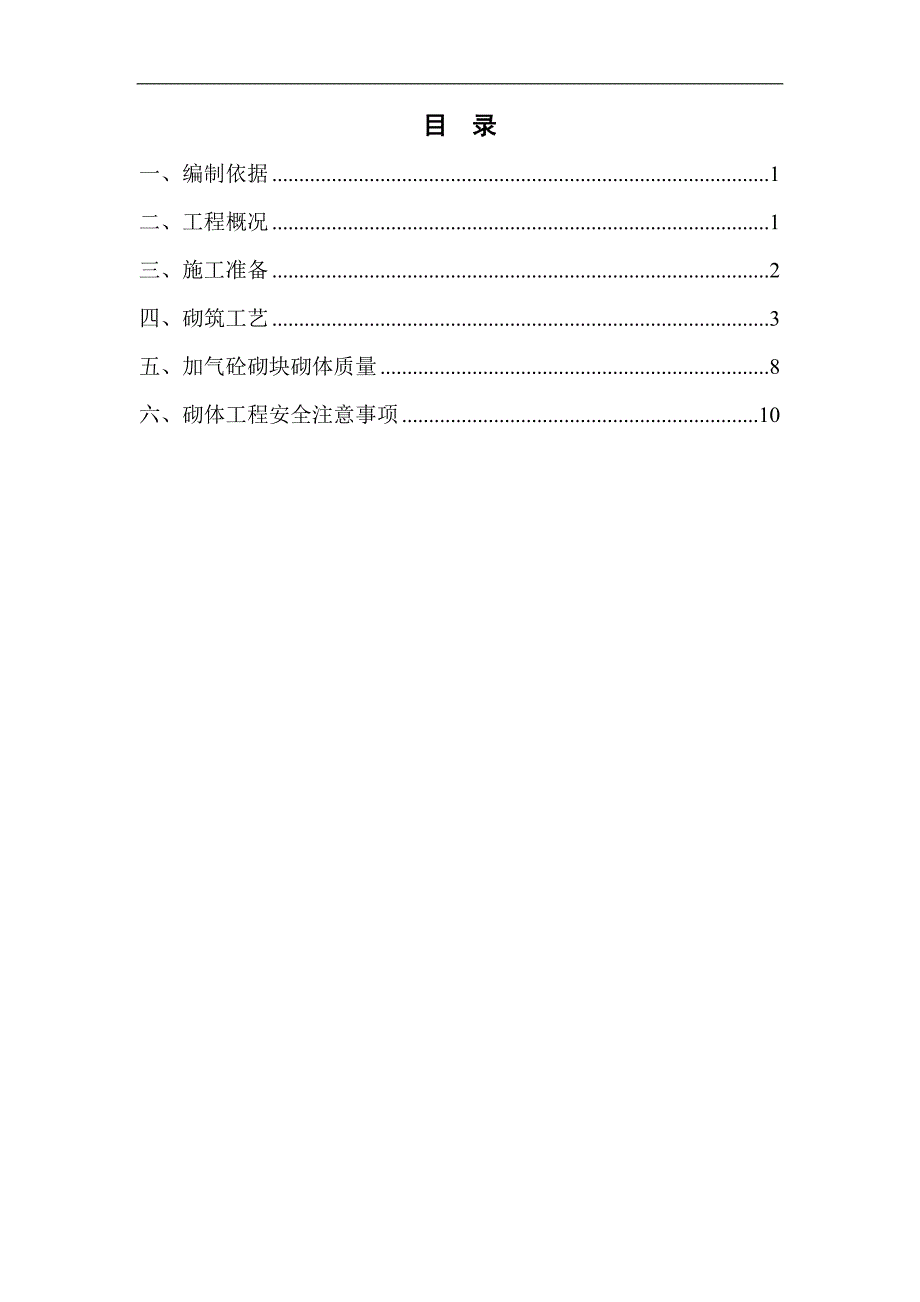

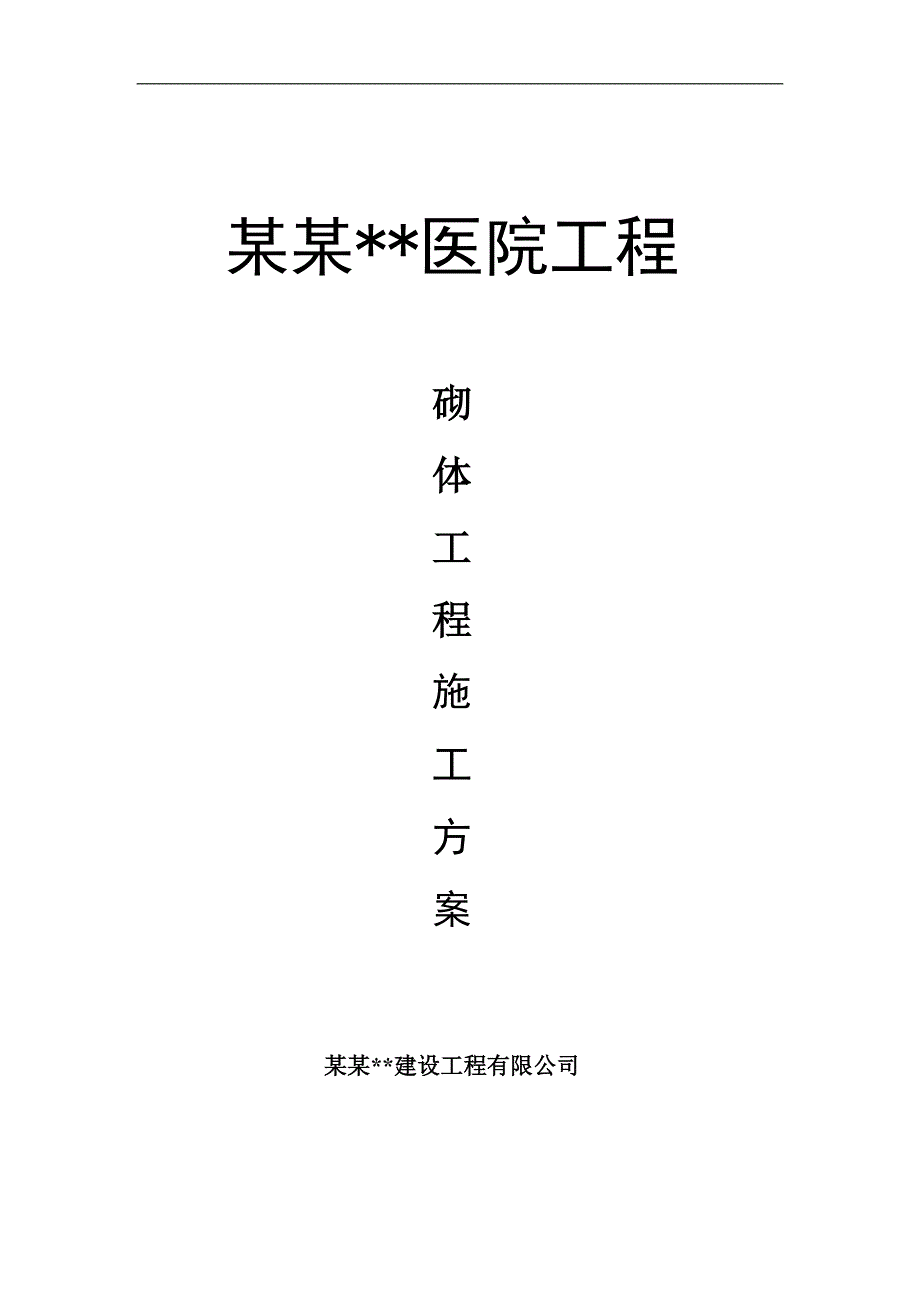

1、某某*医院工程砌体工程施工方案某某*建设工程有限公司目 录一、编制依据1二、工程概况1三、施工准备2四、砌筑工艺3五、加气砼砌块砌体质量8六、砌体工程安全注意事项10一、编制依据1.*国际建筑设计有限公司提供的施工图2.烝压加气混凝土砌块建筑构造03J1043.加气混凝土砌块墙05J3-44.本工程施工组织设计及施工合同二、工程概况2.1设计概况2.1.1外墙承重外墙为现浇钢筋混凝土墙，厚度详见结构施工图；非承重外墙为300厚加气混凝土砌块墙，做法按加气混凝土砌块墙(05J3-4)执行。2.1.2内墙（1）200厚加气混凝土砌块墙，用于防火墙、楼梯电梯间墙、较大卫生间隔墙、设备电气机房隔墙；（
2、2）150厚加气混凝土砌块墙，用于其他部位；（3）240厚蒸压灰砂砖墙，内衬铅板，用于射线防护房间；（4）240厚蒸压灰砂砖墙，内衬铜网，用于磁屏蔽防护房间；（5）部分空调水管井墙采用方便拆卸的轻钢龙骨石膏板隔墙，耐火极限1.0小时；具体位置详见建筑平面图。（6）防火墙，走道、病房、产房、手术部、医疗设备用房隔墙须砌至结构梁板底。（7）各机房除注明留有设备安装口者外，可将临走道一侧的填充墙体先不砌，待设备安装后再砌墙、安装门窗。（8）立管竖井墙体待管道安装后砌筑；管井内表面应光滑平整随砌随抹 20 厚1:2.5水泥砂浆。立管安装后，应将楼板封堵严密。井道上与房间、走道等相连的孔洞、空隙应采用不
3、燃烧材料填塞密实。（9）墙体留洞及封堵a）大于300宽的预留洞口，钢筋混凝土墙上留洞见结施和设备图，砌筑墙留洞除建施图注明者外，须配合设备专业要求现场预留，洞口处理须结构专业配合。300宽以下墙体留洞应与有关工种配合施工。b）预留洞的封堵：混凝土墙洞的封堵见结施，其余砌筑墙待管道设备安装完毕后，用 C20 细石混凝土填实，防火墙处用防火材料封堵。2.2工程特征及分析2.2.1本工程二次结构墙体为框架填充墙，砌块主要材料为加气砼砌块，有少量的蒸压灰砂砖，加气砼砌块干密度等级不大于B06，强度等级不少于A2.5，砂浆为普通砂浆，强度等级不少于M5.砌体工程量约2.7万m。2.2.2为便于施工，砌块
4、规格不应设置太多，砌块长度均为600mm，高度均为200mm，砌块宽度同墙厚分别为150mm、200mm、300mm，配置部分半头砌块。三、施工准备3.1材料要求3.1.1砌块规格符合要求，产品龄期应超过28d；有出厂合格证和检测报告，进场复试合格。3.1.2认真熟悉设计图纸，正确选用砌筑砂浆的强度等级并根据设计用途正确选用水泥砂浆。3.1.3拌制水泥砂浆用的水泥、砂（中砂）、掺合料、拌和用水符合要求；3.2机具准备：铺灰铲、小撬棍、刀锯、铁锹、平直架、2m靠尺、皮数杆、灰斗、吊篮、手推车、小线、砌块夹具等准备齐全。3.3作业条件3.3.1砌筑施工前，结构基层施工应完成并经验收合格，应将灰渣杂
5、物及高出部分清除干净，并在砌筑前洒水湿润。3.3.2在结构上，弹出500mm标高水平线、砌块墙墙边线、门口位置线。3.3.3在结构墙柱上设置拉结钢筋，拉墙筋采用植筋方法与框架柱连接，根据排列砌块尺寸，确定拉墙筋垂直间距，控制在600mm以内，伸入砌体长度不小少于1m，钢筋为26.3.3.4搭设砌筑用操作架：(1)操作架选型：采用钢管式钢管脚手架；(2)架体设计：立杆间距900mm1500mm，横杆步距1800m。内立杆距离砌块墙体300mm。根据层高不同脚手架搭设高度有所不同，具体详见如下操作架搭设立面图：墙体砌筑时操作架示意图3.4技术准备3.4.1根据砌块尺寸和灰缝厚度计算皮数和排数，制作
6、好皮数杆并将皮数杆竖立在墙的两端。3.4.2绘制排砖图，考虑门窗洞口，尤其是与机电专业密切配合以确定各种机电线管穿墙位置。3.4.3提前申请砂浆配合比，由试验室出具具体配合比。3.4.5构造柱钢筋及砌体拉结筋采用后植筋方法，预先在现场做样板，经拉拔试验合格后，再正式用于工程。 四、砌筑工艺4.1工艺流程施工准备放控制线基层处理砌筑下部二次结构下部构造柱施工圈梁施工等机电管线施工完毕后圈梁上部二次结构上部构造柱施工。4.2拌制砂浆4.2.1砂浆采用现场机械搅拌。4.2.2砂浆必须具有高的粘结性，良好的流动性、保水性，砂浆的稠度宜控制在7080mm。4.2.3砂浆应随拌随用，在拌制成后12h内用完
7、。4.2.4砂浆试块：每一楼层或250m3制作一组（每组6块）试块。4.3砌筑墙体4.3.1采用满铺满挤法砌筑，上下皮砌块应错缝搭接，搭接长度为300mm，每两皮为一循环，个别条件下砌块的搭接长度不应小于150mm。当不能满足要求时，在水平灰缝中放置拉结钢筋，拉结钢筋的长度不小于700mm。4.3.2加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%；竖向灰缝砂浆饱满度不应小于80%。水平灰缝厚度宜为15mm；竖向灰缝宽度宜为20mm，并随手用原浆勾缝。严禁出现瞎缝和透亮缝。4.3.3 每天墙体砌筑高度不得超过2m。4.3.4设计规定的孔洞、管道、预埋件等应在砌筑时预
8、留、预埋，否则应在砂浆强度达到要求后采用专用工具施工。4.3.5墙体砌到接近上层梁、板底部时，应留一定空隙，待填充墙砌完并至少隔7d后，再用页岩砖斜砌挤紧挤牢，砖的倾斜度为60左右，砂浆应饱满密实，详见下图：填充墙体顶部斜砖示意图4.3.6加气混凝土砌块墙的转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面。加气混凝土砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵横砌块。4.3.7砌块墙与框架柱、梁及墙间的缝隙处理：采用钢丝网加强带进行处理，加强带的宽度为300mm；钢丝网加强处理示意图4.4砌筑总体技术要求4.4.1严格按照建筑、结构图纸和设计说明书进行施工。4.4.2水暖、电气、设备
9、等管线预留须分别与各专业要求密切配合进行留设，详细核对预留洞口、管道、沟槽、预埋的位置、尺寸、以及设计规定,避免事后剔凿。4.4.3沿长度方向按门窗洞口等位置，进行一次排砌，尽量用主规格砌块，砌块排列上下皮错缝搭接，搭接长度为砌块的1/2，不得小于砌块高的1/3，使墙体组砌合理，每道墙设置皮数杆控制标高。4.4.4砌筑前砌块浇水湿润。4.4.6顶到结构的砖墙，顶部砌一层斜立砖，与梁底或板底顶紧，斜立砖必须等下部砌体沉实后再砌。4.4.7所有墙体除图纸注明外，均要砌至上层板底或梁底。4.5构造柱设置要求4.5.1构造柱位置如在图中未标出，按下列原则设置：(1）纵横墙交接处；(2）大面墙每隔4m左
10、右设置一个构造柱：(3）门窗洞口两侧设置抱框。(4）构造柱截面尺寸为墙厚240mm,小于200mm长的门朵可用构造柱代替，墙长大于层高2倍及转角处、电梯井四角、墙体相交处等均设构造柱，配筋为412、6250。4.5.2构造柱、抱框立柱应与砌块墙连接，连接方式为设置马牙槎，并在墙内设置拉接筋26600，拉接筋锚入柱内200mm，拉接筋长度为沿墙全长布置。4.6圈梁的设置4.6.1砌块墙高度范围内在门洞顶高度处设置一道水平系梁，水平系梁间距不大于2m。墙高超过4m时，要增设一道墙厚200mm水平系梁。梁配筋为412、6250。4.6.2水平系梁为沿墙通长设置。4.7拉接筋及构造节点的设置4.7.1
11、砌块墙施工时要按设计及规范要求每隔600mm左右设置26的拉筋，拉接筋长度为沿墙全长贯通。4.7.2填充墙与框架柱连接接点如下图：填充墙与框架柱连接节点图4.8砌筑工程技术保证措施4.8.1做好砌筑前砌体的湿润工作，并注意砌体在运输过程中的半成品保护，尽量避免砌块破损和缺棱掉角。现场存放砌块场地夯实、平整、不积水，砌块码放整齐。装运过程轻拿轻放，避免损坏且尽量减少二次倒运。常温施工，砌墙的前一天，将砌块与结构相接的部位洒水湿润，保证砌体粘结牢固。4.8.2砌筑时及时做好砌体内安装工程的各种管、线、槽、箱、盒的留设。4.8.3砌体要防止通缝现象，上下皮砌体要错缝砌筑，搭接长度按规范执行。4.8.
12、4砂浆饱满度要达到规范要求。4.8.5严格控制墙面的平整度和垂直度。4.8.6砂浆采用集中搅拌，原材料计量要准确，搅拌时间要达到规定的要求。4.8.7水平灰缝要平直，盘角时灰缝要掌握均匀，每层砖都要与皮数杆对平，通线要绷、紧穿平。4.8.8抄平放线时，要细致认真；钉皮数杆的木桩要牢固，防止碰撞松动。皮数杆立完后，要复验，确保皮数杆标高一致。4.8.9砂浆强度必须要满足要求，注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。4.8.10墙体顶面要平直，应在板底弹出墙顶线，认真按线砌筑，以保证墙体顶部平直通顺。4.8.11砌块墙严禁后剔凿，预留孔洞、预埋件应准备预
13、留、预埋。防止后剔凿，以免影响质量。五、加气砼砌块砌体质量5.1加气混凝土砌块墙体质量合格应符合以下规定：5.1.1主控项目应全部符合规定。5.1.2一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围内。5.2加气混凝土砌块砌体主控项目：砌块和砌筑砂浆的强度等级应符合设计要求。检验方法：检查砌块的产品合格证、产品性能检测报告和砂浆砌块试验报告。5.3加气混凝土砌块一般项目：5.3.1砌体一般尺寸的允许偏差应符合下表规定。抽检数量：对表中1、2项，在检验批的标准中随机抽查10%，但不应少于3间；大面积房间和楼道接两个轴线或每10延长米按一标准计数。每间检验不少于3处，对表中3、4项
14、，检验批中抽检10%，且不应少于5处。加气混凝土砌体一般尺寸允许偏差项序项 目允许偏差（mm）检 验 方 法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽（后塞口5用尺检查4外墙外、下窗口偏移20用经纬仪或吊线检查5.3.2加气混凝土砌块不应与其他块材混砌。抽检数量：在检验批中抽检20%，且不应少于5处。检验方法：外观检查。5.3.3加气混凝土砌块砌体的灰缝砂浆饱满度不应小于80%。抽检数量：每架子不少于三处，且每处不应少于三块。检验方法：用百格网检查砌块底面砂浆的粘结痕迹面积。5.3.4加气混凝土砌块砌
15、体留置的拉结钢筋或网片的位置与砌块皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮砌块高度。抽检数量：在检验批中抽检20%且不应少于5处。检验方法：观察和尺量检查。5.3.5砌块砌筑时应错缝搭接，搭接长度不应小于砌块长度的13；竖向通缝不应大于2皮。抽检数量:在检验批的标准间中抽查10%，且不应少于3间。检验方法：观察和尺量检查。5.3.6加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。抽检数量:在检验批的标准间中抽查10%，且不应少于3间。检验方法：用尺量5皮砌块的高度和2m砌体长度。5.3.7加气混凝土砌块墙砌至接近梁、板底时，应留置一定空隙，待墙体砌筑完并应至少隔7d后，再将其补砌挤紧。抽检数量：每验收批抽10%墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。检验方法：观察检查。六、砌体工程安全注
