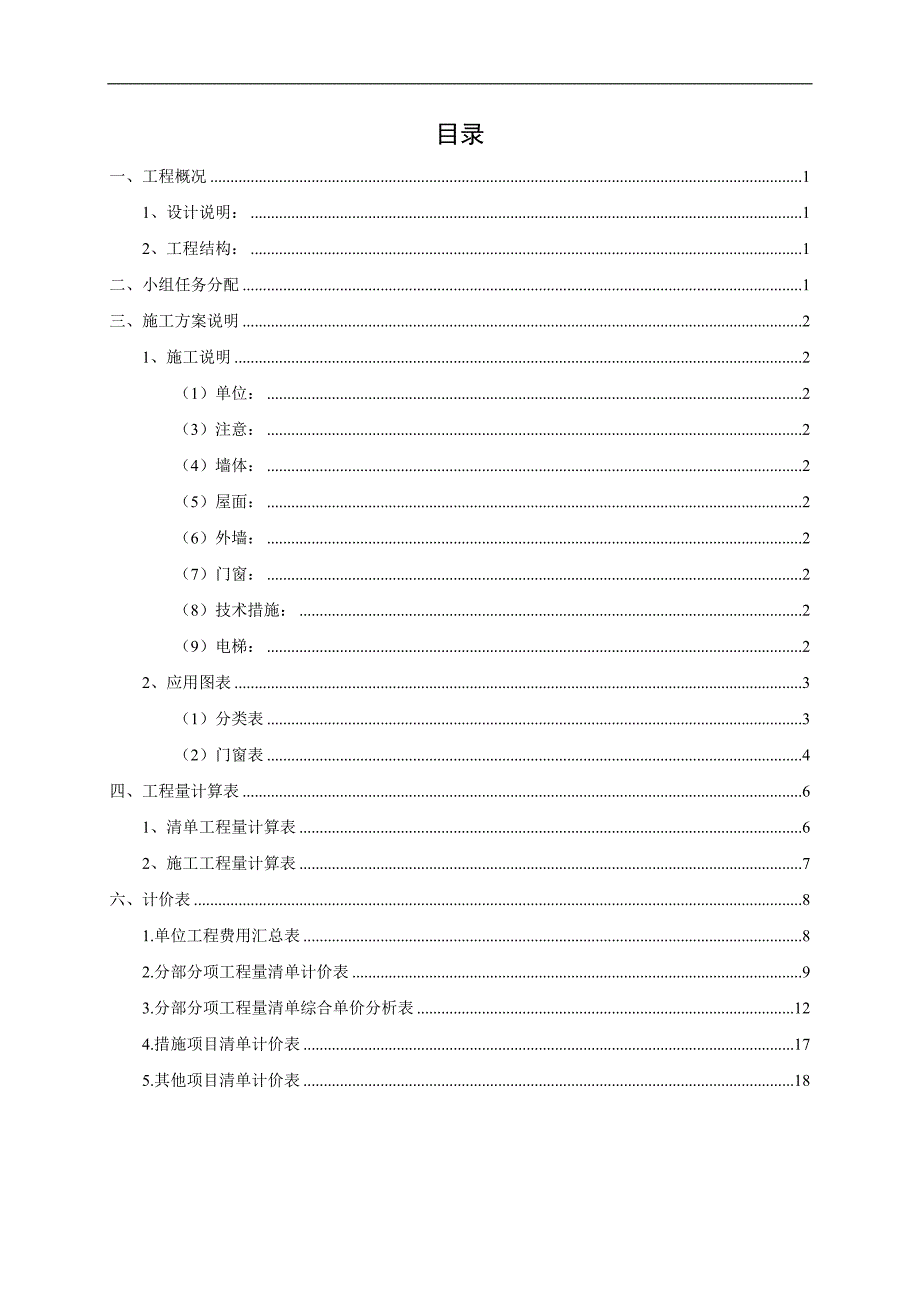

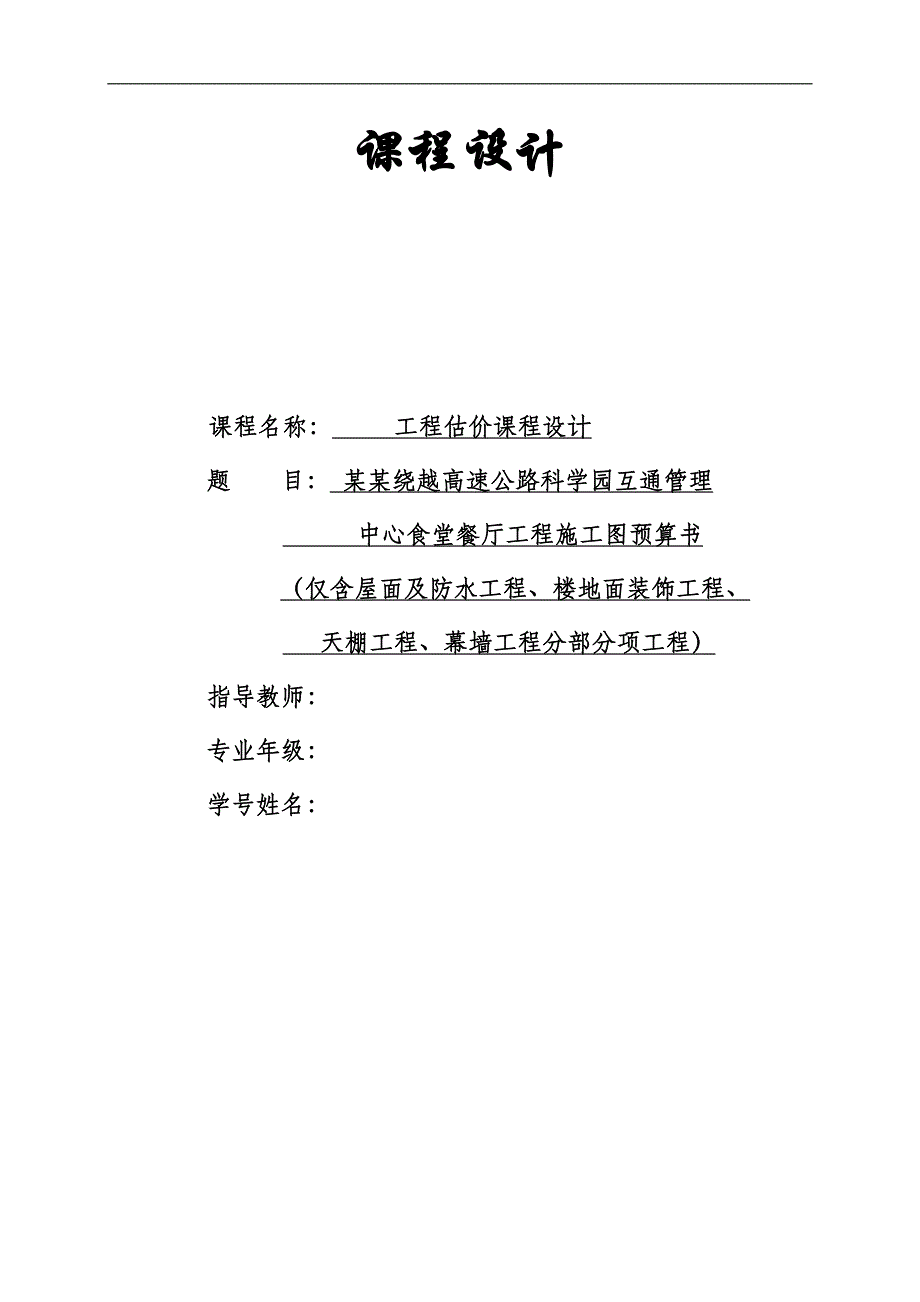

1、课程设计课程名称： 工程估价课程设计 题目： 某某绕越高速公路科学园互通管理 中心食堂餐厅工程施工图预算书 （仅含屋面及防水工程、楼地面装饰工程、 天棚工程、幕墙工程分部分项工程） 指导教师： 专业年级： 学号姓名： 目录一、工程概况11、设计说明：12、工程结构：1二、小组任务分配1三、施工方案说明21、施工说明2（1）单位：2（3）注意：2（4）墙体：2（5）屋面：2（6）外墙：2（7）门窗：2（8）技术措施：2（9）电梯：22、应用图表3（1）分类表3（2）门窗表4四、工程量计算表61、清单工程量计算表62、施工工程量计算表7六、计价表81.单位工程费用汇总表82.分部分项工程量清单计价

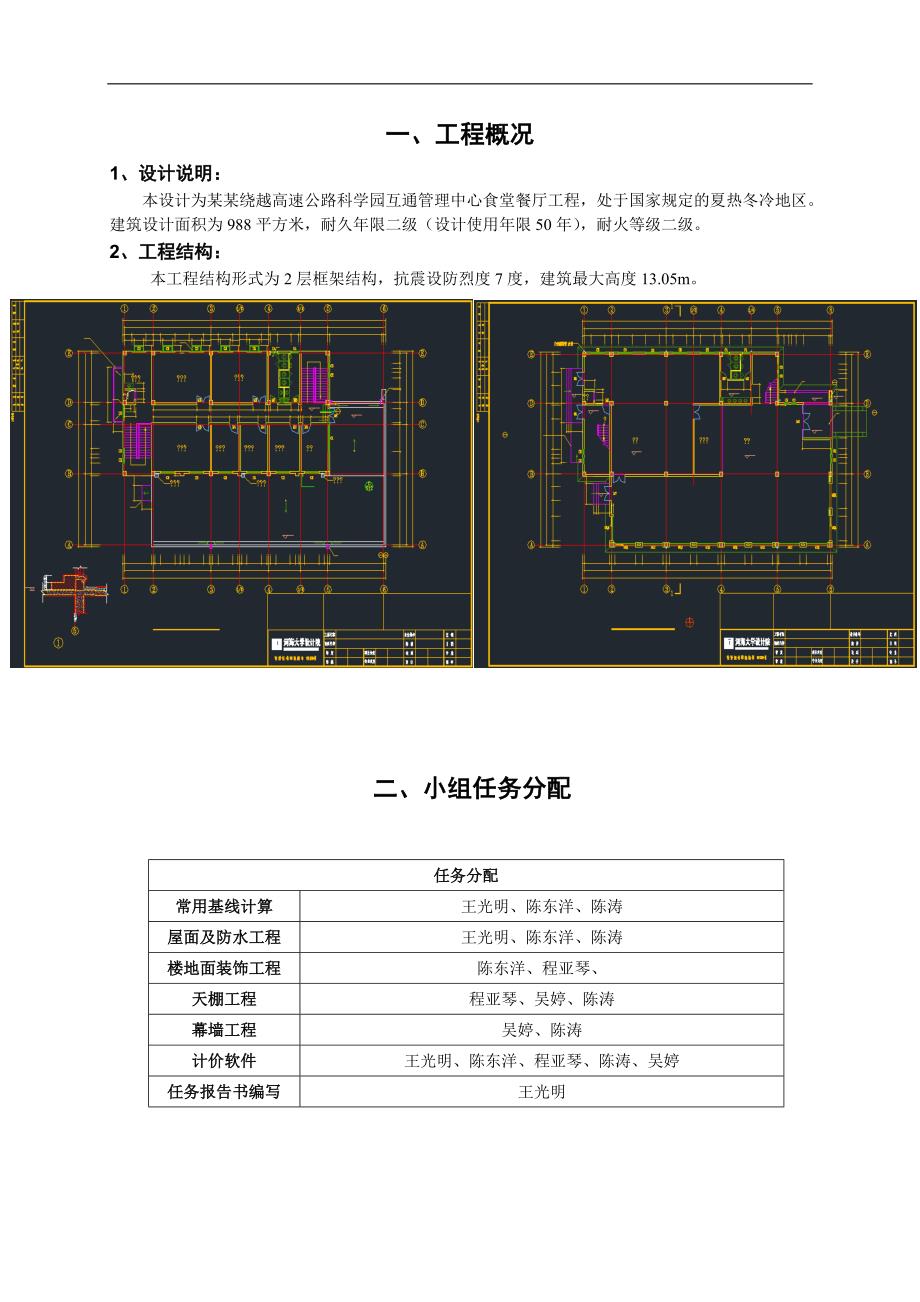

2、表93.分部分项工程量清单综合单价分析表124.措施项目清单计价表175.其他项目清单计价表18一、工程概况1、设计说明： 本设计为某某绕越高速公路科学园互通管理中心食堂餐厅工程，处于国家规定的夏热冬冷地区。建筑设计面积为988平方米，耐久年限二级（设计使用年限50年），耐火等级二级。2、工程结构： 本工程结构形式为2层框架结构，抗震设防烈度7度，建筑最大高度13.05m。 二、小组任务分配任务分配常用基线计算王光明、陈东洋、陈涛屋面及防水工程王光明、陈东洋、陈涛楼地面装饰工程陈东洋、程亚琴、天棚工程程亚琴、吴婷、陈涛幕墙工程吴婷、陈涛计价软件王光明、陈东洋、程亚琴、陈涛、吴婷任务报告书编写王
3、光明三、施工方案说明1、施工说明（1）单位： 本工程设计图纸所注标高均以米为单位，其余均以毫米为单位，凡各层平面、剖面及大样所注楼、地面标高除特别注明为结构面标高外，均为建筑完成面标高，屋面标高为结构控制标高。（2）说明：本工程所用材料规格、施工要求及验收规范等，除注明外均照“建筑安装工程施工及验收规范”执行。（3）注意： 本图中未注明的事项请按国家及地方的有关施工验收规范和当地的有关规定执行，施工过程如有重大变更及矛盾应当由设计人员会同有关单位协同解决，不得随意更改图纸。（4）墙体： 图中墙体材料详见结构施工说明，其墙与柱、梁、板及门窗交接处节点处理与粉刷应按相应墙体的施工要求进行。（5）屋
4、面： 屋面防水等级为级，屋面防水必须由防水专业或防水施工，屋面工程所采用的防水，保温材料应有材料质量证明文件，并经指定的质量检测部门认证，确保其材料及施工质量要求按“屋面工程技术规范”执行。（6）外墙： 本工程外墙饰面采用真石漆、面砖饰面所有外墙面材料的色、质选择及实现请会同会计人员共同协商解决，色彩仅为定向描述，具体色彩根据常用建筑色02J503-1并做样板再定。（7）门窗： 所有铝合金门窗采用100系列深灰色氟碳喷涂铝型材，供应商提供的技术数据与节点必须由建筑师认可后方可安装，施工期间必须对窗妥善防护，不得擦伤表面涂层。 玻璃幕墙详见幕墙厂图：玻璃幕墙采用（6中透光Low-E+12空气+6
5、透明）中空玻璃。挺料厚度不小于4，紧固件和连接角码须经防腐处理。幕墙要保证有因温差及凝露等而引起影响工程使用的相关解决措施。幕墙铝合金挺表面为深灰色氟碳喷涂层。（8）技术措施： 室内地面混凝土面层内加10200双向钢筋网，地面做法内混凝土标号C15改为C20，混凝土厚度改为100。（9）电梯： 本工程设计杂物电梯1台，现有电梯井道、门洞、召唤按钮及指示标识等预留洞先按现有资料设计，待建设方电梯招标确定厂家之后，预埋铁件、曳引机、控制柜等位置的详细设计由具体落实的专业厂家提供针对本工程绘制的深化施工图纸，经由土建设计人员会同甲方共同确认后方可施工。2、应用图表（1）分类表分类编号名称做法及使用图
6、集备注墙基防潮1防水砂浆防潮层苏J01-2005-1/1位置在低于完成地面0.06m标高处地面1地砖地面苏J01-2005-13/2位置在卫生间、厨房，仅做至刷素水泥浆一道层；加250厚加气混凝土保温层2地砖地面苏J01-2005-12/2位置在以上做法以外部位，仅做至刷素水泥浆一道层；加250厚加气混凝土块保温层楼面1地砖楼面苏J01-2005-9/3位置在卫生间，仅做C20混凝土层2地砖楼面苏J01-2005-8/3位置在2层以上做法以外部位，仅做至刷素水泥浆一道层3水泥砂浆楼面苏J01-2005-1/3位置在夹层地面，水泥砂浆掺3%防水剂内墙1釉面砖墙面苏J01-2005-20/5位置卫
7、生间、厨房，仅做至水泥砂浆打底层2乳胶漆墙面苏J01-2005-9/5位置在除卫生间、淋浴间以外部位内墙，仅做至水泥石灰膏砂浆打底层3水泥踢脚苏J01-2005-1/4高度150外墙1面砖墙面苏J01-2005-12/6加30mm挤塑板保温层，位置详见立面2真石漆墙面国标05J909外涂5-b加30mm挤塑板保温层，位置详见立面屋面1陶瓦屋面国标00J202-1-W9二层坡屋面，并加45mm挤塑板保温层，1.2mm厚三元乙丙2聚氨酯防水涂膜屋面苏J01-2005-28/7一层平屋面，并加45mm挤塑板保温层，10厚仿木纹地面砖平顶1毛坯顶棚苏J01-2005-6/8表面毛坯不做乳胶漆油漆1木基
8、层苏J01-2005-5/9用于木门及木门套窗套其他1细石混凝土散水苏J01-2005-1/122凡非露明铁件一律涂刷防锈底漆两道，外露铁件均刷一道防锈底漆栗色漆面。凡与砖砌快或混凝土接触的木材表面均需做防腐处理3屋瓦面檐口00J202-1-2/154屋瓦面屋脊00J202-1-1/21（2）门窗表本表尺寸仅为示意编号洞口尺寸（宽高）樘数总樘数使用图集备注一层二层1M1 15002100202苏J11-2006-PLM-1521b铝合金开门，6+12+6mm无色透明中空玻璃2M2 10002100101苏J11-2006-PLM-1021d铝合金开门，6mm白玻3M3 15002100033苏
9、J11-2005-2ZM1521成品实木门4M4 10002100044苏J11-2005-2ZM1021成品实木门5M5 9002100224苏J11-2005-2ZM0921成品实木门6M6 3600380010112厚钢化白玻无框双向地弹簧门7M7 1500380010112厚钢化白玻无框双向地弹簧门8M8 1500270001112厚钢化白玻无框双向地弹簧门9FM乙1 15002100202乙级防火门10MQ1 2750380011011明框玻璃幕墙11C1 30002100011铝合金推拉门12C2 60060016824铝合金下悬窗13C3 1800210051217铝合金推拉窗1
10、4C4 9002100224铝合金平开门15BY1 300015002铝合金防雨百页，木色氟碳喷涂16BY2 240015002铝合金防雨百页，木色氟碳喷涂注：1.所有铝合金门窗采用100系列深灰色氟碳喷涂铝型材，铝型材壁厚：门2.0mm；窗1.4mm且满足抗风压强计算及工艺要求。2铝合金门窗安装详见J11-2006，木门安装场参见苏J12-2005，所有外墙窗户加不锈刚纱窗。3门窗定位：立樘位置除图中注明外均居墙中，内门与开启方向墙面平。4.铝合金窗玻璃采用（6中透光Low-E+12空气+6透明）中空玻璃；玻璃的可见光透射比不小于0.4。凡玻璃底边距楼地面小于500mm或玻璃面积大于1.5平
11、方米（门上玻璃面积大于0.5平方米）均须采用安全玻璃。5.断桥隔热铝合金型材隔热条不准采用PVC塑料。门窗构造节点的隔音性、气密性、水密性、保温隔热性应现行国家标准（建筑外穿空气渗透性能分级及其检测方法）规定的III级水平。6.本表所注尺寸为洞口尺寸，只表示门窗立面分格，加工制作时应扣除不同厚度的粉刷面层或贴面厚度，节点做法详供货厂家图纸，并由本设计单位认可。7.幕墙玻璃见施工说明第九条。四、工程量计算表1、清单工程量计算表序号项目编码项目名称计算式单位数量常用基数计算外墙外边线L外外墙中心线L中内墙净长线L内底层建筑面积S底建筑面积S（32.85+21.45）*2+（32.85-7+21.4
12、5-7.8）*2（108.6-4*0.225）+（79-4*0.225）L内（一层）+L内（二层）=59.33+88.7832.85*21.45-3.6*7.8-7*5.4S底（一层）+S底（二层）=638.75+350.06mmmm2m2187.6185.8148.11638.75988.811A.7屋面及防水工程m22010701001001瓦屋面S=(7.865+10.115)*(1.2+3.6+7.2+7.2+7.4+1.2)=499.844m2499.843010702002001屋面涂膜防水S=(7.865+10.115)*(1.2+3.6+7.2+7.2+7.4+1.2)=499.844m499.8444010702004001屋面排水管L=（8.4+1.2）*328.8m228.85010702005001屋面天沟、檐沟L=7.2+3.6*2+4+3.4+0.225=22.025m22.036010702003001屋面刚性防水S=(174.31+57.124)*(1+3%)=238.38m2238.387B.1楼地面工程8020101003001细石砼楼地面S=(7.2+7.2+7.4+7-0.225)*(7.8-0.11)+(3.6+7.2+7.2+7.4+7)*7.8+(3.6+7.2+3.6+4+3.4+3.6)*5.4=
