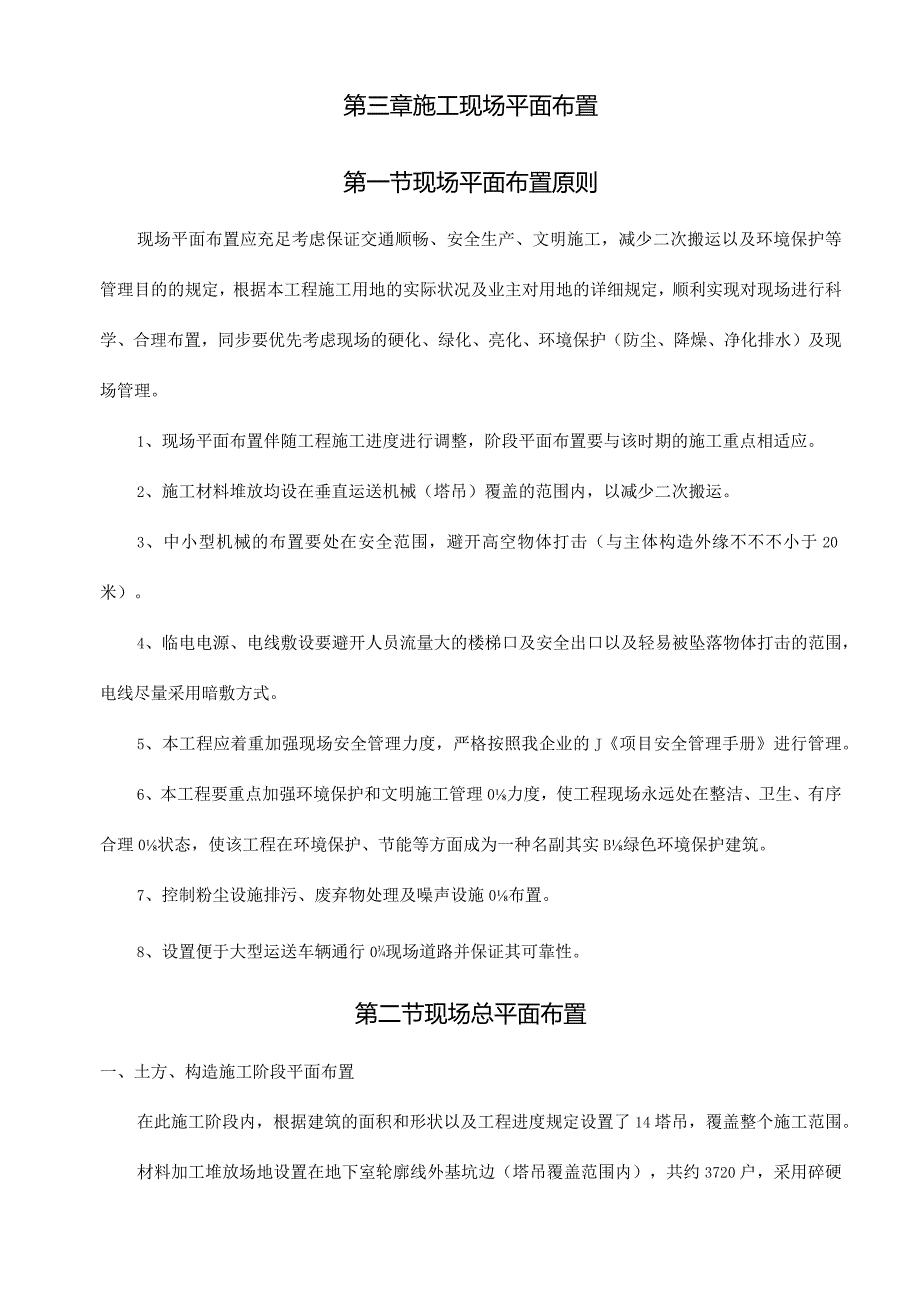

1、第三章施工现场平面布置第一节现场平面布置原则现场平面布置应充足考虑保证交通顺畅、安全生产、文明施工，减少二次搬运以及环境保护等管理目的的规定，根据本工程施工用地的实际状况及业主对用地的详细规定，顺利实现对现场进行科学、合理布置，同步要优先考虑现场的硬化、绿化、亮化、环境保护（防尘、降燥、净化排水）及现场管理。1、现场平面布置伴随工程施工进度进行调整，阶段平面布置要与该时期的施工重点相适应。2、施工材料堆放均设在垂直运送机械（塔吊）覆盖的范围内，以减少二次搬运。3、中小型机械的布置要处在安全范围，避开高空物体打击（与主体构造外缘不不不小于20米）。4、临电电源、电线敷设要避开人员流量大的楼梯口及
2、安全出口以及轻易被坠落物体打击的范围，电线尽量采用暗敷方式。5、本工程应着重加强现场安全管理力度，严格按照我企业的J项目安全管理手册进行管理。6、本工程要重点加强环境保护和文明施工管理0力度，使工程现场永远处在整洁、卫生、有序合理0状态，使该工程在环境保护、节能等方面成为一种名副其实B绿色环境保护建筑。7、控制粉尘设施排污、废弃物处理及噪声设施0布置。8、设置便于大型运送车辆通行0现场道路并保证其可靠性。第二节现场总平面布置一、土方、构造施工阶段平面布置在此施工阶段内，根据建筑的面积和形状以及工程进度规定设置了14塔吊，覆盖整个施工范围。材料加工堆放场地设置在地下室轮廓线外基坑边（塔吊覆盖范围

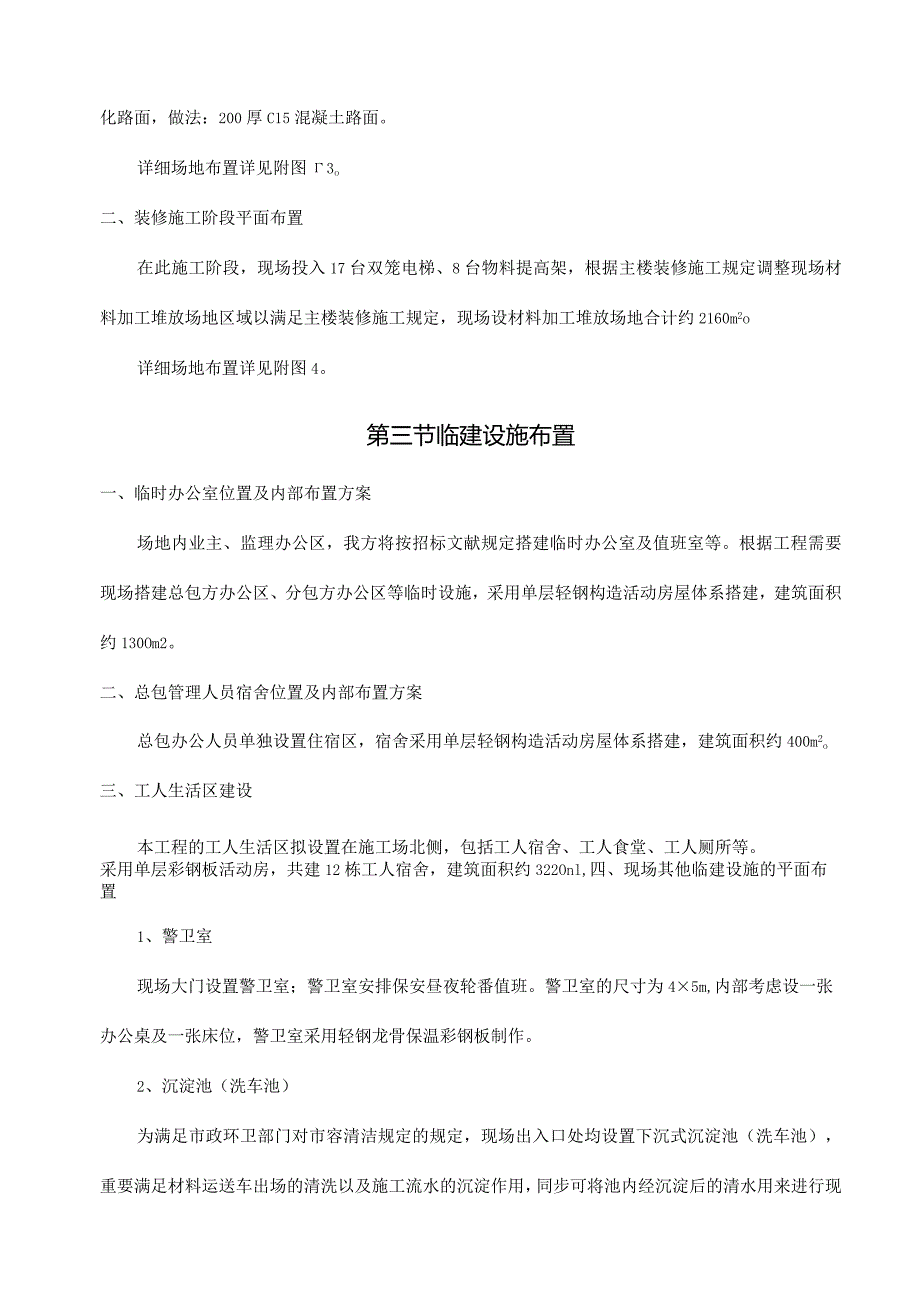

3、内），共约3720户，采用碎硬化路面，做法：200厚C15混凝土路面。详细场地布置详见附图3o二、装修施工阶段平面布置在此施工阶段，现场投入17台双笼电梯、8台物料提高架，根据主楼装修施工规定调整现场材料加工堆放场地区域以满足主楼装修施工规定，现场设材料加工堆放场地合计约2160m2o详细场地布置详见附图4。第三节临建设施布置一、临时办公室位置及内部布置方案场地内业主、监理办公区，我方将按招标文献规定搭建临时办公室及值班室等。根据工程需要现场搭建总包方办公区、分包方办公区等临时设施，采用单层轻钢构造活动房屋体系搭建，建筑面积约130Om2。二、总包管理人员宿舍位置及内部布置方案总包办公人员单独
4、设置住宿区，宿舍采用单层轻钢构造活动房屋体系搭建，建筑面积约400m2o三、工人生活区建设本工程的工人生活区拟设置在施工场北侧，包括工人宿舍、工人食堂、工人厕所等。采用单层彩钢板活动房，共建12栋工人宿舍，建筑面积约322Onl,四、现场其他临建设施的平面布置1、警卫室现场大门设置警卫室；警卫室安排保安昼夜轮番值班。警卫室的尺寸为45m,内部考虑设一张办公桌及一张床位，警卫室采用轻钢龙骨保温彩钢板制作。2、沉淀池（洗车池）为满足市政环卫部门对市容清洁规定的规定，现场出入口处均设置下沉式沉淀池（洗车池），重要满足材料运送车出场的清洗以及施工流水的沉淀作用，同步可将池内经沉淀后的清水用来进行现场的

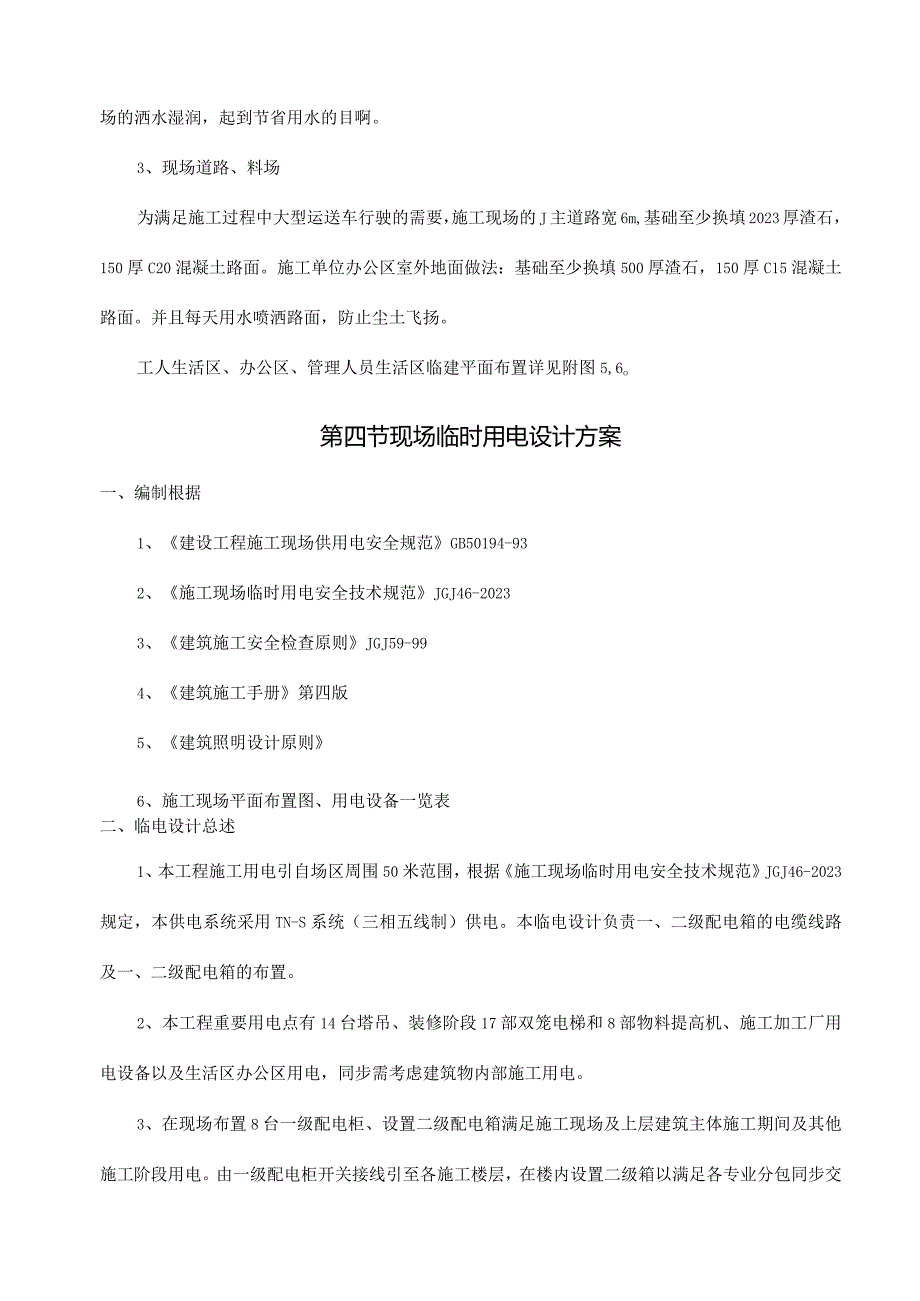

5、洒水湿润，起到节省用水的目啊。3、现场道路、料场为满足施工过程中大型运送车行驶的需要，施工现场的J主道路宽6m,基础至少换填2023厚渣石，150厚C20混凝土路面。施工单位办公区室外地面做法：基础至少换填500厚渣石，150厚C15混凝土路面。并且每天用水喷洒路面，防止尘土飞扬。工人生活区、办公区、管理人员生活区临建平面布置详见附图5,6o第四节现场临时用电设计方案一、编制根据1、建设工程施工现场供用电安全规范GB50194-932、施工现场临时用电安全技术规范JGJ46-20233、建筑施工安全检查原则JGJ59-994、建筑施工手册第四版5、建筑照明设计原则6、施工现场平面布置图、用电设
6、备一览表二、临电设计总述1、本工程施工用电引自场区周围50米范围，根据施工现场临时用电安全技术规范JGJ46-2023规定，本供电系统采用TN-S系统（三相五线制）供电。本临电设计负责一、二级配电箱的电缆线路及一、二级配电箱的布置。2、本工程重要用电点有14台塔吊、装修阶段17部双笼电梯和8部物料提高机、施工加工厂用电设备以及生活区办公区用电，同步需考虑建筑物内部施工用电。3、在现场布置8台一级配电柜、设置二级配电箱满足施工现场及上层建筑主体施工期间及其他施工阶段用电。由一级配电柜开关接线引至各施工楼层，在楼内设置二级箱以满足各专业分包同步交叉作业施工时需要。4、根据施工现场施工规定，在现场布
7、置施工照明。施工现场照明采用场地照明及局部照明结合的方式。主体阶段施工现场重要采用塔吊上安装滴灯，周围局部设支架安装方式。装修阶段，室内布置场地、走道照明，地下室采用低压安全照明，室外重要运用建筑外墙安装滴灯进行场地照明。同步根据现场作业状况，施工作业现场设置局部照明，以到达建筑场地照明设计原则规定。5、现场电缆采用沿施工围挡套管明敷，电缆（导线）明敷时不容许用铁丝等金属线绑扎，更不得拖地使用，需要时用S型绝缘钩挂敷设。沿电缆线路立标志，过路电缆穿钢管防护，构造板上0电缆采用木质槽盒防护，刷红白漆。楼内用电电缆线通过外墙预留孔洞沿构造梁下架设至引上竖直铺设处，竖向敷设电缆应充足运用在建工程时竖
8、井、垂直孔洞等，并应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设易沿墙或门口固定；构造施工阶段，一台二级箱用跳板作防护措施，由预留孔洞向作业面引出三级箱，保证施工用电。6、所有配电柜、箱、开关均按当地有关部门B有关规定制作，且电箱颜色、编号符合业主的形象规定；楼内配电箱的设置随构造施工的进度进行，由各一级柜下分二级箱引出电缆沿构造孔洞或电气井向上敷设。三、临电负荷计算1、总负荷计算：本工程用电高峰期将出目前主体构造施工阶段，用电机械重要有塔吊、地泵、钢筋机械、木工机械、电焊机、切割机、空压机以及施工照明等，采用需要系数法分组进行计算,得出用电设备总容量。现场重要施工用电设备表重要施工机
9、械设备投入计划表机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位塔吊TC60154长沙202364主体塔吊TC56135长沙202335.3主体塔吊TC50155长沙202370主体施工电梯SCD20017山东40装修物料提高机8山东20装修直螺纹套丝机48郑州20233KW钢筋加工钢筋切断机4012郑州20237.5KW40钢筋加工钢筋弯曲机WJ4012郑州20233钢筋加工钢筋调直机GT3/912郑州202311钢筋加工砂轮切割机820233KW钢筋加工混凝土输送泵HBT80C8徐州2023柴油混凝土平板振捣器PZ-5020徐州20231.1KW混凝土振捣棒5
10、0120徐州20231.1KW50混凝土振捣棒3080徐州20231.1KW30混凝土布料杆8徐州2023混凝土木工圆锯MT5008成都20235KW模板木工平刨MBPYW9038成都20234KW模板手电锯W-2.5/5D80中国20230.5模板手电钻80中国20230.4模板砂轮切割机40040上海2023400装修砂浆搅拌机8沈阳2023装修油漆搅拌器JIZ-SD0520202313A装修手提石材切割机41420广东20231.2装修空气压缩机PH-14-88820237.5装修电圆锯5013B20日本20231.4装修角磨机9523NB20日本20230.54装修电锤TE-1540日
11、本20230.65装修电动自动螺丝FD-788HV40天津20230.5装修钻手电钻JIZ-ZD-MA40天津20230.43装修冲击电钻DH2240天津2023装修手提式电刨1900B40天津20230.58装修曲线锯T141AD1220230.28装修射钉枪SDT-A301402023装修交流电焊机BX30030台中国202314机电滚槽机GC-C20台中国20231.5机电砂轮切割机J1G-35518台中国20232.2机电电动套丝机ZIT-N50118台中国20230.75机电手动套丝机HMT-2420台中国2023机电液压煨弯机WC27-10812台中国2023机电手动弯管器SWG-
12、2550台中国2023机电电钻6-1250台中国20230.3机电电锤8-2550台中国20230.6机电角向磨光机150-18060台中国20230.37机电台钻Z52513.510台中国20230.6机电手动打压泵NSA4-300-18台中国2023机电电动打压泵HHP-250012台中国20231.1机电气焊设备SY-10010台中国2023机电液压折弯机W67Y46台中国20237.5机电联合角咬口机0.6KW6台中国20230.6机电单平口咬口机1.5KW6台中国20230.6机电风管接合机RAS206台中国20230.6机电手动葫芦2t12个山东2023机电办公、生活区120生活区120照明80(2)根据表中各临电设施和设备计算：计算总负荷时应根据施工生产阶段投入机械设备最多时候的用电设备量或者用电最高峰的用电负荷，而不是所有的设备用电设备都进入计算，应为最高峰用电负荷(但应尽量减少大功率设备同步使用，进行合理安排以便保证电能的充足运用及节省)公式公二K(KlPl/cos+K2P2+K3P3+K4P4)P供电设备总需要容量(KVA)P1电动机额定功率之和(KW)P2电焊机额定容量之和(KvA)P3室内照明容量之和(KW)cos-电动机平均功率因数(现场最高为0.75-0.78,一般为0.65-0.75)KlK2、K3需要系数，详见表I-I需要系
