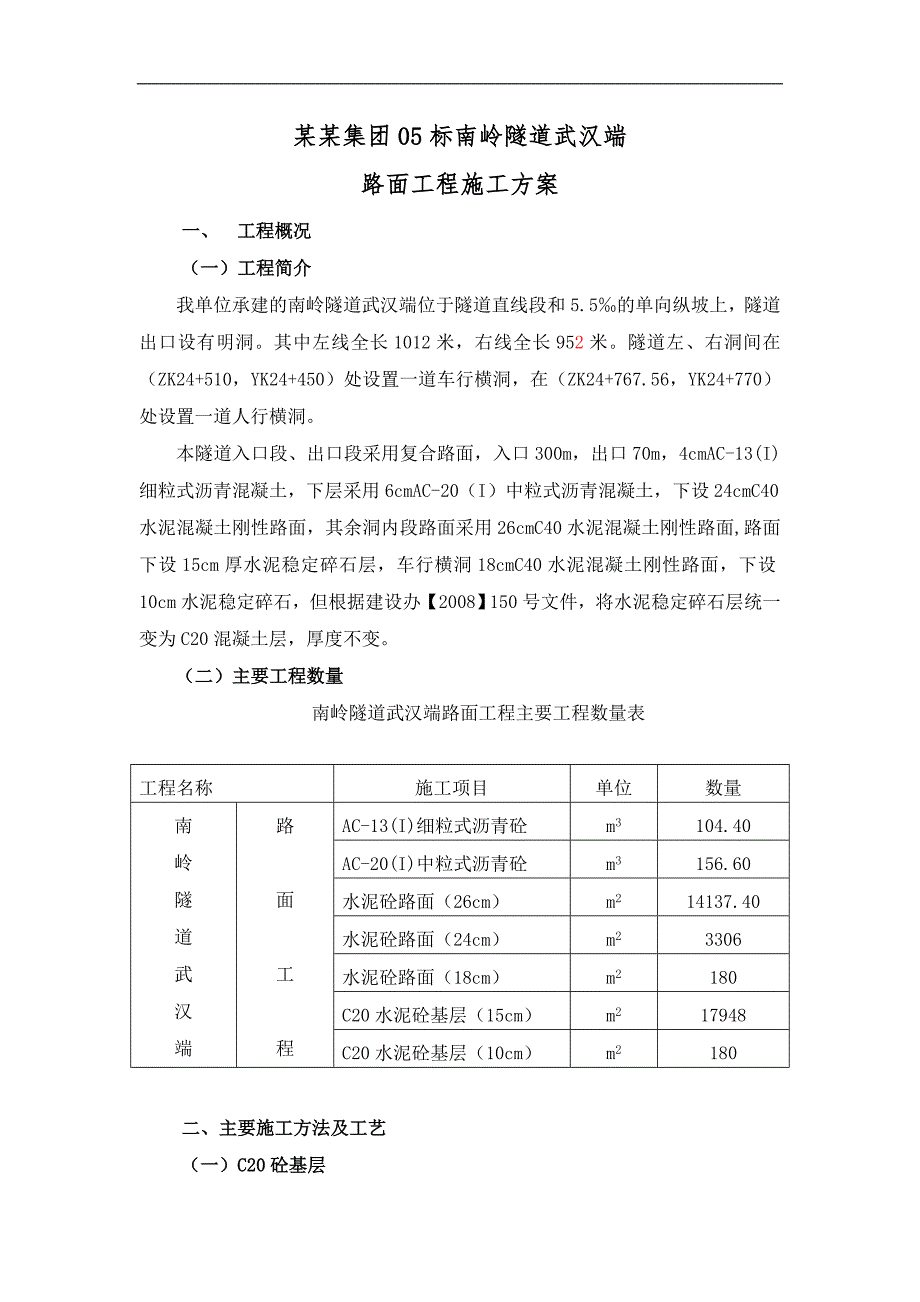

1、某某集团05标南岭隧道武汉端路面工程施工方案一、 工程概况（一）工程简介我单位承建的南岭隧道武汉端位于隧道直线段和5.5的单向纵坡上，隧道出口设有明洞。其中左线全长1012米，右线全长952米。隧道左、右洞间在（ZK24+510，YK24+450）处设置一道车行横洞，在（ZK24+767.56，YK24+770）处设置一道人行横洞。本隧道入口段、出口段采用复合路面，入口300m，出口70m，4cmAC-13(I)细粒式沥青混凝土，下层采用6cmAC-20（I）中粒式沥青混凝土，下设24cmC40水泥混凝土刚性路面，其余洞内段路面采用26cmC40水泥混凝土刚性路面,路面下设15cm厚水泥稳定碎
2、石层，车行横洞18cmC40水泥混凝土刚性路面，下设10cm水泥稳定碎石，但根据建设办【2008】150号文件，将水泥稳定碎石层统一变为C20混凝土层，厚度不变。（二）主要工程数量南岭隧道武汉端路面工程主要工程数量表工程名称施工项目单位数量南岭隧道武汉端路面工程AC-13(I)细粒式沥青砼m3104.40AC-20(I)中粒式沥青砼m3156.60水泥砼路面（26cm）m214137.40水泥砼路面（24cm）m23306水泥砼路面（18cm）m2180C20水泥砼基层（15cm）m217948C20水泥砼基层（10cm）m2180二、主要施工方法及工艺（一）C20砼基层根据驻地办【2008】

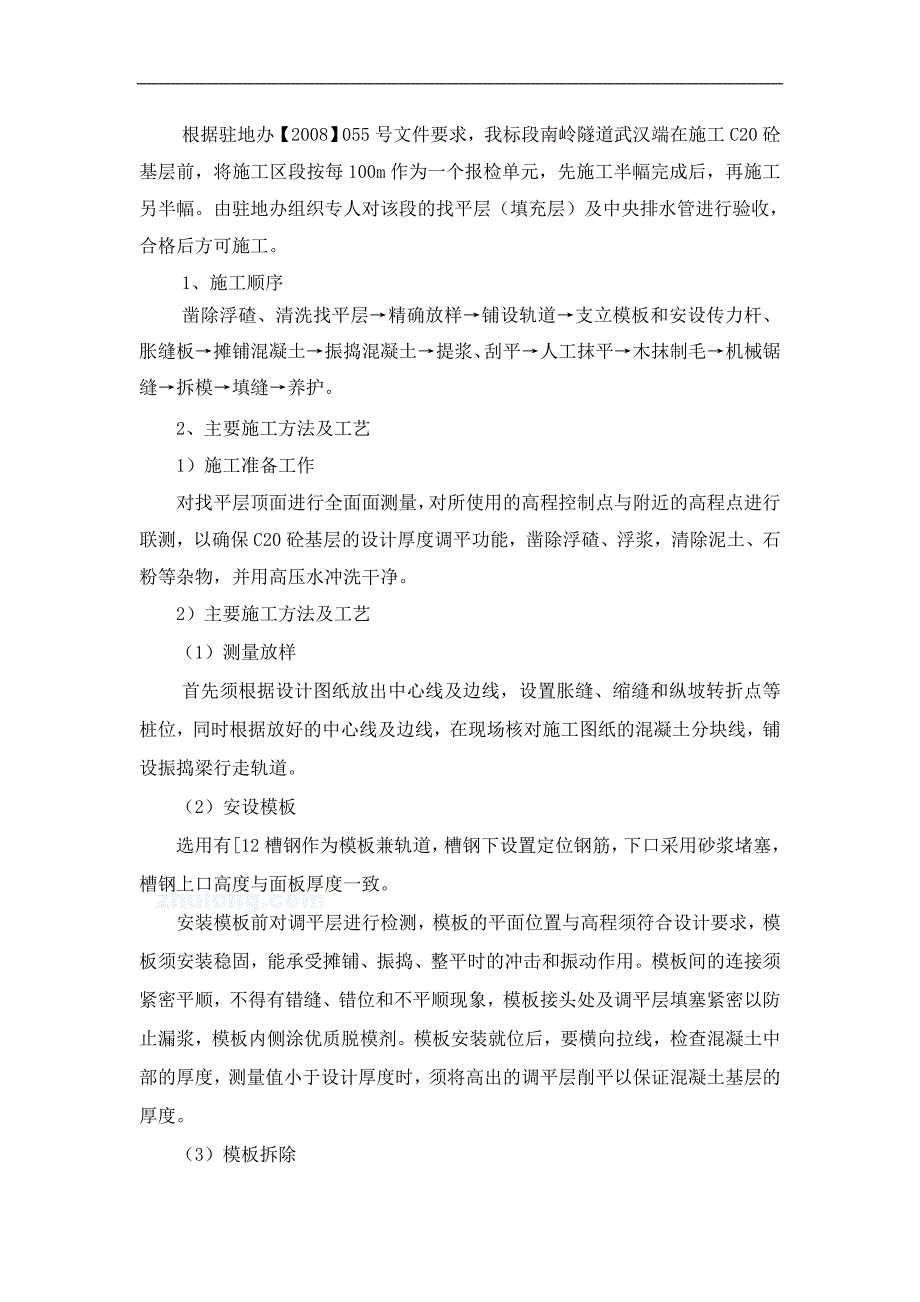

3、055号文件要求，我标段南岭隧道武汉端在施工C20砼基层前，将施工区段按每100m作为一个报检单元，先施工半幅完成后，再施工另半幅。由驻地办组织专人对该段的找平层（填充层）及中央排水管进行验收，合格后方可施工。1、施工顺序凿除浮碴、清洗找平层精确放样铺设轨道支立模板和安设传力杆、胀缝板摊铺混凝土振捣混凝土提浆、刮平人工抹平木抹制毛机械锯缝拆模填缝养护。2、主要施工方法及工艺1）施工准备工作对找平层顶面进行全面面测量，对所使用的高程控制点与附近的高程点进行联测，以确保C20砼基层的设计厚度调平功能，凿除浮碴、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净。2）主要施工方法及工艺（1）测量放样首先
4、须根据设计图纸放出中心线及边线，设置胀缝、缩缝和纵坡转折点等桩位，同时根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线，铺设振捣梁行走轨道。（2）安设模板选用有12槽钢作为模板兼轨道，槽钢下设置定位钢筋，下口采用砂浆堵塞，槽钢上口高度与面板厚度一致。安装模板前对调平层进行检测，模板的平面位置与高程须符合设计要求，模板须安装稳固，能承受摊铺、振捣、整平时的冲击和振动作用。模板间的连接须紧密平顺，不得有错缝、错位和不平顺现象，模板接头处及调平层填塞紧密以防止漏浆，模板内侧涂优质脱模剂。模板安装就位后，要横向拉线，检查混凝土中部的厚度，测量值小于设计厚度时，须将高出的调平层削平以保证混凝土基

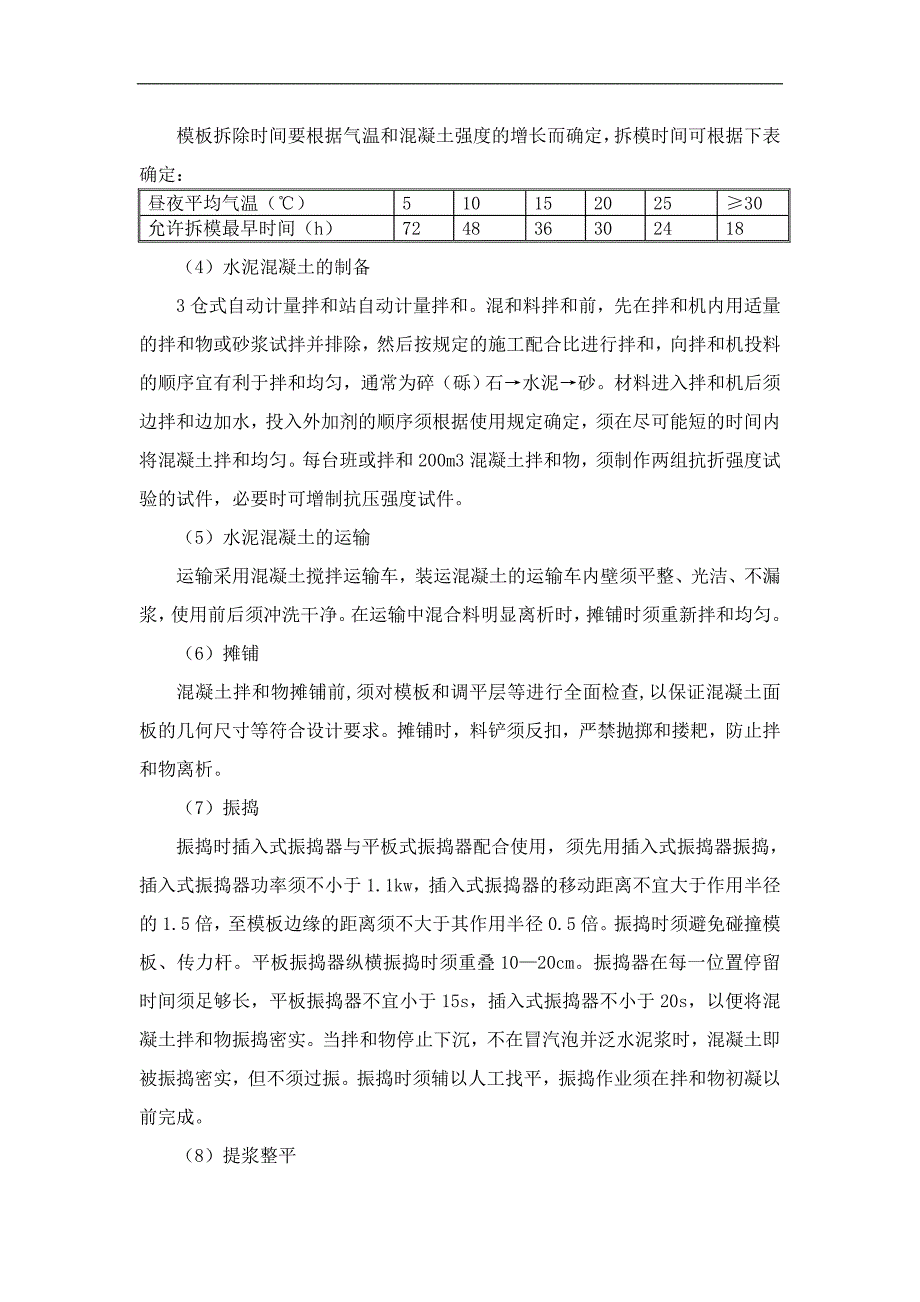

5、层的厚度。（3）模板拆除模板拆除时间要根据气温和混凝土强度的增长而确定，拆模时间可根据下表确定：昼夜平均气温（）51015202530允许拆模最早时间（h）724836302418（4）水泥混凝土的制备3仓式自动计量拌和站自动计量拌和。混和料拌和前，先在拌和机内用适量的拌和物或砂浆试拌并排除，然后按规定的施工配合比进行拌和，向拌和机投料的顺序宜有利于拌和均匀，通常为碎（砾）石水泥砂。材料进入拌和机后须边拌和边加水，投入外加剂的顺序须根据使用规定确定，须在尽可能短的时间内将混凝土拌和均匀。每台班或拌和200m3混凝土拌和物，须制作两组抗折强度试验的试件，必要时可增制抗压强度试件。（5）水泥混凝土
6、的运输运输采用混凝土搅拌运输车，装运混凝土的运输车内壁须平整、光洁、不漏浆，使用前后须冲洗干净。在运输中混合料明显离析时，摊铺时须重新拌和均匀。（6）摊铺混凝土拌和物摊铺前,须对模板和调平层等进行全面检查,以保证混凝土面板的几何尺寸等符合设计要求。摊铺时，料铲须反扣，严禁抛掷和搂耙，防止拌和物离析。（7）振捣振捣时插入式振捣器与平板式振捣器配合使用，须先用插入式振捣器振捣，插入式振捣器功率须不小于1.1kw，插入式振捣器的移动距离不宜大于作用半径的1.5倍，至模板边缘的距离须不大于其作用半径0.5倍。振捣时须避免碰撞模板、传力杆。平板振捣器纵横振捣时须重叠1020cm。振捣器在每一位置停留时间
7、须足够长，平板振捣器不宜小于15s，插入式振捣器不小于20s，以便将混凝土拌和物振捣密实。当拌和物停止下沉，不在冒汽泡并泛水泥浆时，混凝土即被振捣密实，但不须过振。振捣时须辅以人工找平，振捣作业须在拌和物初凝以前完成。（8）提浆整平振捣后须立即用三滚轴整平机在模板上平移拖振，赶出水泡。在拖振过程中，凹陷处须用相同配合比混凝土找补，往返滚浆，使混凝土泛浆整平，确保平整度满足设计及规范要求。（9）C20混凝土基层接缝施工水泥混凝土基层形成板体之后，由于受热胀冷缩的作用而产生变形，在自重、荷载及与基础的磨阻力和粘结力的作用下，将产生过大的应力而造成断裂和拱胀破坏，此外由于土基产生的不均匀沉陷或隆起。
8、板体也可能开裂。为了有效地缓冲这种破坏力，混凝土路面设置了纵缝、横缝，把路面分成小块。这些接缝直接影响路面的平整度和路面的使用寿命，在施工中必须特别予以注意。（10）胀缝和缩缝施工根据建设办【2008】150号文件，基层需设置胀缝和缩缝，布置面层图纸施工。胀缝应保证与路面中心线垂直，缝壁必须垂直，缝隙宽度必须一致，宽度2.02.5cm，缝中不得连浆，缝隙下部设胀缝板，上部灌胀缝填缝料深度4cm，板中间设置传力杆按要求固定放置；缩缝不需要埋设拉杆和传力杆，采用2次锯切槽口，缝宽0.5cm，以保证接缝填封效果和行使质量。（11）接缝填封混凝土板养护期满后，须及时填封接缝，填缝前缝内必须清扫干净，并
9、防止砂石再掉入。灌注填缝料必须在缝槽干燥状态下进行。填缝料采用聚氯乙烯胶泥，填缝料的灌注高度稍低于板面。接缝填筑饱满密实，平整，粘结牢固和缝缘清洁整齐。（12）养生混凝土表面修整完毕后，须及时进行养生，养生期间，须防止混凝土的水分蒸发和风干，以免产生收缩裂缝，具体方法为，混凝土抹面2h后，当地面有相当硬度，用手指轻压不出现痕迹时即可开始养生，用湿草帘或麻袋（无纺布）等覆盖在其表面，每天洒水喷湿至少23次。养生时间14天。（二）C40砼路面1、施工顺序清洗混凝土基层精确放样铺设隔离层铺设轨道支立模板和安设传力杆、胀缝板摊铺混凝土振捣混凝土提浆、刮平人工抹平木抹制毛机械锯缝拆模填缝养护。2、施工准
10、备水泥混凝土路面施工分半幅施工，要求各工序平行流水，相互交错，施工机械、工具、劳力、必须密切配合。工程使用的品种多、数量大、要求严，必须进行科学管理，道路施工现场分布面广、作业战线长、条件差，必须有严格的施工组织设计，施工前须做好充分的准备，尤其对进场材料的试验，做好路面混凝土的配合比设计。3、施工方法（1）测量放样首先须根据设计图纸放出中心线及边线，设置胀缝、缩缝、曲线起迄点和纵坡转折点等桩位，同时根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线。（2）安设模板安装模板前需铺设石油沥青油毡作为隔离层，石油沥青油毡指标不低于350号产品规格。采用12槽钢作为模板兼轨道，槽钢采用砂浆堵塞
11、，根据设计要求预埋传力杆或拉杆，模板高度须与面板厚度一致。安装模板前须对基层进行检测，模板的平面位置与高程须符合设计要求，平面位置偏差不大于5mm，纵向高程偏差不大于3mm，模板须安装稳固，能承受摊铺、振捣、整平时的冲击和振动作用。模板间的连接须紧密平顺，不得有错缝、错位和不平顺现象，模板接头处填塞紧密以防止漏浆，模板内侧须涂隔离剂。模板安装就位后，要横向拉线，检查混凝土中部的厚度，测量值小于设计厚度时，须将高出的基层削平以保证混凝土路面板的厚度。（3）模板拆除模板拆除时间要根据气温和混凝土强度的增长而确定，拆模时间可根据下表确定：混凝土路面板允许拆模时间昼夜平均气温（）51015202530
12、允许拆模最早时间（h）724836302418（4）水泥混凝土的制备3仓式自动计量拌和站自动计量拌和。混和料拌和前，须先在拌和机内用适量的拌和物或砂浆试拌并排除，然后规定的施工配合比进行拌和，向拌和机投料的顺序宜有利于拌和均匀，通常为碎（砾）石水泥砂。材料进入拌和机后须边拌和边加水，投入外加剂的顺序须根据使用规定确定，须在尽可能短的时间内将混凝土拌和均匀。每台班或拌和200m3混凝土拌和物，须制作两组抗折强度试验的试件，必要时可增制抗压强度试件。（5）水泥混凝土的运输运输采用混凝土搅拌运输车，装运混凝土的运输车内壁须平整、光洁、不漏浆，使用前后须冲洗干净。在运输中混合料明显离析时，摊铺时须重新
13、拌和均匀。（6）摊铺混凝土拌和物摊铺前,须对模板和基层等进行全面检查,以保证混凝土面板的几何尺寸等符合设计要求。混凝土摊铺厚度大于22cm时，须分两层摊铺，下层摊铺总厚度的3/5。摊铺时，料铲须反扣，严禁抛掷和搂耙，防止拌和物离析，两层铺筑间隔时间不得超过30min。（7）振捣振捣时采用插入式振捣器与平板式振捣器配合使用，先用插入式振捣器振捣，插入式振捣器的移动距离不宜大于作用半径的1.5倍，至模板边缘的距离须不大于其作用半径0.5倍。振捣时须避免碰撞模板、钢筋、传力杆和拉杆。平板振捣器纵横振捣时须重叠1020cm。振捣器在每一位置停留时间须足够长，平板振捣器不宜小于15s，插入式振捣器不小于
14、20s，以便将混凝土拌和物振捣密实。当拌和物停止下沉，不在冒汽泡并泛水泥浆时，混凝土即被振捣密实，但不须过振。振捣时须辅以人工找平，并随时检查模板；如模板发生位移、变形或松动，须及时纠正。振捣作业须在拌和物初凝以前完成。混凝土分两次摊铺，振捣上层混凝土拌和物时，插入式振捣器须插入下层拌和物5cm以上，以便上下层形成整体；上层混凝土拌和物振捣必须在下层拌和物初凝前完成，振捣时注意防止传力杆和拉杆变位。（8）提浆整平振捣后须立即用三滚轴整平机在模板上平移拖振，赶出水泡。在拖振过程中，凹陷处须用相同配合比混凝土找补，往返滚浆，使混凝土泛浆整平，确保平整度满足设计及规范要求。（9）纹理制作纹理制作根据
15、建设办【2008】150号文件要求，当混凝土强度达到抗压强度的40%时，用刻槽机械进行路面纵向硬刻槽，进行刻槽作业时不得啃边。纵向刻槽宽度3mm，深度35mm，槽间距1224mm，采用随机变间距。（10）纵向缩缝施工纵向施工缝全隧设置，纵缝采用平缝加拉杆的形成，在浇注混凝土之前将拉杆安装好，在摊铺和振动过程中注意保持接缝中拉杆的正确位置。（11）横向缩缝施工横向缩缝5m设置一道，缩缝内设置传力杆，浇注砼前安装好，将传力杆长度的3/5涂沥青，横缝制作采用切割法，切割采用混凝土切割机，缝深58cm，缝宽0.5cm。（12）胀缝施工胀缝须与路面中心线垂直，缝壁必须垂直，缝隙宽度必须一致，宽度2.02.5cm，缝中不得连浆，缝隙下部设胀缝板，上部灌胀缝填缝料深度4cm，板中间设置传力杆和角隅钢筋按要求固定放置。（13）施工缝施工缝宜设于胀缝或缩缝处，施工缝设在同一横断面上，施工缝如设在缩缝板中，则须增设传力杆，其一半锚固于混凝土中，另一半须先涂沥青，允许滑动，传力杆必须与缝壁垂直。（14）接缝填封混凝土板养护期满后
