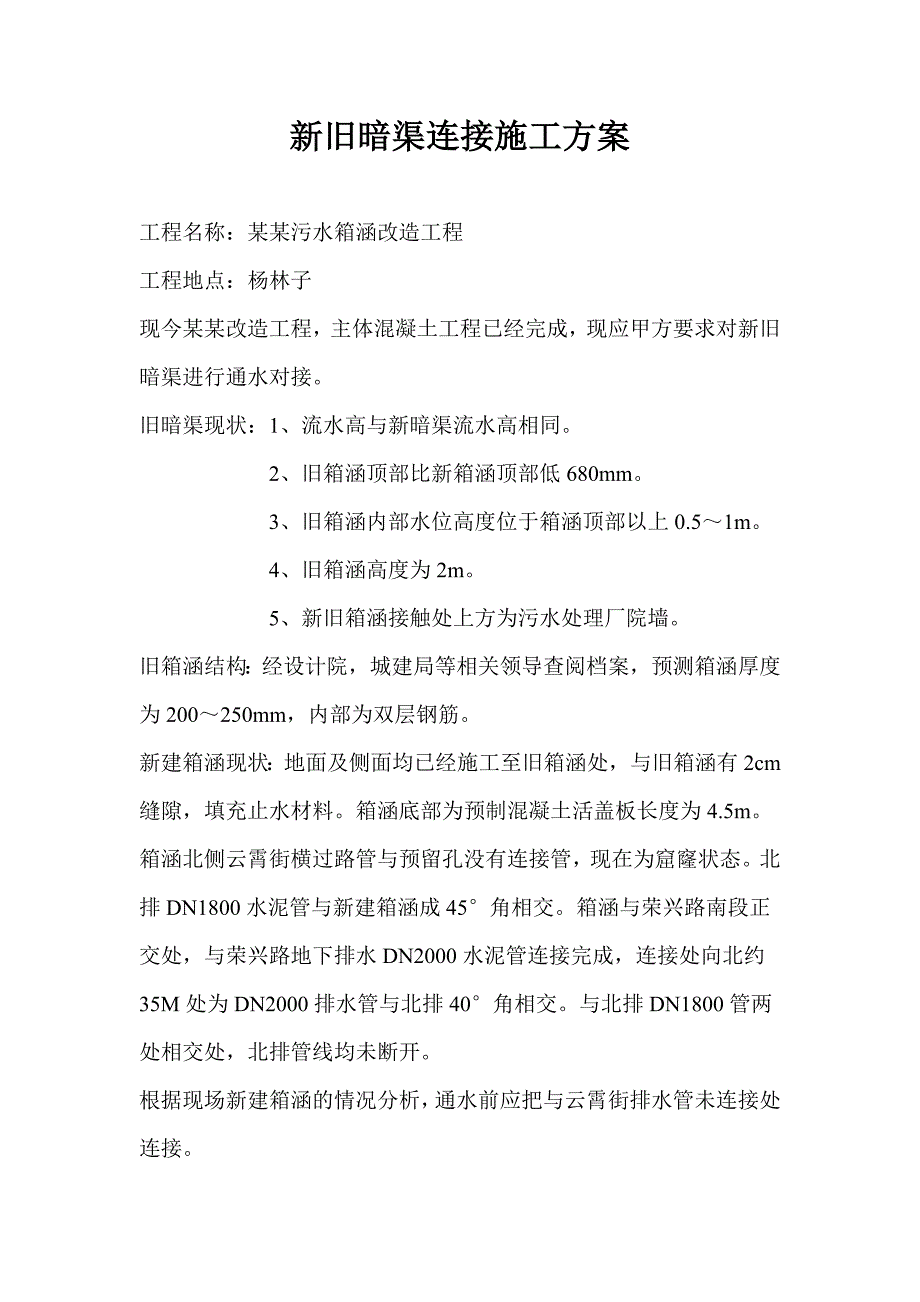

1、新旧暗渠连接施工方案工程名称：某某污水箱涵改造工程工程地点：杨林子现今某某改造工程，主体混凝土工程已经完成，现应甲方要求对新旧暗渠进行通水对接。旧暗渠现状：1、流水高与新暗渠流水高相同。 2、旧箱涵顶部比新箱涵顶部低680mm。 3、旧箱涵内部水位高度位于箱涵顶部以上0.51m。 4、旧箱涵高度为2m。 5、新旧箱涵接触处上方为污水处理厂院墙。旧箱涵结构：经设计院，城建局等相关领导查阅档案，预测箱涵厚度 为200250mm，内部为双层钢筋。新建箱涵现状：地面及侧面均已经施工至旧箱涵处，与旧箱涵有2cm缝隙，填充止水材料。箱涵底部为预制混凝土活盖板长度为4.5m。箱涵北侧云霄街横过路管与预留孔没

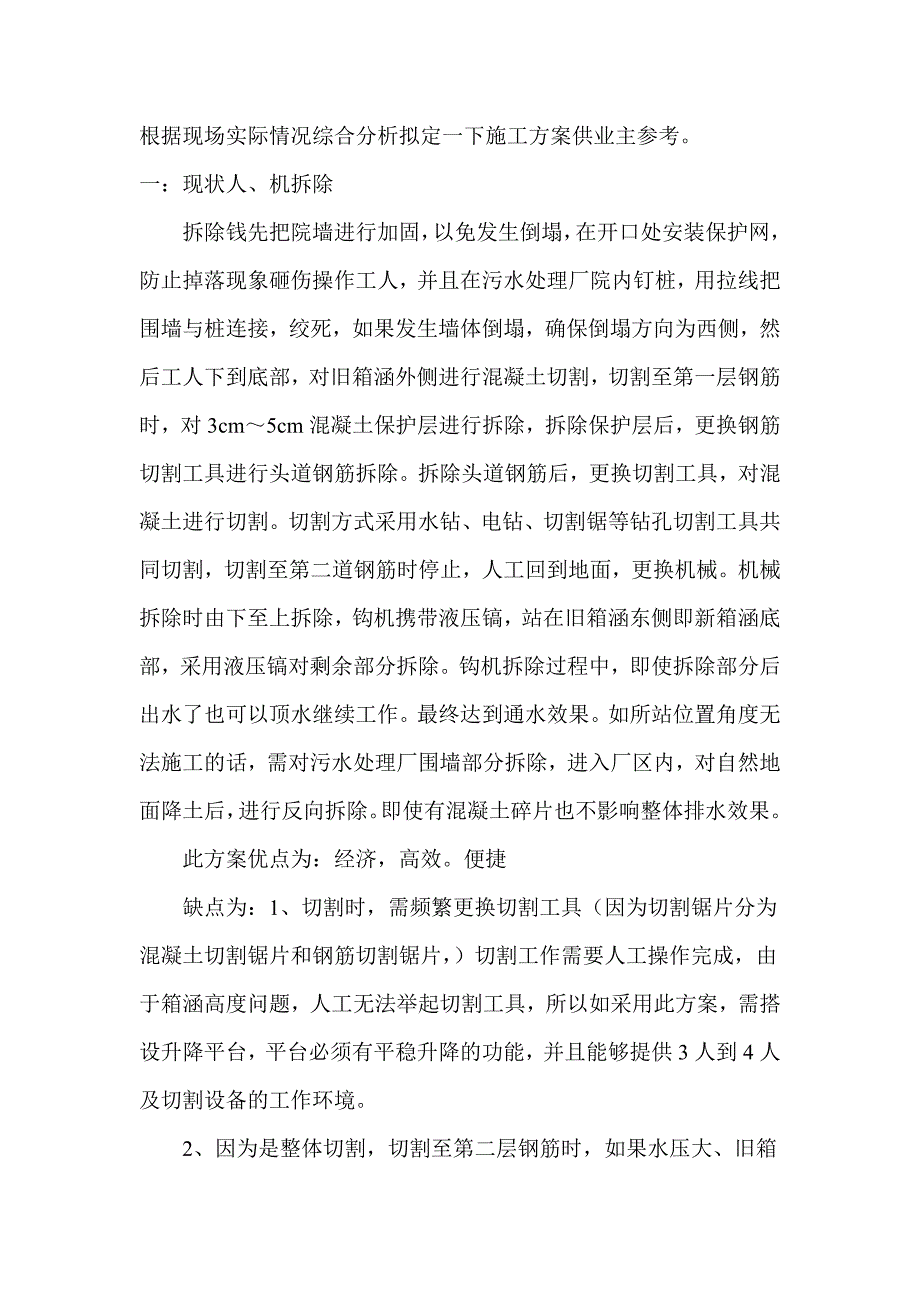

2、有连接管，现在为窟窿状态。北排DN1800水泥管与新建箱涵成45角相交。箱涵与荣兴路南段正交处，与荣兴路地下排水DN2000水泥管连接完成，连接处向北约35M处为DN2000排水管与北排40角相交。与北排DN1800管两处相交处，北排管线均未断开。根据现场新建箱涵的情况分析，通水前应把与云霄街排水管未连接处连接。根据现场实际情况综合分析拟定一下施工方案供业主参考。一：现状人、机拆除拆除钱先把院墙进行加固，以免发生倒塌，在开口处安装保护网，防止掉落现象砸伤操作工人，并且在污水处理厂院内钉桩，用拉线把围墙与桩连接，绞死，如果发生墙体倒塌，确保倒塌方向为西侧，然后工人下到底部，对旧箱涵外侧进行混凝土
3、切割，切割至第一层钢筋时，对3cm5cm混凝土保护层进行拆除，拆除保护层后，更换钢筋切割工具进行头道钢筋拆除。拆除头道钢筋后，更换切割工具，对混凝土进行切割。切割方式采用水钻、电钻、切割锯等钻孔切割工具共同切割，切割至第二道钢筋时停止，人工回到地面，更换机械。机械拆除时由下至上拆除，钩机携带液压镐，站在旧箱涵东侧即新箱涵底部，采用液压镐对剩余部分拆除。钩机拆除过程中，即使拆除部分后出水了也可以顶水继续工作。最终达到通水效果。如所站位置角度无法施工的话，需对污水处理厂围墙部分拆除，进入厂区内，对自然地面降土后，进行反向拆除。即使有混凝土碎片也不影响整体排水效果。此方案优点为：经济，高效。便捷缺点

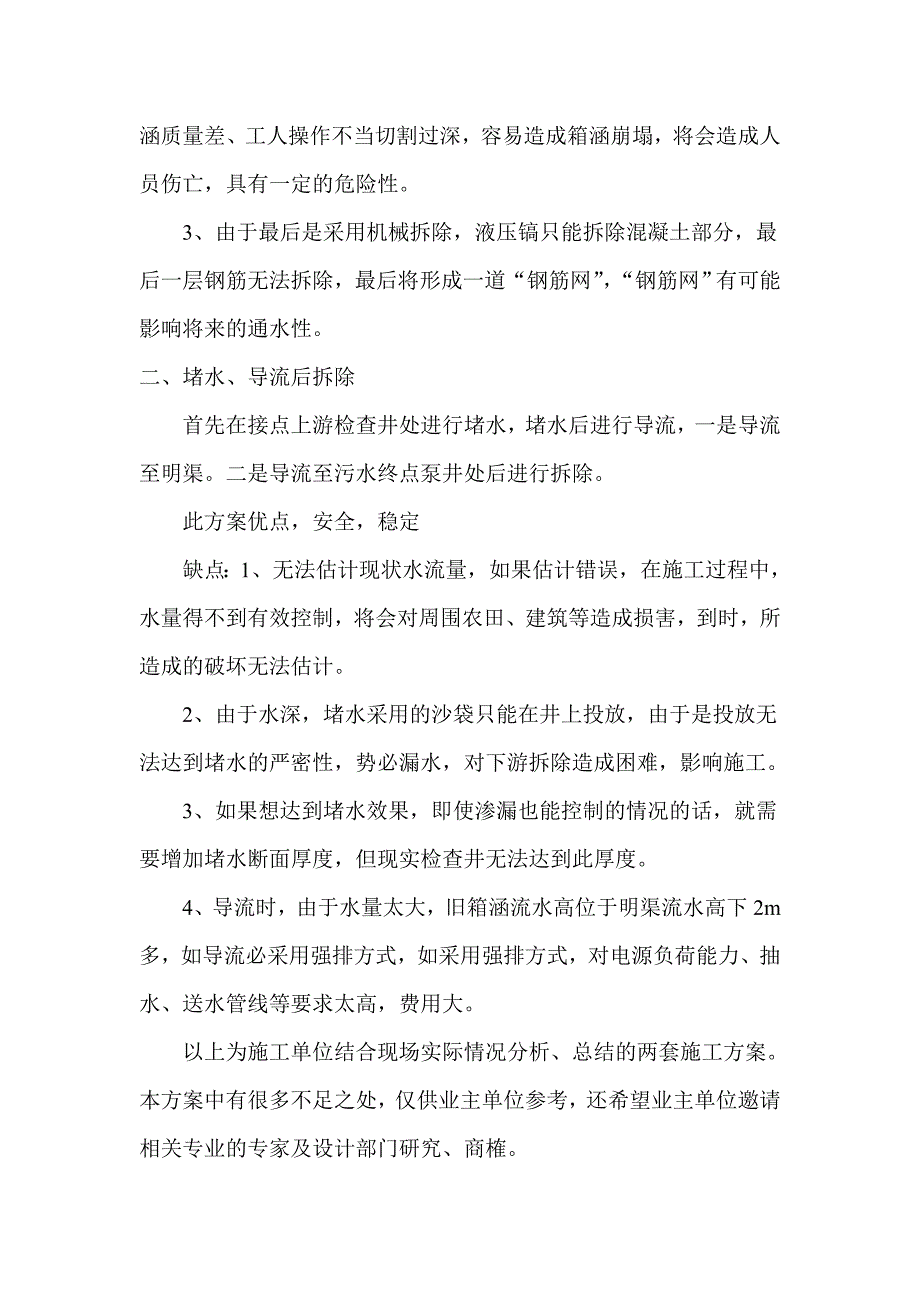

4、为：1、切割时，需频繁更换切割工具（因为切割锯片分为混凝土切割锯片和钢筋切割锯片，）切割工作需要人工操作完成，由于箱涵高度问题，人工无法举起切割工具，所以如采用此方案，需搭设升降平台，平台必须有平稳升降的功能，并且能够提供3人到4人及切割设备的工作环境。2、因为是整体切割，切割至第二层钢筋时，如果水压大、旧箱涵质量差、工人操作不当切割过深，容易造成箱涵崩塌，将会造成人员伤亡，具有一定的危险性。3、由于最后是采用机械拆除，液压镐只能拆除混凝土部分，最后一层钢筋无法拆除，最后将形成一道“钢筋网”，“钢筋网”有可能影响将来的通水性。二、 堵水、导流后拆除首先在接点上游检查井处进行堵水，堵水后进行导流
5、，一是导流至明渠。二是导流至污水终点泵井处后进行拆除。此方案优点，安全，稳定缺点：1、无法估计现状水流量，如果估计错误，在施工过程中，水量得不到有效控制，将会对周围农田、建筑等造成损害，到时，所造成的破坏无法估计。2、由于水深，堵水采用的沙袋只能在井上投放，由于是投放无法达到堵水的严密性，势必漏水，对下游拆除造成困难，影响施工。3、如果想达到堵水效果，即使渗漏也能控制的情况的话，就需要增加堵水断面厚度，但现实检查井无法达到此厚度。4、导流时，由于水量太大，旧箱涵流水高位于明渠流水高下2m多，如导流必采用强排方式，如采用强排方式，对电源负荷能力、抽水、送水管线等要求太高，费用大。以上为施工单位结合现场实际情况分析、总结的两套施工方案。本方案中有很多不足之处，仅供业主单位参考，还希望业主单位邀请相关专业的专家及设计部门研究、商榷。
