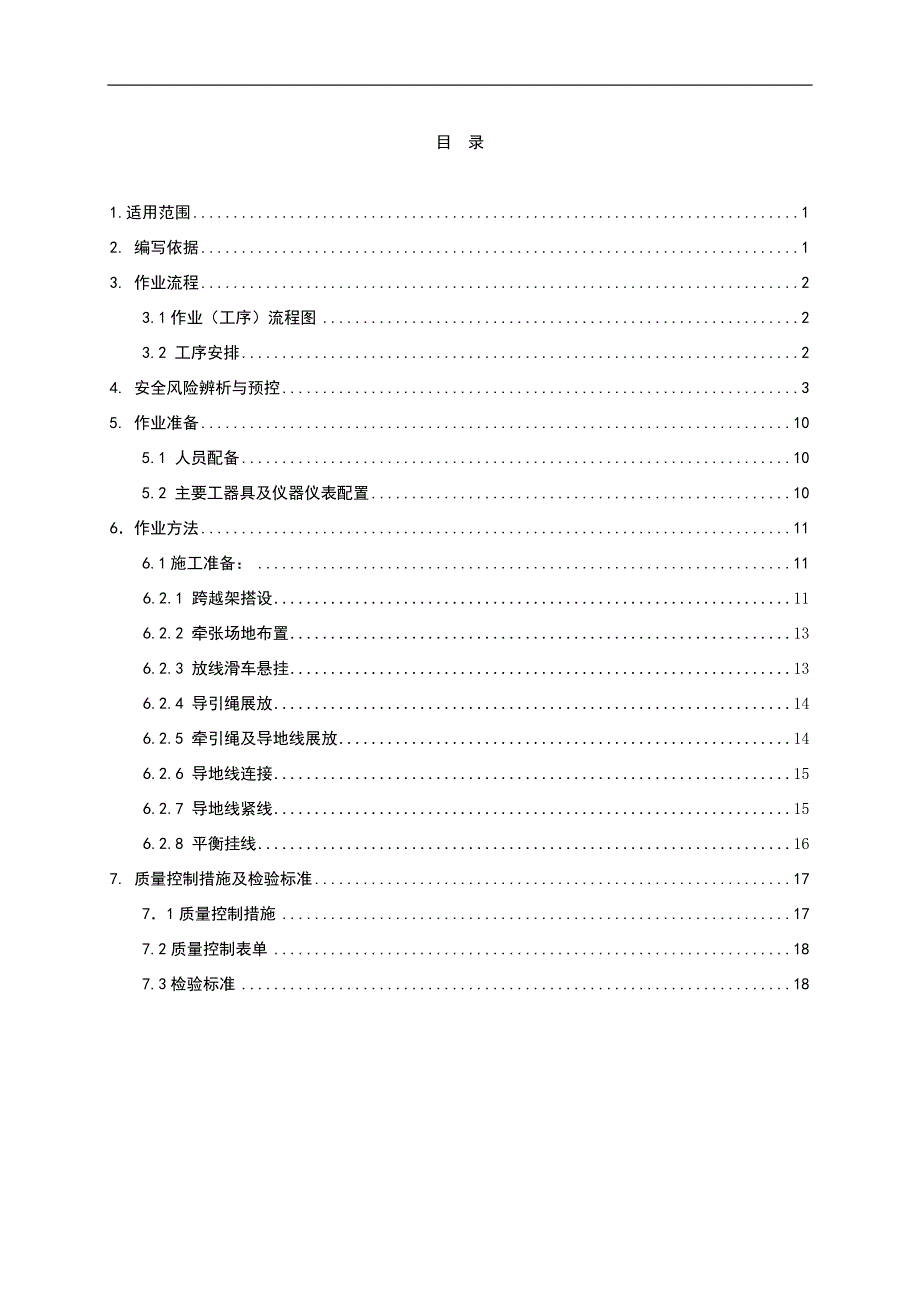

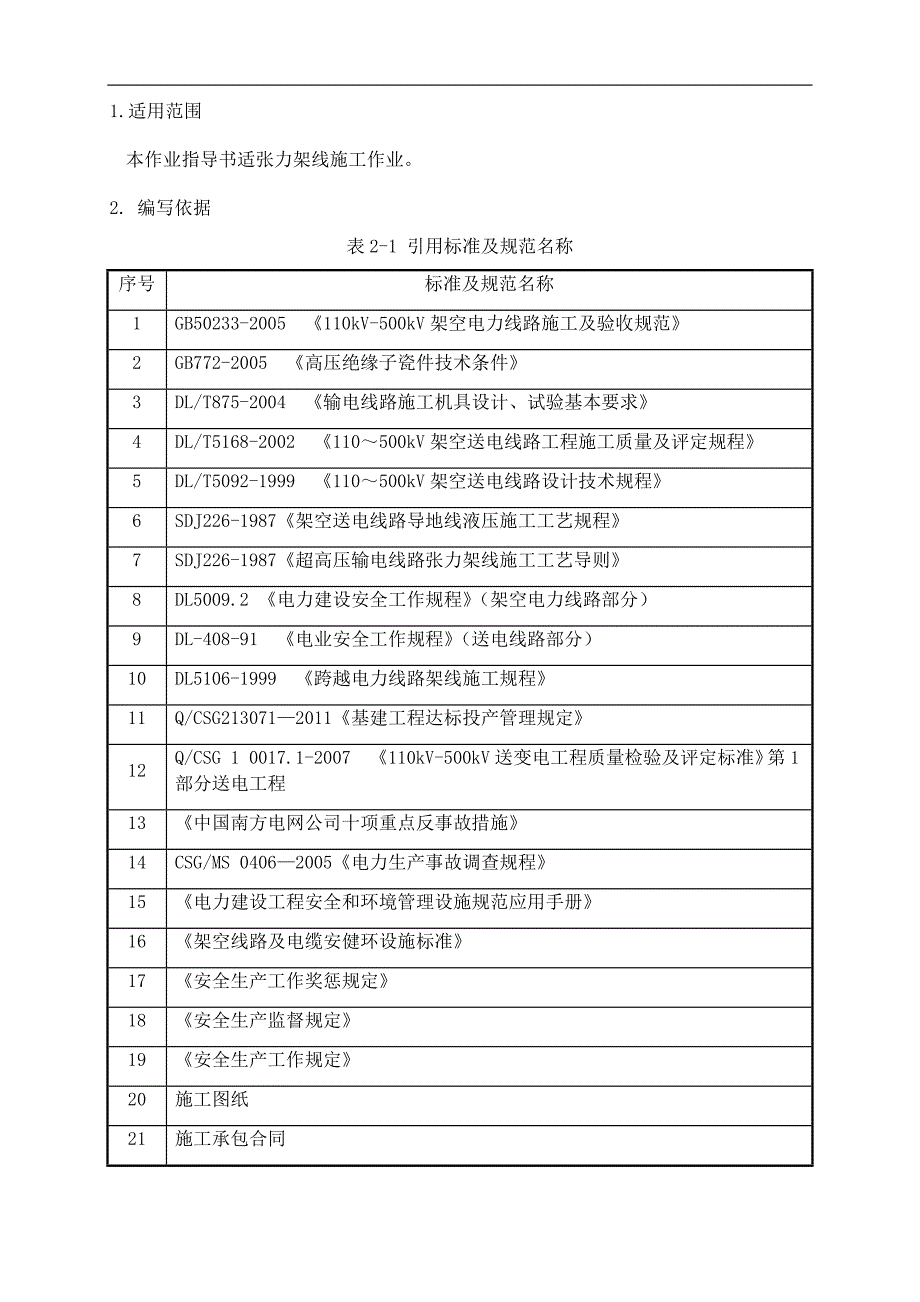

1、目 录1.适用范围12. 编写依据13. 作业流程23.1作业（工序）流程图23.2 工序安排24. 安全风险辨析与预控35. 作业准备105.1 人员配备105.2 主要工器具及仪器仪表配置106作业方法116.1施工准备：116.2.1 跨越架搭设116.2.2 牵张场地布置136.2.3 放线滑车悬挂136.2.4 导引绳展放146.2.5 牵引绳及导地线展放146.2.6 导地线连接156.2.7 导地线紧线156.2.8 平衡挂线167. 质量控制措施及检验标准1771质量控制措施177.2质量控制表单187.3检验标准181.适用范围本作业指导书适张力架线施工作业。2. 编写依据表
2、2-1 引用标准及规范名称序号标准及规范名称1GB50233-2005 110kV-500kV架空电力线路施工及验收规范2GB772-2005 高压绝缘子瓷件技术条件3DL/T875-2004 输电线路施工机具设计、试验基本要求4DL/T5168-2002 110500kV架空送电线路工程施工质量及评定规程5DL/T5092-1999 110500kV架空送电线路设计技术规程6SDJ226-1987架空送电线路导地线液压施工工艺规程7SDJ226-1987超高压输电线路张力架线施工工艺导则8DL5009.2 电力建设安全工作规程（架空电力线路部分）9DL-408-91 电业安全工作规程（送电线
3、路部分）10DL5106-1999 跨越电力线路架线施工规程11Q/CSG2130712011基建工程达标投产管理规定12Q/CSG 1 0017.1-2007 110kV-500kV送变电工程质量检验及评定标准第1部分送电工程13中国南方电网公司十项重点反事故措施14CSG/MS 04062005电力生产事故调查规程15电力建设工程安全和环境管理设施规范应用手册16架空线路及电缆安健环设施标准17安全生产工作奖惩规定18安全生产监督规定19安全生产工作规定20施工图纸21施工承包合同22三体系文件23施工组织设计3. 作业流程3.1作业（工序）流程图 是否发现异常处理至符合要求是完成否填写施
4、工记录图3-1作业流程图牵、张场地布置跨越架搭设导引绳展放放线滑车悬挂开 始牵引绳及导地线展放导地线连接导地线紧线平衡挂线质量检验3.2 工序安排表3-1 工序安排表工序名称工序编号跨越架搭设牵张场地布置放线滑车悬挂导引绳展放牵引绳及导地线展放导地线连接平衡挂线4. 安全风险辨析与预控4.1 架线施工作业前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。 4.2 按指南中与人工挖孔桩基础作业相关联的电网建设安全施工作业票（编码：SDXL-ZW-09-01 07/07），结合现场实际情况进行差异化分析，确
5、定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10天，超过 10天须重新办理作业票，在工作完成后上交项目部保存备查。表4-1 安全风险辨析及预控措施检查表序号危害名称风险种类风险等级风险控制措施1不按规定使用安全防护用具/个人防护用品 物体打击高处坠落低风险1.配备合格的安全防护用品（用具）。2.进入现场施工人员戴安全帽，并正确使用个人安全防护用品。 3.空
6、处作业人员必须使用全方位防冲击安全带。4.施工过程做好安全检查及安全监护工作 。2材料、设备和工具堆放失稳物体打击低风险1.器材按规程规范堆放，有防倾倒措施或防止滚落措施 。3吊起的物件绑扎不牢固物体打击设备破损低风险1.安全监护制，技术人员到场指导。 2.严格执行规程：吊件和起重臂下方严禁有人；严禁吊件从人或驾驶室上空越过；起重臂及吊件上严禁有人或有浮置物；吊挂钢丝绳间的夹角不得大于120；起吊物绑扎牢固 。4吊件起吊操作不按规程操作物体打击设备破损可接受的风险1.技术人员到场指导。 2.确认制动装置完好有效。 3.严格执行规程：起吊速度均匀、平稳，不得突然起落；吊件不得长时间悬空停留，短时
7、间停留时，操作人员、指挥人员不得离开现场；起重机运转时不得进行检修；吊钩悬挂点与吊物重心在同一垂线上，吊钩钢丝绳垂直，严禁偏拉斜吊；落钩时防止吊物局部着地引起吊绳偏斜；吊物未固定好严禁松钩；起吊成堆物件时，应有防止滚动或翻倒的措施；起重机吊臂的最大仰角不得超过制造厂铭牌规定。 4.起重作业应由起重工担任指挥，指挥信号必须准确、清晰 。5登杆塔时没有检查脚钉，携带长、重物上下杆塔高处坠落低风险1.登杆过程注意检查（塔）时检查脚钉及构件是否牢固，手抓角钢登杆（塔）。 2.不能随身携带重物上下杆塔，应使用绳索传递重物 。6高处物体搁置或绑扎不牢坠落物体打击设备破损低风险1.人员配备安全帽。 2.避免
8、上下交叉作业，高处作业垂直下方严禁人员逗留。 3.高处闲置工具、材料应捆绑牢靠，严禁浮搁在杆塔上 。7跨越施工未办理许可手续 *电网事故物体打击中等风险1.搭设跨越重要设施的跨越架，应事先与被跨越设施的单位取得联系，并办理许可手续，必要时应请其派员监督检查。8重要跨越未制定施工方案电网事故物体打击中等风险1.跨越架的型式应根据被跨越物的大小和重要性确定。重要设施的跨越架及高度超过 15m的跨越架应由施工技术部门提出搭设方案，经审批后严格实施 。9未按规定程序验电、挂（拆）接电 *触电中等风险停电搭架施工： 1.施工前，向运行单位提出停电申请，并办理工作票。 2.在未接到停电工作命令前，严禁任何
9、人接近带电体。 3.现场接到停电通知后，应使用合格验电器进行验电，确认无电压后，立即在作业范围的两端装设工作接地线。 4.操作过程做好安全监护工作。 5.在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上均应悬挂“禁止合闸，有人工作 ”的标示牌 。10跨越架搭设（拆除）不符合安全要求 *物体打击坠落中等风险1.跨越架的中心应在线路中心线上，宽度应超出新建线路两边线各 1.5m，且架顶两侧应装设外伸羊角。 2.跨越架与铁路、公路及通信线的最小安全距离应符合有关的安全规定。 3.跨越架架面与被跨电力线路导线（要考虑最大风偏）的距离不得小于最小安全距离的要求。 4.钢管、木质、毛竹和金属结构
10、式跨越架的材质必须合格，跨越架立柱埋深或固定、横（竖）杆间距、支撑杆和剪刀撑设置及节点绑扎必须符合施工方案及有关安全规定要求。 5.拆除钢管、木质、毛竹跨越架应自上而下逐根进行，架材有人传递，不得抛扔；严禁上下同时拆架或将跨越架整体推倒。 6.所有跨越架架体的强度，应能在发生断线或跑线时承受冲击荷重载 。11带电搭设（拆除）跨越架误操作触电低风险带电搭架施工： 1.向施工人员交待清楚电力线路对地最小安全距离。 2.上下传递物体必须使用绝缘绳，作业全过程应设专人监护。 3.作业人员不得在越线架内侧攀登或作业，并严禁从封顶架上通过。 4.被跨越的带电线路在施工期间，其自动重合闸装置必须退出运行，发
11、生故障时严禁强行送电。 5.遇浓雾、雨、雪以及风力在 5级以上天气时应停止作业。 6.在带电体附近进行高处作业时，与带电体的最小安全距离应满足规定。遇到特殊情况达不到要求时，必须采取可靠的安全措施，经总工程师批准后方可施工 。12跨越架未经验收合格投入使用电网事故交通事故物体打击中等风险跨越架应经使用单位验收合格后方可使用 。13跨越架未悬挂安全警告标志触电低风险验收合格跨越架应按有关规定悬挂醒目的“验收合格”等警告标志，如电力线跨越架应增挂 “高压危险、禁止攀登”、“ kV电力线，对地安全距离为 m”的警告标志；公路跨越架应增设限高标志、来车限速标志及两侧架体反光标志。14跨越河流超重沉船或
12、人员跌落下水淹溺低风险1.严格按跨越方案施工。 2.跨越大江、大河或通航的河流施工期间应请航监部门派人协助封航。 3.人员配备救生用具。 4.遇浓雾、雨、雪以及风力在六级以上天气时应停止作业 。15线盘架或工器具残缺物体打击设备破损低风险1.线盘架放置平稳、牢固，工器具完整可靠。 2.线盘与线盘架匹配，线盘转动灵活。3.线盘架设专人看护。 4.线盘转动灵活，制动可靠 。16锚坑开挖土方坍塌或回落伤人坍塌可接受的风险1.按要求放坡开挖，及时清理坑口浮土。2.坑口 1m内不得堆放土方或材料。 3.开挖过程坑上设监护人，密切注意坑壁松动变化情况 。17牵张设备及转角滑轮的桩锚不牢固物体打击低风险1.
13、牵张设备及转角滑轮的桩锚牢固可靠。2.转角滑轮使用闭环式滑轮。 3.设专人看护 。18牵张设备放置不平稳，受力前方有人通过或逗留物体打击低风险1.牵张机放置平稳，锚固可靠。 2.受力前方不得有人通过或逗留。 3.牵张机设防滑动措施。 4.不能在线盘下面或旁边休息 。19牵张设备操作人员无证上岗设备破损物体打击可接受的风险1.牵引设备操作人员应持上岗证 。20放紧线通信不良物体打击可接受的风险1.设专人统一指挥。 2.通信联络迅速、清晰、畅通，严禁在无通信联络及视野不清的情况下放线 。21导引绳、牵引绳连接不合格局部停电低风险1.钢丝绳绳套插接长度须符合要求。 2.钢丝绳使用专用工具连接，牢固可靠。3.连接器、旋转器应完好，安装正确紧固可靠，满足受力要求且能通过放线滑车。4.护线人员坚守岗位，随时注意放线情况，尤其是重大跨越处、转角塔、上扬点及各路口等处来往车辆。 5.旋转连接器严禁直接进入牵引轮或卷筒 。22牵引绳与导、地线连接不牢固物体打击低风险1.使用专用工具连接，牢固可靠，过程注意检查，受损严重严禁使用。 2.牵引绳与导、地线连接要可靠，连接口应缠胶布 。23导引绳、牵引绳被障碍物卡住夹伤低风险1.牵引时接到任何岗位的停车信号都必须立即停止牵引；张力机必须按现场指挥的指令操作。 2.导引绳被障碍物卡阻时，作业人员必须站在线弯的外侧并使用工具处理，不
