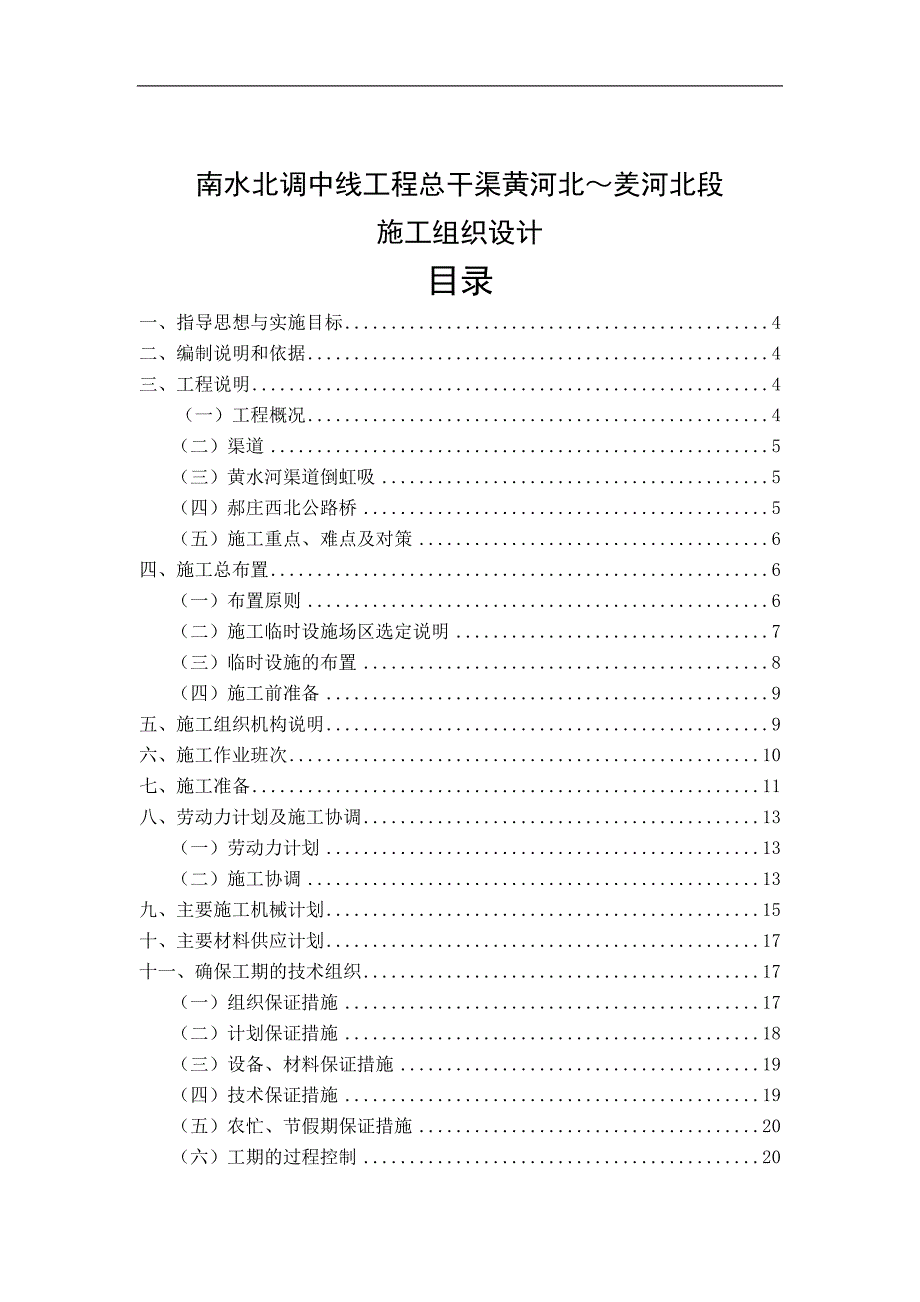

1、南水北调中线工程总干渠黄河北羑河北段施工组织设计目录一、指导思想与实施目标4二、编制说明和依据4三、工程说明4 （一）工程概况4（二）渠道5（三）黄水河渠道倒虹吸5（四）郝庄西北公路桥5（五）施工重点、难点及对策6四、施工总布置6（一）布置原则6（二）施工临时设施场区选定说明7（三）临时设施的布置8（四）施工前准备9五、施工组织机构说明9六、施工作业班次10七、施工准备11八、劳动力计划及施工协调13（一）劳动力计划13（二）施工协调13九、主要施工机械计划15十、主要材料供应计划17十一、确保工期的技术组织17（一）组织保证措施17（二）计划保证措施18（三）设备、材料保证措施19（四）技术

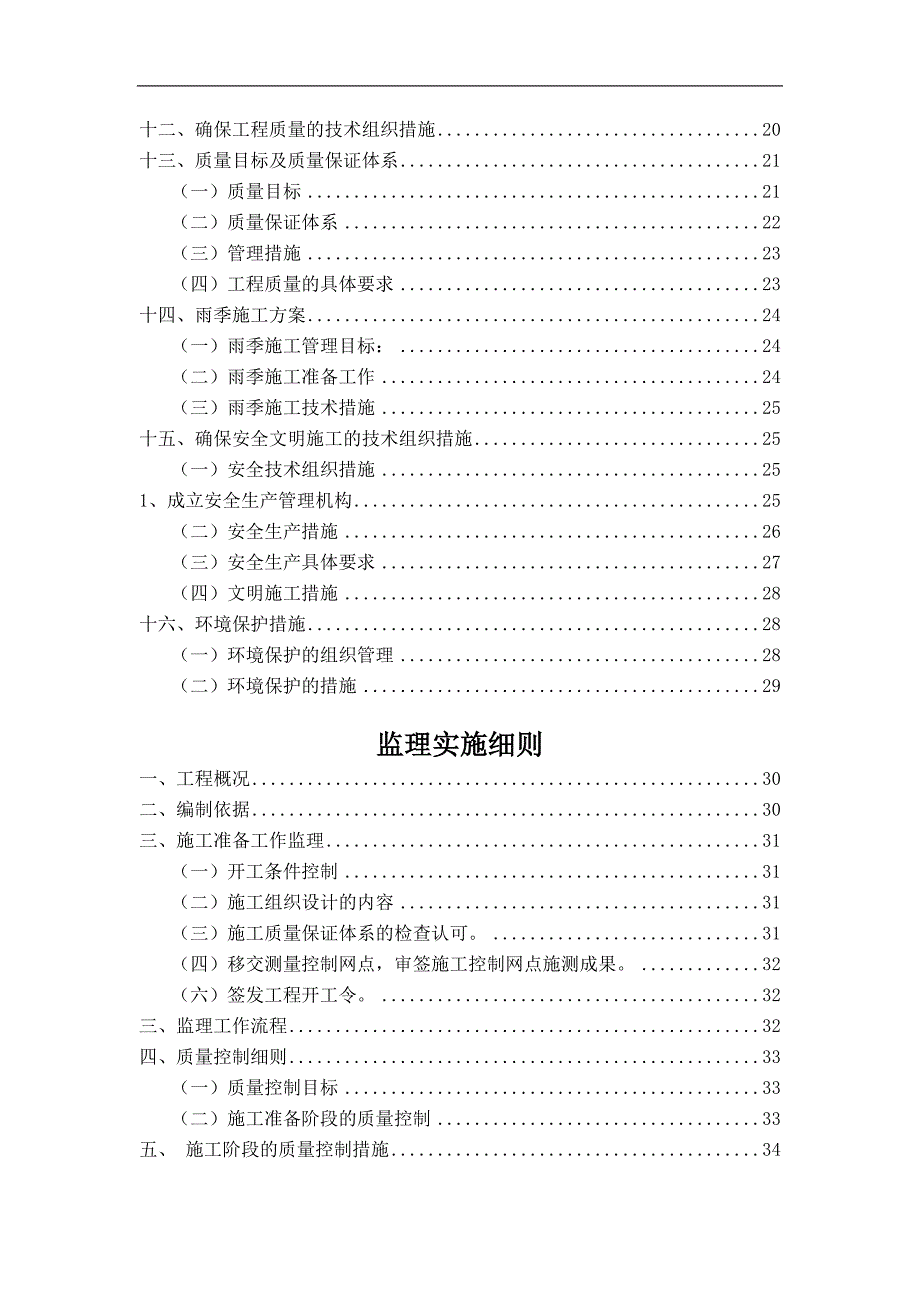

2、保证措施19（五）农忙、节假期保证措施20（六）工期的过程控制20十二、确保工程质量的技术组织措施20十三、质量目标及质量保证体系21（一）质量目标21（二）质量保证体系22（三）管理措施23（四）工程质量的具体要求23十四、雨季施工方案24（一）雨季施工管理目标：24（二）雨季施工准备工作24（三）雨季施工技术措施25十五、确保安全文明施工的技术组织措施25（一）安全技术组织措施251、成立安全生产管理机构25（二）安全生产措施26（三）安全生产具体要求27（四）文明施工措施28十六、环境保护措施28（一）环境保护的组织管理28（二）环境保护的措施29监理实施细则一、工程概况30二、编制依据

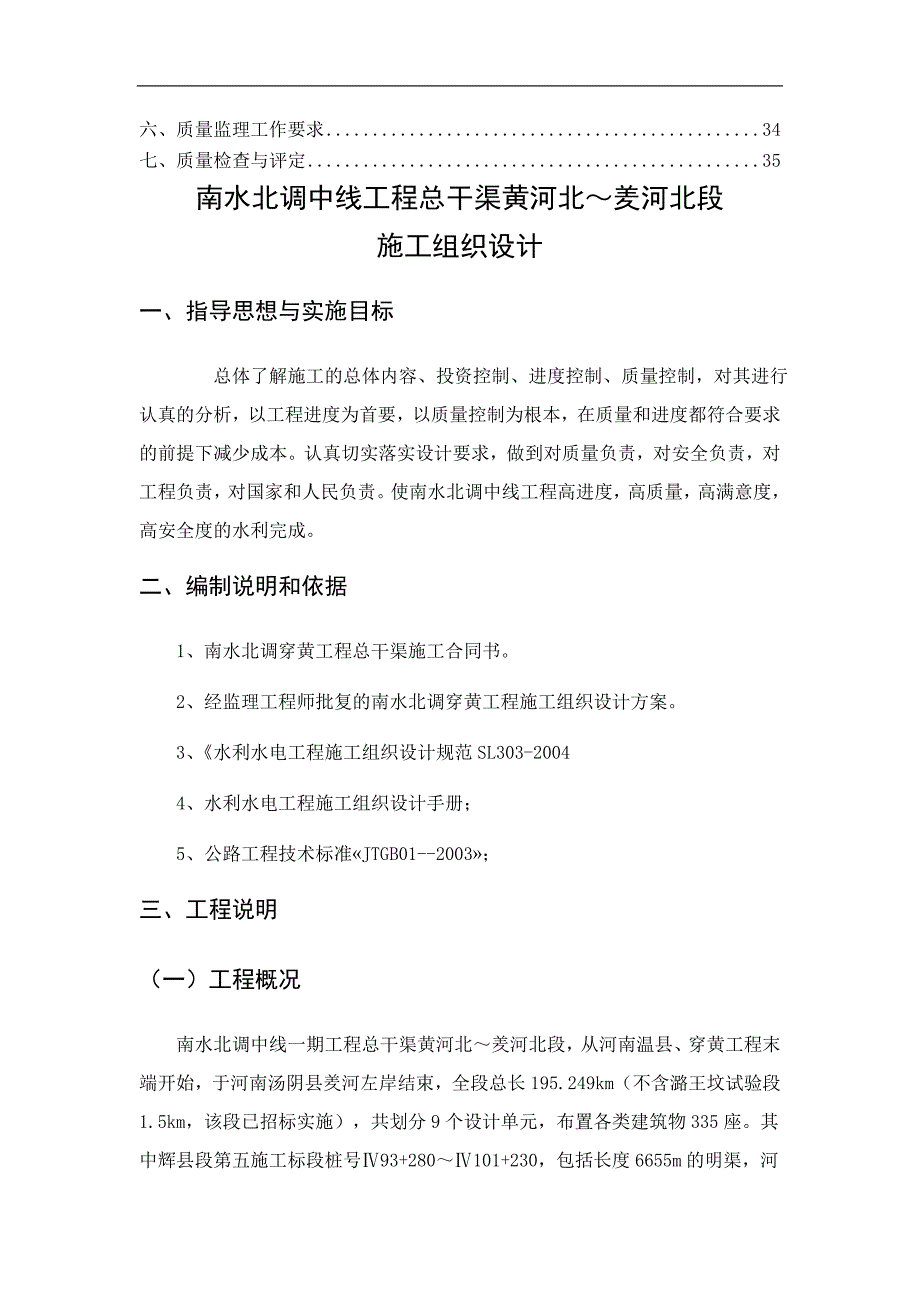

3、30三、施工准备工作监理31（一）开工条件控制31（二）施工组织设计的内容31（三）施工质量保证体系的检查认可。31（四）移交测量控制网点，审签施工控制网点施测成果。32（六）签发工程开工令。32三、监理工作流程32四、质量控制细则33（一）质量控制目标33（二）施工准备阶段的质量控制33五、 施工阶段的质量控制措施34六、质量监理工作要求34七、质量检查与评定35南水北调中线工程总干渠黄河北羑河北段施工组织设计一、指导思想与实施目标 总体了解施工的总体内容、投资控制、进度控制、质量控制，对其进行认真的分析，以工程进度为首要，以质量控制为根本，在质量和进度都符合要求的前提下减少成本。认真切实落
4、实设计要求，做到对质量负责，对安全负责，对工程负责，对国家和人民负责。使南水北调中线工程高进度，高质量，高满意度，高安全度的水利完成。二、编制说明和依据1、南水北调穿黄工程总干渠施工合同书。2、经监理工程师批复的南水北调穿黄工程施工组织设计方案。3、水利水电工程施工组织设计规范SL303-20044、水利水电工程施工组织设计手册；5、公路工程技术标准JTGB01-2003；三、工程说明（一）工程概况南水北调中线一期工程总干渠黄河北羑河北段，从河南温县、穿黄工程末端开始，于河南汤阴县羑河左岸结束，全段总长195.249km（不含潞王坟试验段1.5km，该段已招标实施），共划分9个设计单元，布置各
5、类建筑物335座。其中辉县段第五施工标段桩号93+280101+230，包括长度6655m的明渠，河渠交叉建筑物3座（黄水河渠倒虹、黄水河支渠倒虹和刘店干河暗渠）、公路桥梁4座、生产桥1座。（二）渠道渠道为梯形断面，93+28098+132.6段渠底宽度为2021m，渠道内一级边坡为1:1.751:2，二、三级边坡为1:1.5，一级马道(堤顶)宽5.0m，外坡1:1.5，渠道纵比降为1/280001/20000。全渠段采用混凝土衬砌，渠坡厚度10cm，渠底厚度8cm。混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6。全渠段采用复合土工膜防渗。在渠坡复合土工膜下均铺设保温板防冻层。本标
6、段湿陷性黄土强夯处理面积约7.42万m2，液化砂强夯处理面积约4.72万m2。河滩段卵石透水地基换填工程量约1.5万m3。在渠道开口线与永久占地线之间设有截(导)流沟、防洪堤、林带。截流沟纵比降根据地形确定，为防止冲刷，纵比降较陡处全断面采用干砌石护砌。（三）黄水河渠道倒虹吸黄水河渠道倒虹吸工程位于河南省辉县市赵固乡大沙窝村东北约1km，南距辉县焦作公路约5km。倒虹吸进口渐变段起点桩号为总干渠93+928.8，出口渐变段终点桩号为总干渠94+379.8，建筑物总长451m，其中管身水平投影长320m。倒虹吸设计流量260m3/s，加大流量310m3/s，管身横向为4孔箱形钢筋砼结构，单孔孔径
7、为6.5m6.6m(宽高)。黄水河渠道倒虹吸由进口渐变段、进口检修闸、管身段、出口控制和出口渐变段组成。（四）郝庄西北公路桥郝庄西北公路桥位于辉县市高庄乡郝庄村西北1.1km，是总干渠与乡村道路的交叉建筑物，桥位处总干渠设计桩号95+632.2。现状为3.5m宽的土路，桥梁荷载等级为：公路级。该道路为郝庄村的对外交通道路，车流量较小，桥梁按单幅桥布置。工程建址处总干渠渠为半挖半填渠段。交叉处路渠夹角75，该桥中跨采用跨径30m预应力混凝土箱梁，两边跨采用跨径20m预应力混凝土箱梁，共3跨，全长75m，为中桥。下部结构型式为桩柱式基础。桥头接线左、右岸分别采用3.2%和2.7%的纵坡与原路面连接
8、，边坡采用总干渠边坡防护方式。 （五）施工重点、难点及对策 1、本工程施工项目多、工程量大(其中土石方明挖104.95万m3，土石方填筑约74.91万m3)，施工强度高(最高强度土方开挖约10.6万m3/月，土方填筑约10.67万m3/月)。 施工对策：进行分区施工，合理安排施工程序和施工进度，错开施工高峰，配备足够的大型施工设备，满足高强度施工要求。 2、工程沿线长(4.85km)，施工范围附近居民点多，临时管线多，车流量大。 施工对策：本工程进场后先尽快形成该总干渠右岸沿渠道路毛路，以便保证施工区纵向交通畅通，同时在跨本合同总干渠的交通桥未通车前，分别在交通桥附近一侧预留足够长度的总干渠暂
9、不进行施工，该预留段通过右岸沿渠道路及总干渠两侧的原有道路相连接以保障跨渠交通，若该桥头有引道，则依据现场实际情况及引道特性，在引道与原有道路相接处修桥头绕行道路或辅道，待该处交通桥通车后再对该部位预留段总干渠进行施工。另外在工程施工期间配备足够的人员及设备对已有道路及临时道路进行维护和管理，特别是当地已有交通跨渠处将派专人维护道路通行秩序，以免道路堵塞，在关键路段交叉口设立醒目标志牌、警示牌，并保证所设立的标志牌完好无损。四、施工总布置（一）布置原则1、根据招标文件提供的资料，结合本工程实际情况和现场条件，在满足工程需要的前提下，生产、生活、办公设施集中布置在发包人划定的范围内。2、场内交通
10、充分利用现有干线道路条件，根据现场实际情况和不同时段施工需要，合理布置，力求使交通顺畅，在满足工程需要的前提下，尽量减少道路和临建设施的建安投资，降低管理运营费用。3、在满足施工的条件下，尽量布置紧凑，尽量与永久设施相结合，以达到部分临设在施工期结束后用于永久工程或后续工程的施工。4、确定施工临建设施项目及其规模时，尽量利用工程周边的生活和生产设施，总布置时尽量安排紧凑、合理，节约用地，避免新征施工用地，为工程前期的施工创造便利条件。5、在保证场内交通运输通畅和满足设备、材料对施工道路要求的前提下，最大限度地减少场地内运输，特别是减少二次搬运。6、以控制性大型建筑物为核心进行布置，采用分区集中
11、的布置方案。7、在施工生产区内及周围，根据地形做好排水明沟（盲沟）等设施。8、尽量避免干扰附近居民而影响施工。（二）施工临时设施场区选定说明本工程总长7.95km，工期33个月，大型构物筑多，整个工程的施工拟采取分段进行，每23km左右总干渠施工为一施工段，各段之间平行流水作业。按照招标人提供的三个施工营地（包括项目部和主要生产、生活区）设置。施工营地1布置在渠道左岸黄水河倒虹吸上游指定位置，占地4.27hm2，用于黄水河倒虹吸、郝庄西北公路桥及9328096200段渠道等工程的施工；施工营地2布置在渠道左岸桩号97+850黄水河支渠倒虹下游指定位置，占地4.27hm2，用于黄水河支渠倒虹吸、
12、郝庄北公路桥、余庄南生产桥、张雷北及9620099200段渠道等工程的施工，并作为项目部的主营地；施工营地3布置在渠道右岸桩号100+550刘店干河暗渠上游指定位置，占地4.27hm2，以方便刘店干河暗渠、赵雷公路桥及99200101230段渠道等工程的施工。由于本工程三个施工营地附近均有构筑物工程，施工营地需结合拌和站进行布置，同时以不影响施工为主，生活管理区与生产区相对分开，以便于管理和创建文明工地。生产设施主要有：砼预制构件厂、金属构件及钢筋加工场、模板加工场、临时仓库、临时材料堆场及砼搅拌站等；生活设施主要有办公室、宿舍、食堂、急救站、文化娱乐设施等。（三）临时设施的布置1、施工辅助设
13、施布置本施工主要临时设施及施工机械安置于标场内。由于生活及生产办公区尚在建设之中，生活、办公用房全部采用简易房的形式。主要工程量均为机械化作业。工地不设置机械维修车间，施工机械检修和配件供应采用温县和周边地区的社会资源。2、土料供应和开采本工程所需要土料应在监理工程师同意的的区域内挖取。3、骨料供应在本标段砂石料场投运之前，骨料主要采用当地料场的骨料，采用自卸汽车拉运至施工现场。本标段砂石料场投运后，采用自卸汽车自料场拉运骨料至施工现场。4、混凝土供应采用在浇筑施工现场设0.35m3砼搅拌机3台，现场拌制的方式。骨料由自卸汽车拉运至现场，水泥采用袋装水泥，现场根据配合比采用磅秤和斗车进行计量。
14、5、施工用水、电本项目主要施工设备全部为油动，公路沿线基本不需要供电，若有需要时可与与供电部门协商采用当地供电线路。两个施工场地的水井已经施工完成具备供水条件，施工用水可以采用从水井中抽取用水车拉运到施工现场的方式。（四）施工前准备1、施工前组织施工作业队伍做好现场勘察工作，布设用电部位的用电线路，主要材料进出线路、渣料堆放场地和临建设施。2、向作业队伍做好技术交底工作，内容是设计方案、施工组织设计、施工措施、进度计划等。重点应放在施工方案、技术措施、作业指导书、工艺标准、安全措施等方面，交底必须细致齐全，并应结合具体操作部位，关键部位和施工难点的质量要求，操作要点，安全要求等进行详细的交底。
15、组织工程技术人员和施工人员认真熟悉图纸和技术要求，全面掌握施工图纸内容，提出方便施工的合理化建议。3、根据本工程的具体情况，编制切实可行的新、老蟒河埋涵施工工艺措施和施工方案，重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利于有效地指导现场施工。4、认真做好材料的计划采购准备，提前编制各项材料计划，对材料的采购、保管制定完善的管理方法，同时加强防盗和防火管理。五、施工组织机构说明本工程为穿黄工程辉县段第五施工标段第一工区，根据工程规模和特点，水电四局穿黄工程项目部对本工程项目的质量、安全、工期、文明施工和工程成本等进行统筹管理，以确保工程优质高速地如期完成。设计桩号为93+28098+132.6，标段长4.85km，标段内共有各种建筑物6座:河渠交叉建筑1座，公路桥4座，生产桥1座。为满足需要，设立两个机械施工队，机械施工队主要负责本项目路基、路面填筑碾压的施工，负责本项目所需砂石土料的拉运和渣料的外运
