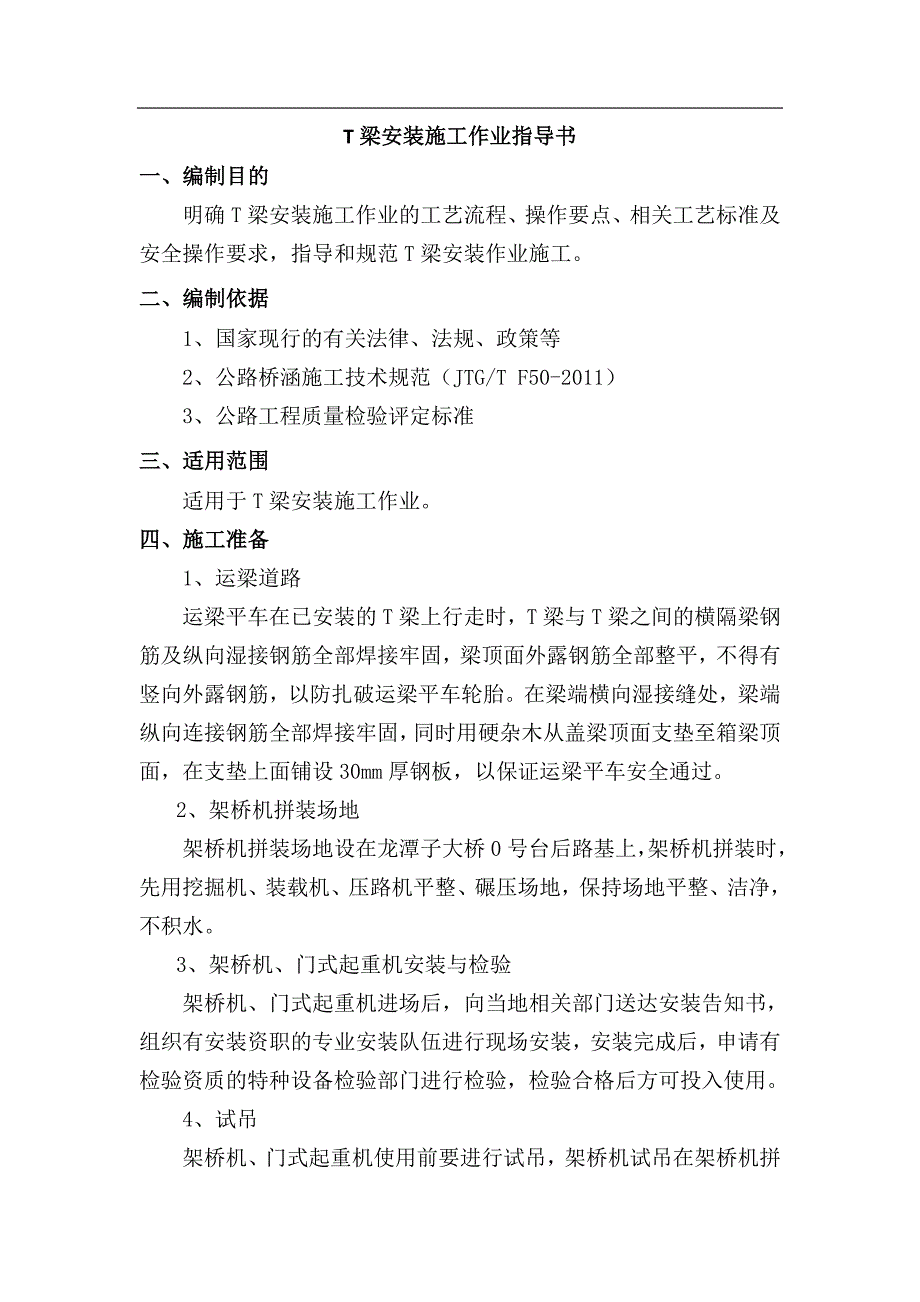

1、T梁安装施工作业指导书一、编制目的明确T梁安装施工作业的工艺流程、操作要点、相关工艺标准及安全操作要求，指导和规范T梁安装作业施工。二、编制依据1、国家现行的有关法律、法规、政策等2、公路桥涵施工技术规范（JTG/T F50-2011）3、公路工程质量检验评定标准三、适用范围适用于T梁安装施工作业。四、施工准备1、运梁道路运梁平车在已安装的T梁上行走时，T梁与T梁之间的横隔梁钢筋及纵向湿接钢筋全部焊接牢固，梁顶面外露钢筋全部整平，不得有竖向外露钢筋，以防扎破运梁平车轮胎。在梁端横向湿接缝处，梁端纵向连接钢筋全部焊接牢固，同时用硬杂木从盖梁顶面支垫至箱梁顶面，在支垫上面铺设30mm厚钢板，以保证

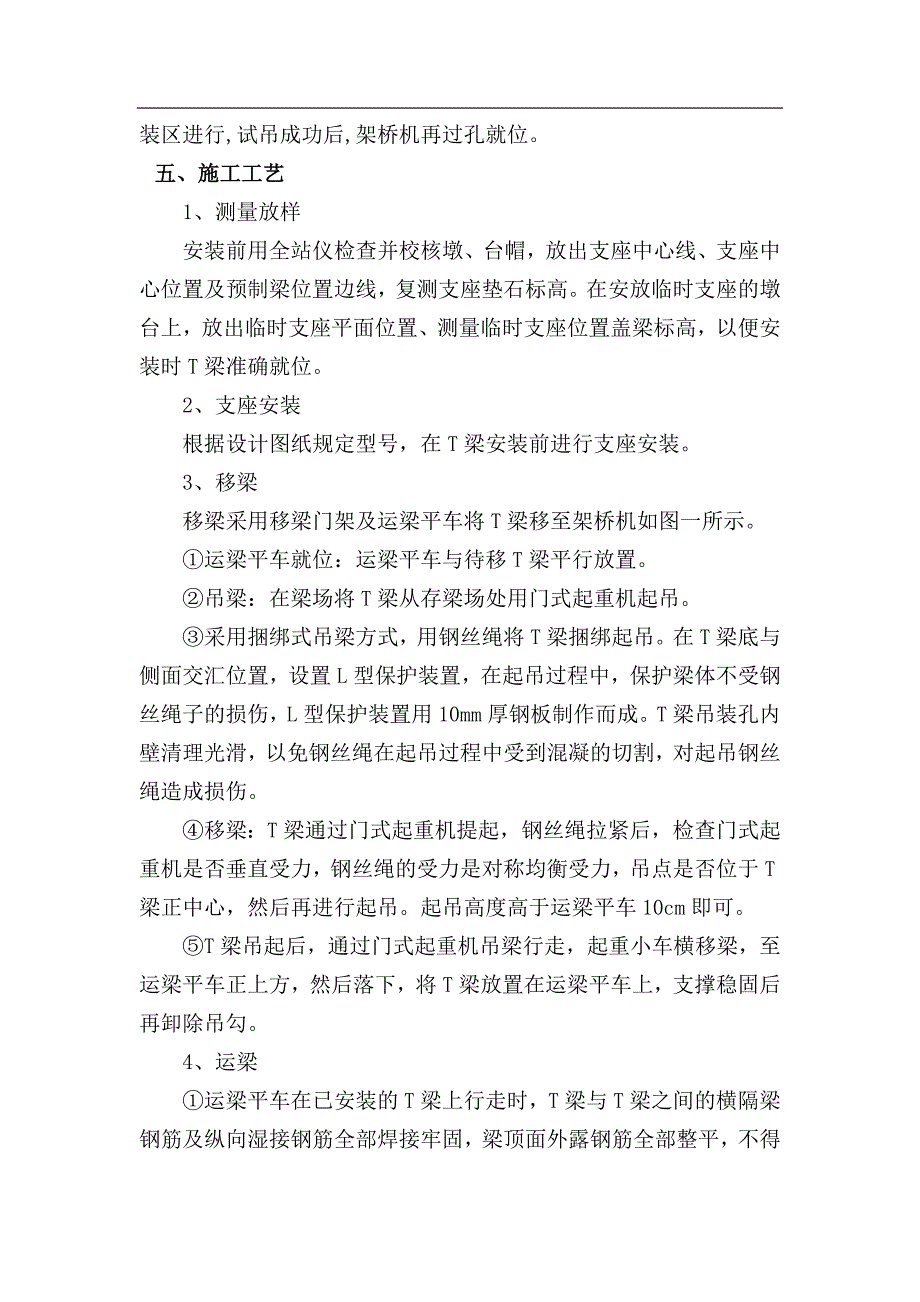

2、运梁平车安全通过。2、架桥机拼装场地架桥机拼装场地设在龙潭子大桥0号台后路基上，架桥机拼装时，先用挖掘机、装载机、压路机平整、碾压场地，保持场地平整、洁净，不积水。3、架桥机、门式起重机安装与检验架桥机、门式起重机进场后，向当地相关部门送达安装告知书，组织有安装资职的专业安装队伍进行现场安装，安装完成后，申请有检验资质的特种设备检验部门进行检验，检验合格后方可投入使用。4、试吊架桥机、门式起重机使用前要进行试吊，架桥机试吊在架桥机拼装区进行,试吊成功后,架桥机再过孔就位。五、施工工艺1、测量放样安装前用全站仪检查并校核墩、台帽，放出支座中心线、支座中心位置及预制梁位置边线，复测支座垫石标高。在
3、安放临时支座的墩台上，放出临时支座平面位置、测量临时支座位置盖梁标高，以便安装时T梁准确就位。2、支座安装根据设计图纸规定型号，在T梁安装前进行支座安装。3、移梁移梁采用移梁门架及运梁平车将T梁移至架桥机如图一所示。运梁平车就位：运梁平车与待移T梁平行放置。吊梁：在梁场将T梁从存梁场处用门式起重机起吊。采用捆绑式吊梁方式，用钢丝绳将T梁捆绑起吊。在T梁底与侧面交汇位置，设置L型保护装置，在起吊过程中，保护梁体不受钢丝绳子的损伤，L型保护装置用10mm厚钢板制作而成。T梁吊装孔内壁清理光滑，以免钢丝绳在起吊过程中受到混凝的切割，对起吊钢丝绳造成损伤。移梁：T梁通过门式起重机提起，钢丝绳拉紧后，检

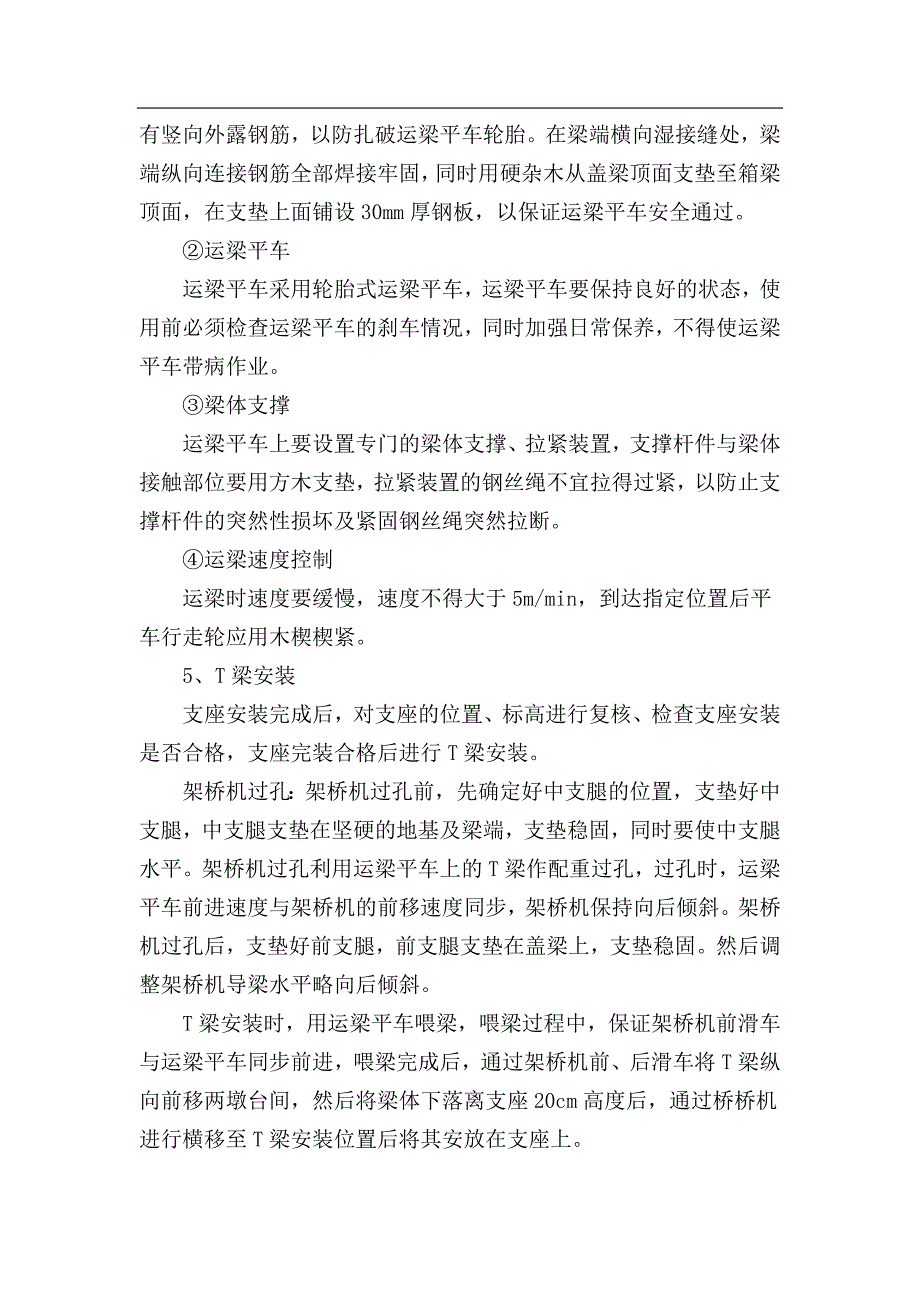

4、查门式起重机是否垂直受力，钢丝绳的受力是对称均衡受力，吊点是否位于T梁正中心，然后再进行起吊。起吊高度高于运梁平车10cm即可。T梁吊起后，通过门式起重机吊梁行走，起重小车横移梁，至运梁平车正上方，然后落下，将T梁放置在运梁平车上，支撑稳固后再卸除吊勾。4、运梁运梁平车在已安装的T梁上行走时，T梁与T梁之间的横隔梁钢筋及纵向湿接钢筋全部焊接牢固，梁顶面外露钢筋全部整平，不得有竖向外露钢筋，以防扎破运梁平车轮胎。在梁端横向湿接缝处，梁端纵向连接钢筋全部焊接牢固，同时用硬杂木从盖梁顶面支垫至箱梁顶面，在支垫上面铺设30mm厚钢板，以保证运梁平车安全通过。运梁平车运梁平车采用轮胎式运梁平车，运梁平车
5、要保持良好的状态，使用前必须检查运梁平车的刹车情况，同时加强日常保养，不得使运梁平车带病作业。梁体支撑运梁平车上要设置专门的梁体支撑、拉紧装置，支撑杆件与梁体接触部位要用方木支垫，拉紧装置的钢丝绳不宜拉得过紧，以防止支撑杆件的突然性损坏及紧固钢丝绳突然拉断。运梁速度控制运梁时速度要缓慢，速度不得大于5m/min，到达指定位置后平车行走轮应用木楔楔紧。5、T梁安装支座安装完成后，对支座的位置、标高进行复核、检查支座安装是否合格，支座完装合格后进行T梁安装。架桥机过孔：架桥机过孔前，先确定好中支腿的位置，支垫好中支腿，中支腿支垫在坚硬的地基及梁端，支垫稳固，同时要使中支腿水平。架桥机过孔利用运梁平
6、车上的T梁作配重过孔，过孔时，运梁平车前进速度与架桥机的前移速度同步，架桥机保持向后倾斜。架桥机过孔后，支垫好前支腿，前支腿支垫在盖梁上，支垫稳固。然后调整架桥机导梁水平略向后倾斜。T梁安装时，用运梁平车喂梁，喂梁过程中，保证架桥机前滑车与运梁平车同步前进，喂梁完成后，通过架桥机前、后滑车将T梁纵向前移两墩台间，然后将梁体下落离支座20cm高度后，通过桥桥机进行横移至T梁安装位置后将其安放在支座上。6、安装检查、验收检查T梁位置是否准确，T梁安装是否垂直，桥面宽度、桥梁横坡是否符合要求，支座与T梁是否密贴，否则，必须吊起，采用垫钢板使支座与T梁密贴，安装在规范允许偏差内。T梁就位后，应及时设置
7、保险垛或支撑，将T梁之间横向连接钢筋连接，防止倾倒，待全孔安装完毕后，再按设计规定使全孔T梁整体化，但是边孔T梁必须采用方木支撑防倾覆。7、施工观测在T梁安装施工过程中，应经常对构件砼进行裂缝观测，若发现裂缝有继续发展趋势时，应分析原因，采取措施。8、施工注意事项T型梁架设就位前，应安装好桥梁橡胶支座。核查支座技术指标、规格尺寸和质量情况。认真复核支座垫石的标高，并将表面清扫干净。梁体在移运、堆放、吊装时，混凝土强度不能低于设计所要求的吊装强度。安装梁体时支承结构(墩台、盖梁)的强度须符合设计要求。支承结构的尺寸、标高及平面位置须符合设计要求。梁体移运时的吊点位置要符合设计规定。梁体的运输要顺
8、高度方向竖立放置，并有防止倾倒的固定措施。装卸梁体时，必须等支撑稳妥后，方可卸除吊钩。梁体吊装时，将支座临时固定，并由人工配合调整。保证支座与上下结构间接触紧密，不出现空隙。六、质量保证措施1、加强技术交底和安全交底，将施工过程中的注意事项、质量验收标准进行交底到施工人员手中，做到心中有数。2、严格执行原材料的进场检验制度，特别是对钢板、支座质量要严格把关，钢材支座必须出具质保书，按施工技术规范要求取样检验，检验合格后方可使用。3、各工种技工各专职技术员必须持证上岗，并经常进行技术教育和专业知识教育。4、架桥机纵向就位必须严格控制位置尺寸，确保混凝土预制T梁安装顺利就位。5、每片T梁就位前应对
9、梁体外观质量做最后检查工序，杜绝表面有暇庇的构件上桥。6、架设每一孔T梁前，应对T梁两端支座进行高程及平面位置复检，减小误差。7、T梁就位时落梁速度要严格控制，尤其是接近支座时要轻放，避免压碎支座减小梁体的振动。8、T梁就位后，检查支座与T梁接触面是否紧密接触，不许脱空。七、安全保证措施1、T梁装运前,首先要认真测量检查运梁便道的宽度和净空是否满足运架设备的运输需要,提前联系相关单位和部门彻底清除影响运架安全的所有走行限界内的障碍物.2、确认运梁车所通过的线路和结构允许承受运梁车的荷载。T梁吊运有专人组织、专人指挥，并制订了T梁吊运、架设应急预案，此应急预案将作为专项安全方案上报。3、运梁车装
10、T梁启动起步应缓慢平稳，严禁突然加速或急刹车。4、暴雨及大风等恶劣气候条件下，不得进行运梁作业。路面湿、滑要采取相应防护措施，降低运梁速度。5、梁前端接近架桥机尾部时运梁车应提前减速，在得到指令后才可慢速喂梁。必要时点动对位，严禁冲撞、挂碰架桥机任何部位。八、文明施工及环境保护措施1、由项目经理领导，组织成立文明施工小组，制定文明施工条例，定期进行文明施工大检查，发现有碍文明施工的现象及时处理；2、制定工地出入管理制度，施工区域设置警示标志，禁止闲杂人员进入施工现场，以免发生意外，施工人员出入工地必须挂牌及带好安全帽，否则不准进入工地。3、施工现场必须服从统一指挥和调度，加强夜间施工管理，尽量减少噪音大的机具用于夜间施工，以免影响周围群众休息。若必须施工，应有消音措施。4、各种机具、车辆和材料按指定地点堆放，按要求做好下垫上盖。5、采取必要措施，防止施工中燃料、油、污水、废料和垃圾等对周围环境和空气的污染。6、防止施工噪音对附近居民的污染，把施工对环境、空气、和居民的影响减少到最小程度。
