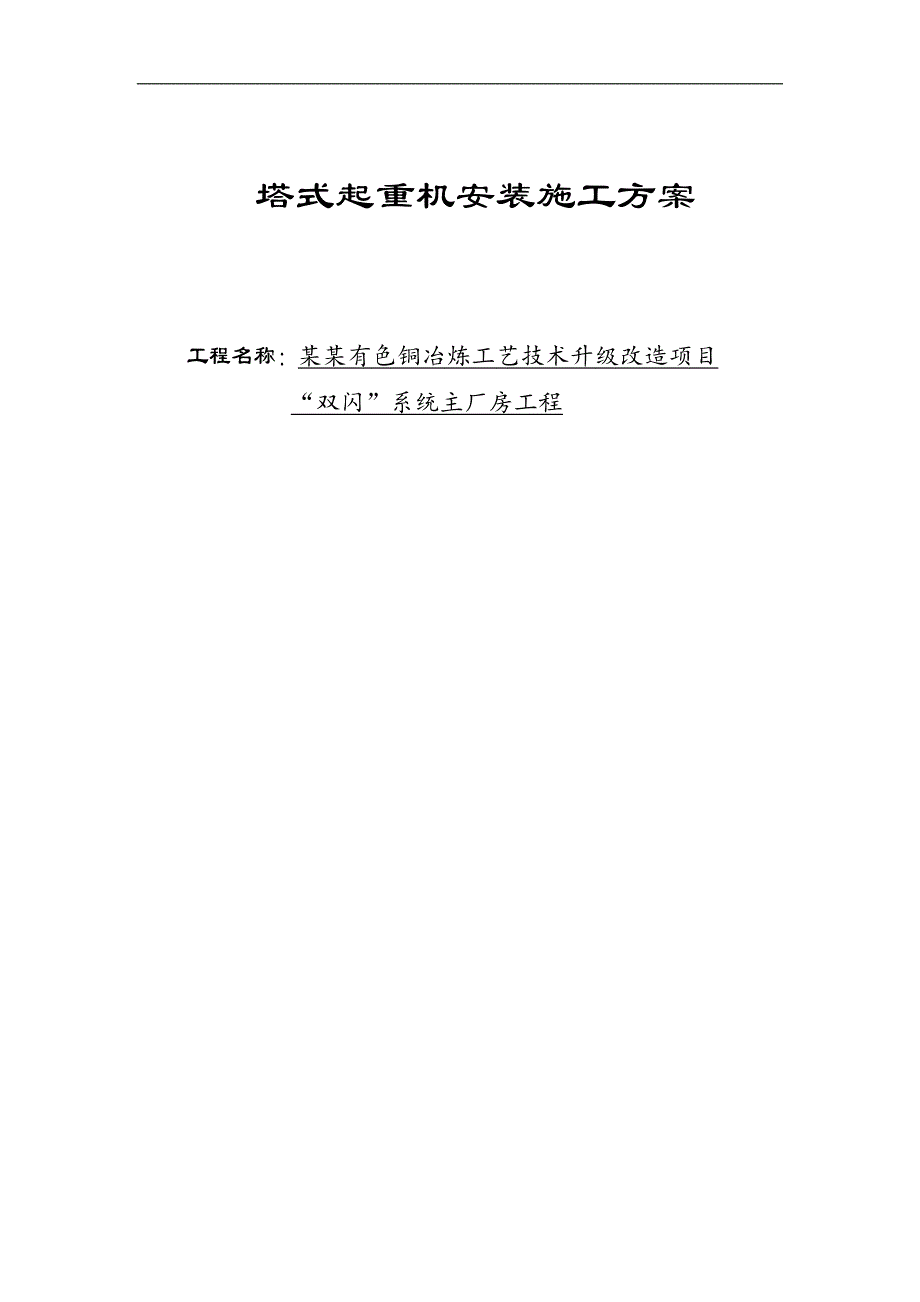

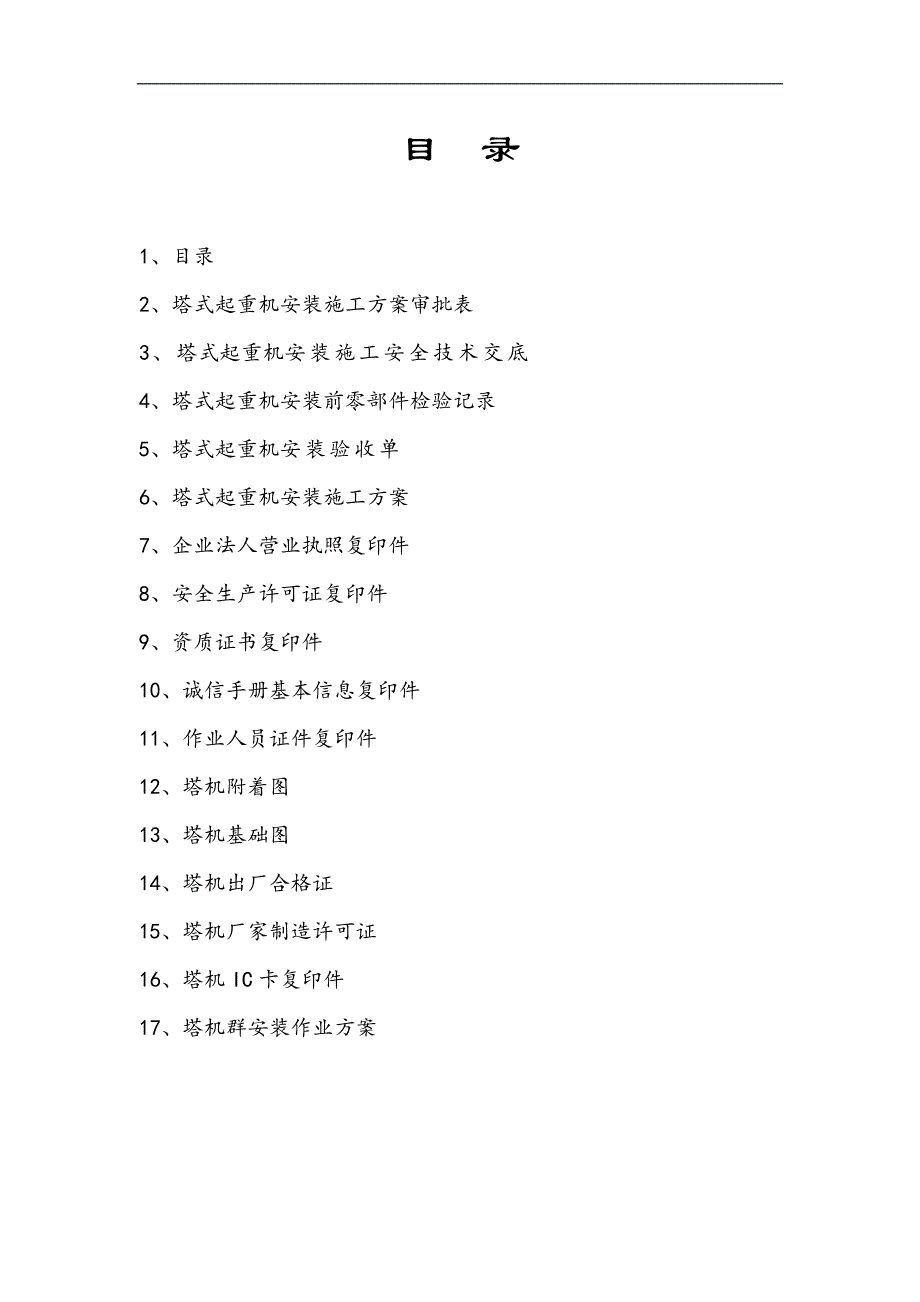

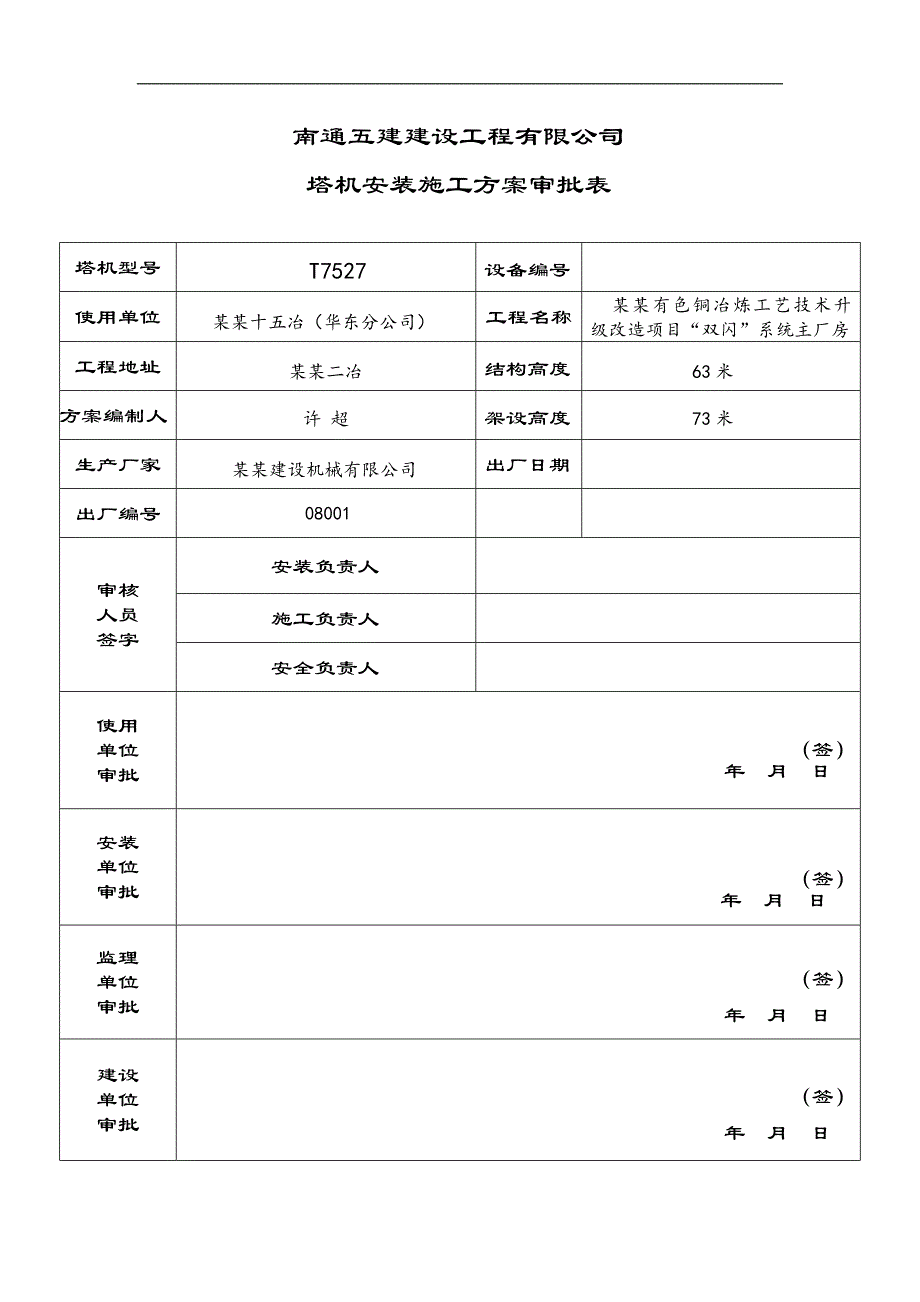

1、塔式起重机安装施工方案 工程名称：某某有色铜冶炼工艺技术升级改造项目“双闪”系统主厂房工程 目 录1、目录2、塔式起重机安装施工方案审批表3、塔式起重机安装施工安全技术交底4、塔式起重机安装前零部件检验记录5、塔式起重机安装验收单6、塔式起重机安装施工方案7、企业法人营业执照复印件8、安全生产许可证复印件9、资质证书复印件10、诚信手册基本信息复印件11、作业人员证件复印件12、塔机附着图13、塔机基础图14、塔机出厂合格证15、塔机厂家制造许可证16、塔机IC卡复印件17、塔机群安装作业方案 南通五建建设工程有限公司塔机安装施工方案审批表塔机型号T7527设备编号 使用单位 某某十五冶（华东
2、分公司）工程名称某某有色铜冶炼工艺技术升级改造项目“双闪”系统主厂房工程地址某某二冶结构高度 63米 方案编制人许 超架设高度73米生产厂家某某建设机械有限公司出厂日期出厂编号08001 审核人员签字安装负责人施工负责人安全负责人 使用单位审批 （签） 年 月 日 安装单位审批（签） 年 月 日监理单位审批 （签） 年 月 日 建设单位审批（签） 年 月 日南通五建建设工程有限公司大型机械施工安全技术交底工程名称某某有色铜冶炼工艺技术升级改造项目“双闪”系统主厂房施工单位某某十五冶（华东分公司）施工地点某某二冶安装负责人缪建华设备型号T7527 设备编号08001施工负责人安装日期年 月 日
3、设备安装高度62.65米交底内容：1、进入施工现场必须遵守安全生产六大纪律；2、班前班中不准饮酒，严禁酗酒者进入施工现场； 3、装拆人员衣着要紧身灵便，不准穿拖鞋、高跟鞋和硬底鞋；4、塔机拆装作业人员必须身体健康，无妨碍高空作业的疾病与情绪； 5、登高作业必须系好安全带，挂好保险钩，严禁上下投掷工具、材料等物件；6、在拼装和吊装作业区域内应设置明显的安全围栏、警示牌、警戒线等安全标志，在主要通道口应设专人监护，以防闲杂人员进入作业场所；7、所有工具必须齐全、完好可靠，严禁使用有裂纹、带毛刺、手柄松动等不合安全要求的工具，并严格遵守常用工具安全操作规程；8、塔机拆装作业人员应在施工负责人或现场总
4、指挥统一指挥下进行，并要有安全管理人员在场监护，作业人员必须分工明确，密切配合，坚守岗位，服从指挥，听从信号，严禁违章作业；9、拆装销轴抡大锤时，严禁带手套，两人或两人以上一起工作，要注意协调配合，凡遇到四级以上强风时应停止安装和拆卸作业；10、在塔机安装工序中严禁缺螺栓、轴销、开口销等紧固件，对瞎眼销、滑牙螺栓、报废的卸扣、轧头钢丝绳、千斤顶、手拉葫芦等起重工具不得使用； 11、塔机安装加节完毕，应认真检查各部件紧固情况，保险装置应齐全完好，并校正垂直度使之偏差3； 12、塔机升节和降节过程中严禁回转，同时必须注意顶升撑杆和保险销到位与接触面的贴切情况。13、补充交底内容。上述交底内容安装人
5、员应完全接受：交底人： 许 超 安装人员签名： 交 底 日 期： 年 月 日南通五建建设工程有限公司 塔机安装前机械零部件检查表使用单位某某十五冶（华东分公司）安装单位项 南通五建建设工程有限公司安装地点某某二冶安装负责人缪 建 华塔式起重机型号T7527设备编号 08001名称序号检查项目要 求结果备注吊钩1防脱钩保险装置应有有2滑轮防钢丝绳跳装置完整、可靠可靠3危险断面及钩筋处磨损与永久变形原高度10%，超过报废完好结构起升变幅4主要结构件销轴缺损情况裂纹及磨损则报废完好5钢丝绳完好情况外层钢丝磨损未达到其直径的40%完好6绳筒和过渡滑轮防钢丝绳跳出保险应有有7力矩限制器、重量限制器应有有
6、8起升高度限位、变幅限位应有有9防断绳坠落装置应有有套架液压顶升10爬升支承座,顶升支承梁及爬爪应无变形，裂纹无 11爬升架轧轮灵活可靠完好12平衡阀或液压锁与油缸间连接应用硬管完好13液压缸及油泵无泄漏完好14活塞杆无弯曲变形完好电气系统15塔机供电配电箱应有，且单独设置有16紧急断电开关应装，有作用,且便于操作有17接地装置、电源、电源电缆表面明显、外露、无破损有18报警用电铃完好完好质量检查人： 日 期： 2010 年 月 日南通五建建设工程有限公司上回转塔式起重机安装验收单使用单位：某某十五冶（华东分公司） 设备所属单位：某某国安机械租赁有限责任公司工程名称：某某有色铜冶炼工艺技术升级
7、改造项目“双闪”系统主厂房安 装 单 位：南通五建建设工程有限公司塔式起重机型号T7527设备编号 08001起升高度30M与建筑物水平附着距离/幅度75M起重力矩 315T/M最大起重量 20T塔高 62.65M各道附着间距/附着道数 /锚固负责人/锚固后高度/ 验收部位验收要求结果验收部位验收要求结果塔吊结构部件、附件、连接杆安装齐全，位置正确电气系统供电系统供电充分、正常工作、电压3805%螺栓拧紧力矩达到技术要求，开口销完全撬开碳刷、接触器、继电器接触良好结构无变形、开焊、疲劳裂纹仪表、照明、报警系统完好、可靠压重、配重重量、位置达到说明书要求控制、操纵装置动作灵活、可靠，电气按要求设
8、置短路和过电流绳轮钩系统钢丝绳在卷筒上面缠绕整齐、润滑良好失压及零位保护，切断总电源的紧急开关符合要求，必须实施二级漏电保护钢丝绳规格正确、断丝和磨损未达到报废标准电源系统对地的绝缘电阻大于0.5M钢丝绳规定和编插符合国家标准安全限位和保险装 置力矩限制器灵敏、可靠，其综合误差不大于额定值的8%各部位滑轮转动灵活、可靠、无卡塞现象重量限制器灵敏、可靠，其综合误差不大于额定值5%吊钩磨损未达到报废标准、保险装置可靠回转限位器灵敏可靠转动系统各机构转动平稳,无异常响声行走限位器灵敏可靠各润滑顶润滑良好、润滑油牌号正确变幅限位器灵敏可靠制动器动作灵活可靠,联轴节连接良好,无异常超高限位器灵敏可靠路基
9、复验复查路基或基础隐蔽工程资料齐全,准确吊钩保险灵敏可靠钢轨顶面纵、横方向上的倾斜度不大于1/1000卷筒保险灵敏可靠塔身对支撑面垂直度4/1000附着锚固之后检查项目锚固框架安装位置符合规定要求止挡装置距钢轨两端距离3M塔身与锚固框架固定可靠行走限位装置距止挡装置距离3M框架、锚杆、墙板等各处螺栓、销轴齐全，正确可靠附着锚固之前检查框架、锚杆、墙板等无开焊、变形和裂纹垫铁、楔块等零、部件齐全可靠锚杆长度和结构形式符合附着要求 最高附着点以下塔身轴线对支承面垂直度不得大于相应高度2/1000建筑物上阶附着点布置和强度符合要求 最高附点以下塔身轴线对支承面垂直度不得大于4/1000基础经过加固后
10、强度满足承压要求 锚固点以上塔机既有高度不得大于规定要求安装班组自检情况： 负责人： 日期：安装单位名称南通五建建设工程有限公司负责人产权单位名称负责人验收结论：项目部验收情况：负责人： 日期：项目部验收人员机管部门安全部门技术负责人结论：同意使用限制使用不准使用整改后二次验收塔吊司机塔吊指挥上级公司验收意见： 盖 章： 日期：上级公司验收人员签名监理公司签名机管部门安全部门结论：同意使用限制使用不准使用整改后二次验收注：验收栏目内有数据的，必须在验收栏内填写实测数据，无数据用文字说明（一）、工程概况工程名称：某某有色铜冶炼工艺技术升级改造项目“双闪”系统主厂房工程地址：某某二冶建设单位： 监
11、理单位： 设计单位: 施工单位：某某十五冶（华东分公司）安装单位：南通五建建设工程有限公司 （二）、方案编制依据2.1 国务院令第393号 建筑工程安全生产管理条例 2.2 GB5144-2006 塔式起重机安全规程2.3 GB6067-85 起重机械安全规程2.4 JG/T100-1999 塔式起重机操作使用规程2.5 JGJ33-2001 建筑机械使用安全技术规程2.6 JGJ46-2005 施工现场临时用电安全技术规范2.7 JGJ80-91 建筑施工高处作业安全技术规范2.8 GB5972-86 起重机械用钢丝绳检验和报废实用规范2.9 JGJ94-94 建筑桩基础技术规范2.10 QTZ400(TC7052)塔式起重机使用说明书2.11 工程地质报告
