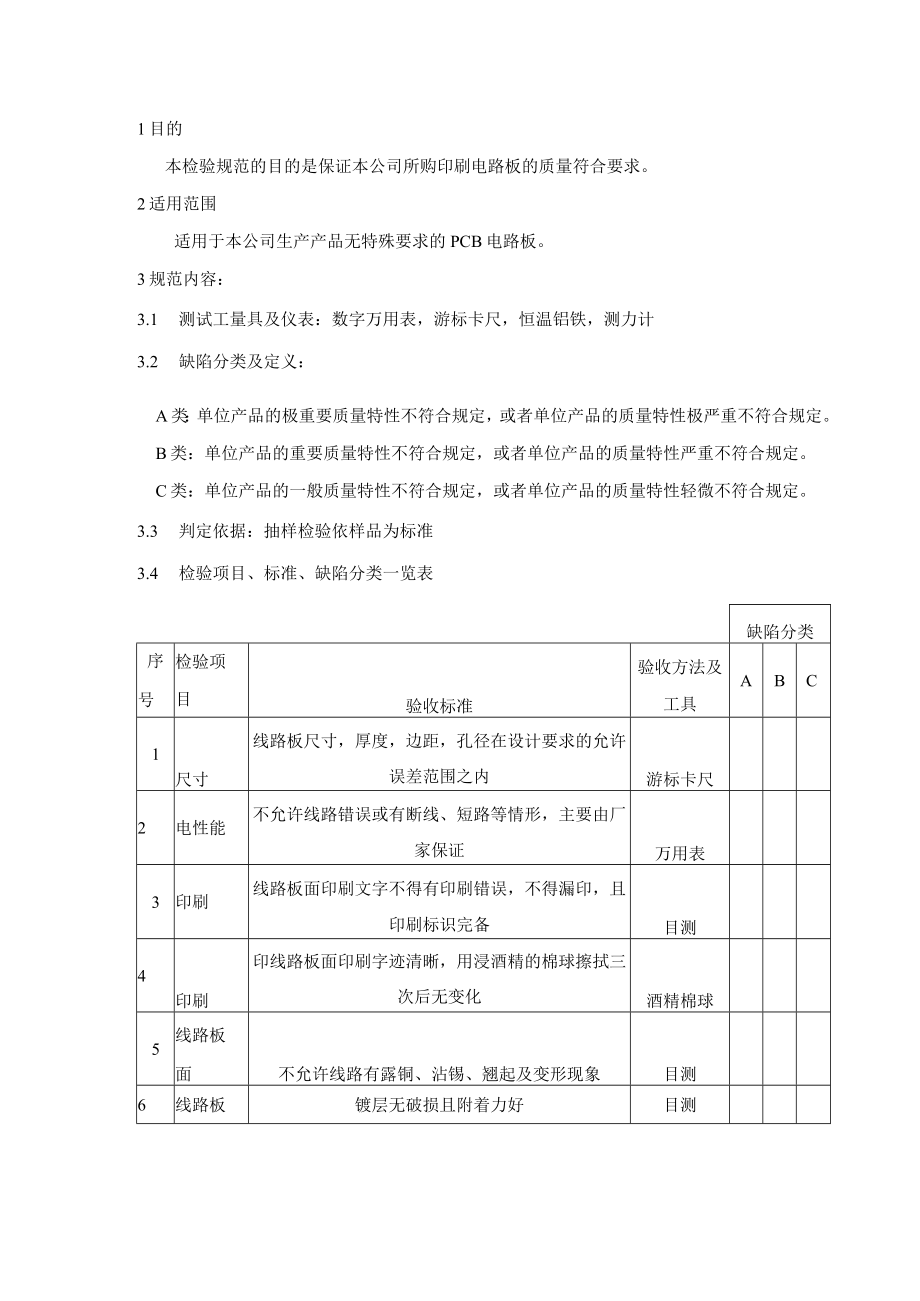

1、1目的本检验规范的目的是保证本公司所购印刷电路板的质量符合要求。2适用范围适用于本公司生产产品无特殊要求的PCB电路板。3规范内容：3.1 测试工量具及仪表：数字万用表，游标卡尺，恒温铝铁，测力计3.2 缺陷分类及定义：A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。3.3 判定依据：抽样检验依样品为标准3.4 检验项目、标准、缺陷分类一览表缺陷分类序号检验项目验收标准验收方法及工具ABC1尺寸线路板尺寸，

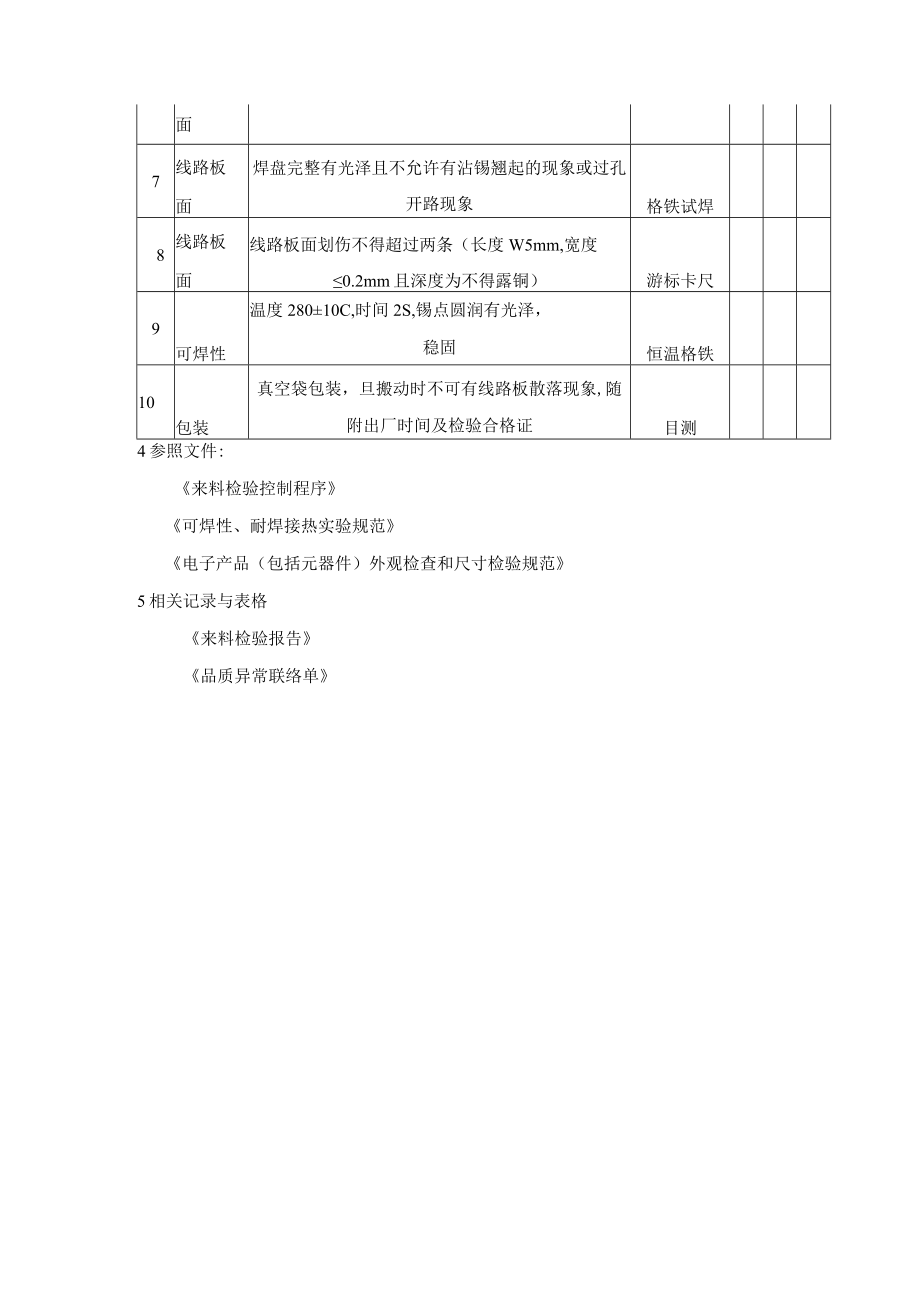

2、厚度，边距，孔径在设计要求的允许误差范围之内游标卡尺2电性能不允许线路错误或有断线、短路等情形，主要由厂家保证万用表3印刷线路板面印刷文字不得有印刷错误，不得漏印，且印刷标识完备目测4印刷印线路板面印刷字迹清晰，用浸酒精的棉球擦拭三次后无变化酒精棉球5线路板面不允许线路有露铜、沾锡、翘起及变形现象目测6线路板镀层无破损且附着力好目测面7线路板面焊盘完整有光泽且不允许有沾锡翘起的现象或过孔开路现象格铁试焊8线路板面线路板面划伤不得超过两条（长度W5mm,宽度0.2mm且深度为不得露铜）游标卡尺9可焊性温度28010C,时间2S,锡点圆润有光泽，稳固恒温格铁10包装真空袋包装，旦搬动时不可有线路板散落现象,随附出厂时间及检验合格证目测4参照文件:来料检验控制程序可焊性、耐焊接热实验规范电子产品（包括元器件）外观检查和尺寸检验规范5相关记录与表格来料检验报告品质异常联络单
