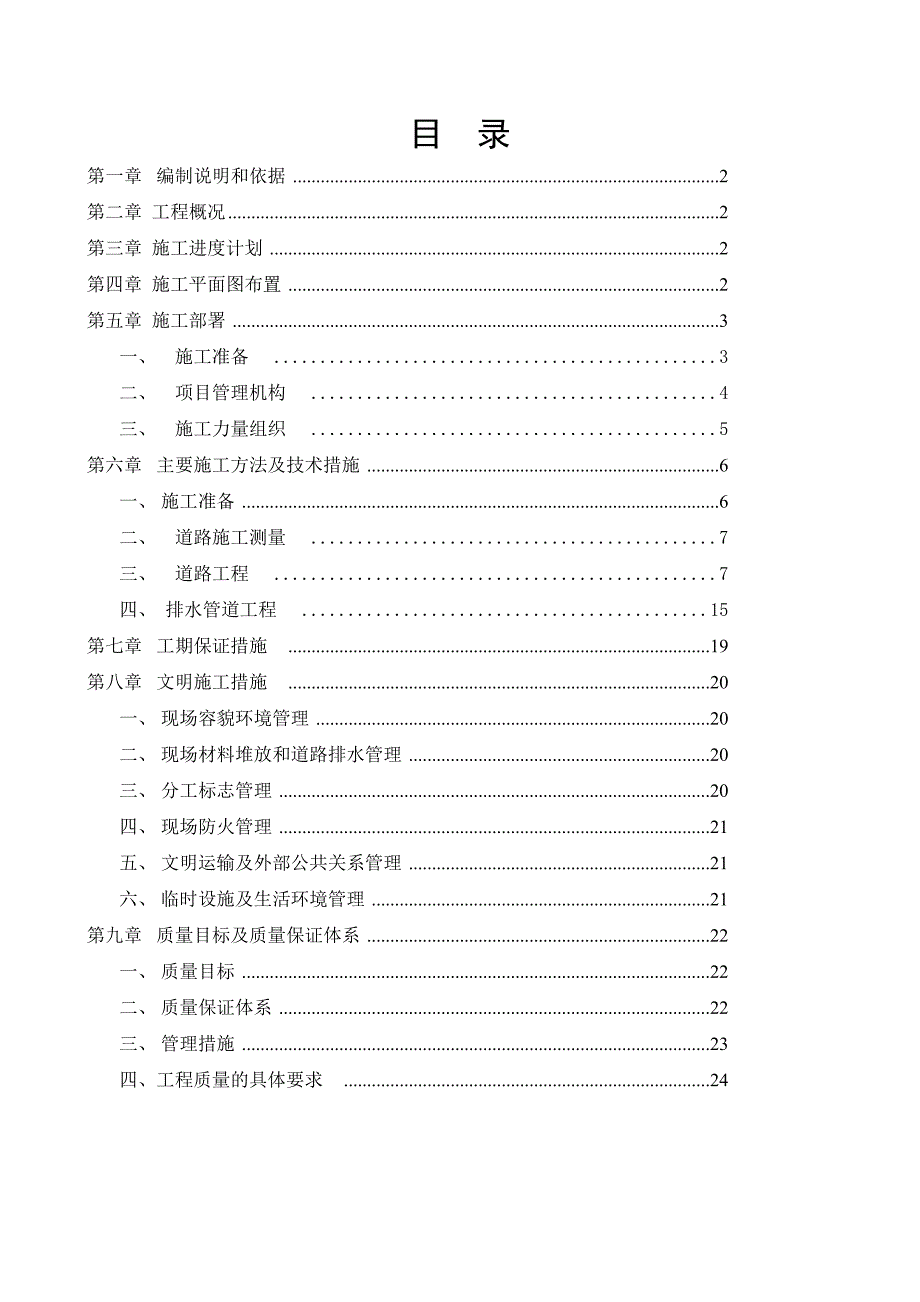

1、某某东城区商业路(中原路文化路)施工组织设计 目 录第一章 编制说明和依据2第二章 工程概况2第三章 施工进度计划2第四章 施工平面图布置2第五章 施工部署3一、施工准备3二、项目管理机构4三、施工力量组织5第六章 主要施工方法及技术措施6一、施工准备6二、道路施工测量7三、道路工程7四、 排水管道工程15第七章 工期保证措施19第八章 文明施工措施20一、现场容貌环境管理20二、现场材料堆放和道路排水管理20三、分工标志管理20四、现场防火管理21五、文明运输及外部公共关系管理21六、临时设施及生活环境管理21第九章 质量目标及质量保证体系22一、质量目标22二、质量保证体系22三、管理措施
2、23四、工程质量的具体要求24第一章 编制说明和依据 根据甲方的意见只作城市道路部分的行车道、人行道、交叉口、雨水管道,污水管道,路灯,给水管道施工。 依据(1)施工合同(2)施工图纸(3)城镇路工程施工与质量验收规范(4)给排水管道工程施工及验收规范第二章 工程概况 商业路(中原路文化路)城市道路位于某某东城区建设路北部,属城市次干道,根据任务书要求,道路红线宽度25米,其中行车道13.0米,人行道宽26.0米。 本路起点坐标X=3758311.530,Y=44944.644,本路终点坐标X=3758194.192,Y=450482.021.全长746.64米,共设3个交叉口。 第三章 施工
3、进度计划 本工程工期为120 天,有效工期从甲方签发的开工通知第二天算起。施工进度计划详见附录施工进度总计划表。第四章 施工平面图布置 1.根据本工程规模、施工进度计划、高峰期施工人数,结合现场实际,在现场红线用地范围内和少部分红线外布置生产临时设施、生活临时设施、临时道路以及施工和生活用水、用电管线。 2.施工临时设施设于甲方指定的空置位置上。 3.本工程主要结构部分采用石灰位于六路环岛,水泥稳定碎石、沥青混凝土由公司车集搅拌站同一搅拌运输到工地。生活及施工区用水、用电从现场甲方指定接口位置接出。 4.施工总平面管理1)、为了减少各种料具的二次倒运距离,有计划地组织现场平面及立体交叉作业,最
4、大限度地利用场地,提高劳动生产率,真正做到安全生产和文明施工,本工程的施工平面管理工作,由项目经理负责,实行分片包干管理,责任到人,未经同意,任何人不得随意更改。2)、项目经理部是现场施工生产的指挥中心,现场办公室内要布置工程进度计划图表、劳动力调配、晴雨表、单位工程质量目标规划表、管理机构图等图表。3)、凡进场的材料、设备必须按施工总平面布置图指定位置堆放整齐,不得随意乱放,施工现场的水准点和里程桩控制点要有明显的标记,并切实做好保护工作。4)、进出入口设值班门房并张挂出入制度、场容管理条例、工程概况和安全纪律牌,教育工人维持良好的施工秩序和劳动纪律。5)、施工现场设专职保安人员,无关人员禁
5、止进入现场。第五章 施工部署一、施工准备为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标,根据本工程特点,做好施工前准备工作,科学组织,精心安排、计划在先,保证施工中各项工作的顺利开展。1、施工前组织有关单位做好现场交接工作,布设施工用电线路,用水管线和临建设施。2、做好图纸会审工作,组织工程技术人员认真熟悉图纸,领会设计意图,全面掌握施工图纸内容,检查多专业管线的位置是否正确,提出方便施工的合理化建议。3、根据本工程的具体情况,编制切实可行的单项施工工艺措施和施工方案,重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施,以利于有效地指导现场施
6、工。4、做好技术交底工作,在工程开工前,公司总工程师组织质检科、工程技术科向项目经理部进行技术交底,内容是施工组织设计,风雨季施工措施等,项目技术负责人再根据进度计划向施工员和作业班组交底,重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施等方面,交底必须细致齐全,并应结合具体操作部位,关键部位和施工难点的质量要求,操作要点,安全要求等进行详细的交底。5、及时编制施工预算,充分反映工程所需的各种费用,材料、劳动力等,有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析等工作的开展。6、认真做好材料的计划采购准备,编制各项材料计划,对多种材料的采购,入库、保管和出库,制定完善的管理
7、方法,同时加强防盗和防火管理。二、项目管理机构三、施工力量组织根据工期要求配备足够的施工力量,合理分工,科学管理,具体配备如下:1、土方施工队:主要负责道路挖填土方工程、管道沟槽土方开挖和回填工程的施工。2、路面施工队:主要道路石灰稳定土底基层、水泥稳定碎石基层、和路面工程和人行道及附属设施工程的施工。3、管道施工队:主要负责给、排水管道,电力电缆沟,电信管道,道路照明管道及管线工程的施工。4、施工作业班次根据计划安排和工序穿插,充分利用有效时间和空间,合理安排作业班次,原则上采取两大班作业,作业时间限制为723时。5、建立现场协调会制度工程开工后,除了参加业主组织的协调会外,项目经理部每周还
8、必须组织召开一次内部生产调度会,根据业主安排和现场情况,布置、检查、协调工程施工进度、质量、安全、文明施工以及物资供应等事宜,及时解决和处理影响工程质量,施工进度和施工安全所存在问题。第六章主要施工方法及技术措施本工程的施工程序如下:施工准备测量放线路基土方工程污水管道施工雨水管道施工给水管道施工电缆、套管敷设道路基层施工电缆沟施工照明管道施工路面工程施工人行道及附属设施工程施工。各分项工程的施工方案及技术措施如下:一、施工准备(一)施工图纸会审由项目总工程师牵头,组织项目各专业工长、质检员、技术员、班组等认真学习图纸,吃透图纸。在图纸学习期间,尤其应注意各专业图纸之间的标高是否一致,尺寸位置
9、等是否一致。(二)编制实施性施工组织设计与施工方案由项目总工负责组织编制实施性施工组织设计,在正确贯彻国家各项技术规范,政策和法令中,积极推广应用新技术、新工艺,依靠公司雄厚的科技实力促进科技进步,科学地组织施工,实施性施工组织设计经公司批准后报监理和甲方审定执行。(三)规范、标准、图集等收集施工之前,应将本工程所需的规范、标准、图集等技术资料收集齐全。(四)设备及器具根据本工程的施工需要配置有关设备及器具。(五)测量基准交底、复测及验收检测和测量仪器等计量器具提前做好计量鉴定,保证在本工程使用的所有器具均在检定有效期内,并做好台帐记录。二、道路施工测量本工程工程全长746.64米。共设3个交
10、叉口,施工线路较长,交叉路口和管线分布复杂,测量放样工作量比较大。为保证工程各结构物平面位置的放样及高程准确,根据工程特点,拟采取如下测量方案:a测量设备设置:设置测量组一组,配备水准仪3台,经纬仪2台,红外线全站仪1台。b设置坐标控制网及水准点:为保证施工测量的连续性和一致性,在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点,用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量,闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场内浇灌砼保护,用钢筋桩面刻十字丝保存。每60100米设一水准点并作闭合导线测量,闭合差在允许范围内平差分配得各
11、水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量,防止各点的沉降或碰动。根据所设置坐标控制网,直接测放各工程构筑物的平面位置,但须同时用其它坐标控制点进行交汇复核,根据所设置各水准点可以方便进行施工高程测量。三、道路工程 (一)、设计概况 商业路(中原路文化路)位于城市市区北部,属城市次干道,道路红线宽度25米,其中行车道13.0米,人行道宽26.0米。全长746.64米,共设3个交叉口。 1.主要技术标准道路等级:城市次干道道路设计荷载:BZZ-100日标准轴载数800(次/日)道路横坡:车行道1.5%;人行道2.0%路面结构:采用沥青混凝土路面路面设计年限:8年2.道路横断
12、面设计道路总宽为25m,其道路横断面组成为:6m人行道+6m人行道+13.0m车行道=25m(路幅宽度)。3.路面结构设计(1)车行道:4CM厚细粒式沥青混凝土AC-13C6CM厚中粒式沥青混凝土AC-16C乳化沥青下封层一道18CM厚6%水泥稳定级配碎石30CM厚12%石灰石机械碾压(2) 人行道6CM厚荷兰砖3CM厚1:2干硬性水泥砂浆15CM厚C15混凝土机械碾压(二)、施工要求应严格按有关施工规范及验收规范要求施工,严格按图施工,发现问题及时与设计院联系。填方路基应先清除地表上的树根、草皮或腐植土,土方应分层碾压,分层厚约为30cm,每层均应有密实度试验报告,达到设计要求后方可进行下一
13、道工序的施工。路基土方完成后,沿线应按规范要求做回弹模量试验。路面压实度要求: 水泥稳定级配碎石96% 石灰石95% 沥青混凝土96% 石灰土的无侧限抗压强度为0.8MPa。水泥稳定碎石层应按图纸要求施工,并要求采用机械拌和,不能人工拌和,混凝土结构应严格按设计图纸中要求施工,施工时应注意与现有的道路顺接。(三)、施工方法1.路基土方工程 挖方路基施工工艺流程图 2. 路面路基 本工程路面结构层:机动车道采用30CM厚12%石灰土、18CM厚6%水泥稳定级配碎石结构,人行道采用15CM厚C15混凝土。1、施工要点: 机动车道下石灰土基层厚30厘米,石灰掺量12%,石灰不低于三级。机动车道水泥稳
