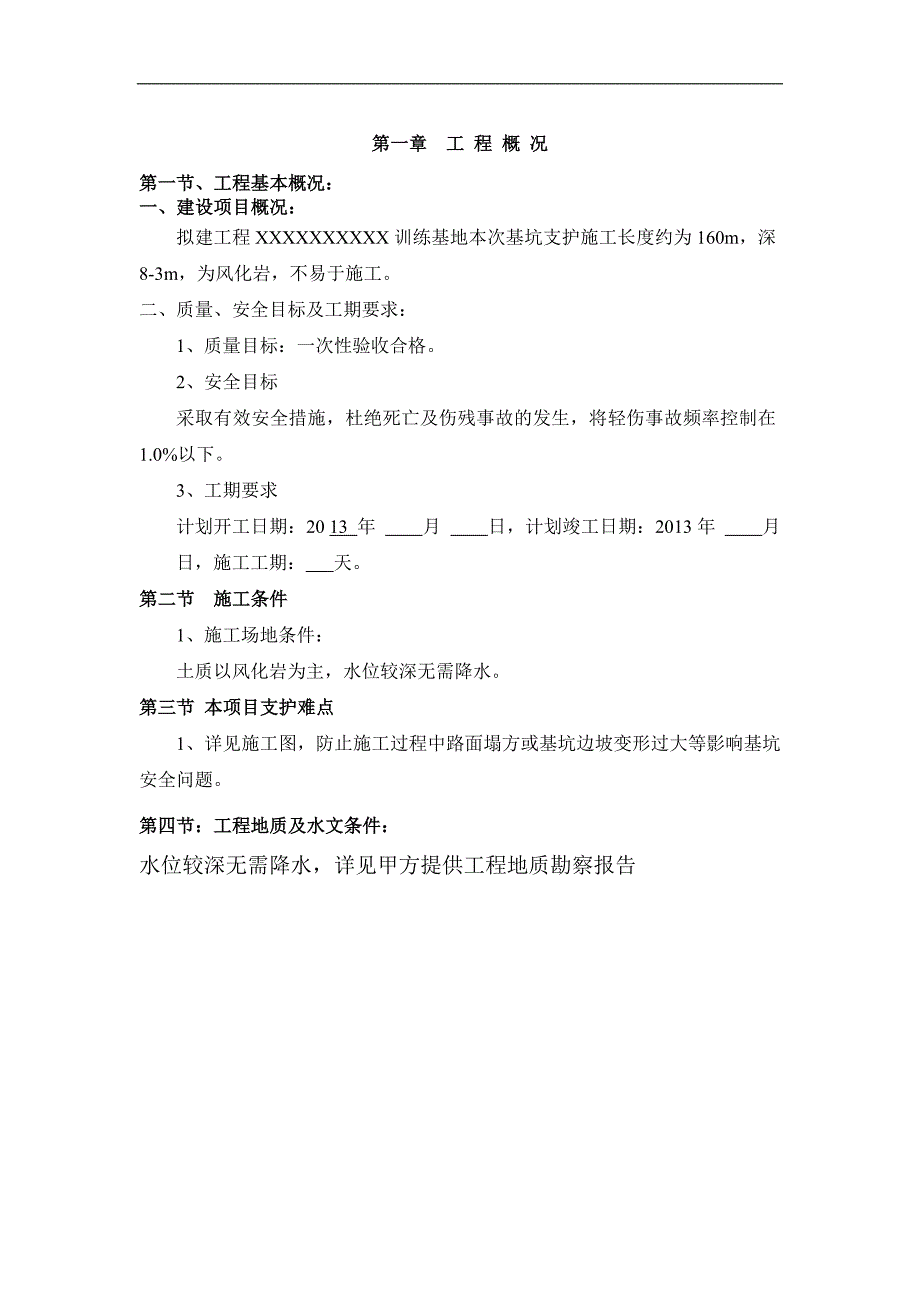

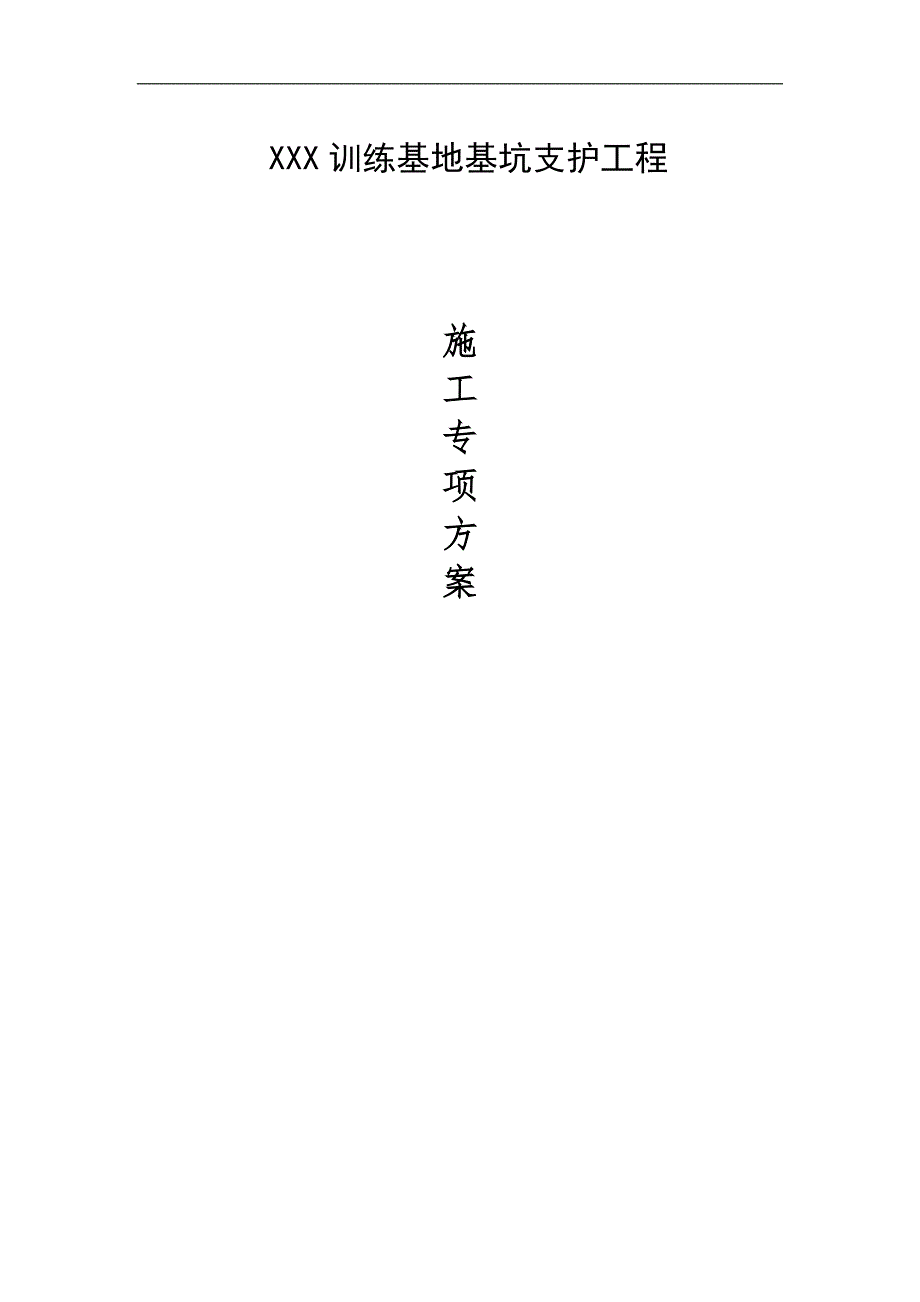

1、 XXX训练基地基坑支护工程施工专项方案 第一章 工 程 概 况第一节、工程基本概况:一、建设项目概况:拟建工程XXXXXXXXXX训练基地本次基坑支护施工长度约为160m,深8-3m,为风化岩,不易于施工。二、质量、安全目标及工期要求:1、质量目标:一次性验收合格。2、安全目标采取有效安全措施,杜绝死亡及伤残事故的发生,将轻伤事故频率控制在1.0%以下。3、工期要求计划开工日期:20 13 年 月 日,计划竣工日期:2013年 月 日,施工工期: 天。 第二节 施工条件1、施工场地条件:土质以风化岩为主,水位较深无需降水。第三节 本项目支护难点1、详见施工图,防止施工过程中路面塌方或基坑边坡

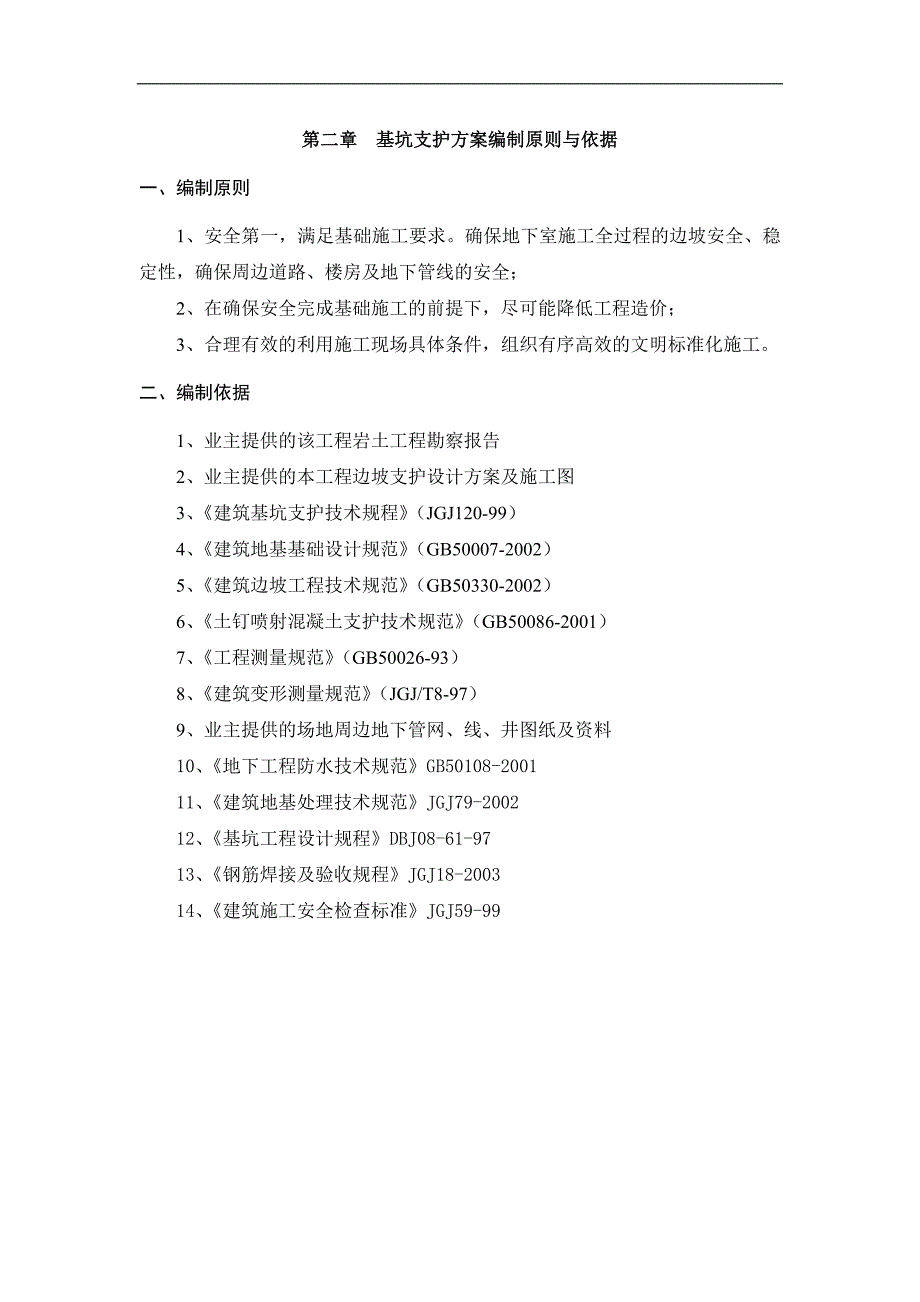

2、变形过大等影响基坑安全问题。第四节:工程地质及水文条件:水位较深无需降水,详见甲方提供工程地质勘察报告 第二章 基坑支护方案编制原则与依据一、编制原则1、安全第一,满足基础施工要求。确保地下室施工全过程的边坡安全、稳定性,确保周边道路、楼房及地下管线的安全;2、在确保安全完成基础施工的前提下,尽可能降低工程造价;3、合理有效的利用施工现场具体条件,组织有序高效的文明标准化施工。二、编制依据1、业主提供的该工程岩土工程勘察报告2、业主提供的本工程边坡支护设计方案及施工图3、建筑基坑支护技术规程(JGJ120-99)4、建筑地基基础设计规范(GB50007-2002)5、建筑边坡工程技术规范(GB
3、50330-2002)6、土钉喷射混凝土支护技术规范(GB50086-2001)7、工程测量规范(GB50026-93)8、建筑变形测量规范(JGJ/T8-97)9、业主提供的场地周边地下管网、线、井图纸及资料 10、地下工程防水技术规范GB50108-2001 11、建筑地基处理技术规范JGJ79-2002 12、基坑工程设计规程DBJ08-61-97 13、钢筋焊接及验收规程JGJ18-2003 14、建筑施工安全检查标准JGJ59-99第三章 边坡支护施工工艺及要求 一、 基坑支护工艺流程测量放线第一步土钉墙施工基坑开挖、修理边坡第二步土钉墙施工第步土钉墙施工第n步土钉墙施工组织验收二、
4、 土钉护坡工程(一) 工艺流程施工准备边坡修整 定位放线 加工土钉 下土钉 注 浆 挂 网 喷射砼 养 护 验收(二) 施工方法1. 边坡修整:采用人工清理,为确保喷射砼面层的平整,此工序必须挂线定位。对于土层含水量较大的边坡,可在支护面层背部插入长度为400600mm,直径不小于40mm的水平排水管包滤网,其外端伸出支护面层,间距为2m,以便将喷混凝土面层后的积水排走。2. 定位放线:按设计图纸由测量人员放出每一个土钉的位置。3. 土钉制作及安放:采用18钢筋,按测量定出的土钉孔位压入土钉,详见施工图4. 注浆:采用搅拌机造浆,应严格控制水灰比为W/C=0.5;注浆采用注浆泵,注浆时,将导管
5、缓慢均匀拔出,但出浆口应始终处于孔中浆体表面之下,保证孔中气体能全部排出。5. 挂网及锚头安装:钢筋网片用插入土中的钢筋固定,与坡面间隙34cm,不应小于3cm,搭接时上下左右一根对一根搭接绑扎,搭接长度应大于30cm,并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。6. 喷射砼:喷射砼顺序可根据地层情况“先锚后喷”,土质条件不好时采取“先喷后锚”,喷射作业时,空压机风量不宜小于9m3/min,气压0.20.5MPa,喷头水压不应小于0.15 MPa,喷射距离控制在0.61.0m,通过外加速凝剂控制砼初凝和终凝时间在510 min,喷射厚度大于等于100mm。7. 养护:
6、采取浇水养护。第四章 施工准备工作一、技术准备 开工前,根据现有地下管线图结合现场施工情况对场地周边地下管线进行全面核查,查明基坑周边管线分布和埋深,现场实际如于设计图纸存在不符,应具体标明,并及时于设计联系协调相应设计调整。二、现场准备 2.1生活设施布置施工现场布置本着对现场合理利用、布局紧凑,有利于工程施工、现场管理及文明施工的原则布置,根据工程现场的施工需要,结合施工现场的实际情况,合理解决住宿问题。2.2办公设施布置利用总承包单位的现场临时办公室,作为本单位的管理人员办公场所。2.3水泥浆液配置后台布置后台布置在合适的位置,用来存放水泥和水泥浆液配置,水泥浆液由注浆管连接至注浆机,直
7、至所有土钉施工结束。三、机械准备 进场前组织人员对设备进行检修和维护、保养,并进行试运行,对设备状态进行标识。并购买一定数量的各种机械设备的易损件,以备施工中换用四、材料准备 考查原材料市场,水泥使用经过考察认可的大厂合格产品。按计划组织施工材料进场。进场时必须进行严格的进场检验,须全部达到质量要求,达不到要求的或质量证明资料不齐全的材料不得进场使用,材料进场后及时进行材料复试。本工程试验的材料包括注浆水泥等材料,按批量进行见证取样并送检。第五章 施工总体部署第一节 施工顺序及程序一、施工顺序按本工程特点、为确保工程进度控制点的全面实施工,建筑工程抓紧前期施工,尽量为后继施工提供场地,提供条件
8、,抢出时间。总体安排分区段平行施工,保证按总工期要求的控制点之前交付、完工。基本要求是:上道工序的完成为下道工序创造施工条件,下道工序的施工要能够保证上道工序的成品完整不受损坏,以减少不必要的返工浪费,确保工程质量。施工流向是对时间和空间的充分利用,特别是采用立体交叉作业时,合理的施工流向不仅是工程质量的保证,也是安全施工的保证。二、施工顺序1、施工阶段划分第一阶段:施工准备阶段第二阶段:基坑阶段第三阶段:验收交付阶段2、施工总体流程图施工准备测量放线土方开挖及土钉墙的施工。3、保证施工程序的措施1)为了保证各道工序按照施工进度计划的要求,保质保量地完成,要求各级管理人员和施工作业队人员在作业
9、前做好各项施工准备工作。2)管理人员应在施工前充分学习设计图纸及有关资料、规范,按照项目质量保证计划的要求,做好各项内业工作。3)材料物资供应部门,应按施工组织设计要求根据进度计划的安排做好各项施工材料、工具的购置准备工作。4)半成品加工和供应按进度计划要求提前做好加工或订购,确保现场需要。5)现场各类机械设备及水、电供应随时保持良好状态及正常供应,若发生特殊情况及时采取检修和应急措施。6)现场各工种按计划要求确保作业人员的数量和素质要求,各作业队严格按照进度计划制定的节点控制进度按期完成。7)现场施工进度应随时保持在有效控制范围内,若前一控制点发生拖拉现象,应及时在后一控制节点采取补救措施,
10、各分节点应保证关键线路总控制点的完成。第六章 施工平面总布置及说明第一节 施工总平面布置及说明一、施工场地布置原则根据现场条件及施工的计划要求,施工场地的布置主要考虑以下几个方面:1、土石方施工涉及土方外运的问题;2、施工污水和生活污水的排放,经净化处理后排出场区,场内安排设置污水净化池。3、根据场地情况,合理考虑材料堆场。4、由于不同的施工阶段对场地的要求不完全相同,因此安排场地布置时,首先是前期施工的方便快捷,同时也考虑了后期场地的变化,随时需调整部份临时设施。5、生产设施尽量距工地就近设置。二、临时设施本工程安排临时设施主要考虑配电设施、材料堆场二大类,主要包括钢筋加工场、材料堆放场以及
11、给水供配电设施等,宿舍及办公设施由于场地限制,已考虑在工地外租用周边工业园宿舍。第二节 施工平面管理本工程工期紧,且施工场地地面起伏较大,若施工平面管理不善,极易出现影响业主形象、影响工期的混乱局面。为保证工程施工的顺利进行,合理地进行施工总平面布置,并切实做好施工总平面管理工作。一、平面管理办法及布置要求施工平面管理由项目经理总负责,由生产部门、安全文明施工管理部门实施,按业务对口进行管理。按照总体规划要求作好平面布置,主要包括:1、材料堆放场地具体布置;2、现场排水、排污实际布置;3、施工用水、用电布置。二、施工现场1、施工现场要加强场容管理,做到整齐、干净、节约、安全,力求均衡生产。2、
12、施工现场切实做到工完场清,施工垃圾要集中堆放,及时清运,以保持场容的整洁。3、施工现场设置专人每日巡视,施工围蔽施工原因临时拆除后要及时恢复,对破坏的施工围护及时修复。4、生产区场地全部按要求设置明沟排水,进场后按指定地点设置停车场及洗车槽。5、施工现场的水准点、轴线控制点及架空电线应有醒目的标志,并加以保护,防止人为损坏或移动。三、材料堆场1、本工程施工所需材料,我司将按施工进度计划提前分批进场,并用专用的标识牌标识清楚,做到分规格码放整齐,稳固,且须保证施工方便。2、施工现场材料保管,将依据材料的性质采取必要的防损坏等措施。3、小型材料及时入库,专库专管,加设明显标志,并建立严格的领退料手
13、续。4、材料堆放场地设置得力的消防措施,消防设施齐全有效,所有施工人员均会在正确使用消防器材。第七章 基坑施工应急控制措施1、本工程在施工中,如遇暴风或台风后应立即对基坑进行监测,施工中一旦发现基坑位移过大等不安全因素,可根据实际情况,采取如下应急措施:、沿基坑边回填土体或堆积沙包,维持保护边坡稳定。、适当开挖坑顶土体,按一定坡度做放坡处理,以减少基坑侧压力。、待边坡稳定后,再采取有效的加固措施。2开挖过程中如遇突发下雨或暴雨天气,应停止开挖边坡,并对边坡土体(用彩条布或薄膜)进行遮盖,防止雨水沿边坡冲刷边坡土体,造成土体塌方;并及时做好基坑底部及基坑上部周边排水,防止基底边坡泡水造成土方松软
14、塌方;条件许可时开挖后应先素喷一道砼维护,待稳定后再予以土钉、土钉施工。3台风、大雨天应安排专人现场值班,并增加人员随时抽水,及时将雨水排出工地范围,以免浸泡影响基坑安全,并全天安排人员加强基坑观测,发现情况及时反映并采取措施予以处理。第八章 施工组织、工期及其保证措施第一节、工期要求为确保工程计划,制订如下保证措施:1、 施工工期满足甲方要求;2、 科学管理施工,严格按计划控制施工进度;2、保证材料及时供应,定期检修设备,确保各施工环节正常运行;3、进行信息法施工,不断调整方案,尽量缩短工期。4、必要时实行24小时连续作业;5、必要时适当增加部分施工机械、设备及人员,特别是关键分项工程,确保开挖后边坡操作面及时施工,以及操作面持续开挖。第二节、劳动力组织1、劳动力现场管理按规范走程序化的管理之路,把“质量第一、安全第一”的思想细化到各种规章制度之中,做到用制度、质量要求规范每个劳动者的工作。2、搞好生活后勤工作,在大批施工人员进场前,做好后勤工作的安排,为员工的
