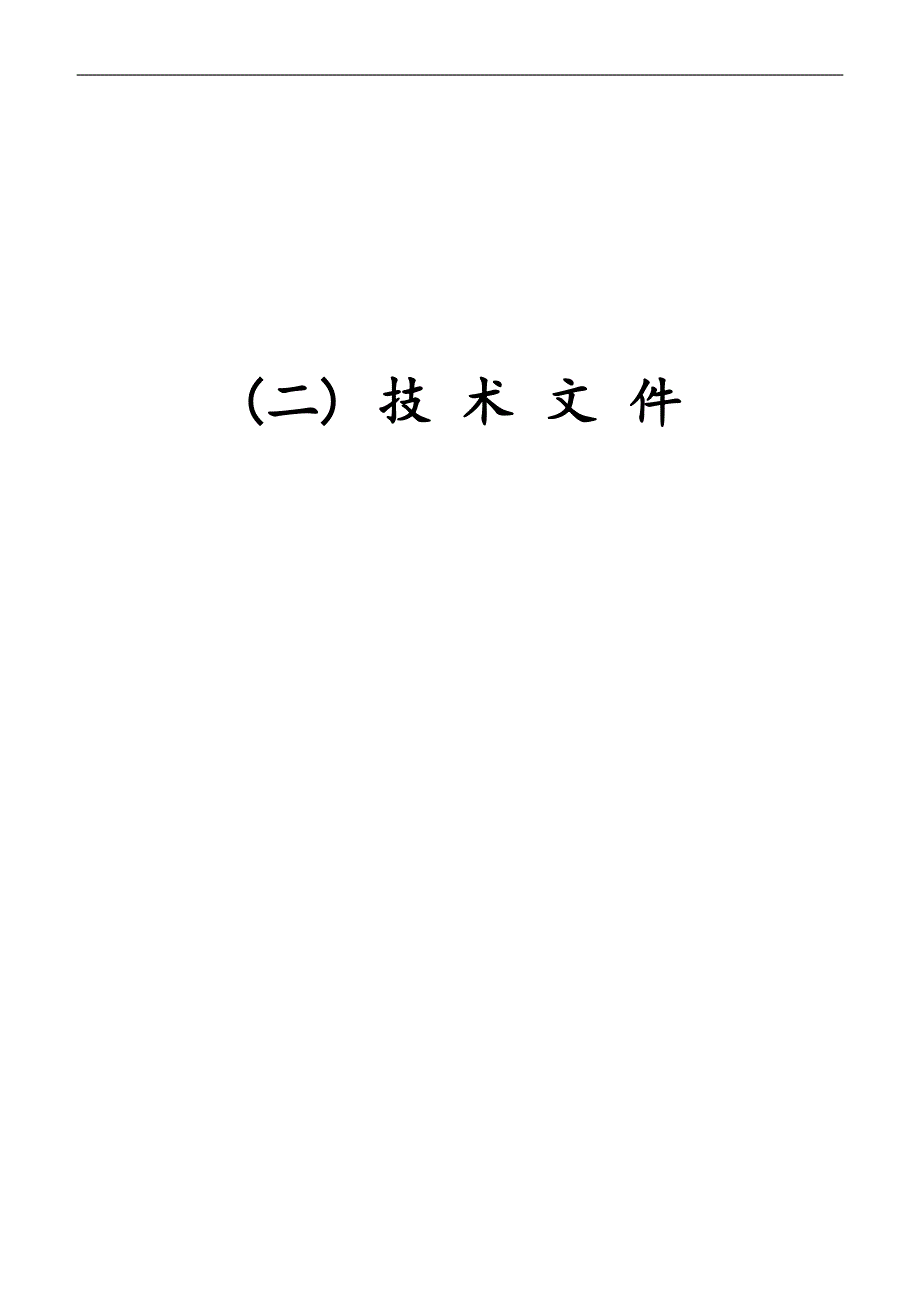

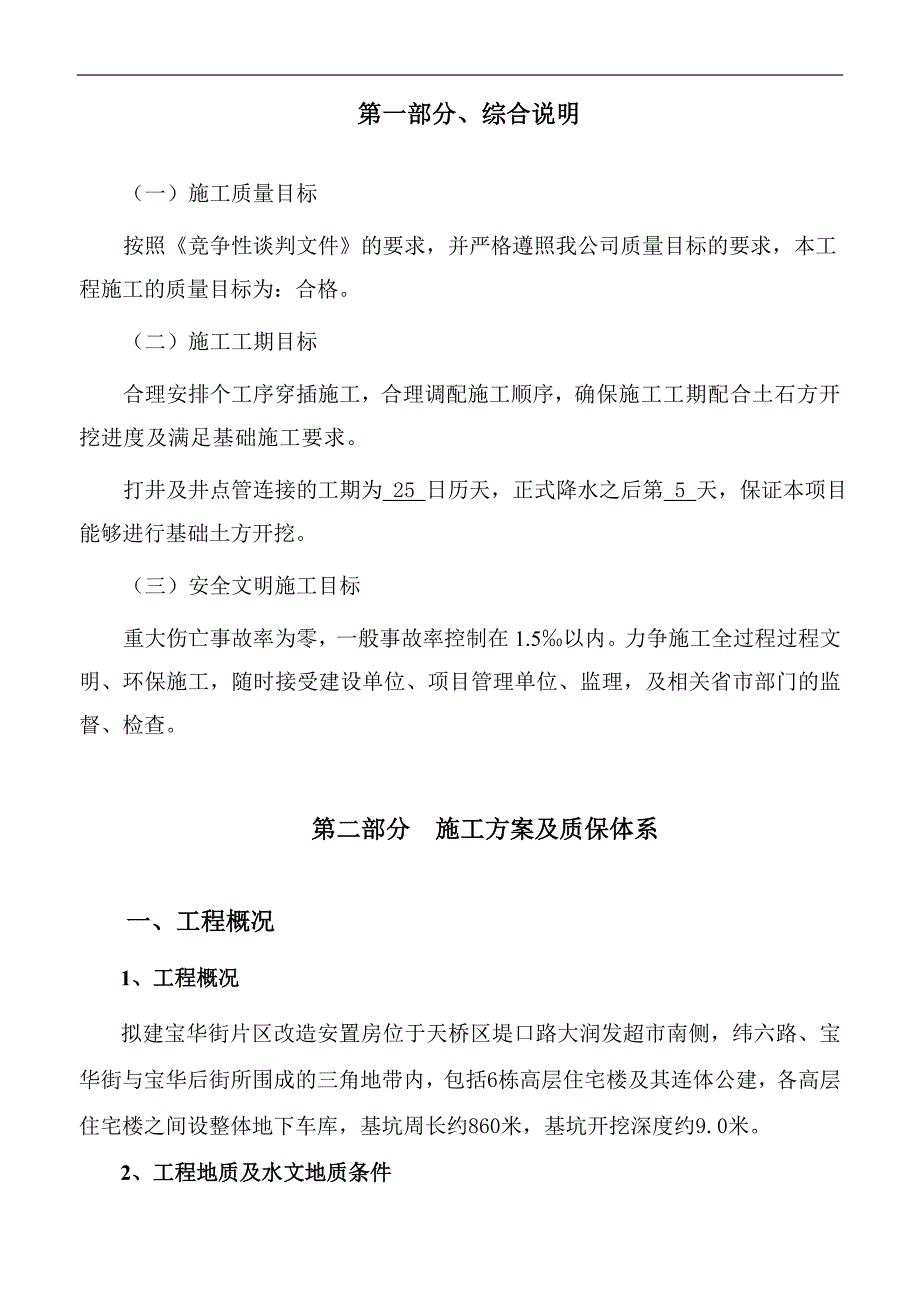

1、(二) 技 术 文 件第一部分、综合说明（一）施工质量目标按照竞争性谈判文件的要求，并严格遵照我公司质量目标的要求，本工程施工的质量目标为：合格。（二）施工工期目标合理安排个工序穿插施工，合理调配施工顺序，确保施工工期配合土石方开挖进度及满足基础施工要求。打井及井点管连接的工期为 25 日历天，正式降水之后第 5 天，保证本项目能够进行基础土方开挖。（三）安全文明施工目标重大伤亡事故率为零，一般事故率控制在1.5以内。力争施工全过程过程文明、环保施工，随时接受建设单位、项目管理单位、监理，及相关省市部门的监督、检查。第二部分 施工方案及质保体系一、工程概况1、工程概况拟建宝华街片区改造安置房位

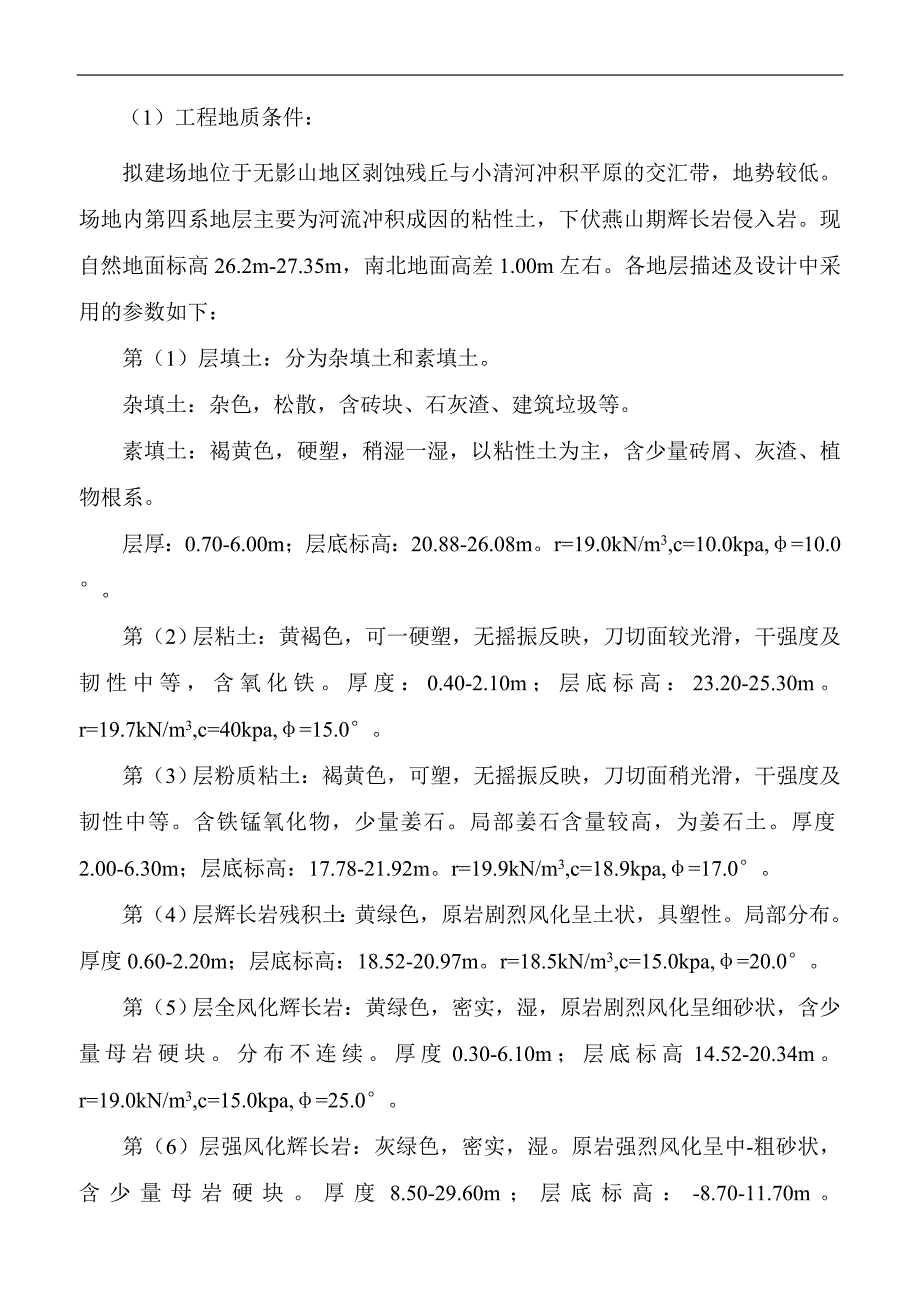

2、于天桥区堤口路大润发超市南侧，纬六路、宝华街与宝华后街所围成的三角地带内，包括6栋高层住宅楼及其连体公建，各高层住宅楼之间设整体地下车库，基坑周长约860米，基坑开挖深度约9.0米。2、工程地质及水文地质条件（1）工程地质条件：拟建场地位于无影山地区剥蚀残丘与小清河冲积平原的交汇带，地势较低。场地内第四系地层主要为河流冲积成因的粘性土，下伏燕山期辉长岩侵入岩。现自然地面标高26.2m-27.35m，南北地面高差1.00m左右。各地层描述及设计中采用的参数如下：第（1）层填土：分为杂填土和素填土。杂填土：杂色，松散，含砖块、石灰渣、建筑垃圾等。素填土：褐黄色，硬塑，稍湿一湿，以粘性土为主，含少量
3、砖屑、灰渣、植物根系。层厚：0.70-6.00m；层底标高：20.88-26.08m。r=19.0kN/m3,c=10.0kpa,=10.0。第（2）层粘土：黄褐色，可一硬塑，无摇振反映，刀切面较光滑，干强度及韧性中等，含氧化铁。厚度：0.40-2.10m；层底标高：23.20-25.30m。r=19.7kN/m3,c=40kpa,=15.0。第（3）层粉质粘土：褐黄色，可塑，无摇振反映，刀切面稍光滑，干强度及韧性中等。含铁锰氧化物，少量姜石。局部姜石含量较高，为姜石土。厚度2.00-6.30m；层底标高：17.78-21.92m。r=19.9kN/m3,c=18.9kpa,=17.0。第（4
4、）层辉长岩残积土：黄绿色，原岩剧烈风化呈土状，具塑性。局部分布。厚度0.60-2.20m；层底标高：18.52-20.97m。r=18.5kN/m3,c=15.0kpa,=20.0。第（5）层全风化辉长岩：黄绿色，密实，湿，原岩剧烈风化呈细砂状，含少量母岩硬块。分布不连续。厚度0.30-6.10m；层底标高14.52-20.34m。r=19.0kN/m3,c=15.0kpa,=25.0。第（6）层强风化辉长岩：灰绿色，密实，湿。原岩强烈风化呈中-粗砂状，含少量母岩硬块。厚度8.50-29.60m；层底标高：-8.70-11.70m。r=20.0kN/m3,c=15.0kpa,=35.0。2、水
5、文地质条件场地内地下水主要为第四系松散层孔隙水和辉长岩风化裂隙水，二者水力联系较强，属潜水类型。据勘察报告水位埋深一般0.90-2.00m，水位标高24.85-25.89m。其水位主要受大气降水的控制，水位变化幅度一般在1.0m左右。3、周边环境条件场区位于济南市闹市区，周围除东部外，其他地段均有建筑物。根据建设规划图，场地控制建筑边线北侧距3层住宅楼约30.0m，据大润发超市附属建筑物约20.0m，最近处约5.0m，西侧距经六路20.0m，南侧距济南站集装箱货场约30.0m。场区开挖不会涉及到周围管线的安全。二、编制依据及原则（一）编制依据11 岩土工程勘察报告：12 相关工程施工图纸：13
6、建筑基坑支护技术规程JGJ120-99；14建筑地基基础设计规范GB50007-2002；15建筑地基处理技术规范JGJ79-2002；16建筑基坑工程监测技术规范GB50497-2009；17复合土钉墙施工及验收规范DBJ14-047-2007；18建筑地基基础工程施工质量验收规范GB50202-2002；19建筑与市政降水工程技术规范（JGJ/T111-98）；110济南市深基坑工程管理（暂行）规定，济建发200644号；111山东省边坡工程与基坑工程管理规定，鲁建发200627号；112济南市建筑工程安全专项施工方案编制审查与专家论证实施细则，济建质安站，字200823号；（二）编制原则
7、1、按照国家及地方有关标准，确保基坑工程及周边建（构）筑物的安全，保证周边道路通畅。2、贯彻执行国家及企业的各种制度、规定、标准。3、选用先进的施工组织方法以及现代管理方法，组织有节奏、均衡、连续和文明的施工。4、采用先进的施工技术和新的施工工艺、机具、材料，科学地确定施工方案，以节省劳力，加快进度，保证质量，降低工程成本。5、借鉴类似基坑工程设计施工经验。三、施工方法1、施工工序控制：（1）施工必须按降水井和微型桩 分层开挖 分层施工土钉分层挂网喷护面层的顺序进行施工。（2）基坑内地下水位必须保持在基底1m以下，方可进行基坑开挖施工或使用，并保证抽水过程不得携带泥砂。（3）基坑开挖应分层分段
8、均衡开挖，每层超挖深度严格控制在0.2m以内（尤其注意杂填土范围），挖土段以10-15m为宜。并及时进行土钉施工、挂网喷浆；土钉注浆采用纯水泥浆，水灰比0.450.50，注浆方式为低压多次注浆，注浆压力0.5mpa左右，孔内注浆的充盈系数不得不于1.0。（4）土钉墙护顶宽度（外翻部分）为2.0m，插入坑底深度为0.5m。（5）土钉拉筋每隔2.0m设置一个定位支架，以保证土钉拉筋包裹在土钉体中。（6）土钉成孔可采用自钻式锚杆钻机或XY-1型钻机进行施工。（7）注浆用水泥浆液随拌随用，一次拌合的水泥浆应在初凝前用完，初凝后的水泥浆液不得使用。（8）自地下水位开始，沿土钉墙墙面按2.00*2.00m
9、布置泄水孔，长度为0.5m，及时将土体中的地下水排出，以减少对支护体的水压力。基坑内应设置排水沟和集水坑，及时将坑内积水排出坑外。（9）土钉施工时可根据地层情况适当调整土钉位置。对基坑开挖及土钉施工过程中的局部松软地段应加密土钉或使用短钢筋临时加固。（10）土钉施工之前必须编写“施工组织设计”，并经有关部门和单位签字确认后方可施工。2、地下水控制：根据周围环境条件及场地的水文地质条件，地下水控制总体采用外部管井降水与内部明排相结合的方法。土钉墙施工时在基坑外部布置降水井进行降水，以保证土钉墙施工的顺利进行；基坑内部在开挖过程中进行明排降水。降水井的布置：在基坑开挖上口线以外2m处按18.5m间
10、距布置降水井，共45个。降水井深度均为18m（自地表起算），管井成孔直径为700mm，滤管内径400mm，外径500mm，管外充填干净2-5mm细石滤料。为确保土方顺利开挖，在基坑内均匀布置疏干井12个（疏干井个数可以根据施工需要调整），进行基坑内明排降水。3、降水及支护施工平面布置见第2-22页。4、第一、二单元支护施工图、大样图如下：5、降水工程施工（1）、施工工艺流程：钻机定位钻进成孔破壁换浆下放滤水管滤水管供应滤料准备填滤料 洗井成井抽水安装排水总管井口保护（2）、施工工艺：A、成井技术要求根据施工规范的规定，结合本工程的实际情况，成井质量要求如下：井深必须达到设计要求，确保井孔的垂直
11、度，并经建设单位验收签证后为准。破壁换浆后，必须保证井内泥浆比重小于1.2。(可下管前抽水洗井，最大限度地破坏泥皮，使含水层与降水井最大限度地勾通，以利于提高降水效果)。托盘法下管。井管采用无砂滤水管，并且尼龙网全部包扎，竹片连接，铁丝绑扎牢固后，慢慢下入孔内，确保井盘扶正居中。填砾：填砾后应迅速洗井，直到井内水清砂净，沉淀厚度小于30cm。B、降水井施工a准备工作在工程正式开工前，建设单位应做好三通一平(电、水、路通和场地平整)，并提供地下市政管道位置。同时对工作面内的障碍物予以清除，以保证施工现场畅通无阻。泥浆集中入池，以利统一外运。测量放线定位后，用木桩固定位置标记，挖孔，为钻机就位做好
12、准备。根据井距设置泥浆循环系统，按方便施工的需要开挖。钻机就位：钻机安装与井位偏差不大于20cm，天轮、磨盘中心，井中心三点一线，磨盘水平，钻机安装稳固，预防钻进和调整过程中的倾斜位移。b钻孔方法 根据地层情况，施工中采用与之相应的钻头及钻进技术参数，当钻进地层为土层时，使用三翼合金钻头。泥浆使用与处理：钻进过程中，泥浆比重控制在1.1-1.3之间，以保证钻进时的适宜性和岩粉颗粒净化沉淀的随时性。钻进中及时丈量钻杆长度，并保证钻进中的机台水平和井孔垂直，钻孔达到设计深度后立即自检，并报建设单位验收，合格后方可转入下一道工序施工。c破壁换浆破壁采用钢丝束破坏井筒内的泥皮，再采用泥浆循环稀释井筒内
13、泥浆，使井内泥浆浓度小于1.2，本工程井筒不易坍塌，亦可下管前抽水洗井，达到处理泥皮的效果。d井管按装下管方法采用托盘法，先将井底托盘与第一节井管安放连接好，并用尼龙网包扎，三根竹片用铁丝绑扎牢固缓慢下放，然后逐节按其方法下至井底。e填砾为保证填砾四周厚度的均匀性和防止井管倾斜，填砾前先将井管固定好，然后从四周同时进行填砾，直至地平。f洗井填砾石迅速下泵洗井，直至井内水清砂净，沉淀物小于30cm。C施工质量控制措施：为保证质量完成该项工程，针对工程特点，重点突出以下方面的工作进行质量控制：挑选施工经验丰富、组织强有力的施工机台，技术水平高的技术工人投入该项工程。建立完善的质量保证体系，责任到人
14、，层层把关，以保证工程质量。值班技术人员注重监督检查各工序环节的控制标准，发现问题及时纠正处理。D降水设备安装与管理：吸水器制作：采用一井一泵，吊索吊泵至井底0.5m处，水管自井下至汇水总管。汇水总管制作：采用钢管环饶基坑槽边，引水至沉淀池，流入指定排放地点。在降水井处设支管，并预留基坑内排水支管。自动控制管理：安装自动控制装置，每泵一组，利用热继电器开启时，按调整的时间继电器相互作用，井内水位降至设定深度自动停泵，间自动开泵，使井内水位始终限定在要求深度内。管理人员：每班安排四人检查值班，昼夜值班检查水泵系统、自控系统、输水系统，出现故障及时排除。E、基坑降水必须保持连续不断，为了保证降水工作的连续性，施工现场必须具备双电源 ，因此，必须在施工现场配备发电机。在土方施工期间如果偶遇大雨或其他原因致使槽内大量积水，总包方应配备足够的大功率水泵用来应急排水。F、为了最大限度地减小降水对地面的沉降影响，开始抽水时，水泵初次下放深度3.0米，下放深度每天增加1米，至直井底。（3）、设备运行维护方案管理人员：每班安排34人值班，昼夜检查水泵系统、电路系
