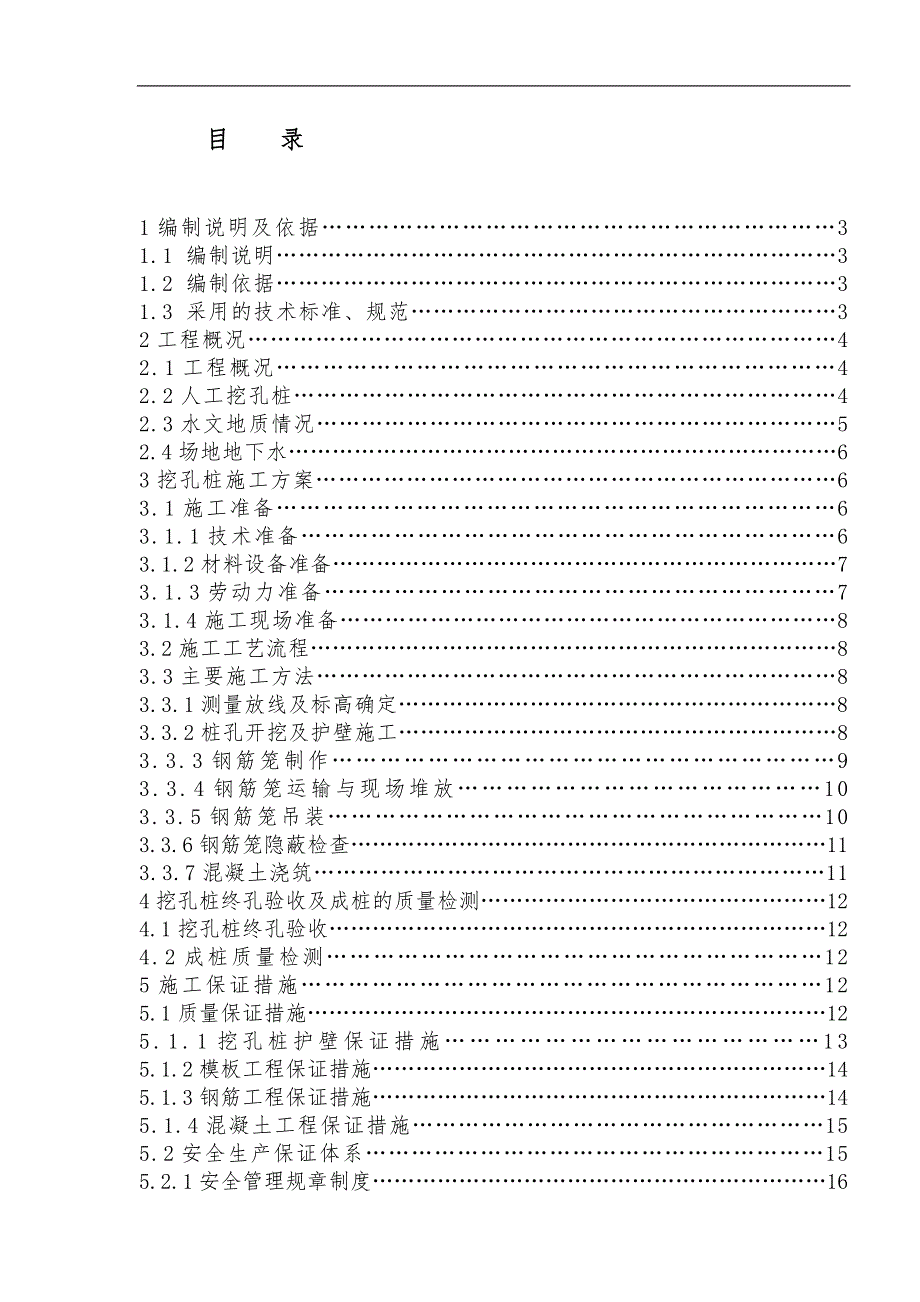

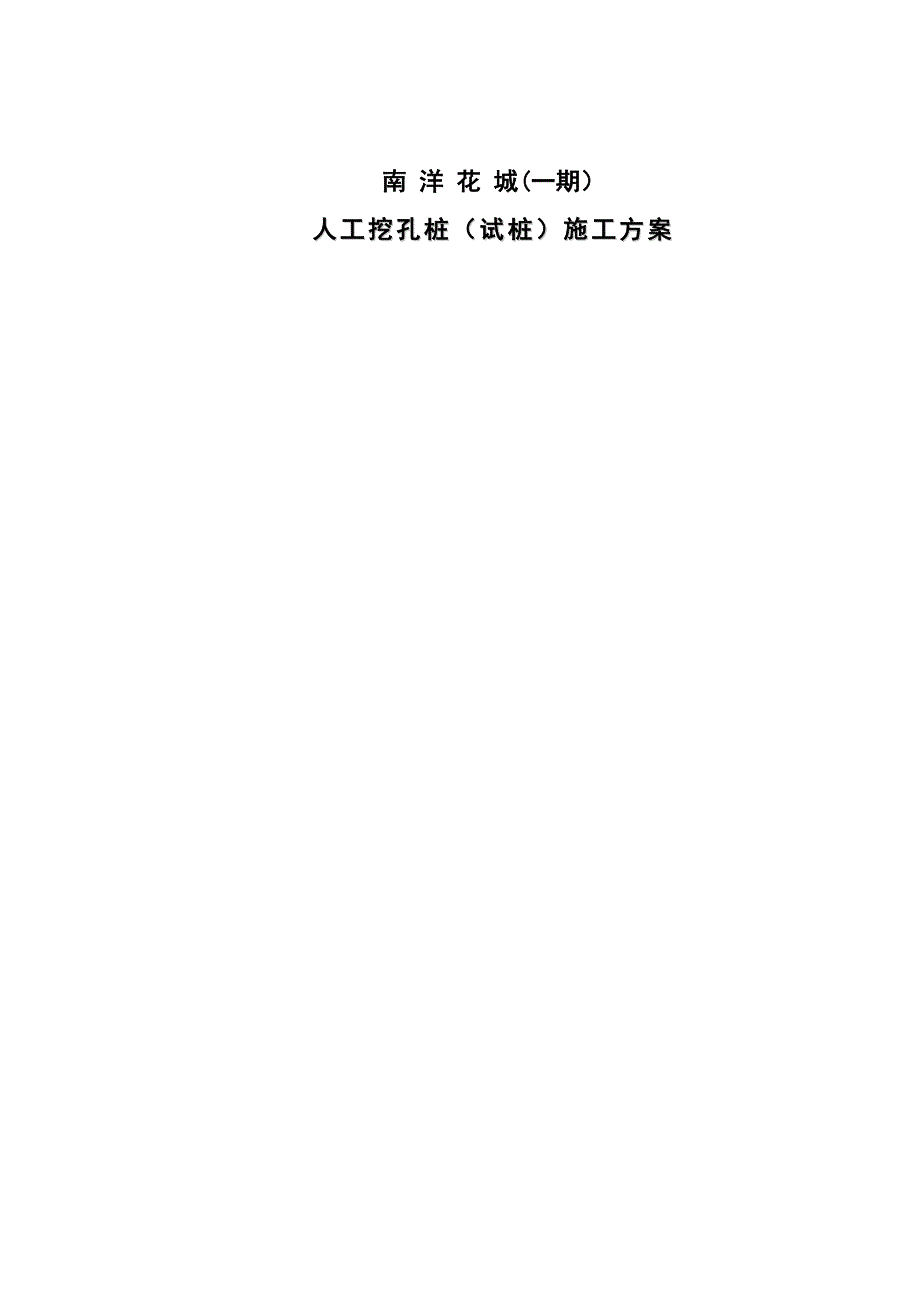

1、南 洋 花 城(一期）人工挖孔桩（试桩）施工方案 目 录1编制说明及依据31.1 编制说明31.2 编制依据31.3 采用的技术标准、规范32工程概况42.1工程概况42.2人工挖孔桩42.3水文地质情况52.4场地地下水63挖孔桩施工方案63.1施工准备63.1.1技术准备63.1.2材料设备准备73.1.3劳动力准备73.1.4施工现场准备83.2施工工艺流程83.3主要施工方法83.3.1测量放线及标高确定8 3.3.2桩孔开挖及护壁施工83.3.3钢筋笼制作93.3.4钢筋笼运输与现场堆放103.3.5钢筋笼吊装103.3.6钢筋笼隐蔽检查113.3.7混凝土浇筑114挖孔桩终孔验收及

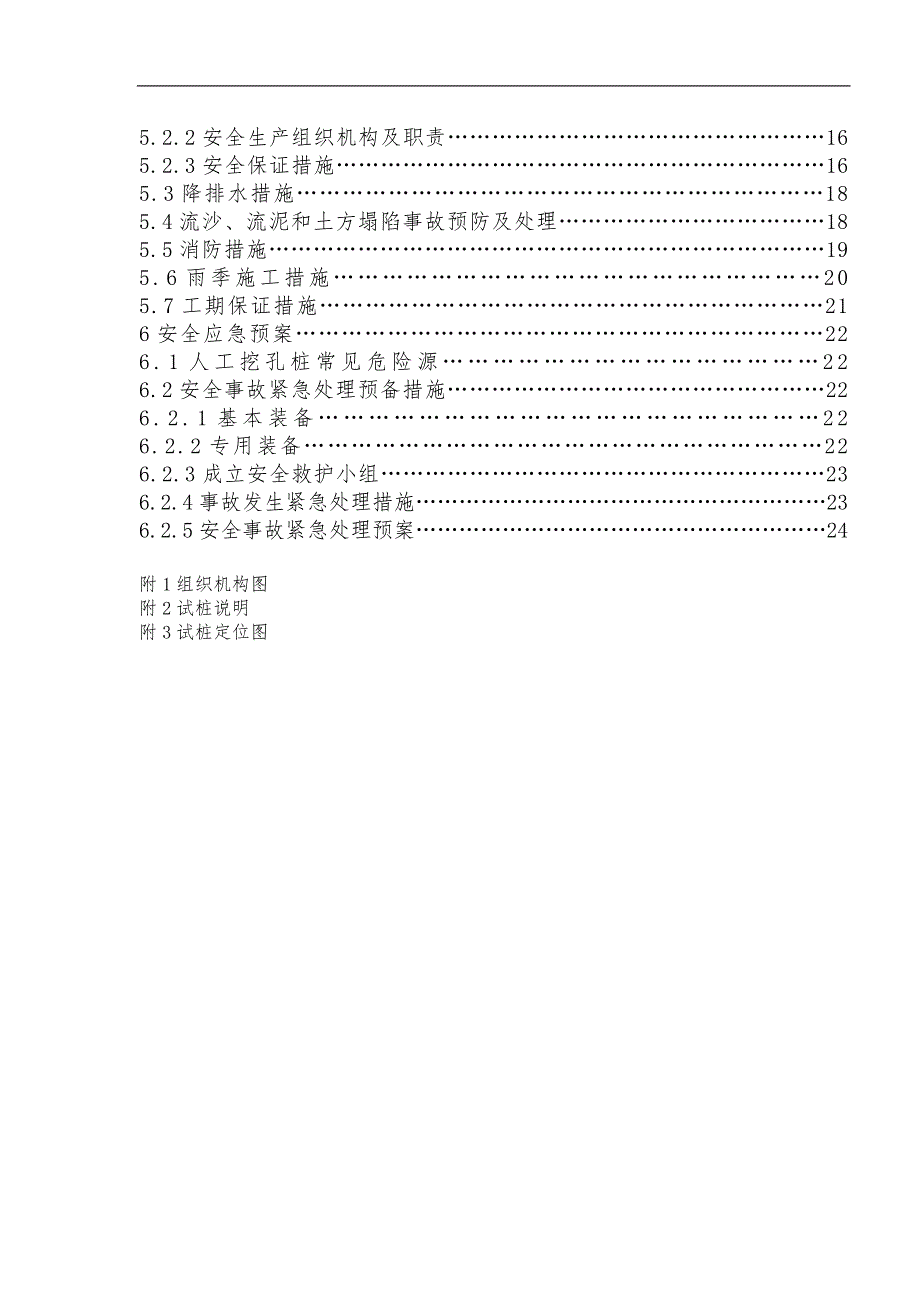

2、成桩的质量检测124.1挖孔桩终孔验收124.2成桩质量检测125施工保证措施125.1质量保证措施125.1.1挖孔桩护壁保证措施135.1.2模板工程保证措施145.1.3钢筋工程保证措施145.1.4混凝土工程保证措施155.2安全生产保证体系155.2.1安全管理规章制度165.2.2安全生产组织机构及职责165.2.3安全保证措施165.3降排水措施185.4流沙、流泥和土方塌陷事故预防及处理185.5消防措施195.6雨季施工措施205.7工期保证措施216安全应急预案226.1人工挖孔桩常见危险源226.2安全事故紧急处理预备措施226.2.1基本装备226.2.2专用装备226
3、.2.3成立安全救护小组236.2.4事故发生紧急处理措施236.2.5安全事故紧急处理预案24附1组织机构图附2试桩说明附3试桩定位图 1编制说明及依据1.1 编制说明 根据北京中外建建筑设计院xx楼基础结构平面布置图、2014年5月D-01及2014年6月13日D-01改图纸、2014年3月山西省地质工程勘察院山西省晋城市泽州县南洋花城小区岩土工程勘察报告，并结合工程特点及施工现场条件，编写了本专项施工方案。1.2 编制依据(1)山西百事嘉房地产开发有限公司冲孔灌注桩设计说明和大样详图，人工挖孔桩施工总说明。 (2)山西百事嘉房地产开发有限公司山西省晋城市泽州县南洋花城小区岩土工程勘察报告
4、。1.3 采用的技术标准、规范(1)建筑桩基技术规范JGJ94-94(2)工业与民用建筑灌注桩基础设计与施工规程(3)建筑地基基础施工质量验收规范（GB50202-2002）(4)建筑机械使用安全技术规程（JGJ33-86）(5)建设工程施工现场供用电安全规范（GB50194-93） (6)建筑基坑支护技术规程JGJ120-99(7)混凝土结构工程施工质量验收GB50204-2002(8)建筑工程施工质量验收统一标准GB50300-2001(9)地下防水工程质量验收规范GBJ50208-2002(10)地下工程防水技术规范GBJ50108-2001(11)混凝土结构设计规程GB50010-20
5、02(12)钢筋焊接及验收规程JGJ18-2003(13)建筑基桩检测技术规范JGJ106-2003(14)岩土工程勘察规范GB50021-2001(15)城市测量规范CJJ8-99(16)其他相关国家、地方标准规范。2工程概况2.1 工程简况本工程总用地面积46107.00。总建筑面积：177700.33，地上总建筑面积130237。11，地下建筑面积47463.22，建筑占地面积：6707.00。0.000相当于黄海高程762.700m。由7栋高层住宅楼、公厕、换热站、地下车库组成，地上为现浇剪力墙结构，地下二层为框架结构。其中1、2#楼27层，建筑高度84.15m，1#楼为单元式住宅，1
6、层为住宅门厅、公共架空、商业服务网点，2层为物业管理用房、商业服务网点配套用房，3-27层为住宅。2#楼为塔式住宅，1层为住宅门厅、公共架空、商业服务网点，2层为社区活动用房、商业服务网点配套用房，3-27层为住宅。3#楼33层，建筑高度97.50m,为单元式住宅，1层为住宅门厅、住宅、公共架空、商业服务网点，2层为住宅、商业服务网点配套用房，3-33层为住宅。4#，6#，7#楼33层，建筑高度97.65m，4#楼为塔式住宅，1-33层为住宅。6#楼为单元式住宅，1层为住宅门厅、住宅、公共架空、商业服务网点，2层为住宅、商业服务网点配套用房，3-33层为住宅。7#楼为塔式住宅，1-33层为住宅
7、。5#楼26层，建筑高度82.35m，为塔式住宅，1层为社区活动用房、住宅门厅、住宅、2-26层为住宅。建筑安全等级为二级，结构抗震设防类别为丙类，烈度为六度，主楼剪力墙及裙房抗震等级为三级，多层框架抗震等级为四级，建筑设计合理使用年限为50年。防火设计建筑分类为一类高层建筑，耐火等级一级，裙房、公厕、换热站耐火等级二级，地下车库耐火等级一级。根据建筑桩基技术规范（JGJ94-2008)第3.1.2条，本工程桩基设计等级为甲级，本工程基础采用人工挖孔灌注桩,桩型见设计图D-01改。2.2 人工挖孔桩人工挖孔桩桩径为1000,分别为JZ-1、JZ-2、JZ-3、JZ-4、JZ-5、JZ-6,均为
8、扩大头嵌入式圆桩；桩号 扩大头直径 桩端持力层 桩身进入持力层深度（m) 最小有效桩长(m)桩基类型ZJ-1 1700 强风化砂岩 0.5 6 摩擦端承桩ZJ-2 1000 强风化砂岩 0.5 6 摩擦端承桩ZJ-3 1200 强风化砂岩 0.5 6 摩擦端承桩ZJ-4 1400 强风化砂岩 0.5 6 摩擦端承桩ZJ-5 1500 强风化砂岩 0.5 6 摩擦端承桩ZJ-6 1900 强风化砂岩 0.5 6 摩擦端承桩护壁采用钢筋混凝土护壁，厚100mm；桩身砼等级为C35，护壁采用C25砼现浇，主筋保护层厚70mm。2.3 水文地质情况根据岩土土工程勘察说明的地层情况从上至下为：（1）杂填
9、土：褐黄色，稍湿，松散。为人工堆积的填土，成分主要为粉土与粉质黏土，含较多建筑垃圾。厚度一般0.46.65m，不能利用必须予以清除。（2）粉质黏土：褐黄色，稍湿，硬可塑，摇振反应无，有光泽反应，干强度和韧性中等，有较弱湿陷性。厚度1.88.58m。（3）粉质黏土：褐黄色，层厚1.68-10.2m，稍湿，硬可塑，摇振反应无，有光泽反应，干强度和韧性中等，有较弱湿陷性。（4）含粉质黏土角砾：黄褐、棕红色，层厚1.25-5.58m，稍湿，可塑，摇振反应无，有光泽反应，干强度和韧性高。 （5）强风化砂岩 ；灰黄色，层厚1.25-5.58m，厚层状，强风化-中等风化，裂隙发育，岩层较完整，岩质比较硬，基
10、本质量划归三级，采集岩芯成短柱状，抗压强度7.98-32.0Mpa属较软岩类。 （6）-1强风化泥岩、砂岩组合：棕红色，层厚1.2-26.6m，强风化-中等风化，裂隙发育，泥岩与砂岩成层状或透镜体状产出，岩层较完整，岩质比较硬，基本质量划归四级，采集岩芯成短柱状，泥岩抗压强度0.53-13.8Mpa属于软岩类。 （6）-2中风化砂岩、石灰岩组合：灰褐色，层厚1.7-15.3m，中等风化-微风化，裂隙较发育，石灰岩与砂岩成层状或透镜体状产出且夹有泥岩、煤层等，岩层较完整，岩质比较硬，基本质量划归三级，采集岩芯成短柱状，石灰岩抗压强度30.6-134.0Mpa,属于较硬岩类。（6）-3微风化砂岩、
11、泥岩组合：灰、灰褐色，该层为终孔层，揭穿厚度7.5-19.0m，以砂岩为主，夹有泥岩互层，湿，层状，微风化。砂岩抗压强度21.3-162.80Mpa,属于较硬岩类。 2.4 场地地下水（1）部分钻孔测到水位，埋深12.3m左右，在地基粉质粘土的中部或底部，会有少量局部上层滞水存在，但其零星分布，水量较小，比较容易疏干。区域稳定水位埋深大于10.0m。（2）设计持力层为微风化泥岩，桩孔深度大，工期相对较长，人工井下作业安全影响因素多，施工难度大。 3挖孔桩施工方案3.1施工准备3.1.1 技术准备1、熟悉图纸、标准规范及水文地质气象条件，参加图纸会审，及时与甲方设计沟通。2、分别作好技术和安全交底工作。3.1.2材料设备准备1、 及时向甲方上报材料需用计划。2、 组织进场材料现场堆放，查看质保
