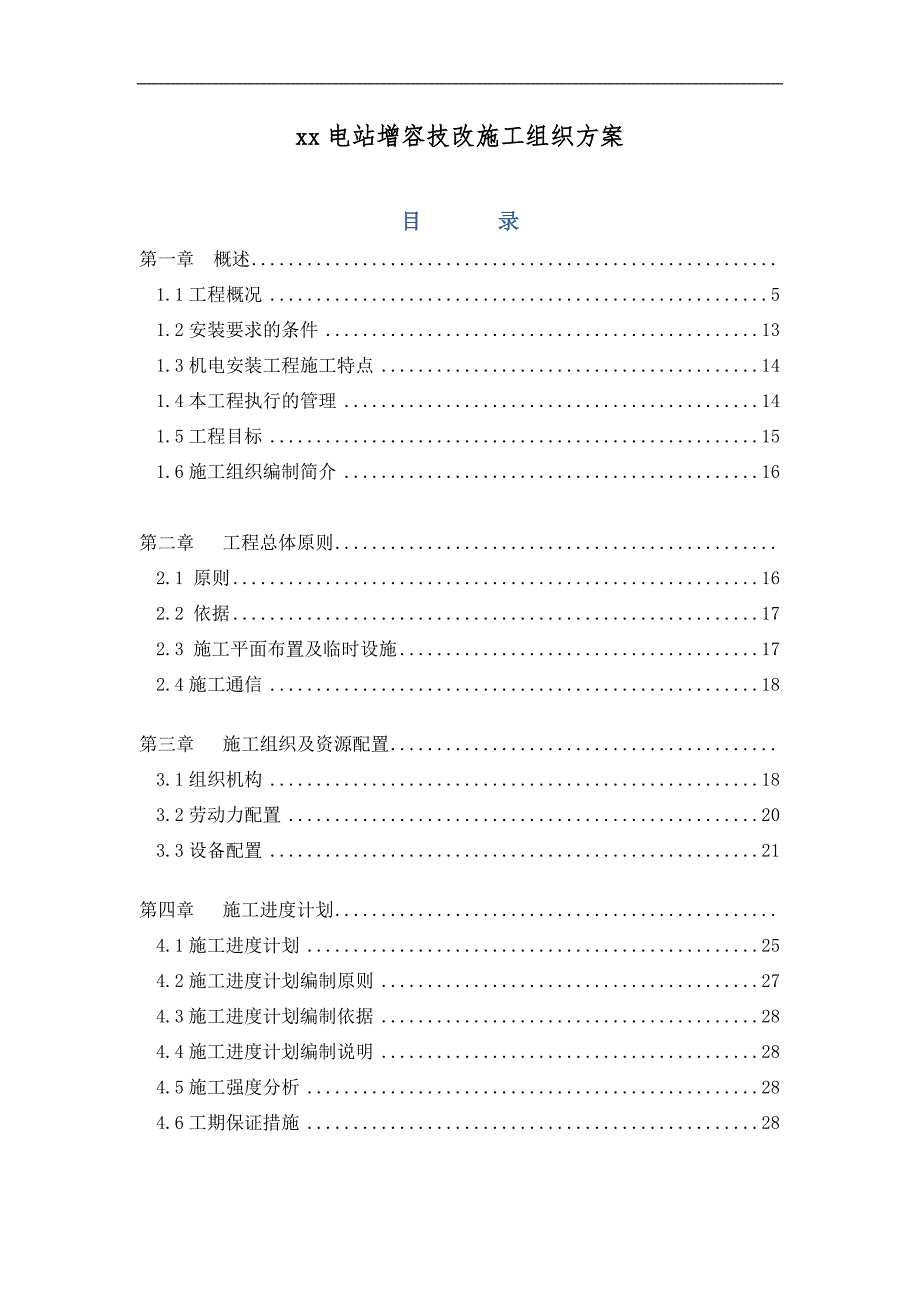

xx电站增容技改施工组织方案.doc_第1页
第1页 / 共96页

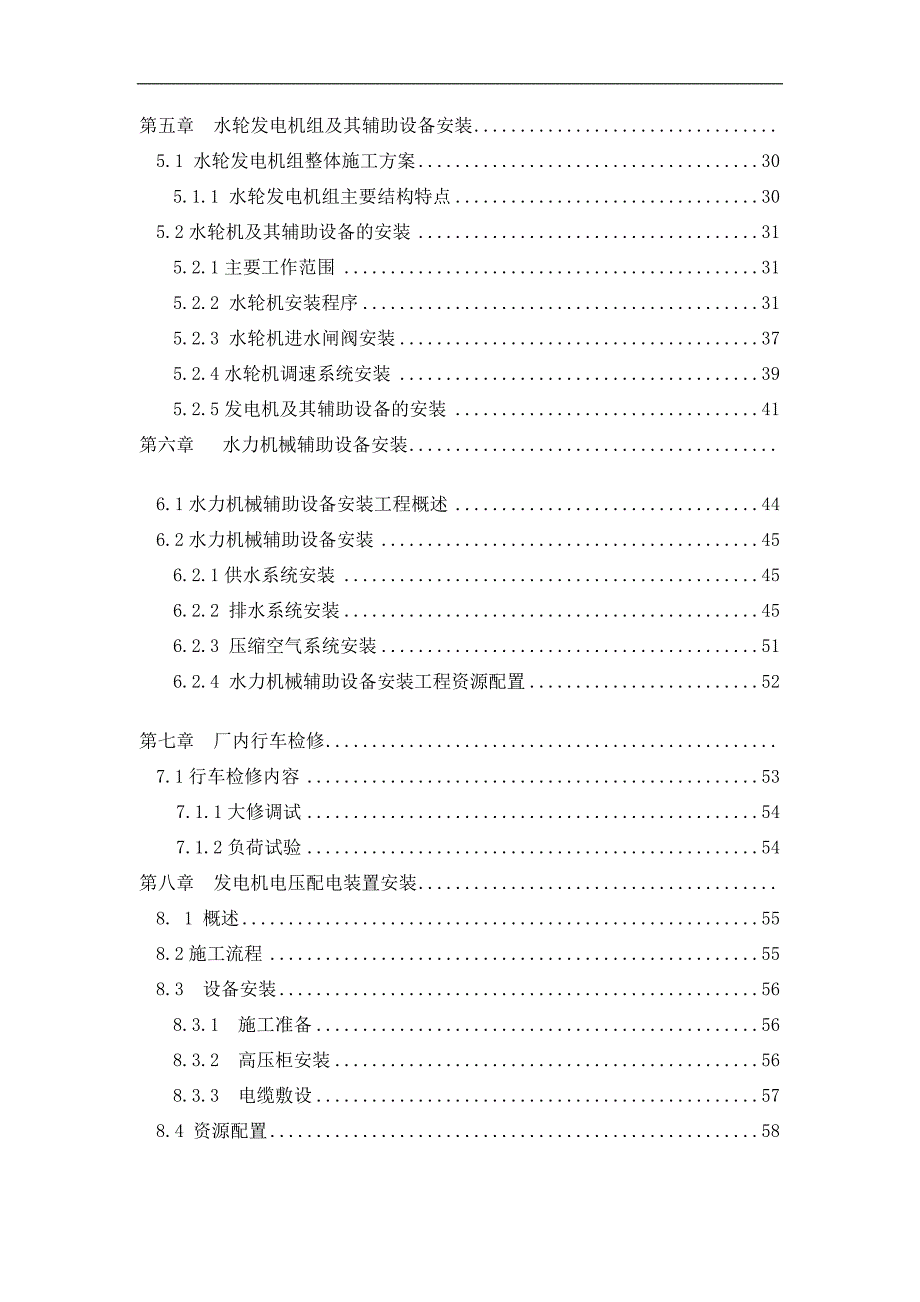

xx电站增容技改施工组织方案.doc_第2页
第2页 / 共96页

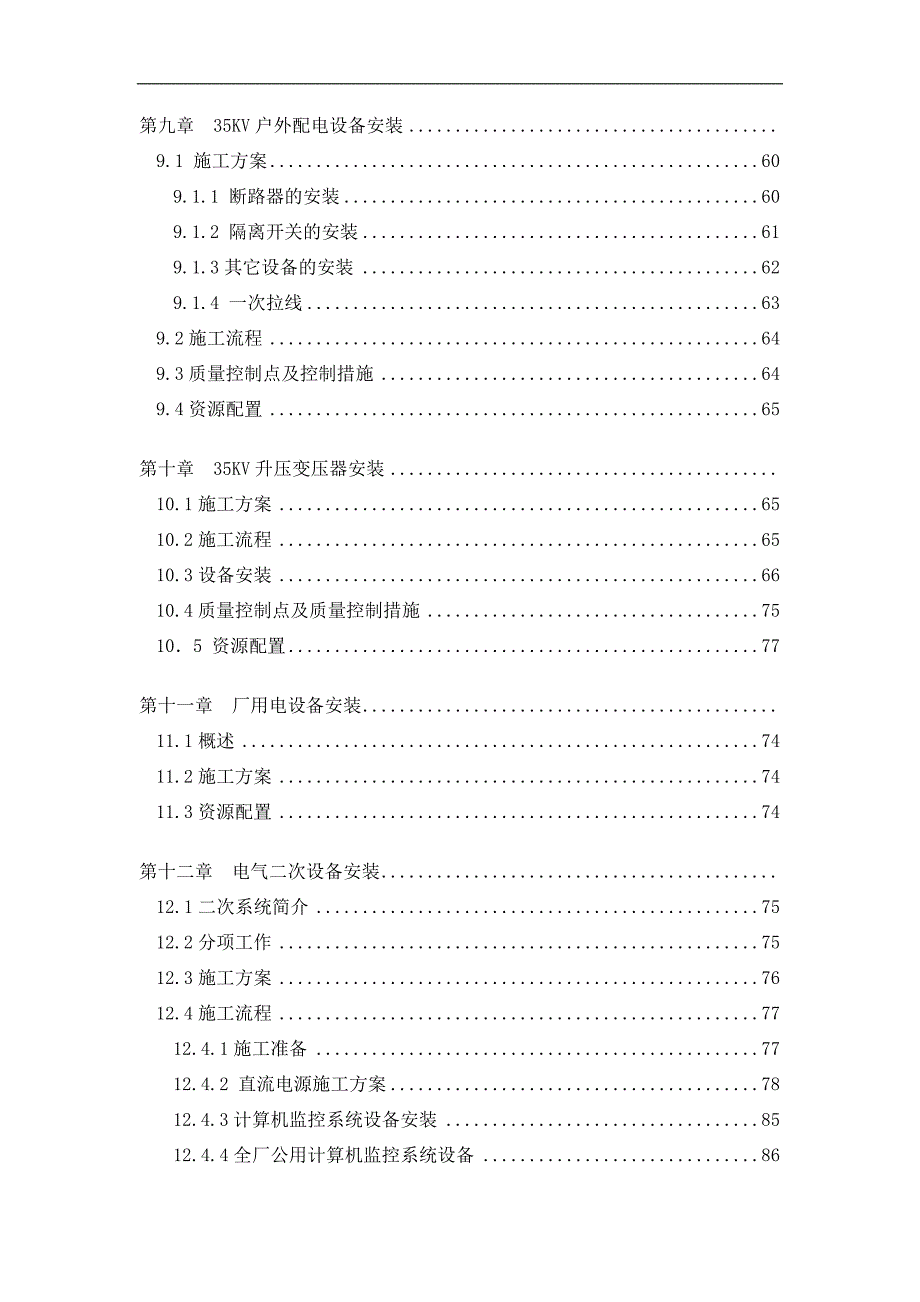

xx电站增容技改施工组织方案.doc_第3页
第3页 / 共96页
xx电站增容技改施工组织方案.doc_第4页
第4页 / 共96页
xx电站增容技改施工组织方案.doc_第5页
第5页 / 共96页
xx电站增容技改施工组织方案.doc_第6页
第6页 / 共96页
xx电站增容技改施工组织方案.doc_第7页
第7页 / 共96页
xx电站增容技改施工组织方案.doc_第8页
第8页 / 共96页
xx电站增容技改施工组织方案.doc_第9页
第9页 / 共96页
xx电站增容技改施工组织方案.doc_第10页
第10页 / 共96页
亲,该文档总共96页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《xx电站增容技改施工组织方案.doc》由会员分享,可在线阅读,更多相关《xx电站增容技改施工组织方案.doc(96页珍藏版)》请在第壹文秘上搜索。

1、xx电站增容技改施工组织方案目 录第一章 概述1.1工程概况51.2安装要求的条件131.3机电安装工程施工特点141.4本工程执行的管理141.5工程目标151.6施工组织编制简介16第二章 工程总体原则2.1 原则162.2 依据172.3 施工平面布置及临时设施172.4施工通信18第三章 施工组织及资源配置3.1组织机构183.2劳动力配置203.3设备配置21第四章 施工进度计划4.1施工进度计划254.2施工进度计划编制原则274.3施工进度计划编制依据284.4施工进度计划编制说明284.5施工强度分析284.6工期保证措施28第五章 水轮发电机组及其辅助设备安装5.1 水轮发电

2、机组整体施工方案305.1.1 水轮发电机组主要结构特点305.2水轮机及其辅助设备的安装315.2.1主要工作范围315.2.2 水轮机安装程序315.2.3 水轮机进水闸阀安装375.2.4水轮机调速系统安装395.2.5发电机及其辅助设备的安装41第六章 水力机械辅助设备安装6.1水力机械辅助设备安装工程概述446.2水力机械辅助设备安装456.2.1供水系统安装456.2.2 排水系统安装456.2.3 压缩空气系统安装516.2.4 水力机械辅助设备安装工程资源配置52第七章 厂内行车检修7.1行车检修内容53 7.1.1大修调试54 7.1.2负荷试验54第八章 发电机电压配电装置

3、安装8. 1 概述558.2施工流程558.3 设备安装568.3.1 施工准备568.3.2 高压柜安装568.3.3 电缆敷设578.4 资源配置58第九章 35KV户外配电设备安装9.1 施工方案609.1.1 断路器的安装609.1.2 隔离开关的安装619.1.3其它设备的安装629.1.4 一次拉线639.2施工流程649.3质量控制点及控制措施649.4资源配置65第十章 35KV升压变压器安装10.1施工方案6510.2施工流程6510.3设备安装6610.4质量控制点及质量控制措施75105 资源配置77第十一章 厂用电设备安装11.1概述7411.2施工方案7411.3资源

4、配置74第十二章 电气二次设备安装12.1二次系统简介7512.2分项工作7512.3施工方案7612.4施工流程7712.4.1施工准备7712.4.2 直流电源施工方案7812.4.3计算机监控系统设备安装8512.4.4全厂公用计算机监控系统设备8612.5资源配置87第十三章 质量、安全、环保和文明施工13.1质量8913.2安全9013.3 环保9313.4 文明施工措施95第一章 概述1.1工程概况xx电站是出江流域梯级开发中的电站,属径流引水式发电站,隶属于xx公司。xx电站地处xx县西岭镇,距xx县城区约59km,山区二级全水泥路面公路可直接从县城到达电站现场。电站为单一水力发

5、电功能,无灌溉等综合利用要求。电站由原四川省水利科研所设计,一九九一年开始动工,一九九三年竣工,至今已经运行19年。限于当时的技术水平该电站按常规配置电磁式继电保护和监控装置,许多设备由于年代久远已经不能正常使用,目前很难购买备品备件修复困难。按照水利部及四川省相关农村水电站增效扩容改造的相关规定本电站应进行增效扩容改造。本次小水电增效扩容技改设计由四川xx工程勘察设计有限公司设计,电站技改后装机4.5MW,设计水头112.24m,设计流量5.1m3S,年发电量2374.80万kWh。电站尾水直接经闸门控制作为下级电站进水,或者通过尾水闸直接排入出江河道。本电站水工建筑含取水枢纽、沉砂池、沉砂

6、池冲砂闸、引水隧洞、三处溢流堰,前池进水闸、压力管道、主副厂房、尾水闸,安装3台HL550-WJ-65水轮机、3台SFW1500-6/1180发电机以及相应6kV、35kV配电装置,经1回35kV约3.0km输电线路向大邑县电网供电,电站只发不供全部电能均上网。本次增效扩容技改在原有电站取水枢纽、引水系统、压力管道、主副厂房、升压站等已经建成的前提下并在不新增水工建筑、不改变水工建筑及主副厂房结构、不改变机组基本结构情况下进行本电站扩容改造工作。本电站扩容改造工程不新增土地和淹没土地,无淹没征地搬迁问题,无增效扩容引起的环保问题和水土保持问题。工程的主要工作是机电设备和金属结构工程的改造及计算

7、机监控改造,主要是主机设备扩容更新改造、电气一、二次更新改造、相应调速器、励磁装置、直流系统、机组辅助系统及全厂公用系进行配套改造。维修各闸门,维修主副厂房.改造后电站的安全运行性能将大幅度增加,装机容量将扩大至31.5MW,年发电量提高至2374.80万kW.h。本电站技改工程施工对外交通运输根据工程区周边交通状况采用公路运输方式。大宗物资中机电设备经业主方自定方式运输,生活物资从大邑县城采供。1.1.1xx电站增容改造主要工程量 主要工程量表1)、 主机及辅助设备工程量项目编号项 目 名 称型 号 规 格计量单位工程量备注1发电设备安装工程1.1水轮机及附属设备安装工程1.1.1水轮机改造

8、HLA550-WJ-65套3更换水轮机除埋入部件的所有部件。转轮采用优质不锈钢ZG0Cr13Ni5Mo1.1.2拆除旧水轮机套31.1.3更换闸阀Z941H-600-16套3交直流电动操作方式 1.1.4拆除旧闸阀套31.1.5更换调速器GKT-600-16套3更换调速器,改为外置式摇摆接力器,与主机厂配合,设计制造导叶操作机构。1.1.6拆除旧调速器套31.1.7自动化元件按微机监控配置套3更换原所有自动化元件,按新机组配置自动化元件。1.2发电机及附属设备安装工程1.2.1更换水轮发电机SFW1500-6/1180套3订货时可选用标准型号发电机:SFW1600-6/1180 1.2.2拆除

9、旧发电机套31.2.3励磁装置干式变压器+微机调节器套31.2.4拆除旧励磁装置套31.3起重设备安装工程1.3.1桥式起重机LDA-10,Lk=10m 台1按扩大性大修要求进行检修1.3.2轨道P38双10m3.51.3.3滑触线三相100m3.51.3.4轨道阻进器 t0.591.4水力机械辅助设备安装工程1.4.1水系统(包括供、排水系统)1.4.1.1渗漏泵6B13,H=15m,Q=160m/h,P=6.5kW台2新购更换原设备1.4.1.2手动阀门各型阀门、管件个若干现场确定数量1.4.1.3管路各型管路t2现场确定数量1.4.1.4固定滤水器DN25台6厂供设备1.4.2气系统1.

10、4.2.1低压空压机V-0.6/0.8,0.6m/min,0.8MPa台2含控制装置1.4.2.2低压贮气罐1.5m3个11.4.3油系统1.4.3.1压力滤油机LY-50台1增购1.4.3.2油泵2CY-1.1/14.5-211.4.3.3烘箱H-1台11.4.4消防系统1.4.4.1管路DN50m3001.4.4.2室内消防栓DN50个51.4.4.3室外消防栓DN50个82)、 电气部分工程 序号名 称型号及规格单位数量备注2.1主要电气设备2.1.1电力变压器SF116300/38.5 ,Sn=6.3MVA38.522.5%/6.3kV Y,d11台11#主变压器2.1.2厂用变压器S

11、CB11100/6, Sn=100kVA6.35%/0.4kV D,yn011台1厂用变压器2.1.335kV断路器ZW740.5/1250,CT,-220V台12.1.435kV隔离开关GW4A35DI/630,台12.1.535kV隔离开关GW4A35DII/630台12.1.635kV熔断器RW935,0.5A只32.1.735kV电压互感器JDZXF835W只32.1.835kV避雷器HY5WZ51/134只32.1.935kV电流互感器LZZB2-35W只22.1.1035kV支持瓷瓶ZS-35/400只12.1.116kV开关柜KYN2812面92.1.12电流互感器LAJ12,2

12、00/5只92.1.13电力电缆YJV22-8.7/153*120m302.1.14电力电缆YJV22-8.7/153*95m1002.1.15电力电缆YJV22-8.7/153*25m402.1.16钢芯铝绞线LGJ-95m2002.1.170.4kV低压开关柜GCS11面32.1.18照明分电箱XM(R)只42.1.19动力电缆VV-1- 各型批12.1.20原高压开关柜拆除GG1A-10台112.1.21原电流互感器拆除LAJ-10只92.1.22原变压器拆除S7-6300/35台12.1.23原低压配电屏拆除PGL(含动力箱)面62.1.24原动力分电箱拆除XL-10-4/60及控制箱只102.1.2535kV高压隔离开关拆除GW4-35D/600组22.1.2635kV避雷器拆除只32.1.2735kV断路器拆除台12.1.2835kV电流互感器拆除只22.1.2935kV电压互感器拆除只32.1.3035kV熔断器拆除只3

展开阅读全文
相关资源
