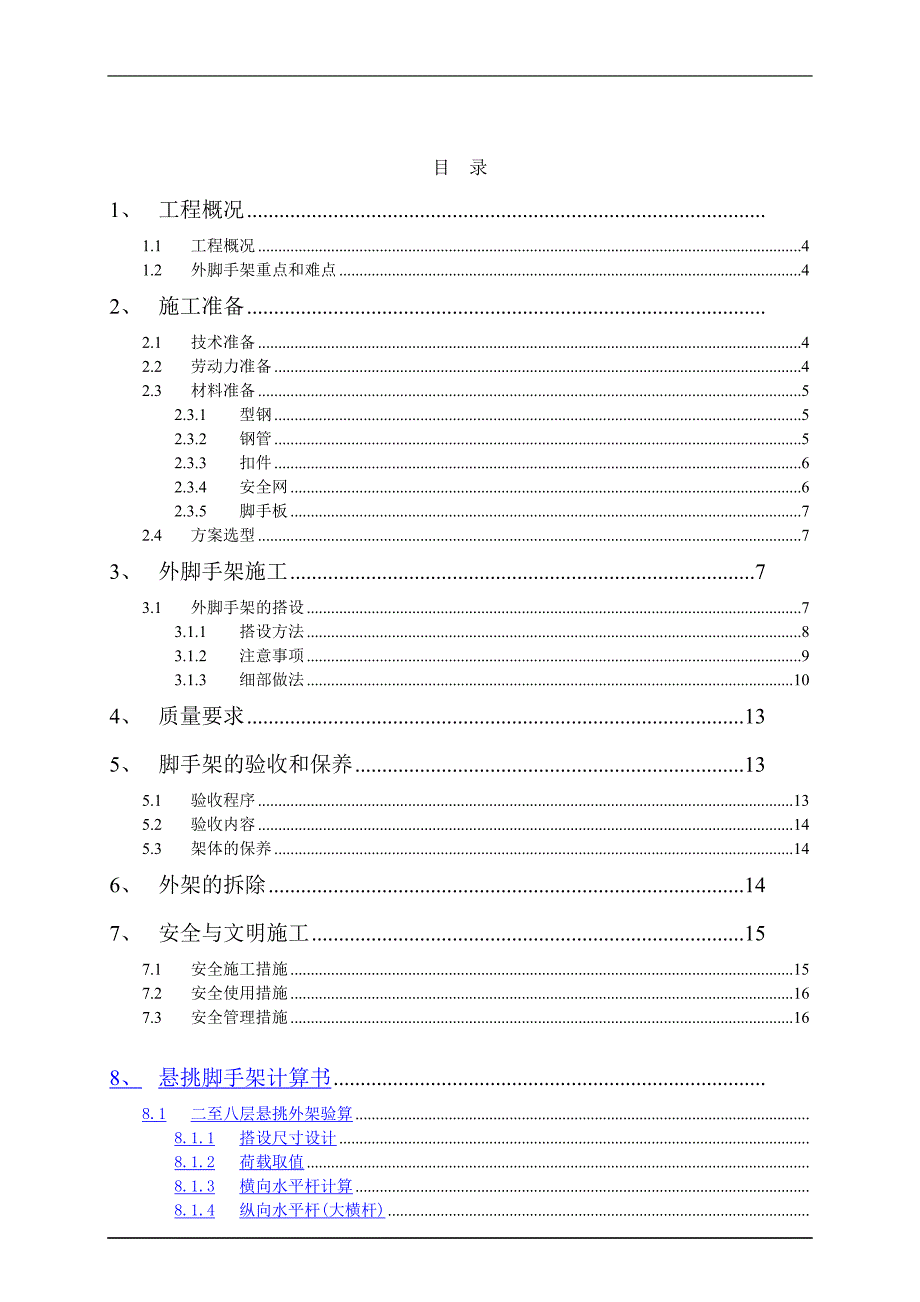

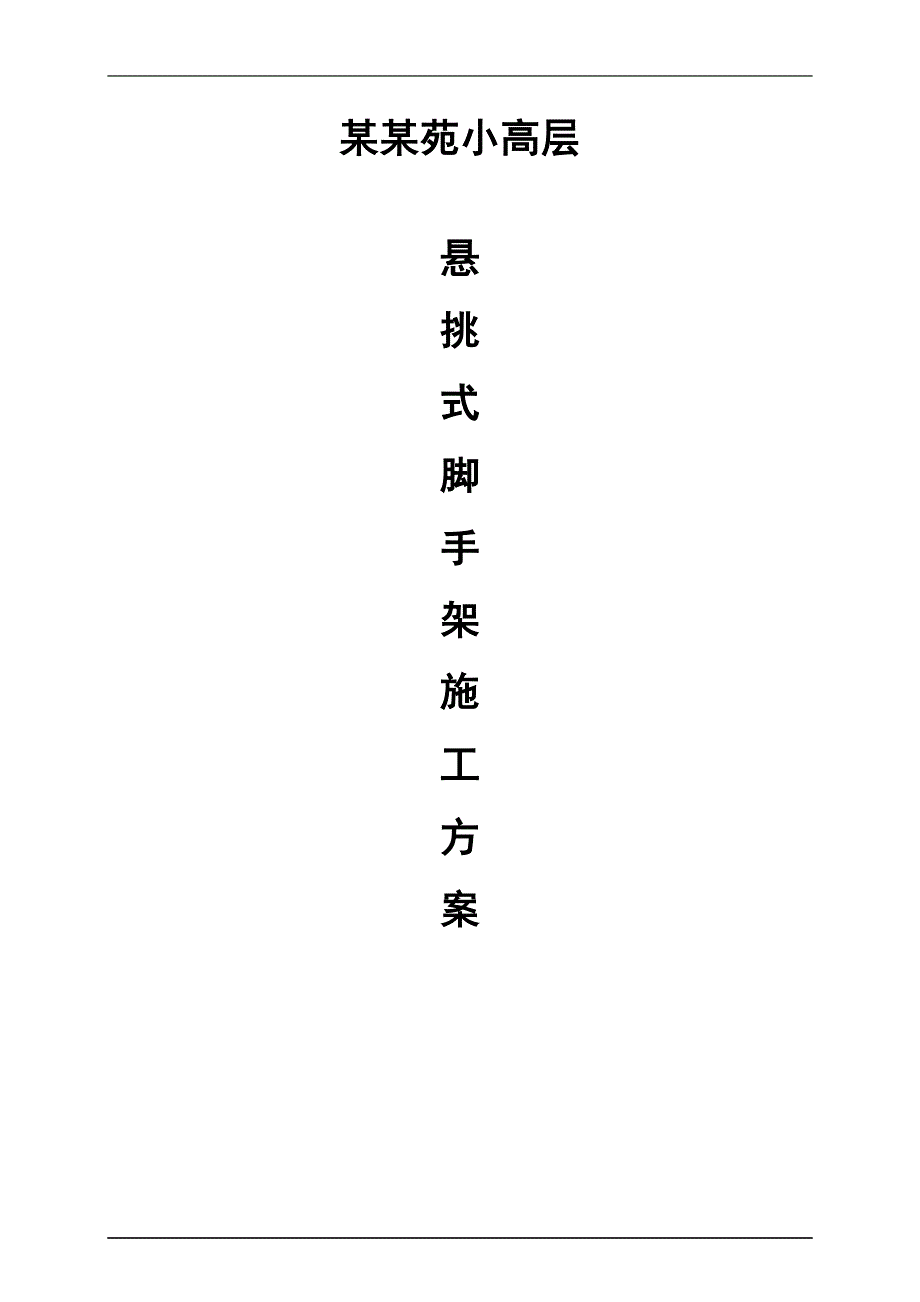

1、某某苑小高层悬挑式脚手架施工方案目 录1、工程概况1.1工程概况41.2外脚手架重点和难点42、施工准备2.1技术准备42.2劳动力准备42.3材料准备52.3.1型钢52.3.2钢管52.3.3扣件62.3.4安全网62.3.5脚手板72.4方案选型73、外脚手架施工73.1外脚手架的搭设73.1.1搭设方法83.1.2注意事项93.1.3细部做法104、质量要求135、脚手架的验收和保养135.1验收程序135.2验收内容145.3架体的保养146、外架的拆除147、安全与文明施工157.1安全施工措施157.2安全使用措施167.3安全管理措施168、悬挑脚手架计算书8.1二至八层悬挑外

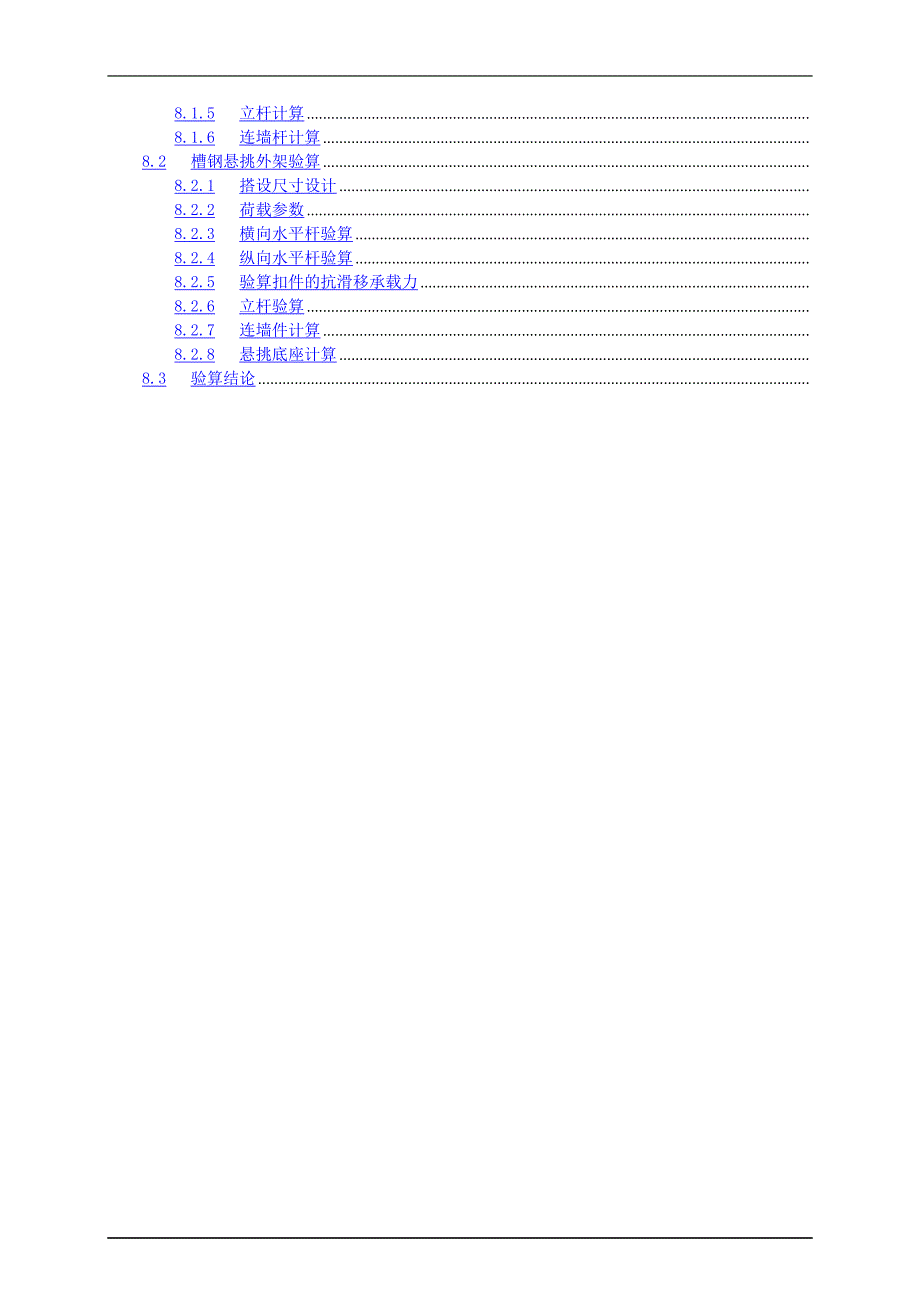

2、架验算8.1.1搭设尺寸设计8.1.2荷载取值8.1.3横向水平杆计算8.1.4纵向水平杆(大横杆)8.1.5立杆计算8.1.6连墙杆计算8.2槽钢悬挑外架验算8.2.1搭设尺寸设计8.2.2荷载参数8.2.3横向水平杆验算8.2.4纵向水平杆验算8.2.5验算扣件的抗滑移承载力8.2.6立杆验算8.2.7连墙件计算8.2.8悬挑底座计算8.3验算结论工程概况本工程为某某苑小高层住宅楼。由济宁永安置业公司开发建设，邹城市拓维开发区建筑设计院有限公司设计，山东工程监理有限公司监理，济宁天成建筑安装工程有限公司总承包。本工程由地下一层储藏室、地上一层储藏室和地上二十二层标准层组成，建筑面积6325
3、.5，建筑高度为34.58m。标准层层高为2.9m，现浇钢筋混凝土剪力墙结构。外脚手架重点和难点1、本工程结构外型复杂，挑檐结构多是外脚手架搭设施工的一个难点。2、本工程为高层建筑，外架搭设中预留预埋的部位较多，使得悬挑架体节点处理较难、较繁。细部构造处理是本分项工程的控制重点。3、本工程场地狭小，现场临建设施、施工临时道路等均处于坠落半径范围内，特别是根据施工进度安排，主体结构施工至地上八层左右即插入装饰施工，采取上下同时交叉作业。因此，外架周边、底边以及主楼临边洞口防护是本工程外架施工的一个重点。技术准备外架搭设前应编制详细的外脚手架施工方案，项目技术负责人向施工作业班组进行班前交底，班组
4、专业工长对每名操作工人进行详尽的技术交底，确保三级交底顺利进行。班前交底内容包括外架搭设方法、要求，安全操作规程等。劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，基本在7天左右一个结构层，外脚手架工作量较大，需投入较多劳动力。外脚手架维护阶段主要是配合外墙装饰施工人员进行施工，因此需用劳动力较少。本工程劳动力需用情况见插表1。插表 1劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段工种架子工架子工架子工人数20820工作内容外脚手架搭设，悬挂安全网，铺设跳板，进行层间封闭，外脚手架上垃
5、圾及杂物的清理外脚手架的日常围护，配合砌体及外墙装饰队伍做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑工字钢，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物材料准备六层以上正式外脚手架悬挑底座采用16#槽钢悬挑，脚手架搭设全部采用483.5的钢管，立杆、大横杆和剪刀撑长度46m，小横杆长度1.31.5m。扣件用可锻铸铁铸造的直角扣件、旋转扣件和对接扣件。脚手板、挡脚板采用竹串片脚手板，高度为2.0m。外立面采用绿色密目安全网全封闭。型钢：悬挑型钢选用16#槽钢，材质选用Q235-A级钢（3号钢）。其尺寸规格、截面尺寸允许偏差、长度及允许偏差均应符合相关规范要
6、求，其化学成分及机械性能应符合国家标准普通碳素钢技术条件（GB700-88）的规定。钢管：1、钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢（GB700-89）中Q235A钢的规定。2、钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m。用于横向水平杆的钢管长度为1.31.5m左右，以适应脚手架宽度的需要。3、钢管质量的检验要求：、钢管应无裂纹，两端面应平整。、钢管上严禁打孔。、钢管的外观质量检验应按下表进行：插表 2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光
7、滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道4外径，壁厚外径允许偏差0.50mm，壁厚允许偏差0.35mm5端面应平整，端面切斜的偏差1.70mm6防锈处理必须进行防锈处理，刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、5扣件：1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2、技术要求：、扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。、铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。、扣件与钢管的贴合面应
8、保证扣紧时接触良好。、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。、当扣件紧夹钢管时，开口处的最小距离应不小于5mm。、扣件在螺栓拧紧扭力矩达到65N*m时，不得发生破坏。、扣件表面应进行防锈处理。3、扣件外观质量的检验要求插表 3扣件质量要求项次检查项目要 求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求的规定3螺 栓不得滑丝旧扣件4同新扣件的项次2、3安全网：1、根据使用功能要求，本工程安全网立网采用密目式阻燃维纶网，水平兜网采用锦纶平网。2、技术要求、同一张安全网上的同种构件的材料、规格和制作方法须一致，外观应平整。、水
9、平网宽度不得小于1.5m，密目式安全立网高度不得小于1.2m。产品规格偏差：允许在2%以下。每张安全网重量一般不宜超过4kg。、菱形或方形网目的安全网，其网目边长不大于8cm。、安全网所有节点必须牢固。安全网必须具有阻燃性。、安全网须有出厂合格证。且各项指标均需达到国家规范要求。脚手板：本工程作业层拟采用竹跳板作为脚手板，应使用厚度不小于50mm和材质不低于国家二等材标准的竹跳板，板宽270280mm，采用毛竹制作成的竹串片成品板。两端使用14号镀锌铁丝捆紧，不得使用腐朽的竹脚手板。方案选型：本工程外脚手架是用于结构施工时的立面围护，作为砌体、外墙装饰装修施工的作业面及安全围护架。结合现场实际
10、情况，本工程从六层顶开始搭设槽钢悬挑双排脚手架。槽钢底座每隔7层设置一道，本工程外架分二段搭设，每一段外架自下而上第四层结构采用钢管斜撑和钢丝绳分段卸载。立面用密目安全网封闭，外脚手架底部采用模板每隔两层进行全封闭，架体与建筑物的空隙采用模板防护，以防高空坠物。操作层应满铺跳板并设有防护栏杆。落地脚手架，外架立杆纵距1800mm，立杆横距850mm，小横杆的间距铺脚手板时为900mm，不铺时同立杆纵距。大横杆步距1450mm，内排立杆距墙300mm等。小横杆里端距墙200mm。采用槽钢悬挑外架，外架立杆纵距1800mm，立杆横距850mm，小横杆的间距铺脚手板时为900mm，不铺时同立杆纵距。
11、大横杆步距1450mm，内排立杆距墙300mm。小横杆里端距墙150mm。外脚手架施工：外脚手架的搭设：本工程外脚手架，是施工临时设施。它主要承受施工过程中的各种垂直和水平荷载。因此，脚手架立杆必须有足够的承载能力、刚度和稳定性。在施工过程中，严禁出现：在各种荷载作用下失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象，以确保安全施工。另外，外脚手架也要满足横平竖直、形状一致、平竖通顺、间隔均匀、连接牢固、有安全操作空间等要求。搭设方法:预埋件卡环或洞口的设置在2层（局部3层）梁板结构施工时，在图纸规定相应位置，埋设卡环，穿透剪力墙时在相应位置预埋140100mm木盒。在预留洞口未形成之前，
12、先以木工支设的操作架子作为卸荷点，待预留洞口形成后，再将悬挑型钢安装至预定位置，并和外架有效连接。悬挑型钢架子底座搭设在楼层砼达到设计强度的75后即可进行悬挑架的搭设。搭设时，将型钢与预埋卡环锁紧后挑出，并用木楔楔紧加固。然后将外架立杆与预先焊接好的短钢筋头（2550mm）套接，最后设置底层大横杆。层间卸荷斜撑的搭设每一段悬挑段在外架搭设至悬挑层上部第四层时，将外架与预先埋设好的连墙件连接，后将卸载斜撑安装完成。卸载斜撑支点与预埋好的钢筋头子套接。搭设过程要点脚手架搭设时，底部的立柱应间隔交叉使用不同长度的钢管，接头位置至少错开500mm，先立内、外侧立杆。架设脚手架时，勿单独一人操作，要防止
13、钢管意外失手坠落伤人，立杆立好后，即架设大、小横杆，当第一步的大小横杆架设完毕后，即在其上铺设脚手板固定好后，以方便操作者上去架设第二步脚手架。搭设第二步架子时，要注意在同一跨或同一步内错开钢管接头的位置。剪刀撑和防护网搭设底座铺设竹跳板或碎模板装拼严实，层间水平防护采用安全平网作防护层，外架内侧立杆与建筑物之间，应将小横杆挑出，铺设跳板，从而封闭外架空档。每一段悬挑架底座、操作层及中间层均进行硬质封闭，硬质封闭层下悬挂安全兜网进行软封闭。封闭层设置200高挡脚板。防止人员、物体意外坠落。在立杆外侧规定位置，及时设置剪刀撑。剪刀撑的钢管之间用23个旋转扣连接，搭接长度1m。剪刀撑由两端开始自下
14、而上沿水平及垂直方向连续设置，与楼面角度为4560。剪刀撑搭设示意图如下：注意事项1、在外架没有形成前，结构施工时应利用满堂架伸出挑杆搭设防护栏杆，保证施工人员的安全。2、按照要求，外架应始终高出施工作业面一步，在外架连墙件未形成之前，外架应与模板满堂架临时连接，以保证外架架体稳定和安全。3、立杆接长、扶手接长应用对接扣件，杆件的对接接头应尽量靠近杆件的节点，应在该步或该跨的三分之一范围内。4、上下大横杆的接头位置应错开布置在不同的立杆纵距中，小横杆应贴近立杆布置，距离300mm，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间设一根小横杆，在任何情况下均不得拆除立杆与大横杆交接处的小横杆。5、立杆和大横杆必须用直角扣件扣紧。6、在搭设脚手架时，每完成一步都要及时校正立杆的垂直度和大小横杆的标高及水平度。7、脚手架的搭设应始终高出施工层一步，使操作面上的施工人员有可靠的围护。8、钢管伸出扣件之外的长度不得小于100mm。9、在顶排连墙杆之上的架高（以纵向水平杆计）不得多于两步，否则应每隔3跨加设1道斜撑。10、剪刀撑的斜杆与外架立杆的连接至少有3道扣件连接，两扣件之间的跨度不应超过3.1米，其中，斜杆的对接接头部位至少有1道连接。11、脚手架不允许横向断开，要使脚手架在平面
