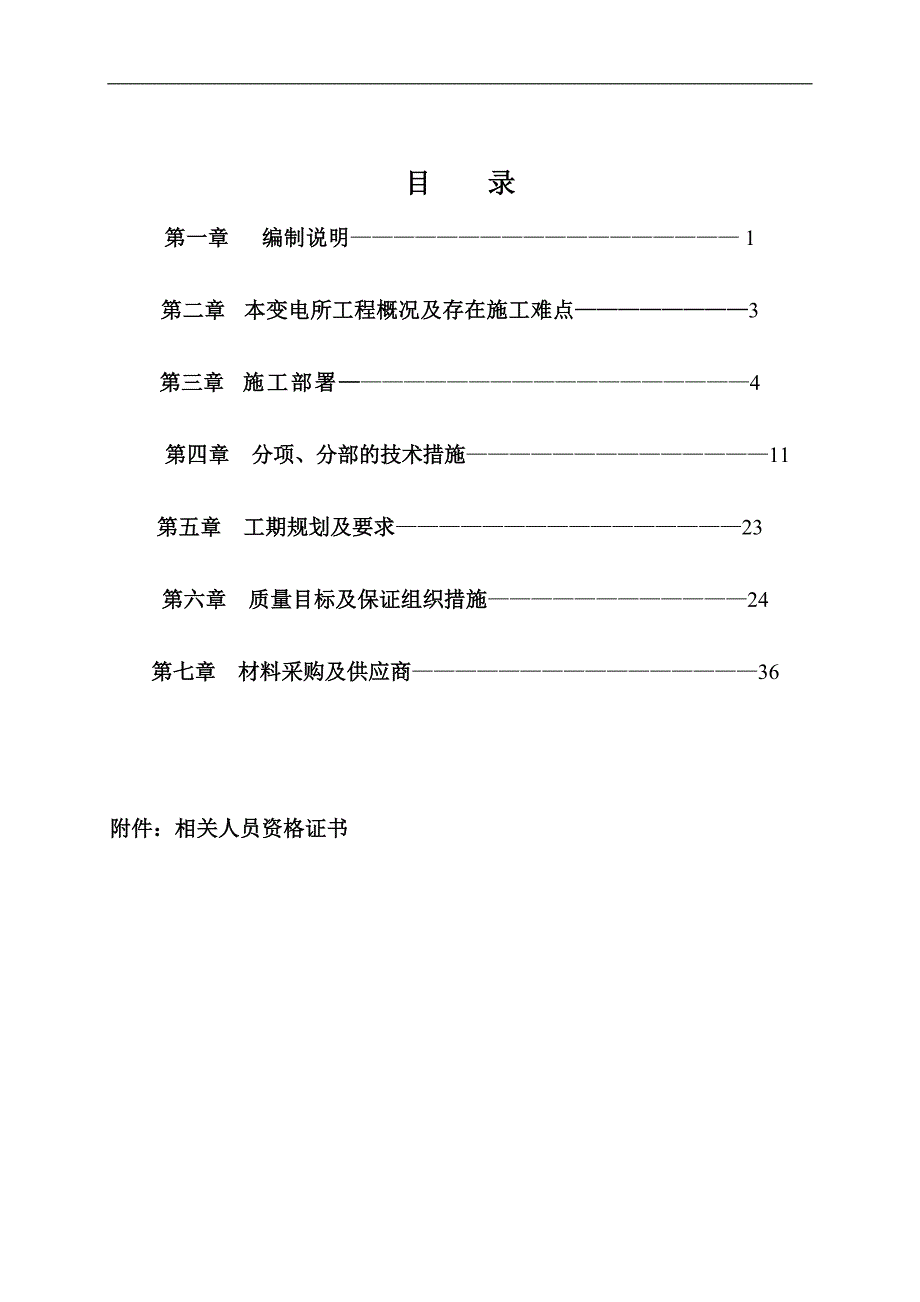

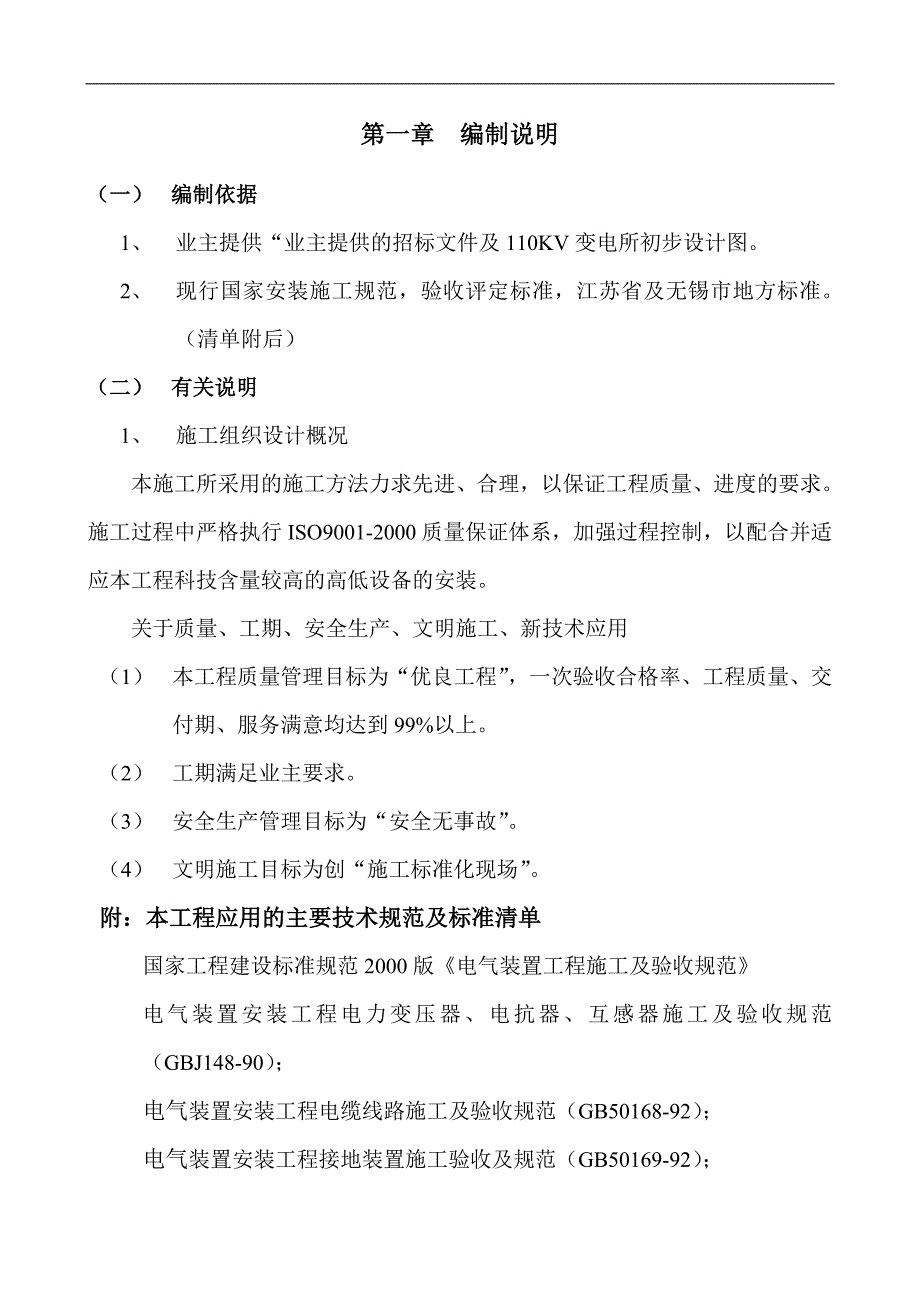

1、 目 录第一章 编制说明 1第二章 本变电所工程概况及存在施工难点3第三章 施工部署4第四章 分项、分部的技术措施11第五章 工期规划及要求23 第六章 质量目标及保证组织措施24 第七章 材料采购及供应商36附件：相关人员资格证书第一章 编制说明（一） 编制依据1、 业主提供“业主提供的招标文件及110KV变电所初步设计图。2、 现行国家安装施工规范，验收评定标准，江苏省及无锡市地方标准。（清单附后）（二） 有关说明1、 施工组织设计概况本施工所采用的施工方法力求先进、合理，以保证工程质量、进度的要求。施工过程中严格执行ISO9001-2000质量保证体系，加强过程控制，以配合并适应本工程科

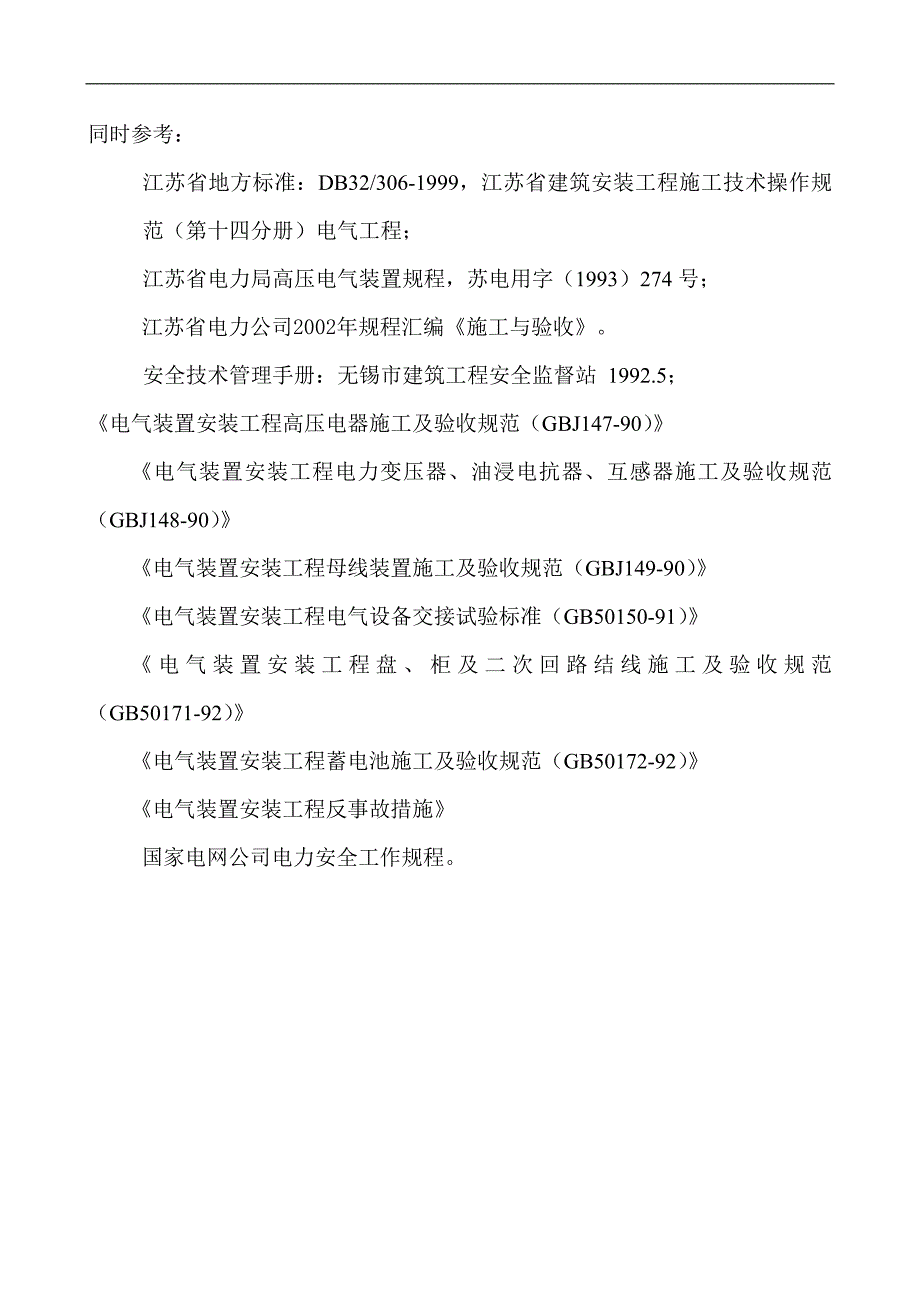

2、技含量较高的高低设备的安装。关于质量、工期、安全生产、文明施工、新技术应用（1） 本工程质量管理目标为“优良工程”，一次验收合格率、工程质量、交付期、服务满意均达到99%以上。（2） 工期满足业主要求。（3） 安全生产管理目标为“安全无事故”。（4） 文明施工目标为创“施工标准化现场”。附：本工程应用的主要技术规范及标准清单国家工程建设标准规范2000版电气装置工程施工及验收规范电气装置安装工程电力变压器、电抗器、互感器施工及验收规范（GBJ148-90）；电气装置安装工程电缆线路施工及验收规范（GB50168-92）；电气装置安装工程接地装置施工验收及规范（GB50169-92）；同时参考：
3、江苏省地方标准：DB32/306-1999，江苏省建筑安装工程施工技术操作规范（第十四分册）电气工程；江苏省电力局高压电气装置规程，苏电用字（1993）274号；江苏省电力公司2002年规程汇编施工与验收。安全技术管理手册：无锡市建筑工程安全监督站 1992.5；电气装置安装工程高压电器施工及验收规范（GBJ147-90） 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90） 电气装置安装工程母线装置施工及验收规范（GBJ149-90） 电气装置安装工程电气设备交接试验标准（GB50150-91） 电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171
4、-92）电气装置安装工程蓄电池施工及验收规范（GB50172-92） 电气装置安装工程反事故措施国家电网公司电力安全工作规程。 第二章 本变电所工程概况及存在施工难点（一） 工程概况无锡尚德太阳能有限公司P4项目新建110变电所一座，设计总容量80000KVA，根据生产需求，分两期建设完成，本期设置110KV/40000KVA主变一台，10KV出线柜一次性施工完成，预留一台40000KVA主变空间和电气间隔；同时设置一路10KV/8000KVA保安用电，其中外线工程另案处理。（二） 工程量 1.1电气一次部分：110KV变压器1台；0KV套管式电流互感器11只；110KV GIS进线间隔1台；
5、110KV GIS主变进线间隔2台；110KV GIS母线间隔1台；主变中性点装置1套；中性点避雷器1只；隔离开关1台；放电间隙1套；10KV次总柜2台；10KV母线设备柜2台；10KV隔离柜1台；10KV分段柜；10KV电容器柜2；10KV出线柜20台；10KV备供进线柜1台；10KV备供计量柜1台；10KV备供母设柜1台；20KV备供开关柜1台；所变柜2台；封闭母线桥（3150A）20米；10KV并联电容柜1台等联络电缆及辅材。 1.2电气二次部分：微机保护装置30套；后台监控系统1套；主供计量柜1面；备供计量柜1面；直流系统4面；交流所用电屏1面；书记交换设备1套；多功能电表24；端子箱
6、1只等以及各设备间的控缆安装。 （三） 施工难点1、设计图不清晰，工作范围尚有不明确处。2、经过我司现场考察施工环境较恶劣。3、设备甲供，请甲方督促供货单位准时交货并保证质量。第三章 施工部署（一） 施工管理目标1、工程质量目标：工程优良率为达到99%以上，确保优良工程。2、工程目标：确保本工程 120天之内完成。3、安全生产目标：确保安全生产，控制一般安全事故率在1之内。4、文明施工管理目标：创无锡市标准化现场。（二） 竣工图及竣工资料的安排管理方施工前应提供完整的施工图，竣工时承包方提供两份符合现场实际情况的竣工图，并提供包括设备安装、调整试验和供电部门交接试验报告。（三） 组织管理机构项
7、目部 我公司将按本变电所的特点、范围，组织管理幅度和深度的与本项目相匹配的组织管理机构，人员进驻现场，代表本企业全面履行承包合同，对工期、质量、安全、文明施工等进行有效管理和实施。本公司也对该机构实施监督，管理、协调、平衡等。1、施工现场组织机构图110kV电站新建工程项目管理部 总工程师项目经理安全负责人：技术负责人：质量负责人： 物资材料负责人：远动及通讯安装班班长：电气实验班班长：变电安装班班长： 目 经理： 2项目工程师：受法人委托，对本工程的技术、质量、安全、文明、卫生、工期负总责。组织质量监督，检查验收，收集整理有关工程技术资料等。专职安全员：负责安全现场计划的编制及实施，建立现场
8、各项安全管理制度并监督、执行。负责日常安全管理和监督。质量员：负责质量计划编制、实施，质量检测及质量检验评定，组织日常质量管理。施工员：负责本工程范围内的生产调度、流程及施工准备，协调各项生产要素，对现场文明、机械设备、工区内进行有效管理，负责总进度计划，负责编制施工人员调配安排、材料、机具、设备使用计划，负责与土建等其它安装工程配合协调。（三）劳动力部署根据本工程实际情况，人员配置：（见下页）施工人员计划表序 号名 称人 数备 注1变电安装工62配电安装工53电气试验员74送电安装员25管理人员36专职技术员17专职质检员18专职安全员19电焊工210超重工111汽车司机2（四） 施工机械、
9、设备表设备名称规格、规范、用途数量备注卡车运送工人和材料2吊车16T 50T2切割机1交流弧焊机BX6-300-2型/焊接用1电缆头制作工具2个 手动液压托盘车CAK25-712/搬运设备3液压穿孔器VCH-60/用于铜排开孔2机动绞磨机1电锤BOSCH GBH2240SE/钻孔7滑车10对讲机6角向磨光机SIM-S004-125A/磨光用2穿线器1机械压接钳JYJ-1（16240）/压接铜端子等1二、继电保护整定校验设备继电器试验装置JD-7501水阻桶2操作箱1伏安表C31-VA0.51电压表026-V 0.51三、电气试验、测试设备直流单臂电桥QJ-23型1直流单臂电桥QJ-44型1设备
10、名称规格、规范、用途数量备注兆欧表EC11D-5/2500V1兆欧表EC11D-5/5000V1兆欧表EC11D-4/1000V1接地电阻测试仪EC29B-11万用表500型2钳形表T-3021数字钳形表266型1升压器高压试验变电器2升压器微安表C31-MA型 0.51（四）施工现场平面布置图本变电站站址位于新区，交通便利，生活方便，生产、消防用电、用水也比较容易解决。为保证工程进度和质量，我们将在施工现场适当布置围栏作为班组工作间、材料设备保管室等。详见附图：第四章分项、分部的技术措施1.1高压变压器安装、调试的主要工序；(1)高压变压器安装：A.附件清点、检查，各连接部分管件清洗；B.密
11、封件、连接法兰面检查安装；C.有载调压切换装置安装；D.冷却装置安装，风扇电动机及叶片安装，阀门和法兰安装；E.储油柜安装；F.电流互感器安装，套管安装；G.压力释放阀装置安装；气体继电器校验、安装；H.散热器、储油柜、风扇、表计、气体继电器、测温装置等安装；I.变压器油注入。(2)高压变压器试验：A.测量绕组连同套管的绝缘电阻、吸收比或极化指数；B.测量绕组连同套管的介质损耗角正切值；C.测量绕组连同套管的直流泄漏电流；D.绕组连同套管的交流耐压试验；E.绕组连同套管的局部放电试验；F.测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；G.非纯瓷套管的试验；H.绝缘油试验；I.有
12、载调压切换装置的检查和试验；J.额定电压下的冲击合闸试验；K.检查相序；1.2 GIS断路器安装和调试:GIS断路器是变电站内主要设备之一，其设备本身质量的好坏及安装的质量都将直接影响到整个电网的安全运行，为此在安装中必须特别注意施工质量、工艺要求，加强技术管理，同时做好人身和设备的安全。(1) GIS 断路器的基础或支架安装必须达到以下要求：A.基础的中心距离及高度误差不应大于 10MM；B.预留孔或预埋铁板中心线的误差不应大于 10MM；C.预埋螺栓中心线误差不应大于 2MM。(2)安装前应进行以下检查：A. GIS 断路器零部件应齐全完好；B.灭弧室或罐体及绝缘支柱内预充的SF6 气体压强值及含水量应符合技术要求。均压电容、合闸电阻值应符合制造厂规定；C.绝缘部件表面应光滑无裂缝、无剥落和缺损，绝缘应良好，绝缘拉杆连接部位应牢固可靠。瓷套表面应光滑无裂缝、缺损，外观检查有疑问时应探伤检验；D.瓷套与法兰的结合面粘合应牢固，法兰结合面应平整、无外伤和铸造砂眼；E.传动机构零件应齐全，轴承应光滑无刺，铸件无裂纹和焊接不良组装用的螺栓、密封垫、密封脂、清
