1、1、工程概况 本工程为某某钢铁有限公司2180m2烧结机项目一次混合室设备安装工程,工程地点位于烧结工程西南角的十字路口,交通十分便利,方便于混合机的倒运,混合室内主要设备包括两台320013000圆筒混合机、两台胶带机及六台10吨电葫芦的安装,由于混合机旋转部分单件重约40多吨,屋架属于框架结构形式,土建结构完工后给设备的吊装带来很大困难。2 、编制依据根据中冶北方工程技术有限公司提供一次混合室工艺施工图根据中冶北方工程技术有限公司提供3.213m混合机(左式)安装图起重设备安装工程施工及验收规范 GB 5027898冶金机械设备安装工程施工及验收规范烧结设备 YBJ21388现行冶金工程施

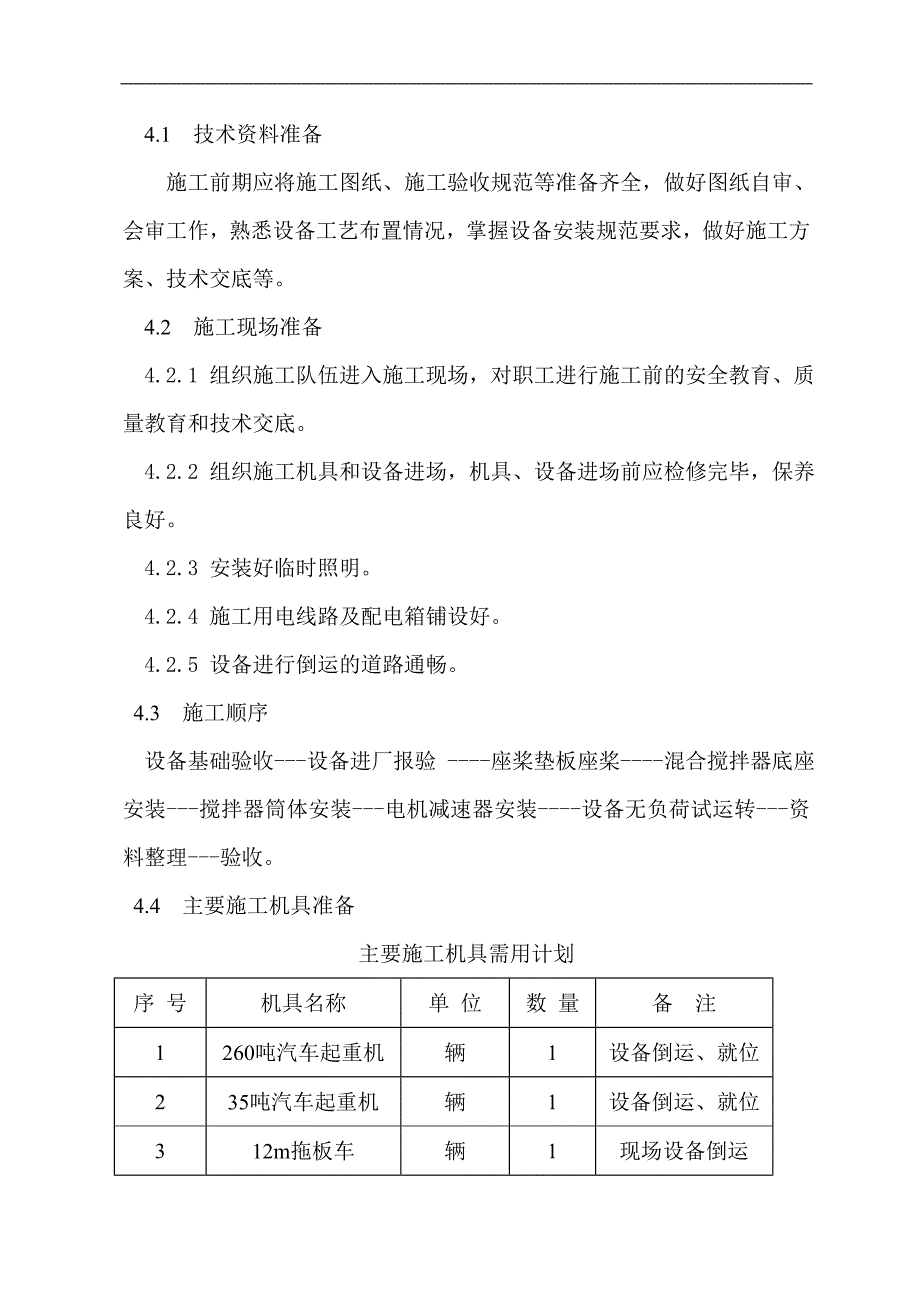

2、工标准汇编3、工程特点3.1施工场地窄小:这是由一次混合室的设备布置及工艺所决定的,施工场地十分狭窄,按现场情况分组进行作业,实行组长负责制,对安装过程中关键工序,按时间做好记录,并与甲方现场质量管理人员做好验收交接记录。3.2施工期间为多雨季节,施工地点为露天作业,注意好对设备防雨工作。3.3质量目标按国家和冶金行业现行施工及验收规范进行验收,全面达到施工图设计的要求,工程质量达到国家和冶金行业的质量检验评定的优良工程标准。4.施工前准备4.1 技术资料准备施工前期应将施工图纸、施工验收规范等准备齐全,做好图纸自审、会审工作,熟悉设备工艺布置情况,掌握设备安装规范要求,做好施工方案、技术交底

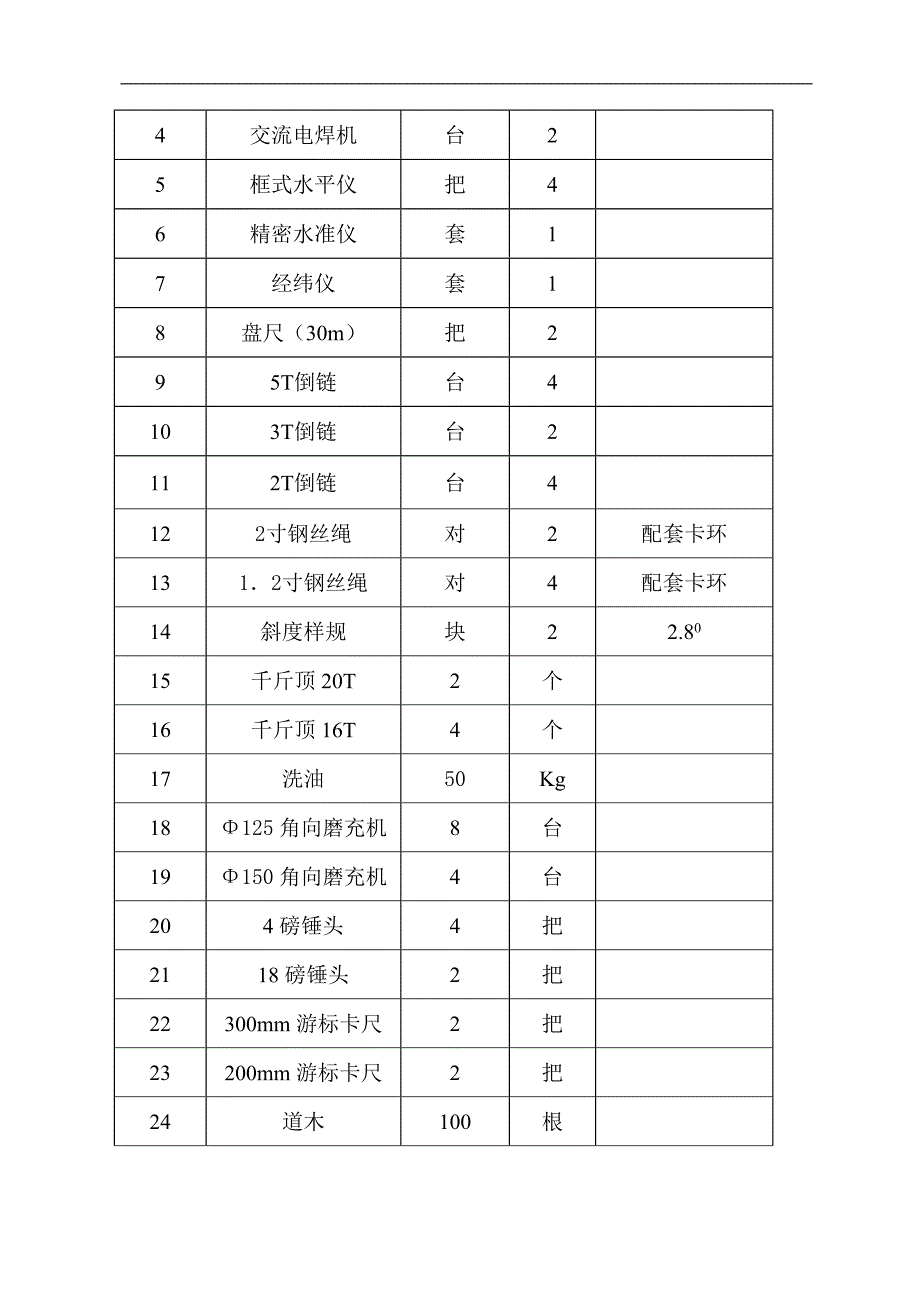

3、等。4.2 施工现场准备4.2.1 组织施工队伍进入施工现场,对职工进行施工前的安全教育、质量教育和技术交底。4.2.2 组织施工机具和设备进场,机具、设备进场前应检修完毕,保养良好。4.2.3 安装好临时照明。4.2.4 施工用电线路及配电箱铺设好。4.2.5 设备进行倒运的道路通畅。4.3 施工顺序设备基础验收-设备进厂报验 -座桨垫板座桨-混合搅拌器底座安装-搅拌器筒体安装-电机减速器安装-设备无负荷试运转-资料整理-验收。4.4 主要施工机具准备主要施工机具需用计划序 号机具名称单 位数 量备 注1260吨汽车起重机辆1设备倒运、就位235吨汽车起重机辆1设备倒运、就位312m拖板车辆

4、1现场设备倒运4交流电焊机台25框式水平仪把46精密水准仪套17经纬仪套18盘尺(30m)把295T倒链台4103T倒链台2112T倒链台4122寸钢丝绳对2配套卡环1312寸钢丝绳对4配套卡环14斜度样规块22.8015千斤顶20T2个16千斤顶16T4个17洗油50Kg18125角向磨充机8台19150角向磨充机4台204磅锤头4把2118磅锤头2把22300mm游标卡尺2把23200mm游标卡尺2把24道木100根25麻绳200米26脚手架杆200米4.5 现场人员准备人数 30202006年 10月 11 月 5设备验收及安装前的情况检查51设备运至施工现场开箱后,安装单位应会同有关部

5、门人员对设备进行清点检查,清点设备的零件,部件是否齐全,检查设备是否损坏,清点完毕后认真填写设备开箱记录。52在安装前设备出库时,按装箱单认真核对设备的规格型号及机件的名称、规格及数量,并检查有无破损。53在安装前必须将所有零部件加工表面上的防锈、油防护物及在运输保管中落上的灰尘和脏物清除干净。54彻底清洗零部件表面,对转子轴颈,齿式联轴器、轴瓦等磨擦表面等,不可用脏棉纱和不清洁的油来擦洗,应细心擦洗,以免损伤各磨擦面的精度和表面光洁度。55已经装好的部件应仔细检查,如发现在运输和保管中有所损坏,应及时做好修补或更换。6基础验收主要检查预埋螺栓位置数量与设备安装图是否吻合,基础位置、标高偏差是

6、否在要求范围内,以及土建预留孔洞、预埋钢板是否完善并符合设计要求。7主要施工方案71垫铁安装 根据冶金机械设备安装工程施工及验收规范,混合机的安装采用座浆垫板的安装方法,座浆垫板的顶标高比设备底座的底面标高低00.5mm,找正设备时加薄垫板来保证设备的设计标高值。72垫铁的尺寸(1)根据规范要求,计算后定混合机底座的垫铁尺寸分别为20010016。注:放置在混凝土基础上的垫板的总承力面积按下式计算 A=C100(Q1Q2) R 式中A垫板总承力面积,mm2; C安全系数,可采用153; Q1采用普通混凝土二次灌浆时为设备及承载物的重量,采用无收缩混凝土二次灌浆时为设备重量,kgf; Q2地脚螺

7、栓紧固力的总和,kgf; R基础混凝土的抗压强度,kgfcm2。73座浆垫铁的安装方法(1)配制混凝土。座浆混凝土的胶结材料应采用塑性期和硬化后期均保持微膨胀或微收缩状态的和泌水性小,且能保证与垫铁的接触面积达到75以上的无收缩性混凝土。将高标号水泥、中砂、粒度为515mm的石子和水按重量比(浇注水泥:砂子:石子:水=1:1:1:0.360.37)搅拌好。座浆混凝土的塌落度应为0lcm;座浆混凝土48h的强度应达到设备基础混凝土的设计强度。座浆混凝土应分散搅拌,随拌随用。材料称量应准确,用水量尚应根据施工季节和砂石含水率调整控制。并应将称量好的材料倒在拌板上干拌均匀,再加水搅拌,视颜色一致为合

8、格。搅拌好的混凝土不得加水使用。(2)在设置垫铁的混凝土基础部位凿出座浆坑;座浆坑的长度和宽度应比垫铁的长度和宽度大6080mm;座浆坑凿入基础表面的深度不应小于30mm,且座浆层混凝土的厚度不应小于50mm。(3)用水冲或用压缩空气吹、清除坑内的杂物,并浸润混凝土坑约30min,除尽坑内积水。坑内不得沾有油污。(4)在坑内涂一层薄的水泥浆,水泥浆的水灰比宜为22.4:1。(5)随即将搅拌好的混凝土灌入坑内。灌筑时应分层捣固,每层厚度宜为4050mm,连续捣至浆浮表层。混凝土表面形状应呈中间高四周低的弧形。(6)当混凝土表面不再泌水或水迹消失后(具体时间视水泥性能、混凝土配合比和施工季节而定)

9、,即可放置垫铁,并用水平仪和精密水准仪测定水平和标高。座浆垫铁上表面标高允许偏差为0-0.5mm;水平度偏差应0.51000;位置偏差应5mm。垫铁放置于混凝土上应用手压、用木锤敲击或手锤垫木板敲击垫铁面,使其平稳下降;敲击时不得斜击。(7)垫铁标高测定后,应拍实垫铁四周混凝土。混凝土表面应低于垫铁面25mm,混凝土初凝前应再次复查垫铁标高。座浆后应及时进行浇水湿润养护。养护期间不得碰撞和振动垫板。(8)混合机安装的基准面 选择支承混合机筒体的轮胎表面为安装基准面,该基准面是由轮胎轴的标高,纵向及横向中心线及倾斜角度所构成。75混合机安装(1)混合机橡胶辊的安装1)垫板倾斜度找正混合机安装不同

10、于一般设备安装,它是在一个斜面上安装与找正,根据设备技术文件确定斜度,每级安装垫板由一块平垫板及一对斜垫板组成,先用座浆法安装平垫板,尔后用一块制造厂加工的与混合机倾斜度相符的角度块,将角度块放在平垫板上,用框式水平仪在角度块上平面检查其纵横方向的水平度公差为0.2/1000。2)单台混合机旋转体座浆垫板平面布置图(见附图)3)轮胎底座安装托辊座的纵横向中心线极限偏差为1mm。且相互平行,其中心距之差1mm,对角线之差3mm,托辊底座安装时,通过调整下部一对斜垫板,检查托辊座的标高其偏差不大于1mm.4) 轮胎安装对应的轮胎托辊径向中心线应重合,公差为3mm。每组轮胎托辊轴的倾斜度度公差为0.

11、2/1000;对应的两组轮胎托辊轴的上表面中心点的高低差不得大于1mm。5) 混合机筒体安装一次混合室的圆筒混合机筒体单重约40吨,直径3200,长13米,当混合室混凝土框架安装完毕后,受到混凝土框架的限制一次混合室的回转体圆筒就位必须采用大型起重机械进行安装,由于南侧圆筒混合机离框架边柱距离为7.5米,框架顶横梁离地面高为10.41米,从吊车性能参数及现场实际情况考虑采用一台260t汽车吊站在厂房的南北两侧,将混合机与梁柱间用道木垫平,以至回转体放在道木上能进行平行移动,移动过程中对设备基础不造成影响。待回转体用载重汽车倒运至混合室北侧,用汽车吊将设备卸下,然后从西侧活动墙往内在道木上进行分

12、次串吊,260t汽车吊经两次打脚将设备吊至设备基础旁边,然后汽车吊停放到吊装就位的最佳角度位置,将回转体就位。汽车吊站到厂房的另一侧后安同样的方法将另一个旋转体就位,设备就位完毕后再进行电葫芦的安装和厂房的封顶。8施工场地平面布置图 路面需压实 260吨吊吊车重新换位打 脚需用道木垫平吊车重新换位打 脚260吨吊 一次混合机需用道木垫平 一次混合机需用道木垫平260吨吊260吨吊9混合机安装工艺流程基础验收座浆垫板底座初次安装地脚螺栓安装托辊底座拆除地脚螺栓灌浆托辊安装筒体安装立辊安装喷水装置 排料溜槽传动装置 润滑装置 进出口胶带机试运转10、质量保证指标1)建立质量管理体系施工人员施工组长

13、材料员采购员仓管施工经理项目经理总工专职质量员技术员施工队长2)建立安全管理体系技术员施工人员施工组长施工经理项目经理总工专职质量员施工队长3)施工前做好技术交底。技术交底要有针对性,对主要尺寸、轴线、对设备标高做好具体要求,对可能出现的质量通病提出预防措施。 4)做好每项施工的质量检查,确保施工顺利进行。 11、安全措施 1)工地应成立安全检查委员会,随时对施工人员、施工工地进行安全检查。 2)新参加工作的职工,要认真学习安全操作。施工的各项规程制度。对某项安全技术规程不熟悉的人,不能独立作业。 3)在施工前必须检查施工现场工作环境是否安全,道路是否畅通,劳动保护品是否完好适用。4)发现存在危及安全工作的因素, 应立即停止施工,消除不安全因素后,才能进行工作。5)进入现场必须戴好安全帽穿好工作服,酒后严禁上岗工作。6)使用动力电源时,电源线必须绝缘良好,设备各部不得漏电,电闸应设在操作人员附近,操作人员必须戴绝缘手套,脚下穿胶鞋或踏在干燥的木板上,以防触电。7)夜间施工要有充足的照明。8)工地临时的配电箱必须按用电规程设置,闸刀开关的保护胶木盖必须完好,配电箱内装设熔断保险丝时,必须按用电容量标准规定装设。9)氧气瓶与乙炔瓶应分开旋转在距火源10m以外,两者间距5 m以上。10)所有设备、材料要堆放整齐稳固,易翻的设备、构件要垫放牢固,防止翻倒伤

展开阅读全文
