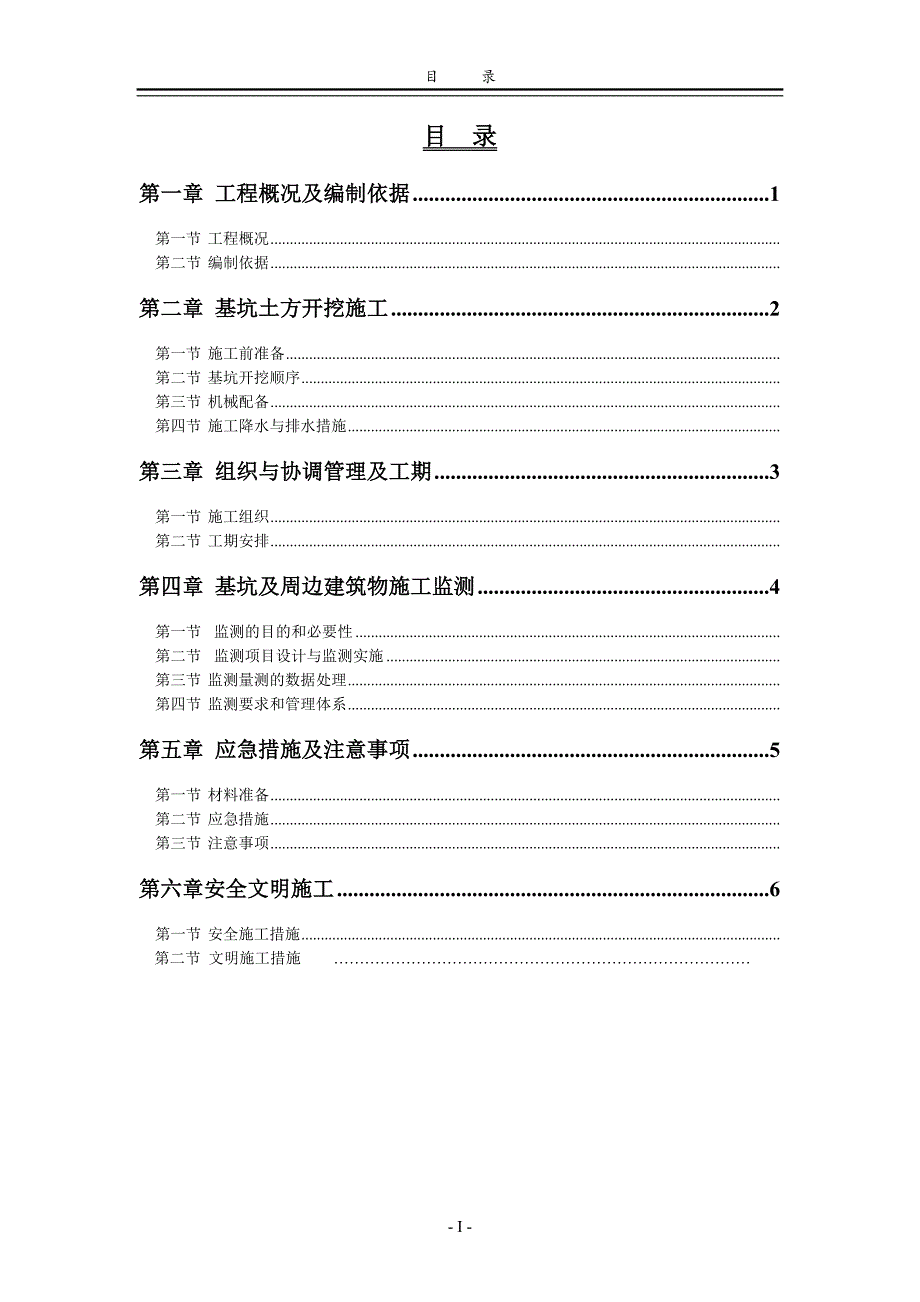

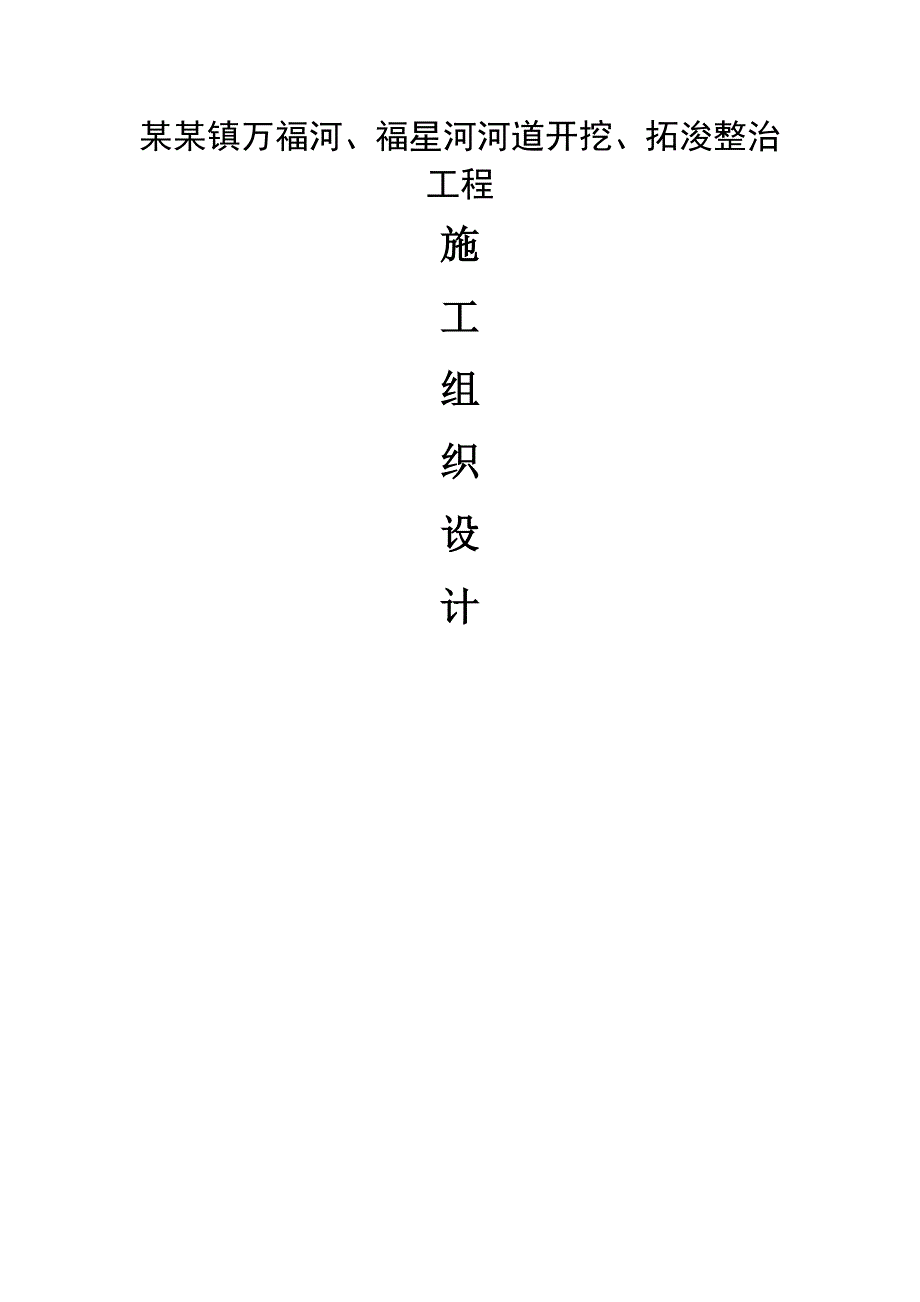

1、某某镇万福河、福星河河道开挖、拓浚整治工程施工组织设计 目 录目 录第一章 工程概况及编制依据1第一节 工程概况.第二节 编制依据.第二章 基坑土方开挖施工2第一节 施工前准备.第二节 基坑开挖顺序.第三节 机械配备.第四节 施工降水与排水措施.第三章 组织与协调管理及工期3第一节 施工组织.第二节 工期安排.第四章 基坑及周边建筑物施工监测4第一节 监测的目的和必要性.第二节 监测项目设计与监测实施.第三节 监测量测的数据处理.第四节 监测要求和管理体系.第五章 应急措施及注意事项5第一节 材料准备.第二节 应急措施.第三节 注意事项.第六章安全文明施工6第一节 安全施工措施.第二节 文明施

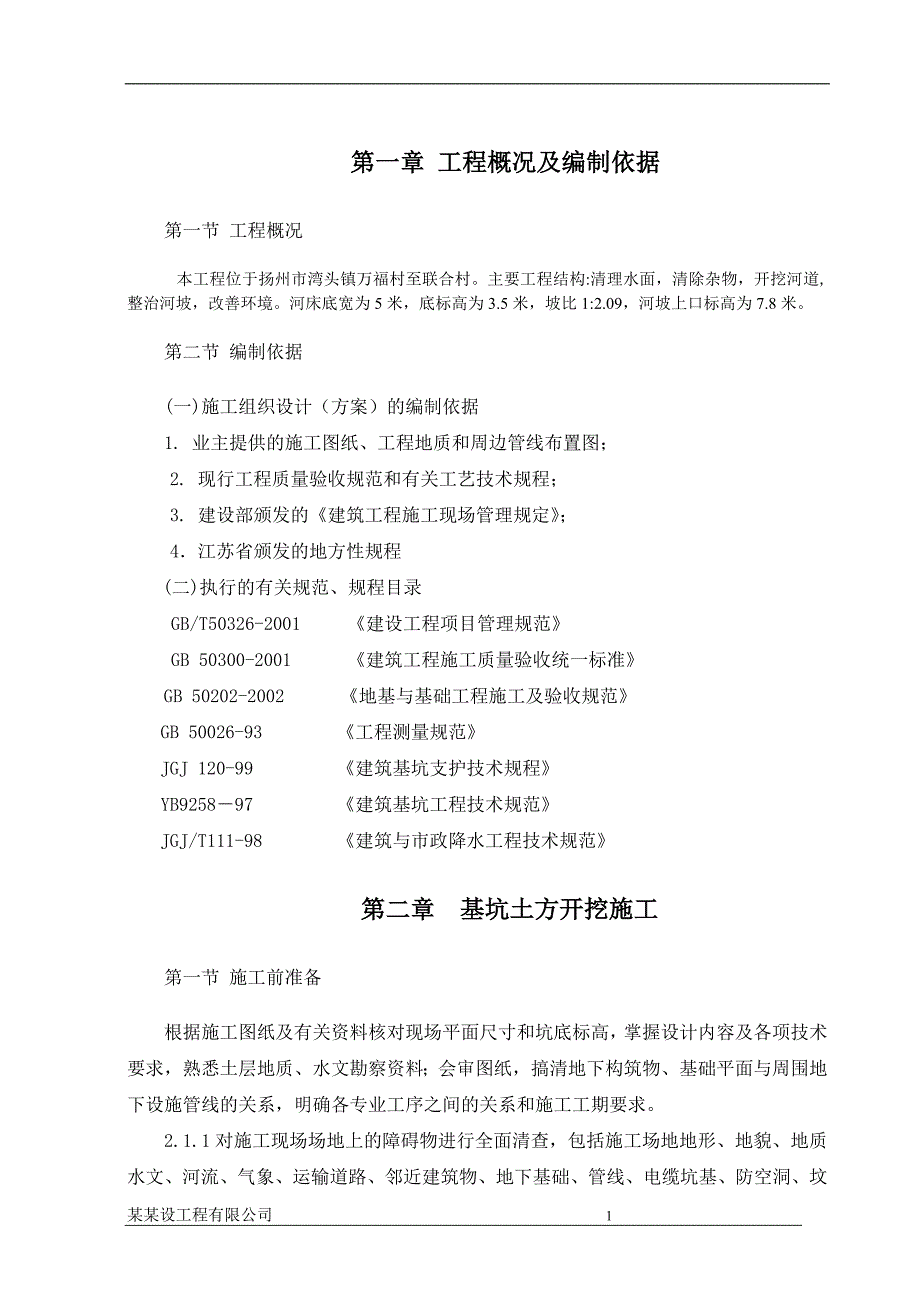

2、工措施 - I -第一章 工程概况及编制依据第一节 工程概况本工程位于扬州市湾头镇万福村至联合村。主要工程结构:清理水面，清除杂物，开挖河道,整治河坡，改善环境。河床底宽为5米，底标高为3.5米，坡比1:2.09，河坡上口标高为7.8米。第二节 编制依据 (一)施工组织设计（方案）的编制依据 1. 业主提供的施工图纸、工程地质和周边管线布置图；2. 现行工程质量验收规范和有关工艺技术规程； 3. 建设部颁发的建筑工程施工现场管理规定；4江苏省颁发的地方性规程 (二)执行的有关规范、规程目录GB/T50326-2001 建设工程项目管理规范GB 50300-2001 建筑工程施工质量验收统一标准
3、GB 50202-2002 地基与基础工程施工及验收规范GB 50026-93 工程测量规范JGJ 120-99 建筑基坑支护技术规程YB925897 建筑基坑工程技术规范JGJ/T111-98 建筑与市政降水工程技术规范 第二章 基坑土方开挖施工第一节 施工前准备根据施工图纸及有关资料核对现场平面尺寸和坑底标高，掌握设计内容及各项技术要求，熟悉土层地质、水文勘察资料；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，明确各专业工序之间的关系和施工工期要求。2.1.1对施工现场场地上的障碍物进行全面清查，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管
4、线、电缆坑基、防空洞、坟墓、土洞、垃圾、树根、地面下施工范围内的障碍物和堆积物，供水、供电、通讯线路，防洪排水系统等；制定排障计划和处理方案幷采取有效地防护加固措施，综合考虑工程的现场情况、进度要求和土方施工方法以及分期分批施工工程的土方堆放和调运问题，划分并确定土方的最优调配区，减少重复倒运。2.1.2构筑物的定位桩需经检验核准后方可施工。2.1.3做好轴线定位的控制和校核，进行测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线与水准标志，龙门板应离开开挖坑边缘3.0m5.0m，经常查看校核加以保存，根据图纸复核轴线、标高、灰线等数据无误后方可开挖。2.1.4为了便于施工及有利于
5、基坑边坡稳定，土方开挖前先做好定位放线工作，及时配合基坑围护单位做好边坡及井点降水设备的布设，各级井点先预抽水45天，待坑内水位下降至作业面标高下1米后开始挖土。2.1.5按基坑围护图纸要求，沿基坑开挖面放好开挖边线，临基坑围护线放坡，放坡系数具体各断面详见基坑围护图。2.1.6根据我公司施工经验，布置两个挖点，根据挖土情况，在边坡稳定的情况下，每挖点再增加挖机。每个挖土点的运土车辆的行走路线铺临时钢板，不发生会车现象，且尽量减少行车路线的交叉，以求高效的运土。第二节 基坑开挖顺序2.2.1土方开挖：土方开挖外运安排在晚上7点之后到早上6点之前进行（具体视该地段的规定执行），白天进行边坡修理及
6、下部积土的转运归堆，使之溯水疏干，减少水份，利于公路运输。运输车辆以载重量15吨以上的自卸汽车，采用1.0-1.6立方米斗的挖掘机装土。2.2.2土方开挖的分层、方向和施工机械安排：基坑土方开挖量较大，根据现场实际情况，准备由远而近退行开挖施工。基坑边坡挖土详见下图2.2.2土方开挖由专人指挥，采取分层分段对称开挖。并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。当挖至标高接近基础底板标高时，边抄平边配合人工清槽，防止超挖，并按围护结构要求及时修整边坡及放坡，防止土方坍塌。防护桩体周围300土方采用人工清理，然后用挖机带走。2.2.3基坑开挖程序：测量放线切线分层开挖排、降水修坡整平
7、留足预留土层等，相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。 2.2.4在开挖土方时, 安排二人用经纬仪和水准仪进行轴线、中心点和桩的标高测量, 确保位置正确和开挖土方时不得超挖。2.2.5开挖过程中，施工人员应及时测量检查边坡；接近基底时，应测量定好基底平整面的准确标高，基底修整清理人员紧跟其后，保证开挖后基底平整准确、干净，技术人员及时配合有关部单位人员对基底土质进行鉴定验收，并做好地基验槽记录。2.2.6雨期施工时，基坑应分段进行开挖，并在基坑两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。2.2.7在基坑开挖过程中挖土不得
8、超挖，根据该基坑土层情况，开挖面高差应控制在2米内，并按不小于1：2放坡。坑底必须留50公分厚基土用人工铲除及修平。第三节机械配备配置1台挖掘机，视天气及交通与深度进展情况增减机械设备。第四节 施工降水与排水措施地下水控制方法可采取集水明排法、降水法、截水和回灌法等型式单独或组合使用。当因降水而危及基坑及周边环境安全时，宜采用截水或回灌法。本项目 基坑采用了降水法降低地下水位，在围护桩外围基坑四周设400降水井和一300降水观察 井，设潜水泵进行降水。坑内和坡顶周边做排水沟、集水井。将渗透水、地面水、雨水等有序的排出场外，防止浸泡基坑和边坡，保证支护结构泄水孔的长期畅通。（一）、降水井施工1、
9、本工程采用管井井点降水方法。2、管井布置方案拟沿保护桩四周布置（详图）3、井深22.5m，间距1822m。4、单井出水量每小时100吨。5、采用冲击钻进，一字冲击钻头，冲击成孔、泥浆护壁工艺，口径650mm，“一种口径，垂直成井、一道井管”的成井施工方法施工。钻孔内下入井管和滤水管，井管必须扶正安装，保证井管位于钻孔正中，以利于填砾厚度均匀。6、填砾：为保证抽水井中含砂量小，填砾粒径0.52cm，上部可填25cm粒径的砾石，以便节约。7、洗井、用空压机排浆；同时活塞拉洗。8、孔内下入外径为360mm，内径300mm的钢筋混凝土井管与滤水管（花管），滤水管长度1012.5米，如遇砂层部位，应下缠
10、丝水管。9、降水从开工至基础施工期间保证不间断作业。（二）基坑外降（排）水井措施1、在基坑外设置排水（截水）沟和集水井，堵截基坑外地表水流入基坑。基坑顶的排水沟：采用人工挖掘，砖砌断面200300的排水沟，沟底浇筑100厚的素混凝土，排水沟坡向集水井12%。设置沉砂井和沉淀池：沉砂井尺寸为400400800，沉淀池尺寸为200030001000。沉淀池内的积水经沉淀后排放到市政雨水管道。2、基坑周边设置砼硬地坪，防止地表水渗入基坑。3、基坑内的排水布置：土方开挖时，采用局部提前挖深降低本段（层）内的地下水位，使土方开挖顺利进行。（三）基坑排水处理措施1、随土方的开挖，在基坑边缘1.5m设置一圈
11、300400的排水沟。2、在井管中安放潜水泵降（排）水到基坑外的排水系统。3.开挖过程中，当碰到出现大量的地下水渗（流）入基坑时，特别是在靠近民房的部位，必须马上采取应急措施，视情况进行基坑加固及止水，不可盲目地进行抽水，防止由于大量抽水使建筑物基础下陷导致基坑边坡失稳。第三章 组织与协调管理及工期第一节 施工组织(一) 施工组织及管理机构人员安排1、 我们将本工程作为重点的工程项目来施工，实施质量管理体系，配备强有力的技术管理力量，成立精干的工程项目部，加强施工现场管理，调动战斗力强的施工队伍，投入完备的施工机械及足够的周转材料；以一流的素质，一流的实力和一流的管理水平，克服一切困难，在安全
12、施工的前提下，保证质量完成基坑工程。2、项目经理、副经理施工总负责 技术负责人 分项目施工员 质检员 安全员操作工人 技术员 资料员施工现场由项目经理、工程技术负责人、施工总负责人、各分项施工员等组成施工管理组，负责基坑施工安排、协调指挥，技术安全把关，处理施工过程中出现的各种问题。质量安全员负责质量、安全把关工作。3、工程管理网络施工现场项目部办公室文明施工组施工计划组质量监督组安全保卫组物资器材设备组财 务 组（二）、施工管理机构人员安排项目经理 曹兆燕技术负责人 郭冲施工员 何昌盛材料员 李育成 资料员 刘贺贺安全员 王连辉质量员 范峻人员职责：项目经理（副经理）：贯彻执行公司及甲方（包
13、括监理、质监等）的工作方针，组织协调解决各项工作中的内外事项，组织制定各类管理人员的职责权限和各项规章制度以及施工总安排。 工程技术负责人：贯彻执行施工验收规范，质量标准，现场把关，组织技术人员、工人开展项目攻关。 施工总负责：组织制定各类分项管理人员、生产班组的各项规章制度以及分项目施工组织安排，指挥生产作业。主要协调土方开挖和井点降水及边坡围护的施工。分项目施工员：负责按设计图纸、施工规范及操作规程进行施工。质检员：负责工程质量工作，开展日常质量检查工作，对各类施工人员技术教育。安全员：负责工程施工安全工作，开展日常安全检查工作，对各类施工人员安全技术教育。组织人员及时检查安全情况，边坡稳定情况全天候检测，并及时上报检测数据。技术员：负责施工测量，工程监测及各项施工措施的交底、检查工作。资料员：负责设计图纸、来往文件归档、施工进度、工程量的统计工作。在分阶段作业过程中，各工种、工序需密切配合，同时或穿插进行的工序，为避免各工种因配合或穿插问题导致影响工程质量及进度，基坑及周边道路等的安全应统一管理、统一指挥，有问题及时协调解决。第二节 工期安排每个工作面往两端分层退挖。将挖出来的土翻至后方,之后就地平整.第四章 基坑及周边建筑物施工监测第一节 监
