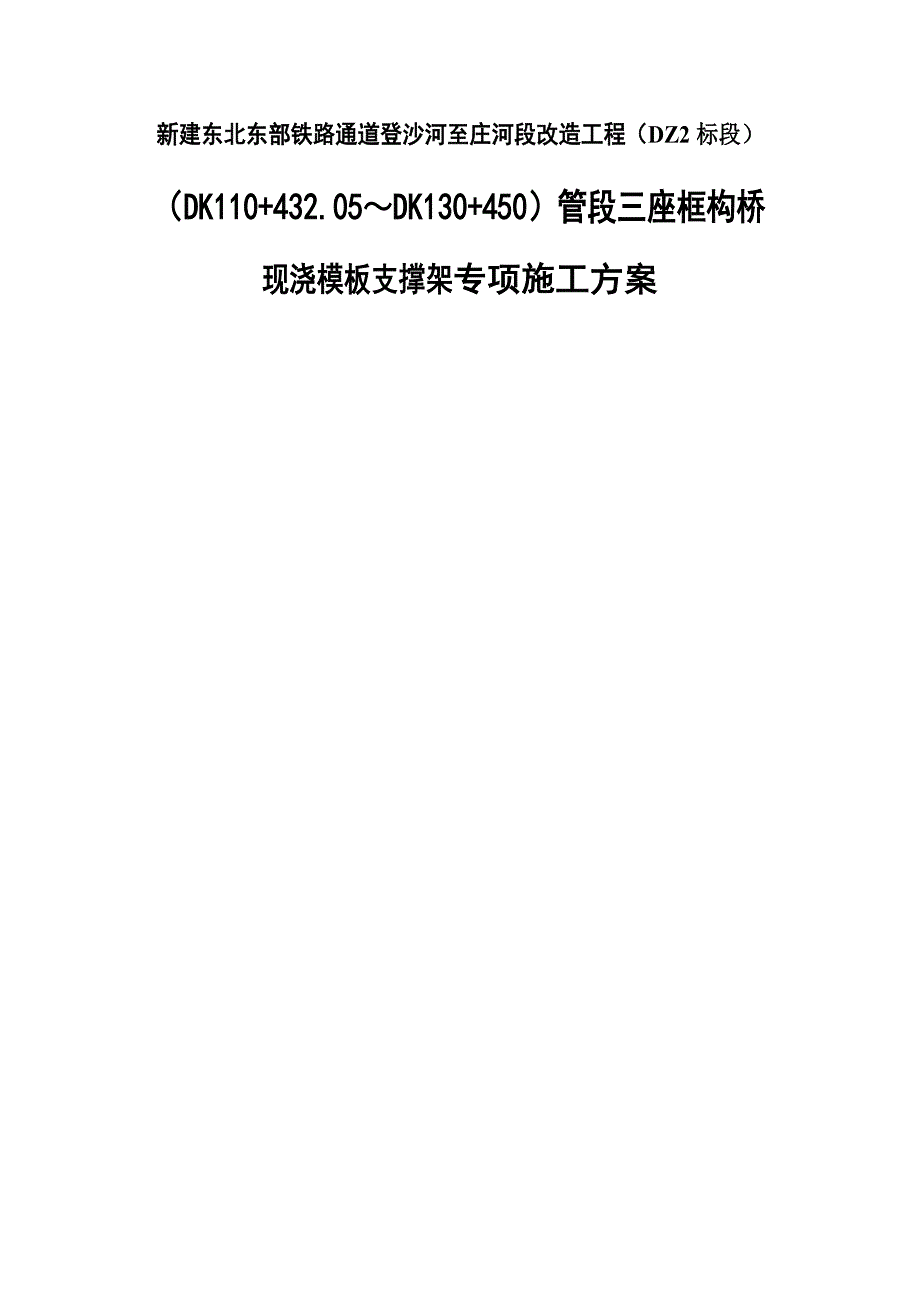

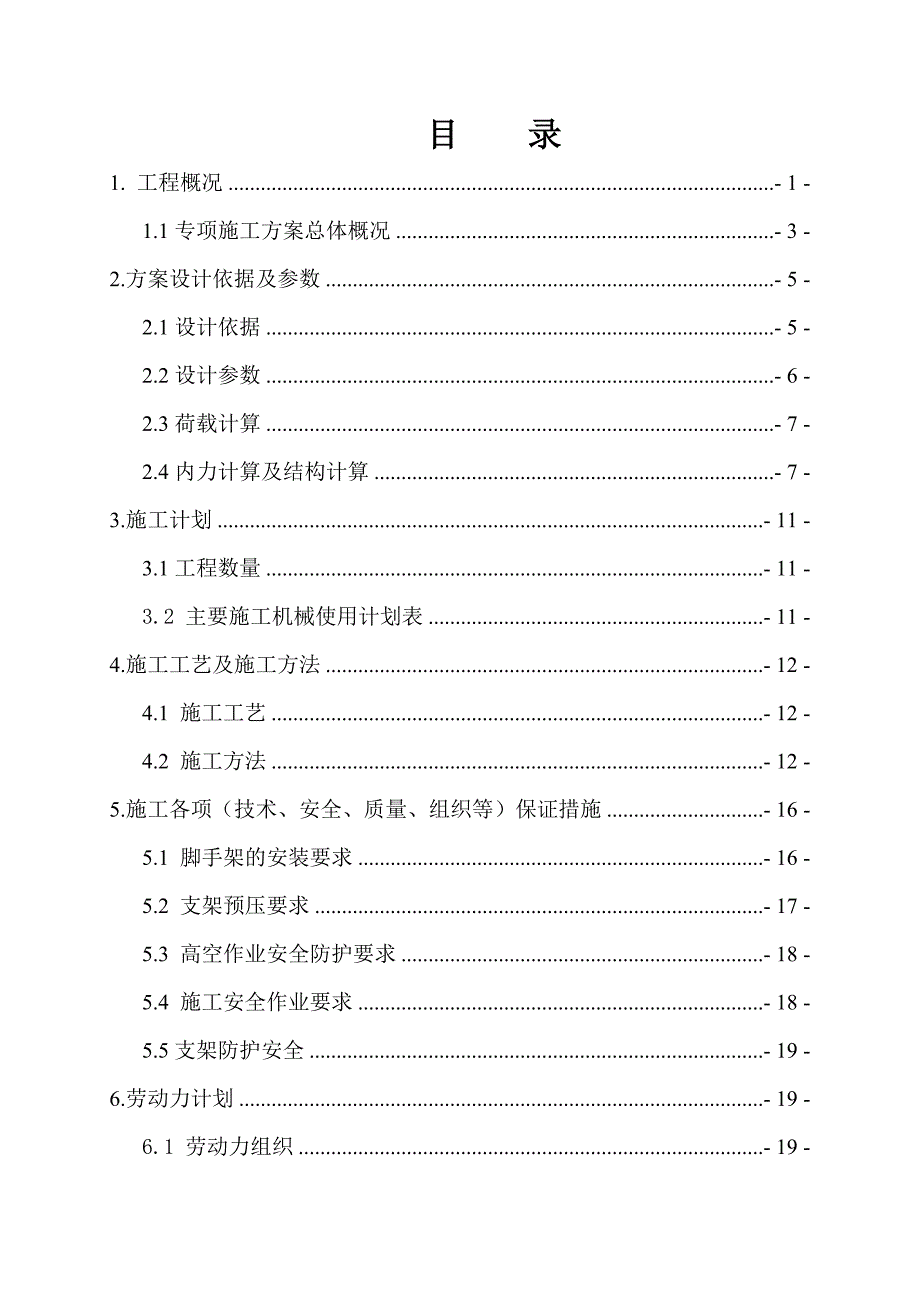

1、新建东北东部铁路通道登沙河至庄河段改造工程（DZ2标段）（DK110+432.05DK130+450）管段三座框构桥现浇模板支撑架专项施工方案目 录1. 工程概况- 1 -1.1专项施工方案总体概况- 3 -2.方案设计依据及参数- 5 -2.1设计依据- 5 -2.2设计参数- 6 -2.3荷载计算- 7 -2.4内力计算及结构计算- 7 -3.施工计划- 11 -3.1工程数量- 11 -3.2 主要施工机械使用计划表- 11 -4.施工工艺及施工方法- 12 -4.1 施工工艺- 12 -4.2 施工方法- 12 -5.施工各项（技术、安全、质量、组织等）保证措施- 16 -5.1 脚手

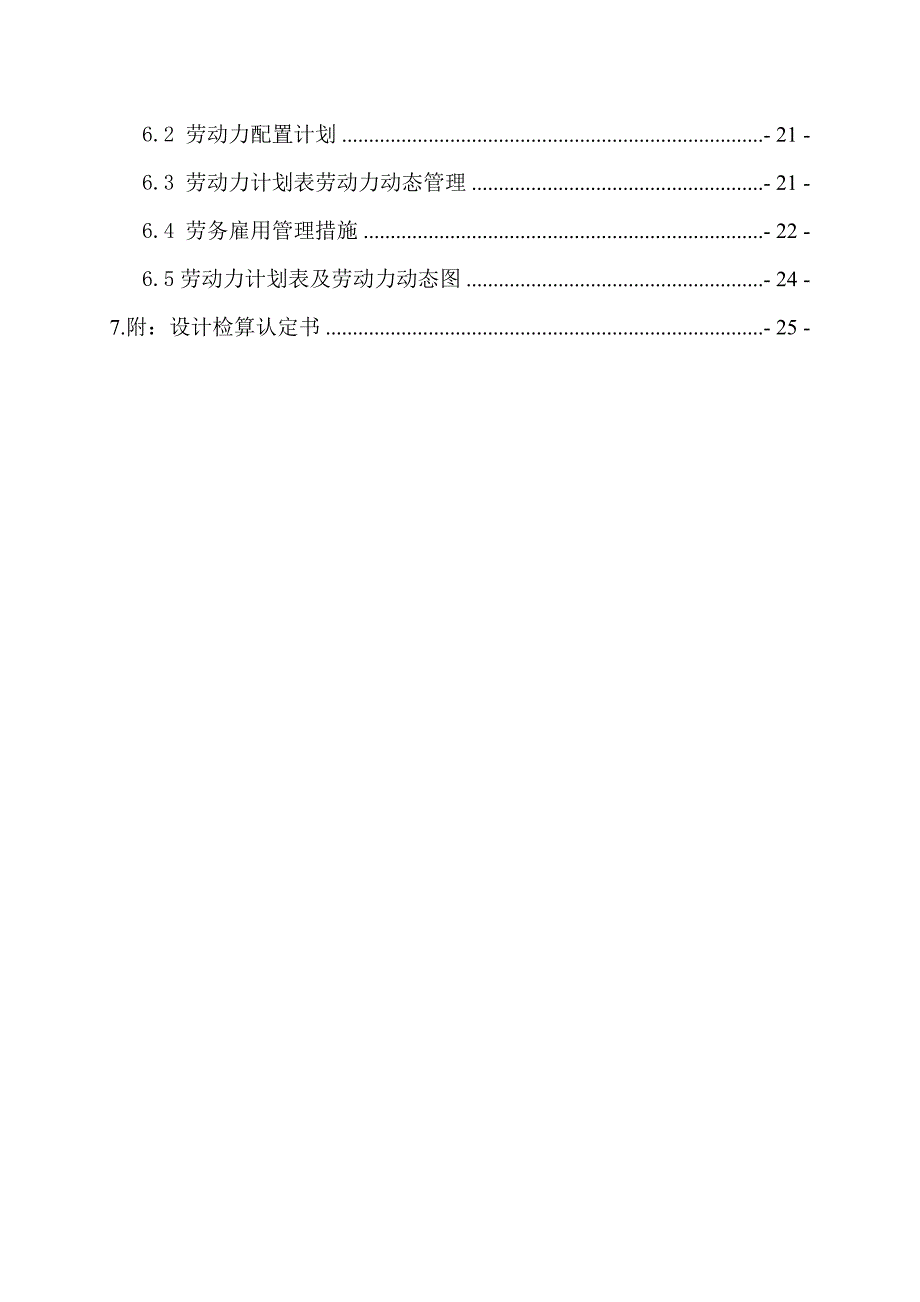

2、架的安装要求- 16 -5.2 支架预压要求- 17 -5.3 高空作业安全防护要求- 18 -5.4 施工安全作业要求- 18 -5.5支架防护安全- 19 -6.劳动力计划- 19 -6.1 劳动力组织- 19 -6.2 劳动力配置计划- 21 -6.3 劳动力计划表劳动力动态管理- 21 -6.4 劳务雇用管理措施- 22 -6.5劳动力计划表及劳动力动态图- 24 -7.附：设计检算认定书- 25 -1. 工程概况新建东北东部铁路通道登沙河至庄河段改造工程（DZ2标段），设计为双线客货共线铁路，设计速度目标值200km/h。铺设有碴轨道无缝线路，钢轨60kg/m。DZ2标段在DK126
3、+468.74m处跨越大连庄河市尖山镇村规划路。设计为新建一座（2-16）m钢筋混凝土框构中桥，施工方案采用现浇施工方案。本座框构中桥结构尺寸为：框构主体长度34.9m，框构主体跨度16m，结构跨度（2-16）m，顶板厚度1.0m，底板厚度1.20m，边墙厚度1.0m，中墙厚度0.90m，结构净高度8.3m。框构中桥总平面布置图如图1所示。图1、框构中桥总平面布置示意图框构中桥设计材料：框构主体采用C45混凝土；抗渗性不低于P10.挡墙采用C45混凝土。钢筋采用HRB335型钢筋。框构中桥的横断面结构示意图如图2所示，框构中桥的顺线路纵断面结构示意图如图3所示。图2、框构中桥的横断面结构示意图
4、图3、框构中桥的顺线路纵断面结构示意图改CZLDK117+762.54跨城子坦城庄联络线框构小桥：线路级别：本线公路框架桥，跨越城子坦城庄联络线。设计荷载：公路一级。DK126+772.91改城庄线框构小桥：线路级别：本线正线为双线客货共线铁路，设计速度目标值采用200km/h，本桥线间距为4.7794.782m。轨道标准：铺设无缝线路，钢轨60kg/m。轨道类别：桥上为有砟轨道。设计荷载：中-活载。地下水稳定水位深度0.8m。两座框构桥地下水对混凝土结构具氯盐侵蚀性，环境作用等级为L2。冻融循环等级为D3。1.1专项施工方案总体概况根据中华人民共和国住房和城乡建设部危险性较大的分部分项工程安
5、全管理办法200987号文的要求，针对本框构中桥的顶板钢筋混凝土现浇模板支撑架荷载较大的特点，对危险性较大的模板支撑架分项工程编制专项施工方案。本专项方案编制的主要内容包括满堂脚手架及顶上分布梁结构。其它模板安装、钢筋安装、混凝土浇筑不构成危险性较大，应按相关专业要求编制施工作业指导书。本框构中桥结构施工顺序为：先浇筑底板钢筋混凝土，然后依次浇筑边墙及中隔墙钢筋混凝土，最后支架上浇筑顶板钢筋混凝土。本方案是以顶板钢筋混凝土的浇筑为主要设计对象。本方案顶板现浇钢筋混凝土模板支撑架采用扣碗式满堂脚手架。支撑架支撑于已经浇筑完毕的底板上，基础承载能力不需要额外考虑。满堂支撑架采用现行标准483.5m
6、m扣碗式脚手架，横杆步距1.2m，立杆横桥洞方向布置间距【（20+330+1060+90）+（90+1060+330+20）】cm；横桥洞方向剪刀撑布置间距不大于4m，顺桥洞方向间距3.6m，并封闭成环，每层水平杆与两端立墙顶紧不少于4根。 满堂脚手架横桥洞布置结构如图4所示。图4、满堂脚手架横桥洞布置结构示意图满堂脚手架立杆顺桥洞方向布置，一律按90cm间距布置。剪刀撑布置间距一律按3.6m设置，横桥洞方向不得大于4m，并一律要求封闭成环。框构涵底板两端垫层适当加长，以满足外出2排脚手架支撑需要。顺桥洞方向布置结构如图5所示。图5、脚手架顺桥洞方向结构布置示意图脚手架柱顶布置一次主梁。一次主
7、梁采用150mm100mm方木楞。方木楞150mm高截面竖向放置。再上，直接铺设18mm竹胶板或者组合钢模板。本方案采用一次主梁（方木楞）结构。现场施工若采用增加二次方木楞结构，高度结构布置尺寸由现场自行调整。2.方案设计依据及参数2.1设计依据2.1.1新建铁路东北东部铁路通道登沙河至庄河段改造工程施工图（DK126+468.7）（216.0）m规划路框构中桥设计图（登庄施桥-40）。2.1.2客货共线铁路桥涵工程施工技术指南（TZ203-2008）；2.1.3铁路桥涵工程施工安全技术规程（TB-10303-2009、J946-2009）；2.1.4铁路桥涵工程施工质量验收标准；2.1.5【
8、JGJ166-2008】建筑施工碗扣式钢管脚手架安全技术规范；2.1.6【JGJ162-2008】建筑施工模板安全技术规范；2.1.7【GB50017-2003】钢结构设计规范；2.1.8客运专线铁路桥涵工程施工技术规范（Q/ZTG21300-2006）；2.1.9木结构设计规范（TB10203-2002）；2.2设计参数2.2.1 钢材弹性模量E=2.05105MPa；2.2.2 Q235钢材抗拉、抗压设计控制强度f=205MPa，剪切强度fv=125MPa；2.2.3 钢筋混凝土重度rc=26.5KN/m3；2.2.4 结构安全系数K=1.3；2.2.5 二次分配梁允许挠度【】=L/500
9、；2.2.6 恒载系数1.2，活载系数1.4。2.2.7 施工人员及机械活载约1.0kN/m2。（参照【JGJ166-2008】规范）。2.2.8 模板重量q=2.5kN/m2。竹胶模板、木框架，参考【JGJ162-2008】建筑施工模板安全技术规范取值。2.2.9 483.5mm钢管，钢管、顶托、底板均采用Q235A钢材，弹性模量E=，抗拉、抗压和抗弯强度f=205Mpa,抗剪强度；483.5mm钢管力学特征为：截面积A=4.89cm2， 惯性矩Ix=Iy=12.15cm4，抵抗矩w=5.078cm3，回转半径i=1.578cm。考虑目前脚手架租赁市场大多非标产品。常见的脚手架规格为423.
10、0mm钢管，其对应的力学特征为：截面积A=3.7cm2， 惯性矩Ix= 7.03cm4，回转半径i=1.38cm。2.3荷载计算本框构中桥为双孔（洞）结构，每孔（洞）支撑面积为横桥16m、顺桥16m，支撑顶板厚度h=1.0m。顶板C45钢筋混凝土。2.3.1 结构恒载：永久结构均布恒载：q1=rch=26.5kN/m2；2.3.2 模板均布荷载：q2=1.5 KN/m2，（参考【JGJ162-2008】建筑模板规范规定，按组合钢模估算）；2.3.3 支架结构恒载：q3=0KN/m2，（参考【JGJ166-2008】脚手架规范规定，支架高度不足10m高，可不计支架重量）；2.3.4 施工人员及机
11、械活线荷载：q4=1 KN/m2，（参考【JGJ166-2008】脚手架规范规定取值）；2.3.5 支架设计计算荷载：q=1.2（q1+q2+q3）+1.4q3=35kN/m2；2.4内力计算及结构计算2.4.1计算脚手架每根支撑杆承载能力脚手架采用标准422.5mm钢管，Q235B钢材。其强度及截面特征如表1。表1 扣碗脚手架强度指标及物理特征P235A钢材抗拉、抗压和抗弯强度设计值205（N/mm2）弹性模量2.05105脚手架钢管截面特征外径（mm）壁厚（mm）截面积（cm2）截面惯性矩（cm4）回转半径（cm）423.03.687.031.38框构内净高支架高度8.3m，横桥向宽度16
12、m，不属于高宽比失调的窄支架，不进行高宽比失调折减。用局部承压能力代替整体承载能力。水平杆步距按1.2m设计。横杆与立杆的连接点视为铰接，顶托杆不大于0.6m、地脚杆不大于0.2m。最大受压段为1.2m，其长细比=87.0100，属于短压杆。对应折减系数=0.736。则单根支撑柱的允许承载能力为：R=K1K2fA=31.9kN/根：公式中：K1重复使用的钢管，折旧系数取0.8；K2使用变形及安装轴线偏差折减系数，取0.7。2.4.2 计算横向脚手架的布置间距1m2顶板需要支撑的脚手杆数量：n=1.1根/m2。施工布置：选择顺桥洞布置间距a=90cm、横桥洞布置间距b=60cm。实际布置每1m2
13、布置n=1.85根/m2，安全储备系数K=1.68，大于1.3，安全储备满足要求。2.4.3 验算顶层一次主梁强度 计算方木楞的内力顶层一次主梁采用150mm100mm方木楞。顺桥洞方向布置，最大间距a=90cm，被支撑的最大跨度b=90cm。一次主梁方木楞46m长，属于多等跨超静定连续梁，被支撑的跨度与脚手架的顺桥洞布置距离相等，即等跨支撑间距b=90cm，连续跨度为46跨。按全断面受载整体核算，横断面计算荷载Q=bq=31.5KN/m。按多等跨超静定连续梁计算内力，一次主梁（方木）的内力计算简图如图6所示。图6、一次主梁（方木楞）的内力计算简图如图6所示，方木楞整体的最大剪力Tmax=14
14、.2KN，最大弯矩Mmax=2.2KN-m。二次分布梁方木楞属于多跨超静定连续结构，依据多跨超静定结构三弯矩方程求解列方程为：（1）已知条件：L1=L2=Ln=90cm Mn-1=Mn=Mn+1；A=B简化方程（1）得：6LMn=-12An；An=0.96求解：M=-2.2KN-m 验算方木楞强度方木楞采用方木150100mm，150mm方向竖向放置，强度采用木结构设计规范（GB50005-2003）中的TC17木材，木材物理力学性质如表号2所示。表号2 木材的强度设计值和弹性模量（N/mm2）150100mm方木的截面惯性矩：=2813cm4，横截面积：A=150cm2。最大弯曲内力：=5.9MPa，小于木材的允许强度（-为木材顺纹抗拉抗压强度，查表取10Mpa），强度满足要求。强度储备安全系数K=1.7. 最大剪切应力：=1.0Mpa，=1.6Mpa（查木结构设计规范，满足要求。 验算下弯挠度实际挠度=0.35mm，小于b/5001.8mm，二次分配梁的刚度满足要求。公式中：E为木材的弹性模量，查表取E=10000（N/mm2）。2.4.4 竹胶板强度验算采用加厚型竹胶板，强度满足要求，计算过程略。3.施工计划3.1工程数量（见表3）表3 一孔16m框构涵模板支撑架工程数量表杆件编号规格单位重量（kg/根）数量（根）合计重量（kg）上顶托6
