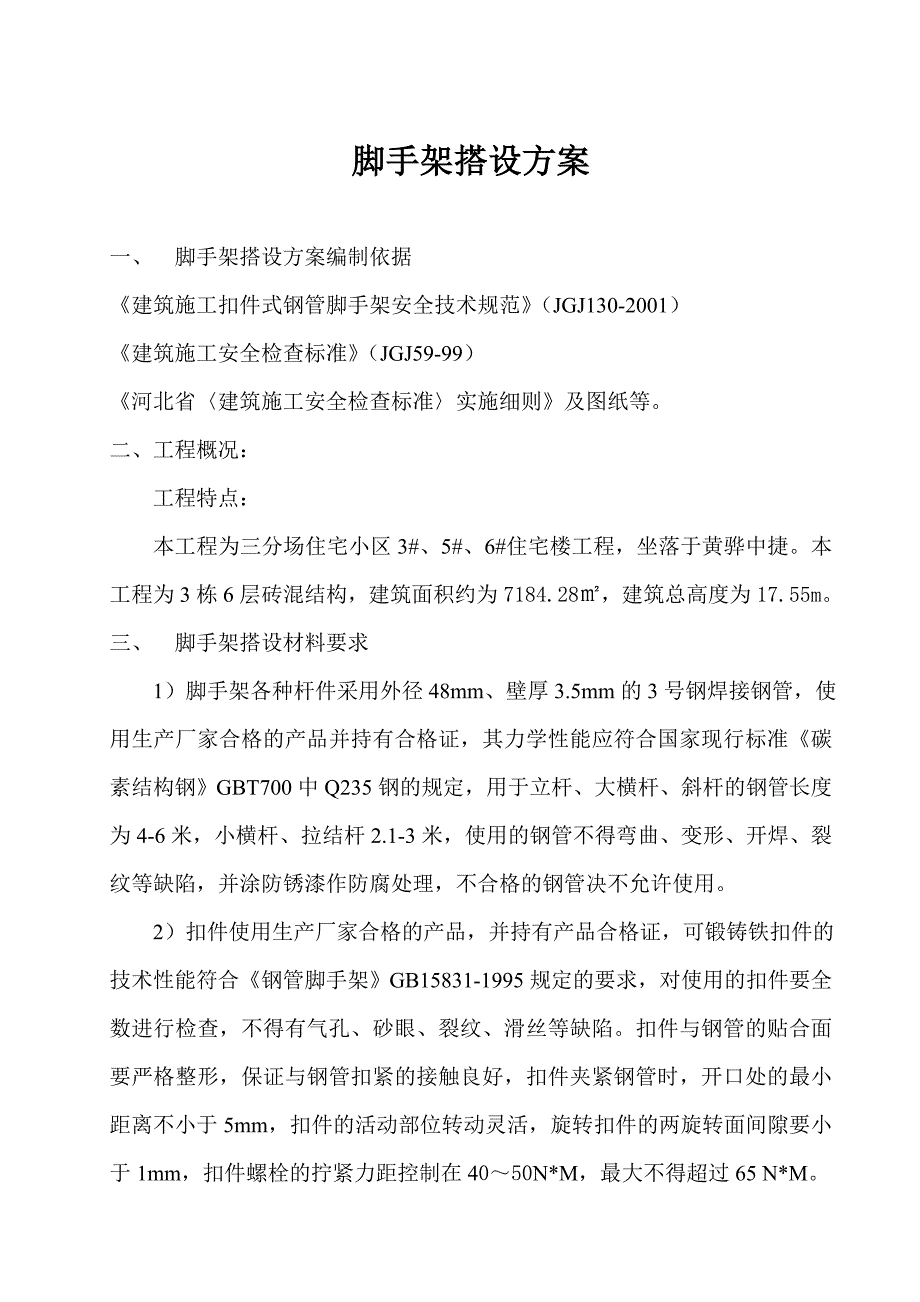

1、脚手架搭设方案一、 脚手架搭设方案编制依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)建筑施工安全检查标准(JGJ59-99)河北省建筑施工安全检查标准实施细则及图纸等。二、工程概况:工程特点:本工程为三分场住宅小区3#、5#、6#住宅楼工程,坐落于黄骅中捷。本工程为3栋6层砖混结构,建筑面积约为7184.28,建筑总高度为17.55m。三、脚手架搭设材料要求 1)脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管,使用生产厂家合格的产品并持有合格证,其力学性能应符合国家现行标准碳素结构钢GBT700中Q235钢的规定,用于立杆、大横杆、斜杆的钢管长度为4-6米,

2、小横杆、拉结杆2.1-3米,使用的钢管不得弯曲、变形、开焊、裂纹等缺陷,并涂防锈漆作防腐处理,不合格的钢管决不允许使用。 2)扣件使用生产厂家合格的产品,并持有产品合格证,可锻铸铁扣件的技术性能符合钢管脚手架GB15831-1995规定的要求,对使用的扣件要全数进行检查,不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形,保证与钢管扣紧的接触良好,扣件夹紧钢管时,开口处的最小距离不小于5mm,扣件的活动部位转动灵活,旋转扣件的两旋转面间隙要小于1mm,扣件螺栓的拧紧力距控制在4050N*M,最大不得超过65 N*M。3)脚手板采用厚度50mm竹脚手板,宽度为300mm,凡是腐朽、

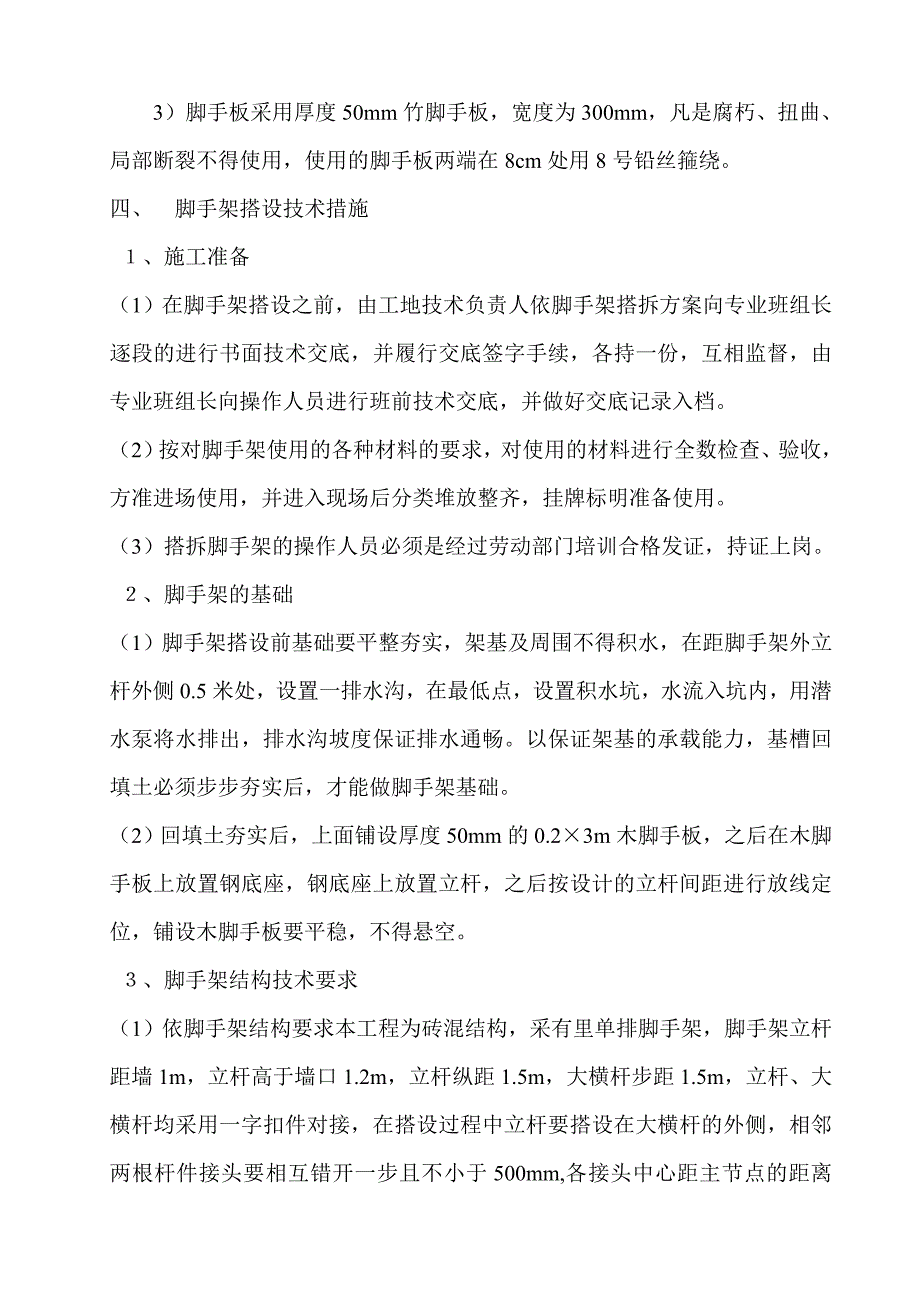

3、扭曲、局部断裂不得使用,使用的脚手板两端在8cm处用8号铅丝箍绕。四、脚手架搭设技术措施 、施工准备(1)在脚手架搭设之前,由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底,并履行交底签字手续,各持一份,互相监督,由专业班组长向操作人员进行班前技术交底,并做好交底记录入档。(2)按对脚手架使用的各种材料的要求,对使用的材料进行全数检查、验收,方准进场使用,并进入现场后分类堆放整齐,挂牌标明准备使用。(3)搭拆脚手架的操作人员必须是经过劳动部门培训合格发证,持证上岗。 、脚手架的基础(1)脚手架搭设前基础要平整夯实,架基及周围不得积水,在距脚手架外立杆外侧0.5米处,设置一排水

4、沟,在最低点,设置积水坑,水流入坑内,用潜水泵将水排出,排水沟坡度保证排水通畅。以保证架基的承载能力,基槽回填土必须步步夯实后,才能做脚手架基础。(2)回填土夯实后,上面铺设厚度50mm的0.23m木脚手板,之后在木脚手板上放置钢底座,钢底座上放置立杆,之后按设计的立杆间距进行放线定位,铺设木脚手板要平稳,不得悬空。 、脚手架结构技术要求(1)依脚手架结构要求本工程为砖混结构,采有里单排脚手架,脚手架立杆距墙1m,立杆高于墙口1.2m,立杆纵距1.5m,大横杆步距1.5m,立杆、大横杆均采用一字扣件对接,在搭设过程中立杆要搭设在大横杆的外侧,相邻两根杆件接头要相互错开一步且不小于500mm,各

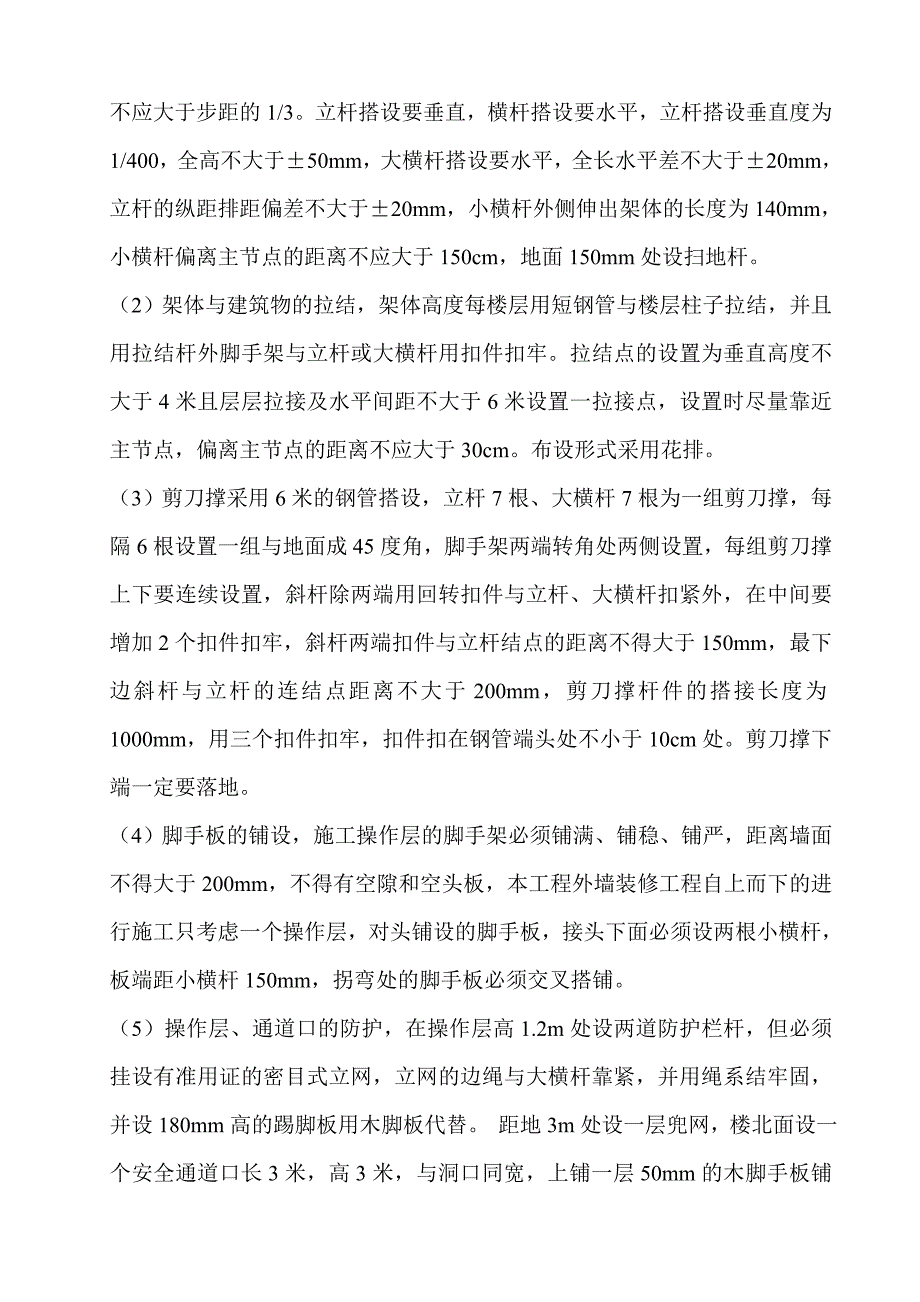

5、接头中心距主节点的距离不应大于步距的1/3。立杆搭设要垂直,横杆搭设要水平,立杆搭设垂直度为1/400,全高不大于50mm,大横杆搭设要水平,全长水平差不大于20mm,立杆的纵距排距偏差不大于20mm,小横杆外侧伸出架体的长度为140mm,小横杆偏离主节点的距离不应大于150cm,地面150mm处设扫地杆。(2)架体与建筑物的拉结,架体高度每楼层用短钢管与楼层柱子拉结,并且用拉结杆外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于4米且层层拉接及水平间距不大于6米设置一拉接点,设置时尽量靠近主节点,偏离主节点的距离不应大于30cm。布设形式采用花排。(3)剪刀撑采用6米的钢管搭设,

6、立杆7根、大横杆7根为一组剪刀撑,每隔6根设置一组与地面成45度角,脚手架两端转角处两侧设置,每组剪刀撑上下要连续设置,斜杆除两端用回转扣件与立杆、大横杆扣紧外,在中间要增加2个扣件扣牢,斜杆两端扣件与立杆结点的距离不得大于150mm,最下边斜杆与立杆的连结点距离不大于200mm,剪刀撑杆件的搭接长度为1000mm,用三个扣件扣牢,扣件扣在钢管端头处不小于10cm处。剪刀撑下端一定要落地。(4)脚手板的铺设,施工操作层的脚手架必须铺满、铺稳、铺严,距离墙面不得大于200mm,不得有空隙和空头板,本工程外墙装修工程自上而下的进行施工只考虑一个操作层,对头铺设的脚手板,接头下面必须设两根小横杆,板

7、端距小横杆150mm,拐弯处的脚手板必须交叉搭铺。(5)操作层、通道口的防护,在操作层高1.2m处设两道防护栏杆,但必须挂设有准用证的密目式立网,立网的边绳与大横杆靠紧,并用绳系结牢固,并设180mm高的踢脚板用木脚板代替。 距地3m处设一层兜网,楼北面设一个安全通道口长3米,高3米,与洞口同宽,上铺一层50mm的木脚手板铺严并挂标识牌。(6)脚手架体与建筑物之间封闭办法:密目网垂直封闭,密目网的质量要求: 密目网要四证齐全,要有阻燃性能,其续燃,阴燃时间均不得大于4秒。要符合GB16909的规定。 每10CM10CM100CM2的面积上,有2000以上网目。密目网贯穿试验:做耐贯穿试验时,将

8、网与地面成30度夹角拉平,在其中心上方3米处,用5KG重的钢管(管径48mm)垂直自由落下,不穿透即为合格产品。密目网的绑扎方法:用14#铅丝将密目网绑扎至立杆或大横杆上,使网与架体牢固的连接在一起。系蝇的材质应符合GB16909的规定。兜网封闭:用大眼安全网(平网)将脚手架与建筑之间封闭起来,二层处设置一道平网,每隔10米封闭一道。(7)外脚手架搭设顺序本工程脚手架搭设自下而上进行,立杆垫板铺完后由楼的一侧开始排尺,在垫板上用粉笔画出立杆轴心线,然后在垫板上摆放标准底座及扫地杆竖立杆(随即立杆与扫地杆用直角扣件扣紧)装扫地小横杆安第一步大横杆安装第一步小横杆校正立杆设第一排拉结点安第二步大横

9、杆第二步小横杆.以此类推,搭设高度步大横杆时安装剪刀和横向支撑杆。五、脚手架检查和验收搭设时随施工进度进行交底,在检查验收时随进度分段搭设验收,经验收合格后方能交付使用,并履行交验签字手续入档,脚手架参加验收人员:主管工长、技术员、架子工、班组长和专职安全员。六、脚手架使用、维护、保养技术措施 、设专人每天对脚手架进行巡回检查,检查立杆、垫板有无下沉、松动,架体所有扣件有无滑扣、松动,架体各部构件是否完整齐全。 、作好脚手架基础排水,下雨过后要对脚手架架体基础进行全面检查,严禁脚手架基底积水下沉。 、操作层施工荷载不得超过3000N平方米,不得将横杆支撑、缆风绳等固定在脚手架上,严禁在脚手架上

10、悬挂重物。 、严禁任何人任意拆除脚手架上任何部件。 、遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业,在复工前必须检查无问题后方可继续作业。七、脚手架搭设时注意事项 1、外径48mm与51mm的钢管及木楞严禁混合使用。 2、主节点处,固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于150mm。 3、各杆件端头伸出扣件盖板边缘的长度不小于140mm。 4、对接扣件的开口应朝向架子的内侧,螺栓朝上,直角扣件的开口不得朝下,以确保安全。 5、上架作业人员必须持证上岗,戴好安全帽,系好安全带。 6、严格按搭设方案施工;连墙件和剪刀撑应及时设置,不得滞后超过两步。

11、7、在搭设过程中,应注意调整脚手架的垂直度,最大允许偏差100mm.模板施工方案一、模板施工方案编制依据建筑施工安全检查标准(JGJ59-99)、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)河北省建筑施工安全检查标准实施细则等。二、工程概况:工程特点:本工程为三分场住宅小区3#、5#、6#住宅楼工程,坐落于黄骅中捷。本工程为3栋6层砖混结构,建筑面积约为7184.28,建筑总高度为17.55m。三、模板安装概况 本工程模板需用量较大,柱用竹胶板模,圈梁用木模,侧模用木模。支撑采用48钢管,钢管符合国家现行规范A3钢的标准。梁板支撑用满堂48钢管,为保证梁柱断面尺寸,梁柱内设直

12、径6.5钢筋,两端焊铁板打孔拉杆,板底模起拱高度0.3 。四、模板安装前的准备工作 、模板安装前由项目技术负责人向作业班组长做书面安全技术交底,再由作业班组长向操作人员进行安全技术交底和安全教育,有关施工及操作人员应熟悉施工图及模板工程的施工设计。 、施工现场设可靠的能满足模板安装和检查需用的测量控制点。 、现场使用的模板及配件应按规格和数量逐项清点和检查,未经修复的部件不得使用。 、钢模板安装前应涂刷脱膜剂。 、梁和现浇板模板的支柱支设在土壤地面时,应将地面事先整平夯实,并准备柱底垫板,立柱间要横向拉接牢固。 、竖向模板的安装底面应平整坚实,并采取可靠的定位措施,竖向模板应按施工设计要求预埋

13、支承锚固件。 五、模板安装安全技术措施 、模板的安装必须按模板的施工设计进行,严禁任意变动。 、配件必须装插牢固,支柱和斜撑下的支承面应平整垫实,并有足够的受力面积,支撑件应着力于外钢楞,予埋件与预留孔洞必须位置准确,安设牢固。基础模板必须支拉牢固,防止变形,侧模斜撑的底部应加设垫木。柱子模板的底面应找平,下端应与事先做好的定位基准靠紧垫平,在柱上继续安装模板时,模板应有可靠的支撑点,其平直度应进行校正。 、下层楼板结构的强度,当达到能承受上层模板,支撑和新浇砼的重量时,方可进行,否则下层楼板结构的支撑系统不能拆除,同时上下支柱应在同一垂直线上。 、模板及其支撑系统在安装过程中,必须设置临时固

14、定设施,严防倾覆,支柱全部安装完毕后,应及时沿横向和纵向加设水平撑和垂直剪刀撑,并与支柱固定牢靠,当支柱高度小于米时,水平撑应设上下两道,两道水平撑之间,在纵、横向加设剪刀撑,支撑杆接长使用时,接头不能超过两个,且应采用辅助支柱来保证接头的承力和稳定。5、支架立杆竖直设置,下部严禁垫砖及其它易碎物,2M高度的垂直允许偏差为15mm。6、当梁模板支架立杆采用单根立杆时立杆应设在梁模板中心线处,其偏心距不大于25MM。7、满堂模板四边与中间每隔四排支架立杆设置一道纵向剪刀撑,由底至顶连接续设置。8、支模应按施工工序进行,模板没有固定前,不得进行下道工序。9、支设立柱模板和梁模板时,必须搭设施工层。

15、脚手板铺严,外侧设防护栏杆,不准站在柱模板上操作和在梁模板上行走,更不允许利用拉杆支撑攀登上下。10、现浇板模板安装就位时,要在支架搭设稳固,板下横楞与支架连接牢固后进行。11、五级以上大风,必须停止模板的安装工作。12、模板安装完毕,必须进行检查验收后,方可浇筑砼,验收单内容要量化。 五、模板拆除安全技术措施、模板拆除前必须确认砼强度达到规定,并经拆模申请批准后方可进行,要有砼强度报告,砼强度未达到规定,严禁提前拆模。、模板拆除前应向操作班组进行安全技术交底,在作业范围设安全警戒线并悬挂警示牌,拆除时派专人(监护人)看守。、模板拆除的顺序和方法:按先支的后拆,后支的先拆,先拆不承重部分,后拆承重部分,自上而下的原则进行。 4、在拆模板时,要有专人指挥和切实的安全措施,并在相应的部位设置工作区,严禁非操作人员进入作业区。5、工作前要事先检查所使用的工具是否牢固,搬手等工具必须用绳链系挂在身上,工作时思想要集中,防止钉子扎脚和从空中滑落。6、遇六级以上大风时,要暂停室外的高处作业
