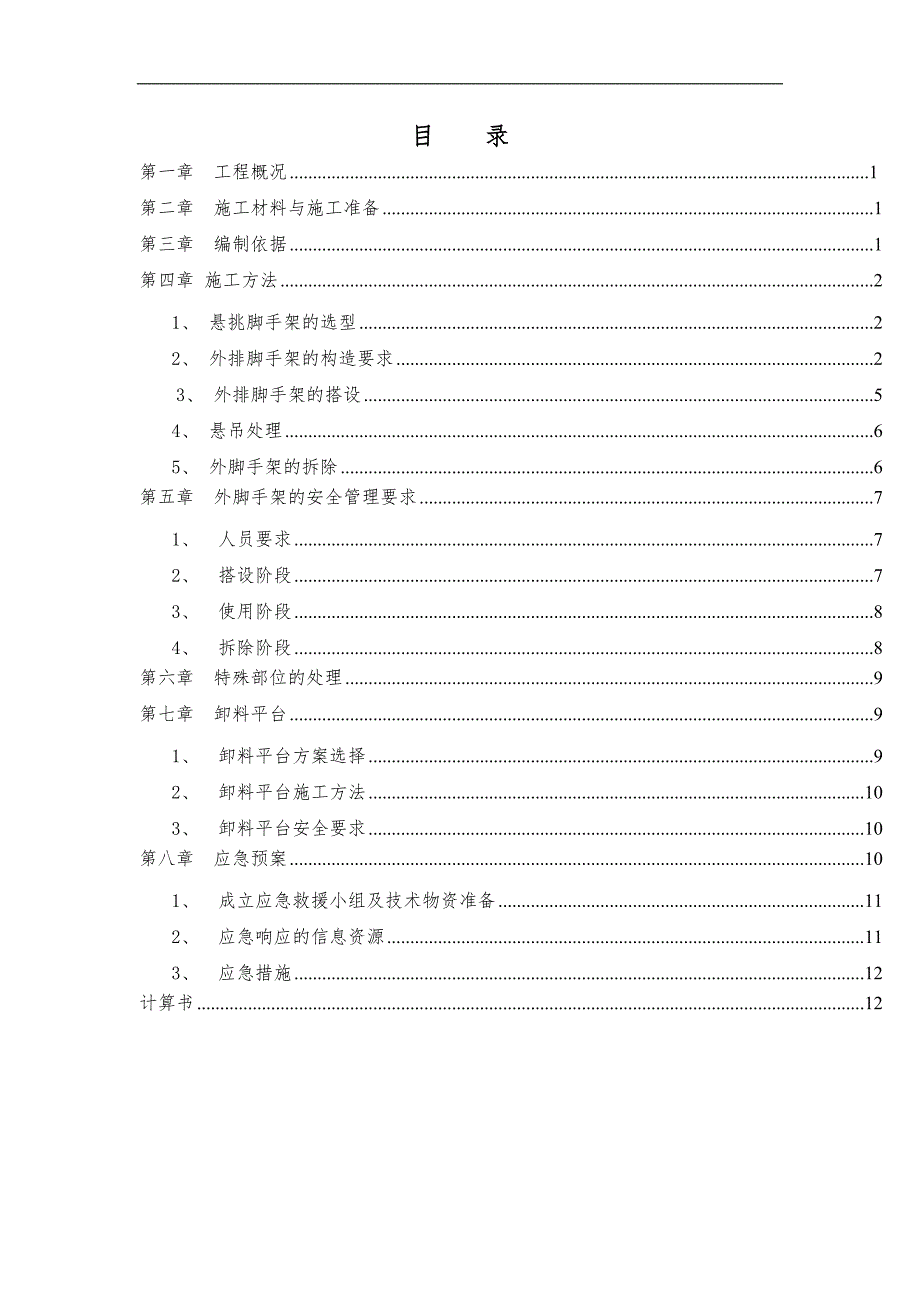

1、目 录第一章 工程概况1 第二章 施工材料与施工准备1第三章 编制依据1第四章 施工方法21、 悬挑脚手架的选型22、 外排脚手架的构造要求23、 外排脚手架的搭设54、 悬吊处理65、 外脚手架的拆除6第五章 外脚手架的安全管理要求71、 人员要求72、 搭设阶段73、 使用阶段84、 拆除阶段8第六章 特殊部位的处理9第七章 卸料平台91、 卸料平台方案选择92、 卸料平台施工方法103、 卸料平台安全要求10第八章 应急预案101、 成立应急救援小组及技术物资准备112、 应急响应的信息资源113、 应急措施12计算书12 第一章 工程概况1、本工程为广东佛山市盈奥投资发展有限公司投资的

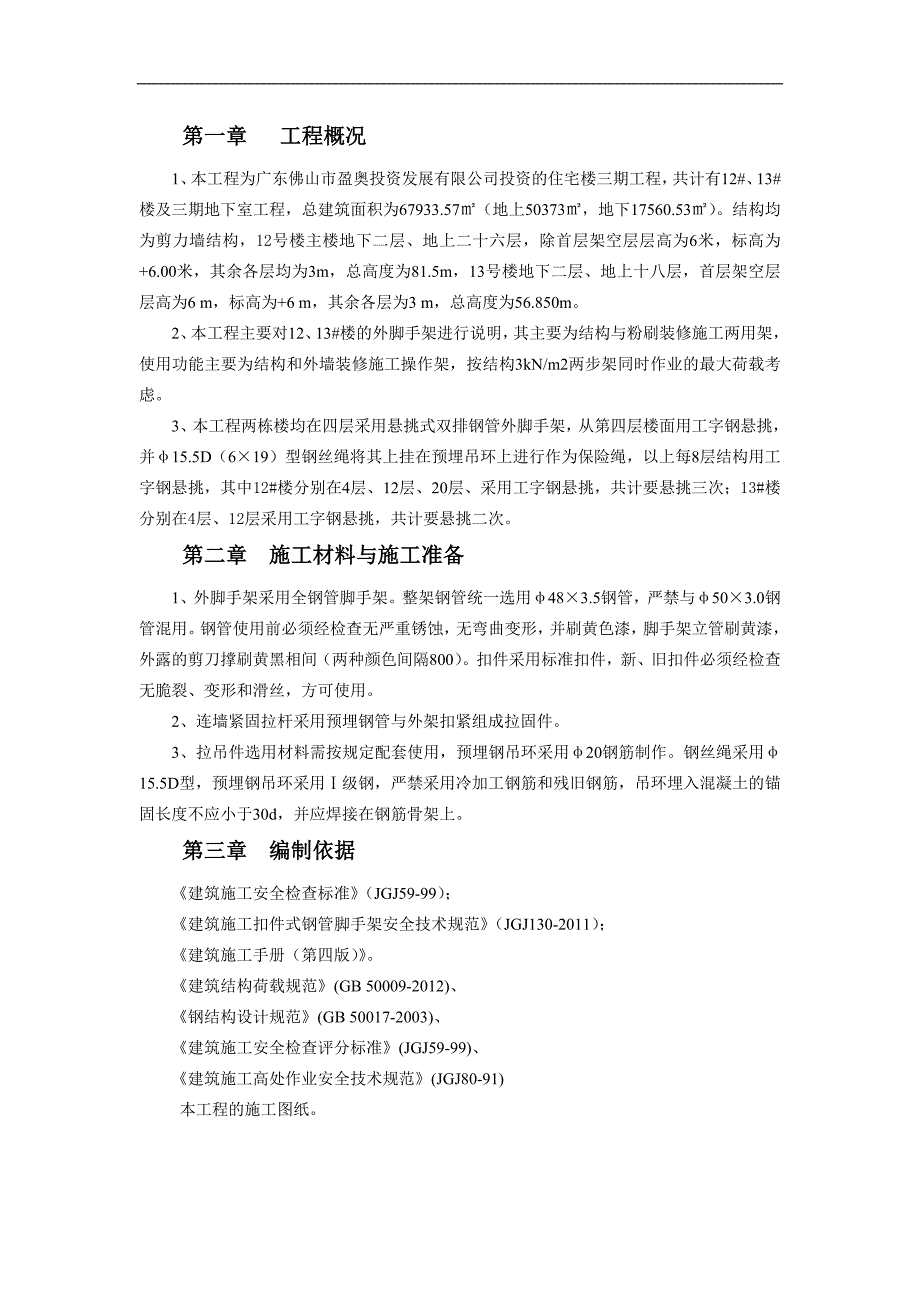

2、住宅楼三期工程,共计有12#、13#楼及三期地下室工程,总建筑面积为67933.57(地上50373,地下17560.53)。结构均为剪力墙结构,12号楼主楼地下二层、地上二十六层,除首层架空层层高为6米,标高为+6.00米,其余各层均为3m,总高度为81.5m,13号楼地下二层、地上十八层,首层架空层层高为6 m,标高为+6 m,其余各层为3 m,总高度为56.850m。2、本工程主要对12、13#楼的外脚手架进行说明,其主要为结构与粉刷装修施工两用架,使用功能主要为结构和外墙装修施工操作架,按结构3kN/m2两步架同时作业的最大荷载考虑。3、本工程两栋楼均在四层采用悬挑式双排钢管外脚手架,

3、从第四层楼面用工字钢悬挑,并15.5D(619)型钢丝绳将其上挂在预埋吊环上进行作为保险绳,以上每8层结构用工字钢悬挑,其中12#楼分别在4层、12层、20层、采用工字钢悬挑,共计要悬挑三次;13#楼分别在4层、12层采用工字钢悬挑,共计要悬挑二次。第二章 施工材料与施工准备1、外脚手架采用全钢管脚手架。整架钢管统一选用483.5钢管,严禁与503.0钢管混用。钢管使用前必须经检查无严重锈蚀,无弯曲变形,并刷黄色漆,脚手架立管刷黄漆,外露的剪刀撑刷黄黑相间(两种颜色间隔800)。扣件采用标准扣件,新、旧扣件必须经检查无脆裂、变形和滑丝,方可使用。2、连墙紧固拉杆采用预埋钢管与外架扣紧组成拉固件

4、。3、拉吊件选用材料需按规定配套使用,预埋钢吊环采用20钢筋制作。钢丝绳采用15.5D型,预埋钢吊环采用级钢,严禁采用冷加工钢筋和残旧钢筋,吊环埋入混凝土的锚固长度不应小于30d,并应焊接在钢筋骨架上。第三章 编制依据建筑施工安全检查标准(JGJ59-99);建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011);建筑施工手册(第四版)。建筑结构荷载规范(GB 50009-2012)、钢结构设计规范(GB 50017-2003)、建筑施工安全检查评分标准(JGJ59-99)、建筑施工高处作业安全技术规范(JGJ80-91) 本工程的施工图纸。第四章 施工方法1、悬挑脚手架的选型采用I1

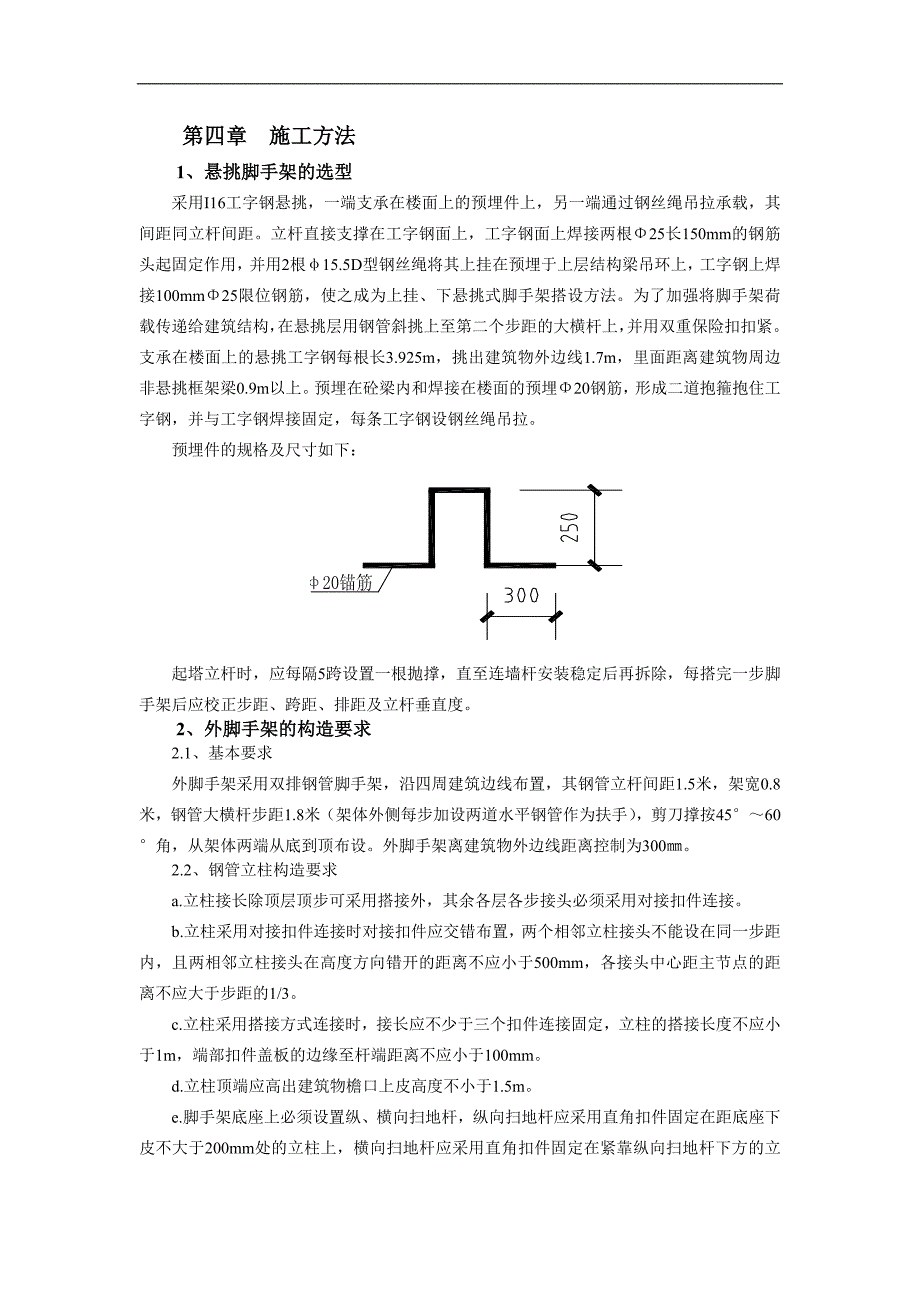

5、6工字钢悬挑,一端支承在楼面上的预埋件上,另一端通过钢丝绳吊拉承载,其间距同立杆间距。立杆直接支撑在工字钢面上,工字钢面上焊接两根25长150mm的钢筋头起固定作用,并用2根15.5D型钢丝绳将其上挂在预埋于上层结构梁吊环上,工字钢上焊接100mm25限位钢筋,使之成为上挂、下悬挑式脚手架搭设方法。为了加强将脚手架荷载传递给建筑结构,在悬挑层用钢管斜挑上至第二个步距的大横杆上,并用双重保险扣扣紧。支承在楼面上的悬挑工字钢每根长3.925m,挑出建筑物外边线1.7m,里面距离建筑物周边非悬挑框架梁0.9m以上。预埋在砼梁内和焊接在楼面的预埋20钢筋,形成二道抱箍抱住工字钢,并与工字钢焊接固定,每

6、条工字钢设钢丝绳吊拉。预埋件的规格及尺寸如下:起塔立杆时,应每隔5跨设置一根抛撑,直至连墙杆安装稳定后再拆除,每搭完一步脚手架后应校正步距、跨距、排距及立杆垂直度。2、外脚手架的构造要求2.1、基本要求外脚手架采用双排钢管脚手架,沿四周建筑边线布置,其钢管立杆间距1.5米,架宽0.8米,钢管大横杆步距1.8米(架体外侧每步加设两道水平钢管作为扶手),剪刀撑按4560角,从架体两端从底到顶布设。外脚手架离建筑物外边线距离控制为300。2.2、钢管立柱构造要求a.立柱接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。b.立柱采用对接扣件连接时对接扣件应交错布置,两个相邻立柱接头不能

7、设在同一步距内,且两相邻立柱接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3。c.立柱采用搭接方式连接时,接长应不少于三个扣件连接固定,立柱的搭接长度不应小于1m,端部扣件盖板的边缘至杆端距离不应小于100mm。d.立柱顶端应高出建筑物檐口上皮高度不小于1.5m。e.脚手架底座上必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。2.3、钢管水平杆构造要求a.纵向水平杆设于横向水平杆之下,固定在立柱的内侧,并采用直角扣件与立柱扣紧,横向水平杆与立柱的连接采用

8、扣件固定,以防滑脱。b.纵向水平杆一般采用对接扣件连接,相邻纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。c.纵向水平杆的长度一般不宜小于3跨,并不小于6m。d.每一主节点处必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上,该杆轴线偏离主节点的距离不应大于150mm。2.4、连墙件构造要求连墙杆的布置:本工程采用483.5钢管做连墙件,连墙件17层以下采用一层三跨,间距 3.0 m4.5 m,17层以上采用一层两跨,间距 3.0 m3.0 m,采用扣件连接;连墙件连接方式为双扣件;优先使用梅花形布置,将架体附着到剪

9、力墙、柱及主体框架梁上,连墙杆偏离主节点距离不宜大于300。2.5、剪刀撑的设置要求a.每道剪刀撑跨越立柱的根数宜在5-7根之间。每道剪刀撑宽度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在4560之间。b.双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。c.剪刀撑应采用搭接方式,接长应不少于三个扣件连接固定,搭接长度不应小于1m,端部扣件盖板的边缘至杆端距离不应小于100mm。d.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。2.6、架体上开洞的构造要求施工电梯等运输机械要求在架体上开洞作为出入口,不允许断开钢管立杆

10、,并要求加设斜杆及设置横向支撑予以加强。a.洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上,旋转扣件中心 线距中心节点距离不应大于150mm。b.洞口两侧增设的横向支撑应伸出增设的斜杆端部,增设的短斜杆端部应用双扣件扣死。2.7、脚手板设置要求a.采用木制踢脚板,踢脚板应搭设在外立杆的内侧(宽度180,厚度18,刷成红白漆相间,间隔300);b.所有楼层满铺竹篱笆封闭,底层架采用木模板全封闭(另加设平网),以上每次卸荷层均做一次全封闭。c. 脚手板采用竹篱笆片,坡道用木制防滑条,防滑条与脚手板扎牢固。2.8、栏杆设置要求a.作业层、斜道均应在外立杆的内侧搭设栏杆。b.

11、外立杆分别在每步高范围内1200和600处设置两道栏杆。2.9、斜道本工程前期根据现场实际需要在每栋塔楼外脚手架上设置临时斜道,并满足以下要求:a.人行斜道采用之字型设置,每层设单跑;b.人行附着在外脚手架上,采用模板配置踏步;c.人行楼梯的宽度为0.8m,坡度采用1:3;d.楼梯拐弯处设置平台,宽度为1.5m;e.楼梯两侧及平台外围均设置栏杆及挡脚板。栏杆高度为1.2m,挡脚板高度为200mm;2.10、电梯处外架防护施工电梯处外架搭设方法见附图。2.11、安全防护设施设置要求a.在脚手架外侧满挂密眼安全立网,用尼龙绳逐个穿过绳孔绑扎到脚手架外侧的钢管内侧上,立网挂设必须张紧、严密;b.挑架

12、位置采用木枋上覆木板全封闭,并在二层张挂首层水平兜网,在操作层设置随层网,在三层网以上每隔一层设置一道层间网,水平网应采用平网,并作到外高内低,内侧与建筑物的距离不得大于10cm;c.为防止脚手架受到雷击破坏,必须在架体上部四角设置避雷装置,并与建筑物内安装的避雷系统进行焊接相连,避雷测试电阻必须小于4;d.脚手架上应按消防要求的规定设置足够的消防器材,消防器材应定期进行检查、更换。2.12、安全通道设置要求为保证施工人员进出施工现场时安全,防止高空坠物伤人,特在首层主入口及施工电梯出入口设置安全通道。安全通道采用钢管架支撑,上部满铺竹(木)夹板及防护网以防止坠物。2.13、安全防护挑棚设置要

13、求根据施工总平面图,本工程临时施工通道必须搭设防护棚,防护棚搭出约2.5m(下图),其支撑是固定在外架上的钢管,在钢管上铺设七夹板和安全网。其搭设示意如下图所示:3、外脚手架的搭设3.1、杆件的搭设顺序落地式外架搭设:外脚手架基础处理(素土夯实、150mm厚C10素砼垫层)逐根树立立杆并与第一排大横杆扣紧安装第一排小横杆并与立杆扣紧安装第二步大横杆与各立杆扣紧加设水平扶手钢管安第二步小横杆安装第三步大横杆安装第三步小横杆安装第四步大横杆和小横杆安装连墙杆接立杆加设剪刀撑搭设超过10m或使用前进行检查验收。悬挑式外架搭设:悬挑层结构固定工字钢钢筋埋设工字钢安装上一层结构吊环埋设卸载钢丝绳安装立杆

14、定位钢筋焊接逐根树立立杆并与第一排大横杆扣紧安装第一排小横杆并与立杆扣紧安装第二步大横杆与各立杆扣紧加设水平扶手钢管安第二步小横杆安装第三步大横杆安装第三步小横杆安装第四步大横杆和小横杆安装连墙杆接立杆加设剪刀撑搭设超过10m或使用前进行检查验收。3.2、搭设要求采用I16工字钢悬挑,一端支承在楼面上与预埋钢筋焊接,通过钢丝绳吊拉承载,其间距同立杆间距相对应,即1.5m,立杆与水平杆用扣件旋紧,并用15.5D型钢丝绳将其上挂在20预埋吊环上,将脚手架荷载传递给建筑结构,同时在起搭层用钢管斜撑至第二个步距的大横杆上用扣件扣紧,使之成为上挂下撑悬挑吊拉式脚手架。在悬挑楼面浇筑砼时,预埋20短钢筋,

15、砼浇毕后,即安装焊牢工字钢作挑架,在工字钢未受力前,工字钢挑梁下部用脚手架或斜撑杆顶紧,避免直接由工字钢挑梁悬挑受力,悬挑工字钢每根长不少于3m,放置在楼面上2.3m左右。工字钢防滑移措施如下图所示:起塔立杆时,应每隔5跨设置一根抛撑,直至连墙杆安装稳定后再拆除,每搭完一步脚手架后应校正步距、跨距、排距及立杆垂直度。4、悬吊处理4.1、搭设方法外悬吊脚手架的搭设分为二个阶段:第一阶段(地下室顶板至悬挑层),外脚手架先由地下室顶板开始搭设,但外脚手架立柱钢管必须与上部立柱钢管错开,以便完成工字钢安装后,可拆除下部外脚手架。在四层楼面埋设20圆钢拉环,以便安装斜拉钢丝绳;预埋吊环大样图第二阶段(施工四层以上),斜拉钢丝绳安装完成后,利用斜拉钢丝绳承担架体荷载,并采用斜拉钢丝绳分层卸载。4.2、悬吊脱离第一道斜拉钢丝绳安装完成后,即可随时拆除地下室至四层落地式外脚手架。4.3、卸载用15.5D型斜

展开阅读全文
