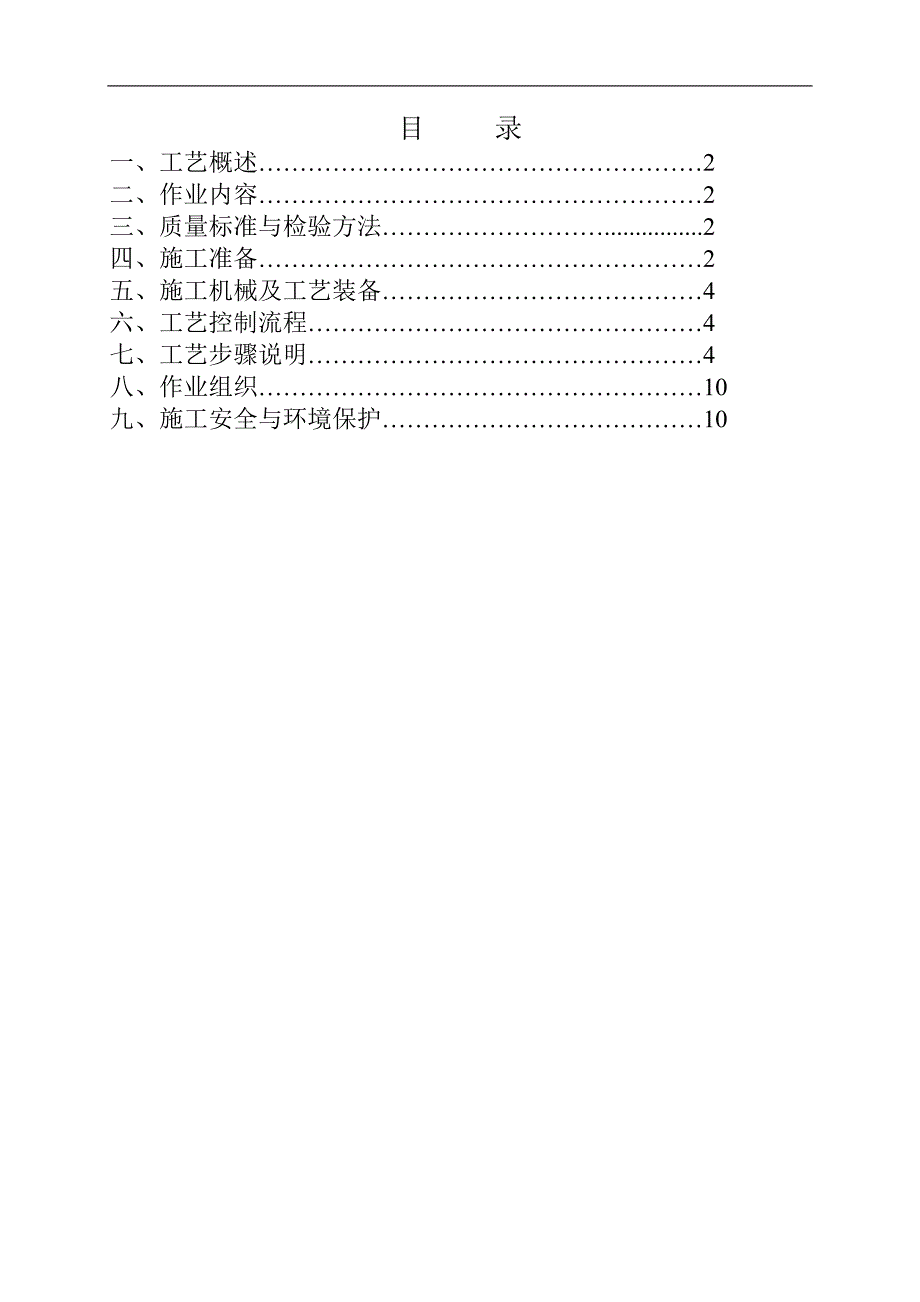

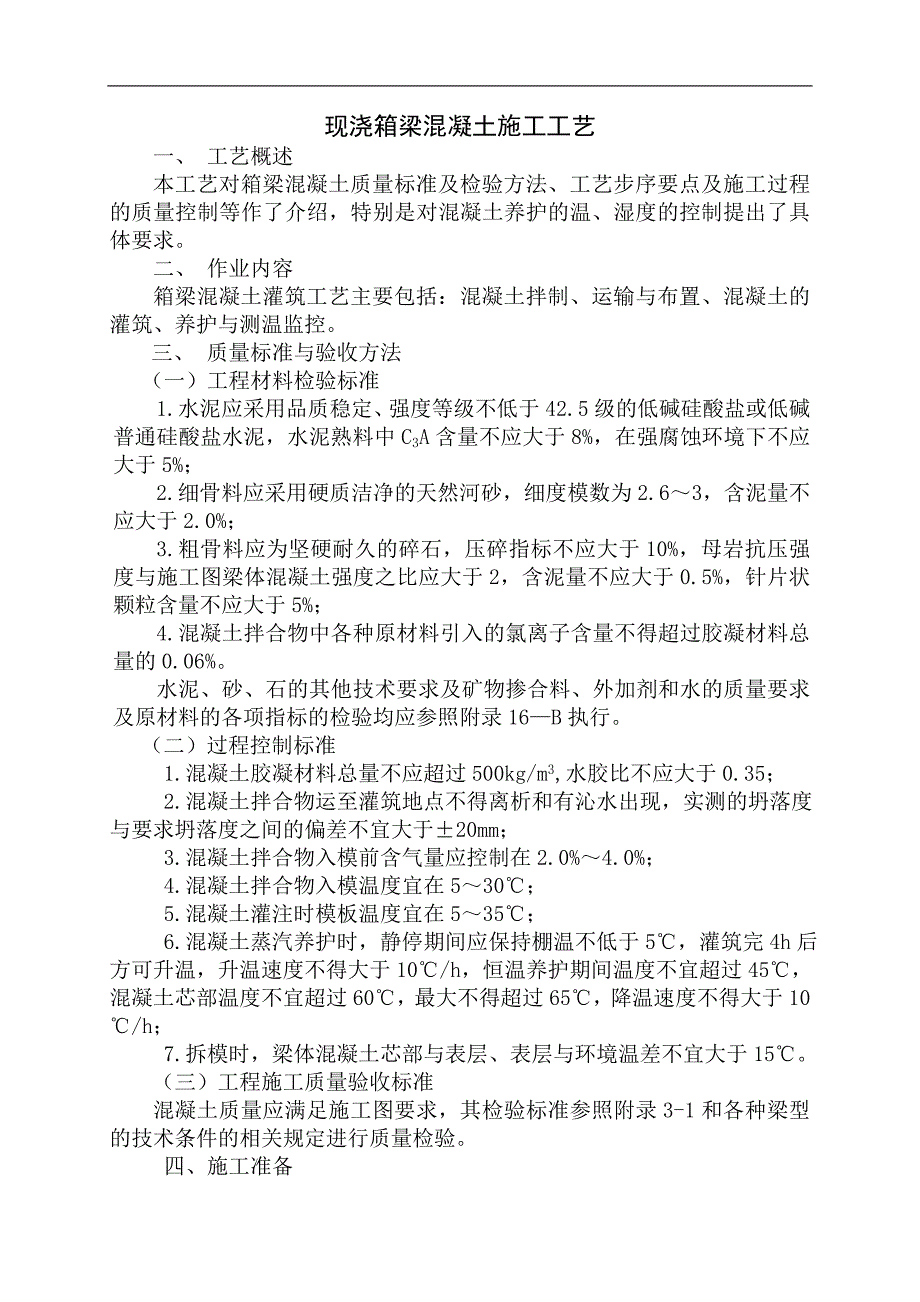

1、目 录一、工艺概述2二、作业内容2三、质量标准与检验方法.2四、施工准备2五、施工机械及工艺装备4六、工艺控制流程4七、工艺步骤说明4八、作业组织10九、施工安全与环境保护10现浇箱梁混凝土施工工艺一、 工艺概述本工艺对箱梁混凝土质量标准及检验方法、工艺步序要点及施工过程的质量控制等作了介绍，特别是对混凝土养护的温、湿度的控制提出了具体要求。二、 作业内容箱梁混凝土灌筑工艺主要包括：混凝土拌制、运输与布置、混凝土的灌筑、养护与测温监控。三、 质量标准与验收方法（一）工程材料检验标准1.水泥应采用品质稳定、强度等级不低于42.5级的低碱硅酸盐或低碱普通硅酸盐水泥，水泥熟料中C3A含量不应大于8%
2、，在强腐蚀环境下不应大于5%；2.细骨料应采用硬质洁净的天然河砂，细度模数为2.63，含泥量不应大于2.0%；3.粗骨料应为坚硬耐久的碎石，压碎指标不应大于10%，母岩抗压强度与施工图梁体混凝土强度之比应大于2，含泥量不应大于0.5%，针片状颗粒含量不应大于5%；4.混凝土拌合物中各种原材料引入的氯离子含量不得超过胶凝材料总量的0.06%。水泥、砂、石的其他技术要求及矿物掺合料、外加剂和水的质量要求及原材料的各项指标的检验均应参照附录16B执行。（二）过程控制标准 1.混凝土胶凝材料总量不应超过500kg/m3,水胶比不应大于0.35； 2.混凝土拌合物运至灌筑地点不得离析和有沁水出现，实测的

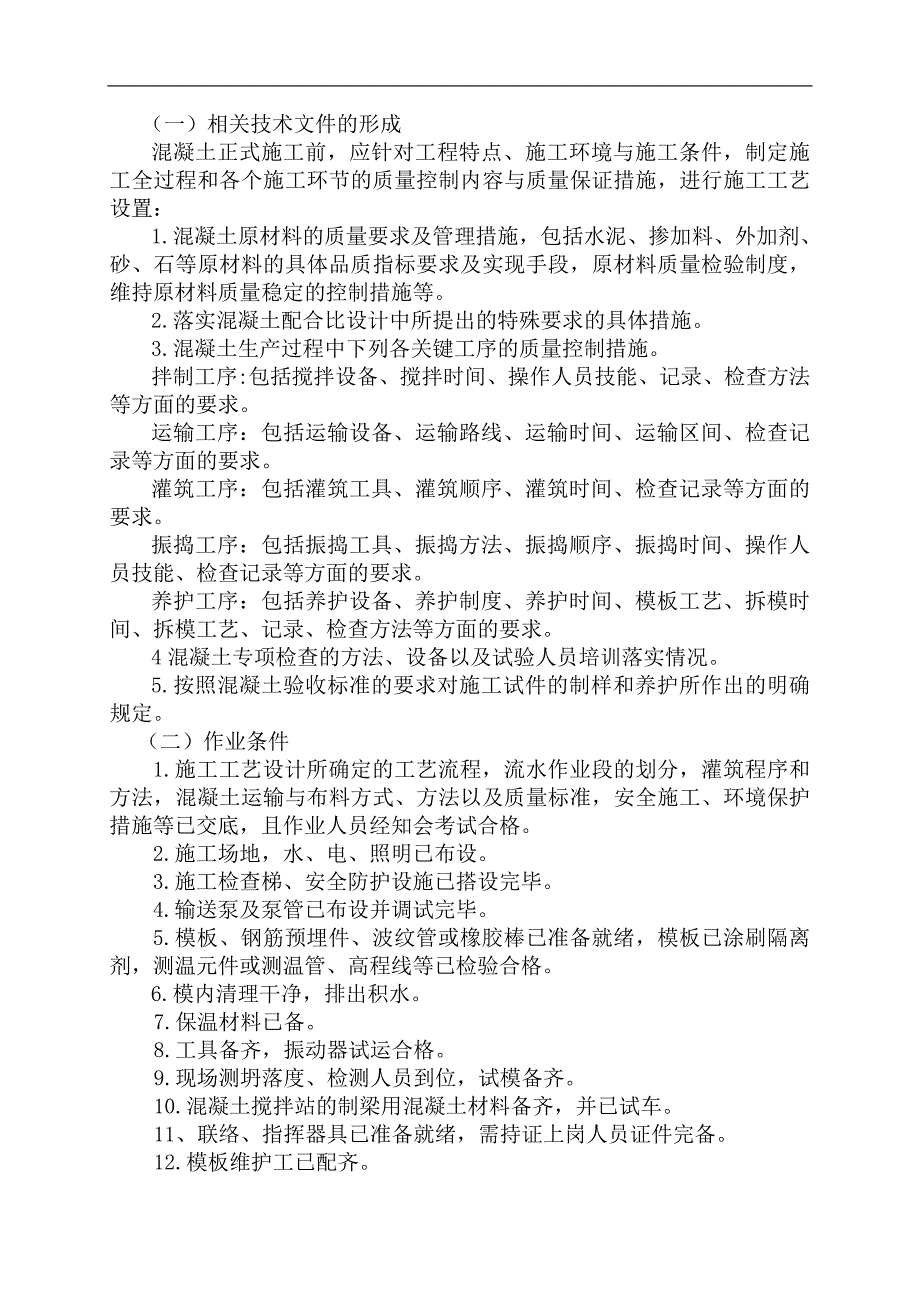

3、坍落度与要求坍落度之间的偏差不宜大于20mm； 3.混凝土拌合物入模前含气量应控制在2.0%4.0%； 4.混凝土拌合物入模温度宜在530； 5.混凝土灌注时模板温度宜在535； 6.混凝土蒸汽养护时，静停期间应保持棚温不低于5，灌筑完4h后方可升温，升温速度不得大于10/h，恒温养护期间温度不宜超过45，混凝土芯部温度不宜超过60，最大不得超过65，降温速度不得大于10/h； 7.拆模时，梁体混凝土芯部与表层、表层与环境温差不宜大于15。（三）工程施工质量验收标准混凝土质量应满足施工图要求，其检验标准参照附录3-1和各种梁型的技术条件的相关规定进行质量检验。四、施工准备（一）相关技术文件的形
4、成混凝土正式施工前，应针对工程特点、施工环境与施工条件，制定施工全过程和各个施工环节的质量控制内容与质量保证措施，进行施工工艺设置：1.混凝土原材料的质量要求及管理措施，包括水泥、掺加料、外加剂、砂、石等原材料的具体品质指标要求及实现手段，原材料质量检验制度，维持原材料质量稳定的控制措施等。2.落实混凝土配合比设计中所提出的特殊要求的具体措施。3.混凝土生产过程中下列各关键工序的质量控制措施。拌制工序:包括搅拌设备、搅拌时间、操作人员技能、记录、检查方法等方面的要求。运输工序：包括运输设备、运输路线、运输时间、运输区间、检查记录等方面的要求。灌筑工序：包括灌筑工具、灌筑顺序、灌筑时间、检查记录
5、等方面的要求。振捣工序：包括振捣工具、振捣方法、振捣顺序、振捣时间、操作人员技能、检查记录等方面的要求。养护工序：包括养护设备、养护制度、养护时间、模板工艺、拆模时间、拆模工艺、记录、检查方法等方面的要求。4混凝土专项检查的方法、设备以及试验人员培训落实情况。5.按照混凝土验收标准的要求对施工试件的制样和养护所作出的明确规定。（二）作业条件 1.施工工艺设计所确定的工艺流程，流水作业段的划分，灌筑程序和方法，混凝土运输与布料方式、方法以及质量标准，安全施工、环境保护措施等已交底，且作业人员经知会考试合格。 2.施工场地，水、电、照明已布设。 3.施工检查梯、安全防护设施已搭设完毕。 4.输送泵
6、及泵管已布设并调试完毕。 5.模板、钢筋预埋件、波纹管或橡胶棒已准备就绪，模板已涂刷隔离剂，测温元件或测温管、高程线等已检验合格。 6.模内清理干净，排出积水。7.保温材料已备。8.工具备齐，振动器试运合格。9.现场测坍落度、检测人员到位，试模备齐。10.混凝土搅拌站的制梁用混凝土材料备齐，并已试车。11、联络、指挥器具已准备就绪，需持证上岗人员证件完备。12.模板维护工已配齐。五、施工机械及工艺装备（一）混凝土搅拌站成套强制式混凝土搅拌站，皮带机，装载机，水箱，水泵等。（二）输送混凝土混凝土输送泵、管道（三）混凝土灌筑流动电箱、插入式振动器、附着式振动器、提浆振平机、小型水泵等。（四）专用设
7、备备用发电机、电子测温仪和测温元件、红外表面测温仪。（五）工具手推车、串筒、溜槽、吊斗、胶管、铁锹、钢钎、抹子、扳手。六、工艺控制流程箱梁混凝土灌筑施工工艺及质量控制流程见图6-1.七、工艺步骤说明（一）混凝土拌制1.建立梁厂混凝土搅拌站，必须考虑工程任务大小，施工现场条件，机具设备等情况，宜采用流动性组合方式，使所有机械设备采取装配式连接结构，基本能做到拆卸搬运方便，有利于工地转移，搅拌站设计做到自动上料，自动称量机动出料和集中操纵控制。2.箱梁混凝土灌筑按要求进行温度控制，并应根据入模温度的规定进行热工计算，通过调节拌制混凝土用原材料的温度来控制混凝土的入模温度。3.混凝土的拌制应针对箱梁
8、混凝土施工工艺的特点进行拌制，已保证混凝土的质量符合要求。4.出机混凝土应按规定及时测定温度、坍落度、含气量和沁水率，与要求不符时由专业人员（搅拌司机及试验人员）及时调整。（二）混凝土的运输与布料1.固定泵(地泵)场内运输与布料：1.1.受料斗必须配备孔径为50mm50mm的筛网以防止个别大颗粒骨料流入甭管，料斗内混凝土上表面距离距上口宜为200mm左右以防止泵入空气。1.2.泵送混凝土前，先将储料斗内的清水从管道泵出，以湿润和清洁管道，然后压入1：11：2水泥砂浆滑润管道后再泵送混凝土。1.3.开始压送混凝土时速度宜慢，待混凝土送出管子顶部时，速度可逐渐加快，并转入用正常速度进行连续泵送。遇
9、到运转不正常时，可放慢泵送速度。进行抽吸往复推动数次以防堵管。1.4泵送混凝土灌筑入模时，端部软管均匀移动，使每层布料均匀，不应成堆灌筑。 开始混凝土拌合物拌制混凝土运输入模前坍落度、含气量、泌水率检验合格拌合物灌注入模梁面处理养护及温度监测是否强度和弹性模量达到拆模和初张拉条件拆模、初张拉保湿养护强度和弹性模量达到拆模和终张拉条件终张拉(放张)结 束否否是是1.5泵管向下倾斜输送混凝土时，应在斜管的下端设置相当于5倍落差斜度的配管，若与上水平线倾斜度大于7度时应在斜管上端设置排气活塞，如因施工长度有限，下斜管无法按上述要求长度设置水平配管时，可用弯管或软管代替，但换算长度仍应满足5倍落差的要
10、求。1.6沿地面铺管，每节管两端应垫50mm100mm方木，以便拆装，向下倾斜输送时，应搭设宽度不小于1m的斜道，上铺脚手架，管两端垫方木支撑，泵管不应直接铺设在模板上、钢筋上，而应搁置在马凳或临时搭设的架子上。1.7泵送将结束时，计算混凝土需要量，并考虑泵管中的混凝土方量，然后通知搅拌站，避免剩余混凝土过多。1.8.混凝土泵送完毕，混凝土泵及管道采用压缩空气推动清洗球清洗，管道拆卸后按不同规格分类堆放备用。1.9泵送中途停歇时间不应超过60min,如超过60min则应清管。1.10.泵管混凝土出口处，管端距模板应大于500mm。1.11.夏期开工，泵管应覆盖隔热层或采取淋水降温。1.12.只
11、允许使用软管布料，不允许使用振动器推赶混凝土。1.13.在预埋件附近，应沿其四周均匀布料。1.14.加强对混凝土泵及管道巡回检查，发现声音异常或泵管跳动及时停泵排除故障。2.混凝土在灌筑地点的坍落度，每50m3检验一次，且每工作班至少检查3次，混凝土的坍落度应符合现行普通混凝土拌合物性能试验方法标准（GB/T50080）的有关规定。（三）悬臂法箱梁梁体灌筑1.总体要求1.1灌筑混凝土前，应针对工程特点、施工环境条件与施工条件进行施工工艺设计，包括灌筑起点，灌筑进展方向和灌筑厚度等；混凝土灌筑过程中不得无故更改施工工艺。1.2冬期或夏期灌筑混凝土前应根据结构特点和截面尺寸大小预先采取必要的保温防
12、裂措施，如搭设遮阳棚、模板淋水降温。1.3.灌筑混凝土前，应仔细检查钢筋保护层垫块的位置、数量及其紧固程度，并指定专人做重复性检查，以提高钢筋保护层厚度尺寸的质量保证率。构件侧面和底面的垫块至少应为4个/m2,绑扎垫块和钢筋的铁丝头不得伸入保护层内。保护层垫块的尺寸应保证钢筋混凝土保护层厚度的准确性，其形状（宜为工字型或锥形）应有利于钢筋的定位，砂浆垫块强度应比混凝土强度高一个等级。1.4.混凝土入模前，应采用专用设备测定混凝土的温度、坍落度、含气量及沁水率等工作性能；拌合物性能符合要求的混凝土才可入模灌筑，混凝土的入模温度应控制在5以上且不宜大于30.1.5.混凝土灌筑时的自由倾落高度不得大
13、于2m，当大于2m时，应采用滑槽、串筒、漏斗等器具辅助输送混凝土，保证混凝土不出现分层离析现象。1.6.混凝土的灌筑应采用分层连续推移的方式进行，间歇时间不得超过90min。1.7.混凝土的一次摊铺厚度不宜大于600min（当采用泵送混凝土时）或400min（当采用非泵送混凝土时）。1.8.在夏期灌筑混凝土时，应避免模板和新灌混凝土直接受阳光照射，保证混凝土入模前模板和钢筋的温度以及附近的局部气温均不超过40.应尽可能安排在傍晚而避开炎热的白天灌筑混凝土。在冬期（当昼夜平均气温低于5或最低气温低于-3时）灌筑混凝土时，应采取适当的保温防冻措施，防止混凝土具有一定强度前受冻。在相对湿度较小、风速
14、较大的环境下灌筑混凝土时，应采取适当挡风等措施，防止混凝土失水过快，此时应避免灌筑有较大暴露面积的构件。2.悬臂法箱梁梁体的灌筑悬臂灌筑施工时T构两侧要对称灌筑，T构两端荷载最大偏差不能大于工艺设计要求，每个节段施工时按先底板再腹板后顶板的施工顺序对称灌筑混凝土。2.1在梁段混凝土灌筑前，应对挂蓝、模板、预应力筋管道、钢筋、预埋件、混凝土材料、配合比、机械设备、混凝土接缝处理情况进行全面检查，经有关人员签认后方准灌筑。模板、预应力管道、钢筋、预埋件安装、混凝土灌筑应符合工艺设计要求。2.2.桥墩顶梁段及桥墩附近箱梁段的施工：墩顶梁段及附近梁段可采用托架或膺架为支架就地灌筑混凝土。托架或膺架要经过设计，计算弹性及非弹性变形。2.3.边跨现灌段：现灌段的灌筑顺序是靠近边墩（台）的先灌，逐段向合拢段靠拢，逐渐调整现灌梁段的高程，使合拢高差在允许误差内，灌筑混凝土前确保支架与梁底之间能相对滑动，使边跨合拢时现灌段能随原灌筑T构自由伸缩，避免混凝土拉应力过大。2.4.连续梁悬臂灌筑施工时，要有保证梁体施工稳定的措施。2.5.桥墩两侧梁段悬臂施工进度应对称、平衡，实际不平衡
