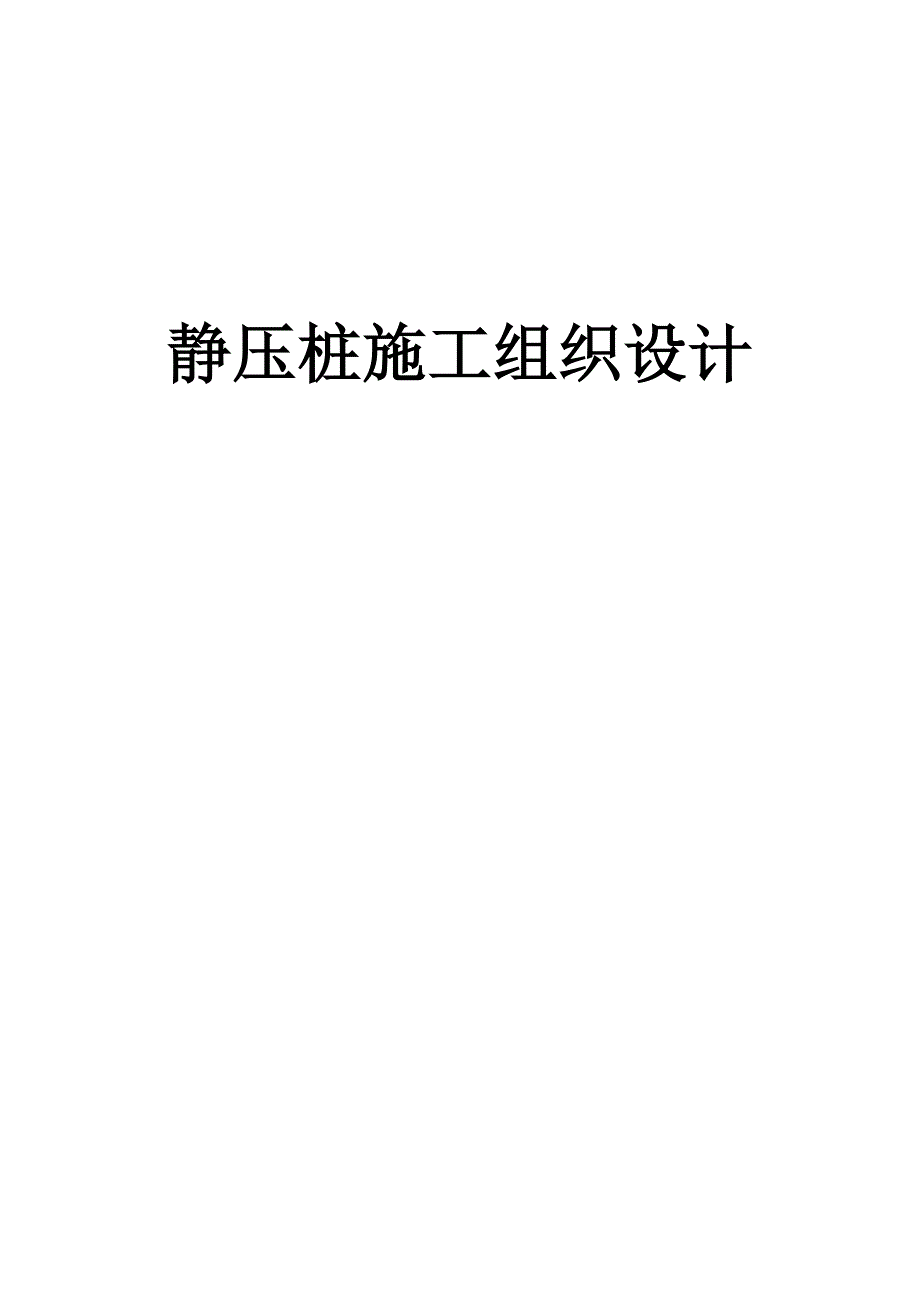

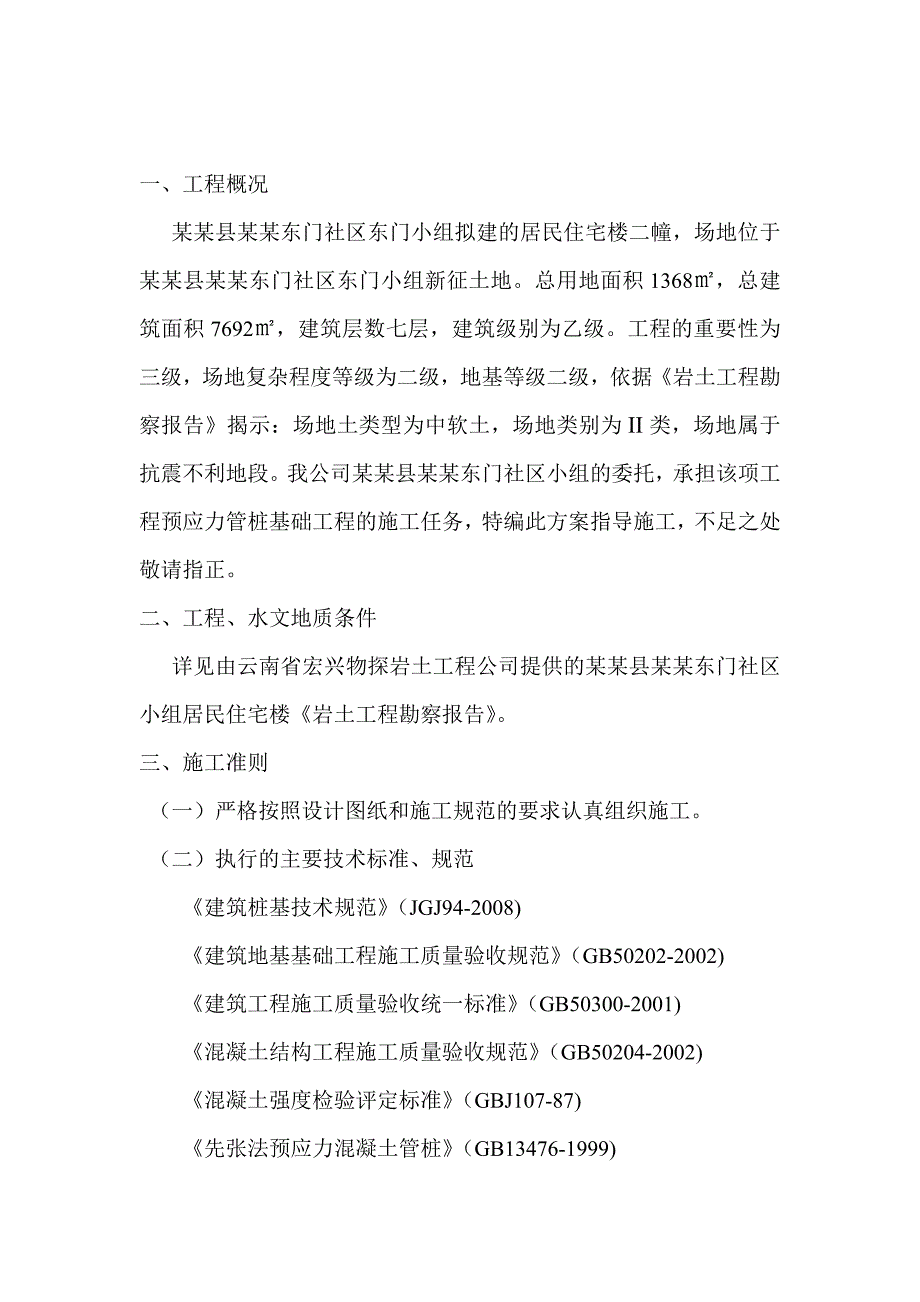

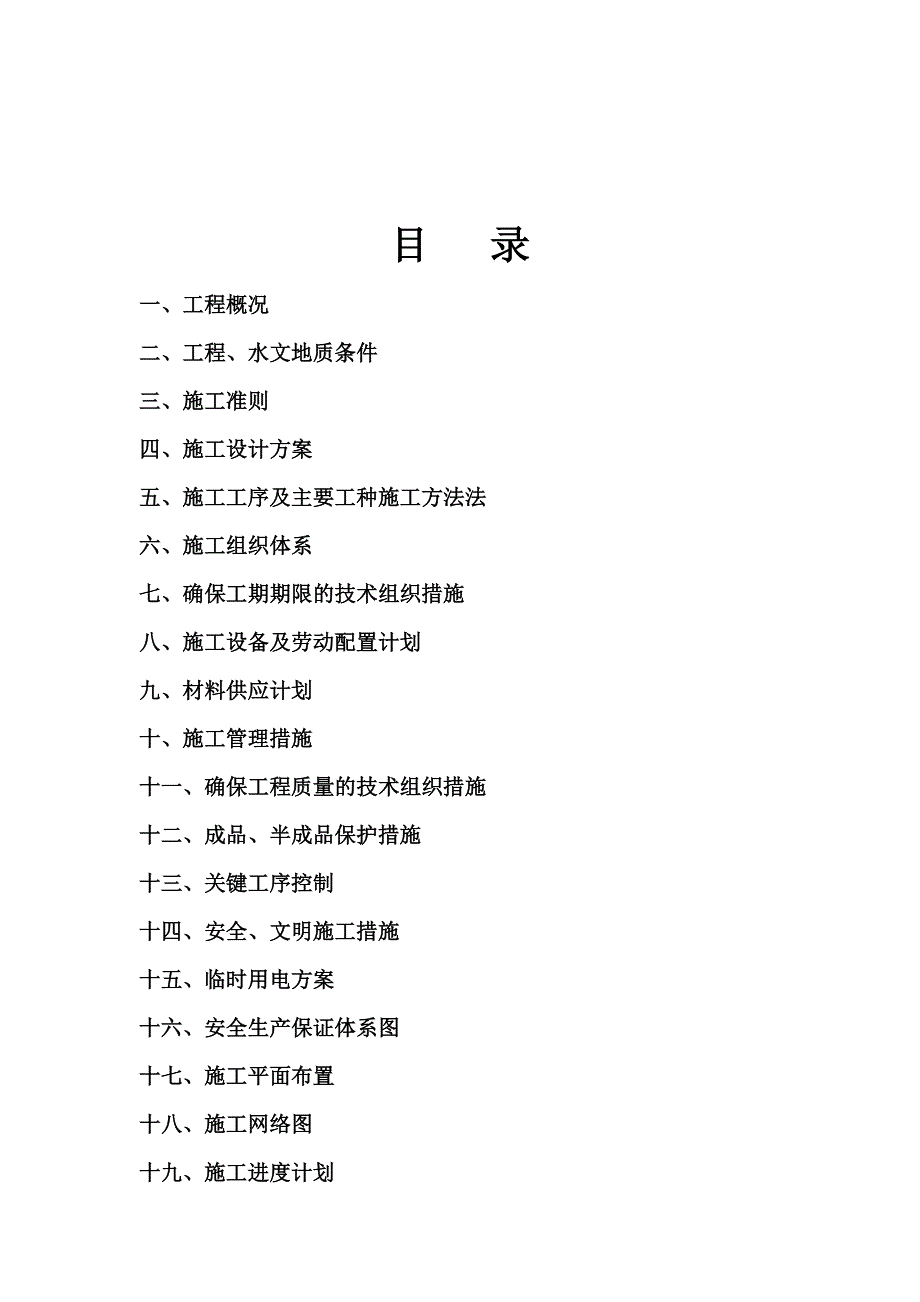

1、静压桩施工组织设计目 录一、 工程概况二、 工程、水文地质条件三、 施工准则四、 施工设计方案五、 施工工序及主要工种施工方法法六、 施工组织体系七、 确保工期期限的技术组织措施八、 施工设备及劳动配置计划九、 材料供应计划十、 施工管理措施十一、 确保工程质量的技术组织措施十二、 成品、半成品保护措施十三、 关键工序控制十四、 安全、文明施工措施十五、 临时用电方案十六、 安全生产保证体系图十七、 施工平面布置十八、 施工网络图十九、 施工进度计划一、 工程概况 某某县某某东门社区东门小组拟建的居民住宅楼二幢，场地位于某某县某某东门社区东门小组新征土地。总用地面积1368，总建筑面积7692
2、，建筑层数七层，建筑级别为乙级。工程的重要性为三级，场地复杂程度等级为二级，地基等级二级，依据岩土工程勘察报告揭示：场地土类型为中软土，场地类别为II类，场地属于抗震不利地段。我公司某某县某某东门社区小组的委托，承担该项工程预应力管桩基础工程的施工任务，特编此方案指导施工，不足之处敬请指正。二、 工程、水文地质条件 详见由云南省宏兴物探岩土工程公司提供的某某县某某东门社区小组居民住宅楼岩土工程勘察报告。三、 施工准则 （一）严格按照设计图纸和施工规范的要求认真组织施工。 （二）执行的主要技术标准、规范 建筑桩基技术规范（JGJ94-2008) 建筑地基基础工程施工质量验收规范（GB50202-
3、2002)建筑工程施工质量验收统一标准（GB50300-2001)混凝土结构工程施工质量验收规范（GB50204-2002)混凝土强度检验评定标准（GBJ107-87)先张法预应力混凝土管桩（GB13476-1999)先张法预应力混凝土管桩（标准图集）云南省建筑标准设计图集先张法预应力混凝土管桩DBJT53-01-2007 （三）严格按有关材料使用要求组织经检验合格的工程施工主材进场。 （四）工程施工中，认真推行GB/T9001-2000质量保证系列标准，各工序严格按我公司质量体系程序文件、质量体系作业文件进行管理及施工。 （五）虚心接受建设单位及质监部门的监督检查。施工中出现异常情况及时反映
4、，不擅自处理。四、 施工设计方案 本工程昆明宜良建筑设计院设计： （一）本工程采用静压预应力混凝土管桩：PC-A400(95)-10、10管桩进行施工。 （二）桩身砼强度等级C60。 （三）预应力混凝土管桩基础工程设计及施工技术控制指标如下： （四）严格按设计要求及相关规范施工。 （五）先张法预应力混凝土管桩（标准图集） （六）云南省建筑标准设计图集先张法预应力混凝土管桩DBJT53-01-2007进行施工和验收及先张法预应力砼管桩基础技术规程。 （七）桩基础施工按照建筑地基基础工程施工质量验收规范（GB50202-2002）进行施工和验收。五、 施工工序及主要施工方法 （一）施工准备 1、对
5、照施工总图，组织项目经理部相关管理人员进行现场踏勘，以了解水、电、进场道路及场内运输道路情况，索取地下管网分布图，组织设备进场。 2、进行设计技术交底 施工前由项目总工组织相关技术人员认真阅读设计图纸，对施工过程中可能遇到的各种情况制定出确实可行的预防措施。根据设计及设计要求技术交底，相应的规范、规程、公司质量管理相关程序文件，由项目技术负责组织编写详细的施工组织设计并准备好报验资料。 3、施工现场布置 根据施工现场的实际情况，布置生活及施工设施，布置生活生产用电架设。生活区布置在施工场地外围，材料堆放随桩机位置变化及时变化。 4、施工材料入场检验 施工用材料进场时经验证、检验合格后分批并按规
6、定分类堆放，根据施工情况机动变化堆放场地。 5、施工设备就为报验 由项目部组织、检查各施工设备，确保投入的设备能够正常运转，并经报验合格后合理就位。 6、测量放线定位及开工报验 由专职测量人员设置工程施工各控制、监测点，按设计设计图纸放线、定位，报验合格后经建设方、监理方审核同意，并批准开工。 （二）工程测量 1、检查设计图中的各种相关尺寸及计算出轴线位置的X、Y坐标值，标明各桩的桩顶标高值； 2、根据检校的角点及X、Y坐标，采用NTS-352全站仪进行轴线及桩位测放，并用工程线及石膏标注，以木桩加顶标注轴线角点； 3、编制“测量放线图”，明确标识各相关体系及起算点关系，做好放线报验，经检验无
7、误后报送监理方； 4、同监理方、业主方进行测量放线检查与验收。 5、施工过程中的监测。 （1）基准点选埋：为了能够准确的观察桩位的变形情况，充分利用所设的平面基准点及高程基准点，要求选埋并标于不会因施工而出现位移和升降的可靠位置，以便在整个施工过程进行检查复核使用。 （2）水平位移监测：施打前用全站仪或经纬仪监测。 （3）桩位标高监测：先将高程基准点引测到施工现场地固定物，施打管桩时，先测定桩位地面标高，根据设计要求的桩顶标高计算出送桩深度，用水平仪监测以准确控制桩顶标高。 （三）沉桩作业方法 静压预制桩管桩的施工，采用二节桩则分段压入，采用焊接的方法。其施工工序为：测定桩位压桩机就位调平将管
8、桩吊入桩机压桩架内管桩对准桩位调直底桩静压沉桩到底桩露出地面0.5m-1.0m时，吊入上节桩与底桩对齐，调直上节桩进行焊接，焊接完毕后，需冷却8分钟以上（严禁用水冷却）再进行压桩，直至需要深度。终压前将工程桩桩头压到设计桩顶标高。 1、压桩机就位 经选定的压桩机进场安装调试好以后，移到桩位处，使桩机压桩架中心（可挂中心线陀）与地面上的样桩基本对准，再次校核无误，将长履（长船）落地受力。 2、桩身对中调直 当桩被吊入压桩架后，由指挥员指挥将桩徐徐下降直到下节桩离地面10cm左右为止，微调压桩机使桩尖对准桩位，并将桩压入土中0.51.0m，暂停下压，再从桩的两个正交侧面校正桩垂直度，待桩身垂直度偏
9、差小于0.5%时方可正式开始压桩。 3、压桩 压桩是通过主机的压桩油缸伸程之力将桩压入土中，压桩油缸的最大行程是不同的压桩机而有所不同，一般为1.52.0m，每次下压，桩入土深度约为1.52.0m，如此反复进行，将一节桩压下去，当一节桩压到离地面0.51.0cm时，可进行接桩或放入送桩器将桩压到设计标高。压桩力由压力表反映，在压桩过程中，若没有自动记录装置，压桩施工人员应认真记录桩入土深度和压力表读数。 4、接桩 静压预制管桩采用电焊焊接接头，电焊前，焊接件表面应清刷干净；电焊时，宜二人对称进行，不仅缩短焊接时间，而且可减少焊接变形；焊缝应连续饱满，外观无气孔、无焊瘤、无裂缝，符合G50202
10、2002规范中表5.5.42标准。焊完后，焊缝禁止用水冷却，应在自然冷却8分钟以上，方可重新开始施工。5、 送桩静压桩的送桩作业克利用现场的预制桩段或桩器来进行。下压将被压桩的桩顶面压入土层中直到符合终压控制条件为止。送桩器或作送桩器用的预制桩侧面应标出尺寸线，便于观察送桩深度。6、 终止压桩当桩被压至桩顶标高和压桩力满足设计要求时，可以终止压 。（四）、施工工艺流程图（见下图）静压管桩施工工艺流程图 桩机就位管桩制作喂桩桩身对中调直压桩喂桩桩身对中调直压桩是否到达设计桩长及压桩要求是桩机就位 否在压桩 六、 施工组织体系（一）人员安排根据该工程的特点，为确保工程质量、工期、安全目标的实施，组
11、建该桩基工程项目经理部。在该项目中，为在业主心中树立良好形象，保持良好的合作关系，确保工程质量目标的实现，由公司富有管理经验的人员组成项目经理组织机构（如下）：序 号职 务 姓 名备 注1项目经理全国负责合同范内工程项目2 项目技术负责全面负责技术管理工作3测量负责负责现场测量工作4材料员负责现场施工材料检查和验收工作5 资料员负责资料编制、收集、整理工作(二) 主要负责人的职责 1、项目经理的职责 （1）、负责项目施工的全面管理工作，负责对外联系、生产、技术、政治思想等工作； （2）、对施工项目的生产安全、施工质量全面负责； （3）、组织、领导全体施工人员贯彻执行各项规章制度及国家颁布的政策
12、、法规、各种规程等； （4）、负责物资采购采购计划的审核、审批； （5）、负责工程的结算、移交及客户回访。 2、项目技术负责的职责 主要负责生产技术工作，对施工过程进行控制，对工程质量全面负责。 （1）、组织编写施工组织设计并进行工前技术交底，及时上报报验数据； （2）、开工前组织施工人员认真熟悉施工图纸，确保按设计要求进行施工； （3）、落实各项制度，保证施工进度及施工质量；（4）、及时收集施工项目的各种资料；（5）、施工结束后编写竣工报告。 七、确保工期期限的技术组织措施 按施工合同要求，该桩基工程桩按 天工期组织施工，必须在 天工期内按期（或提前）完成全部工程量。根据施工组织设计制定的进
13、度计划，在施工中，将采取以下措施：（一）、尽量缩短工期准备期，能开工的设备尽快开工。（二）、合理安排机台施工任务，减少移机时间。（三）、每天项目部统计施工工程量，找出施工慢的原因，协商对策。（四）、要求机台做好设备日常保养工作，设备完好率不低于90%，机电修理组经常指导维护措施，现场配备一定数量的易损配件。（五）、项目技术责任对施工中出现的技术问题，可自行解决的立即采取措施，需请表示主、监理、设计部门的应及时联系，尽快解决。八、施工设备及劳动力配置计划(一)根据本工程的实际情况，计划投入以下设备： 主要施工机械设备情况表机械名称型号规格单位数量新旧程度现在何地备注全液压静力桩机YZY-600台
14、190%昆明市电焊机315A台290%昆明市全站仪NTS352台190%昆明市水平仪DS3台290%昆明市吊车20吨台190%昆明市（二） 根据本人工程的实际情况计划投入以上设备，各机台有机长负责，组织5-6名技术施工人员，并由1名专业测量工程师负责桩位、标高的监测。九、 材料供应计划 （一）材料需用量管桩计划，在管桩生产过程中，会同建设方、监理单位随机进行抽检，见证取样送具有相应资质的实验室进行原材料和混凝土强度检验。 （二）供应保证措施 1、管桩由施工单位组织进场后，先由项目部进行自检，自检合格后再使用前报监理单位进行检查，杜绝不合格产品及未经检查的材料在工程上使用。不符合要求的管桩要退出现场。同时，在管桩进场后及时向监理单位提交管桩生产厂家的资质、材料及产品合格证。 2、最大限度地利用施工场地进行备料，管桩材料严格按要求堆放。 3、管桩生产严格按照GB13476-1999先张法预应力混凝土管桩、预应力混凝土管桩（标准图集03SG409）和云南省建筑标准图集预应力混凝土管桩（DBJT53-01-2007）进行生产。十、 施工管理措施 （一）我公司承
