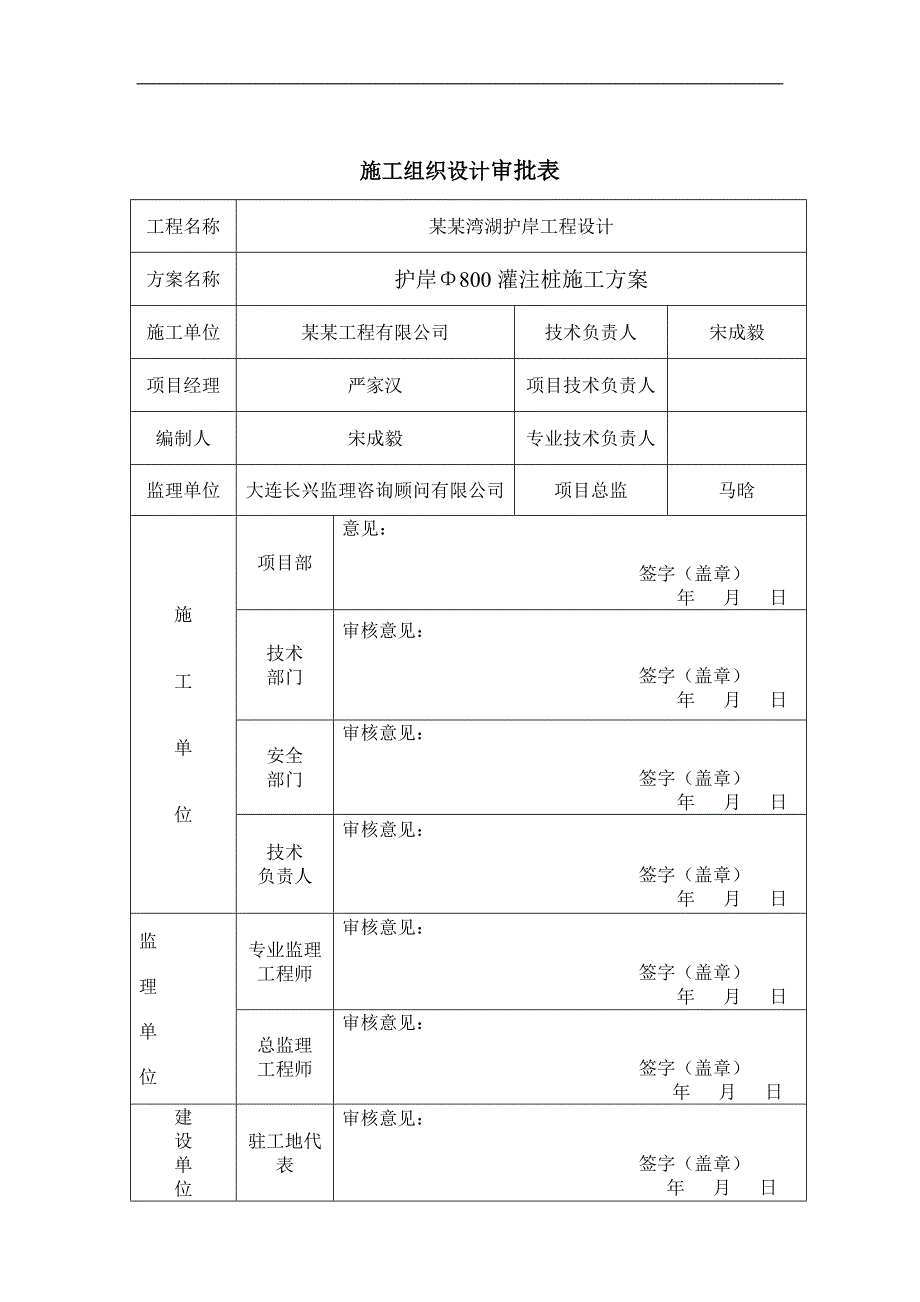

1、某某琥珀湾项目护岸工程施工组织设计某某工程有限公司施工组织设计审批表工程名称某某湾湖护岸工程设计方案名称护岸800灌注桩施工方案施工单位某某工程有限公司技术负责人宋成毅项目经理严家汉项目技术负责人编制人宋成毅专业技术负责人监理单位大连长兴监理咨询顾问有限公司项目总监马晗施工单位项目部意见： 签字（盖章） 年 月 日技术部门审核意见： 签字（盖章） 年 月 日安全部门审核意见： 签字（盖章） 年 月 日技术负责人审核意见： 签字（盖章） 年 月 日监理单位专业监理工程师审核意见： 签字（盖章） 年 月 日总监理工程师审核意见： 签字（盖章） 年 月 日建设单位驻工地代表审核意见： 签字（盖章）

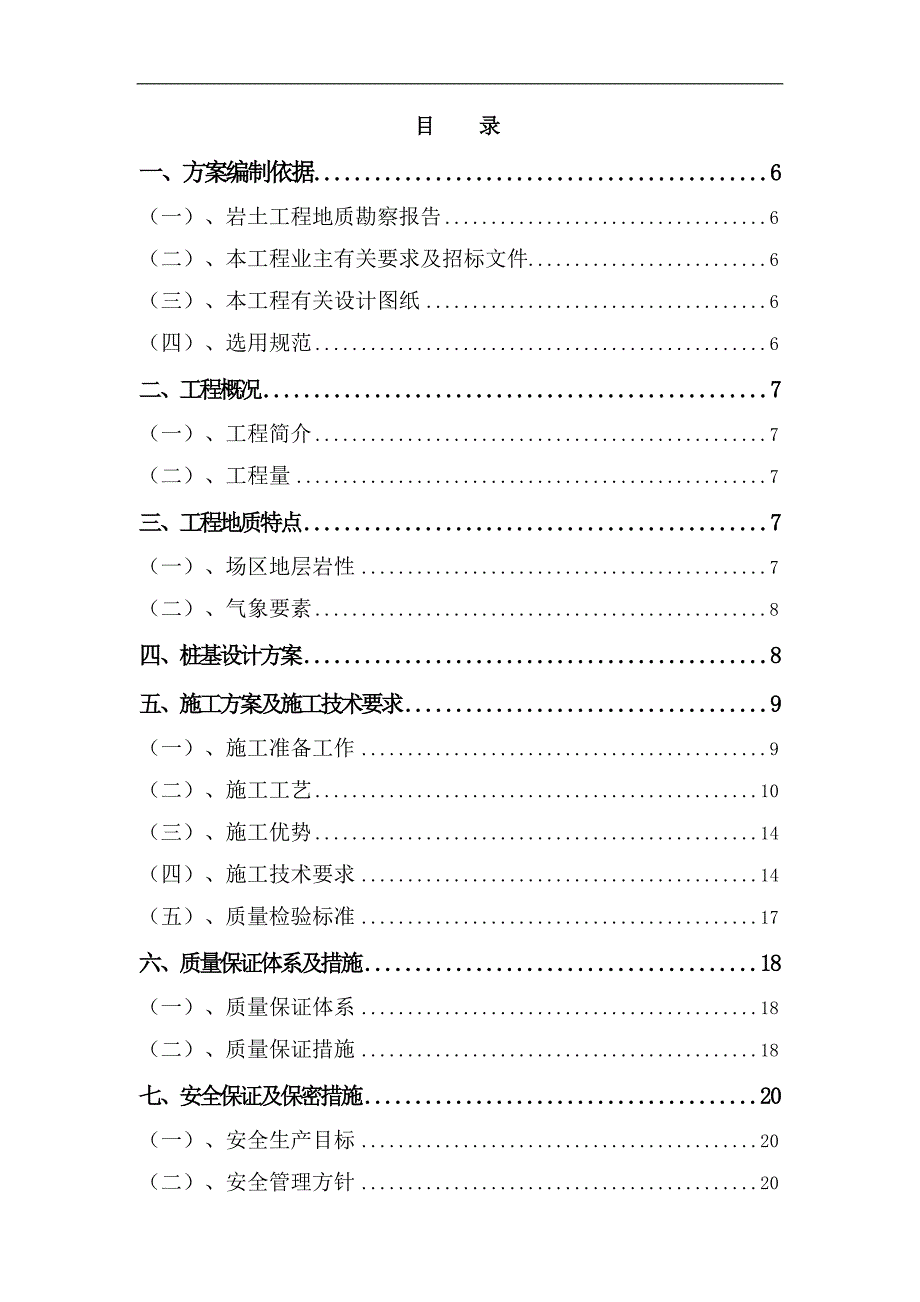

2、年 月 日目 录一、方案编制依据6（一）、岩土工程地质勘察报告6（二）、本工程业主有关要求及招标文件6（三）、本工程有关设计图纸6（四）、选用规范6二、工程概况7（一）、工程简介7（二）、工程量7三、工程地质特点7（一）、场区地层岩性7（二）、气象要素8四、桩基设计方案8五、施工方案及施工技术要求9（一）、施工准备工作9（二）、施工工艺10（三）、施工优势14（四）、施工技术要求14（五）、质量检验标准17六、质量保证体系及措施18（一）、质量保证体系18（二）、质量保证措施18七、安全保证及保密措施20（一）、安全生产目标20（二）、安全管理方针20（三）、安全组织保证体系21（四）、安全管
3、理制度21（五）、安全管理工作22（六）、施工人员行为控制23（七）、临时用电安全管理23（八）、机械设备安全管理措施24（九）、现场保卫措施25（十）、现场消防措施25八、文明施工措施及环保措施26（一）、文明施工要求26（二）、环境保护管理27九、施工顺序、总体组织部署、进度安排及保证措施27（一）、施工顺序、组织部署和进度安排27（二）、保证施工进度计划的措施28十、施工单位与业主、监理、设计及供货商的配合29（一）、与业主配合措施29（二）、与监理关系的协调29（三）、与设计关系的协调30（四）、与供货商的配合31十一、项目管理组织机构31（一）、项目组织机构图31（二）、项目主要组成
4、人员构成32（三）、项目主要人员岗位职责33十二、施工质量检测方法35十三、冬季施工方案36（一）、概述36（二）、准备工作36（三）、主要施工技术措施37（四）、安全技术措施37十四、施工机械设备型号、数量及进场计划38（一）、主要施工机械设备表38（二）、施工机械进场计划38十五、劳动力计划表及安全保证措施39（一）、劳动力计划表39（二）、劳力安排保证措施39十六、主要设备材料用量计划及进场计划39（一）、主要设备材料用量计划39（二）、主要设备材料进场计划39十七、附件391)、桩位平面布置图（青岛地矿岩土工程有限公司）2)、试桩、高压旋喷桩和工程桩配筋图（青岛地矿岩土工程有限公司）3
5、)、桩基工程平面布置图4)、施工进度计划表5)、主要施工机械设备表6)、施工机械进场计划7)、劳动力计划表8)、主要设备材料用量计划9)、主要设备材料进场计划10）、长螺旋风冷嵌岩钻孔压灌桩简介（建议幻灯讲解8分钟）一、方案编制依据（一）、本工程岩土工程地质勘察报告（二）、本工程业主有关要求及招标文件（三）、本工程有关设计图纸（四）、选用规范1）、建筑地基基础设计规范（GB50007-2002）；2）、混凝土结构设计规范（GB50010-2002）；3）、建筑桩基技术规范（JGJ94-2008）；4）、建筑地基基础工程施工质量验收规范(GB50202-2002)；5）、建筑地基处理技术规范（J
6、GJ79-2002，J220-2002）6）、工程测量规范（GB50026-2007）；7）、建设工程施工现场供用电安全规范（GB50194-93）；8）、建筑工程施工质量验收统一标准（GB50300-2001）；9）、建筑施工安全检查标准（JGJ59-99）；10）、建筑机械使用安全技术规程（JGJ33-2001）；11）、施工现场临时用电安全技术规范（JGJ46-88）等二、工程概况（一）、工程简介拟建工程为某某湾护岸工程设计，位于大连市旅顺口区盐柏路东侧，设计护岸长度约1000米。（二）、预计工程量序号桩型桩径（mm）数量（m3）砼强度等级桩数（根）1CFG灌注桩8005167.184C
7、30684三、工程地质特点（一）、场区地层岩性 1）地形地貌 场地地貌属海积漫滩，人工堆砌海参圈经回填后整体较平坦，地面标高 2.23.5m等，相对高差1.3 m。 2）地质结构 场地周边范围内基岩为震旦系石英岩地层，岩层产状平缓，以单斜结构为主，本场地内为大片辉绿岩脉侵入带，场地内有明显断裂构造，无近期活动构造迹象。 3）地层结构特征 场地地层由上至下依次为：素填土、淤泥、碎石、全风化辉绿岩、强风化辉绿岩、中风化石英岩。其岩性描述如下： 1.素填土：层厚0.314.3m，层底埋深0.314.3m，层底标高-10.043.26m。 2.淤泥：层厚0.414.3m，层底埋深3.716.8m，层底
8、标高-12.900.24m。3.碎石：层厚0.39.5m，层底埋深5.120.3m，层底标高-17.04-0.53m。4.全风化辉绿岩：钻探揭露层厚0.823.3m，揭露层底埋深8.539.5m，揭露层底标高-35.66-4.46m。5. 强风化辉绿岩：揭露层底厚0.831.4m，揭露层底高程-52.55-11.27m。6.中风化石英岩：揭露层厚1.37.3m，揭露层底标高-55.55-3.79m。（二）、气象要素根据国标建筑气象参数标准提供的大连市气象资料（19511980年），主要气象要素如下：1)年平均气温10.2 C，极端最高气温35.3C，极端最低温度-21.1C。2）平均年总降水量
9、658.7mm；一日最大降水量171.1mm。3）全年平均风速5.2m/s；30年一遇最大风速31.0 m/s；全年最多风向N，频率15%；最大积雪厚度37cm。根据建筑结构荷载规范，大连市基本风压0.65kN/，基本雪压0.4 kN/。4）土壤标准冻结深度0.7米，最大冻结深度0.93米。四、桩基设计方案本桩基工程的设计已由青岛地矿岩土工程有限公司设计完成，具体设计成果如下：CFG灌注桩（长螺旋风冷嵌岩振捣插筋钻孔压灌桩）：桩直径800mm，桩身混凝土强度等级C30，桩长15.319.45米（桩端进入强风化岩500mm），共布桩前期684根，以后根据设计图计算详见桩位布置图和桩基配筋图(青岛
10、地矿岩土工程有限公司设计)。五、施工方案及施工技术要求（一）、施工准备工作1）、施工人员、技术准备 施工前，项目经理部准备整个工程施工工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：.本工程基础桩为具有自主知识产权的CFG灌注桩，施工前根据地质勘察报告对各施工部位地段进行详细的了解。.会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审。开工前会同甲方、设计部门、监理等有关单位进行图纸会审，填写会审纪要；在项目部内部召开技术交底会，将技术要求及时传达到机台班组。.施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。轴线的定位点及水准点，应设置在施工场区附近不受施
11、工影响，并在施工现场布设测量控制网。同时放出底板边缘线和轴线。根据桩位布置图纸放出详细桩位。. 施工成套设备进场并进行组装、调试。.根据CFG灌注桩的施工要求，土方开挖至桩顶标高以上0.50.7米标高处，场地密实平整交验高差小于0.3m。.施工材料及时送检，其结果满足施工要求。.根据有关施工标准、验收规范要求，按技术管理资料、质量保证资料及验收评定资料三类资料编制各种专用表格。.施工前各项准备工作完毕后，项目经理应填写开工通知单、报送监理工程师、甲方批准。2）、施工现场准备工作： 我单位进场后立即进行钢筋加工场地的一至二次平整、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装；材
12、料堆放和储存；消防保安设施的设置等。3）、施工场地准备：为确保桩基施工顺利进行，进场前应作好充分准备。施工现场应做到三通一平，同时我公司对施工场地作出必要的规划，对制作钢筋笼、用水、用电、排污等施工临时布置和安排，为确保S2KL800BB型钻机设备移位时的安全，移位时应根据地耐力实际情况，采取相应措施，确保地耐力达到10吨/平方米，满足大型设备施工要求。根据现场情况我公司拟采用二台机组进行桩基施工。4）、电用量计划.现场施工用电机械本工程用电主要机械有：桩机、砼输送泵、钢筋笼加工电焊机、弯曲机、下钢筋笼振捣器以及施工照明等。.根据本工程工作内容，现场施工按二台机组电量约需800KW。5）、水用量计划 本工程用水量不大，约需30m3/天。（二）、施工工艺1、工艺流程框图1） 800灌注桩施工工艺流程框图（图1）测量放出开挖线基坑开挖至要求标高桩 位 放 线钻孔就位钻孔至设计标高难度钻 机 提 钻、灌孔、移 位清孔边土、插入钢筋笼至桩底标高
