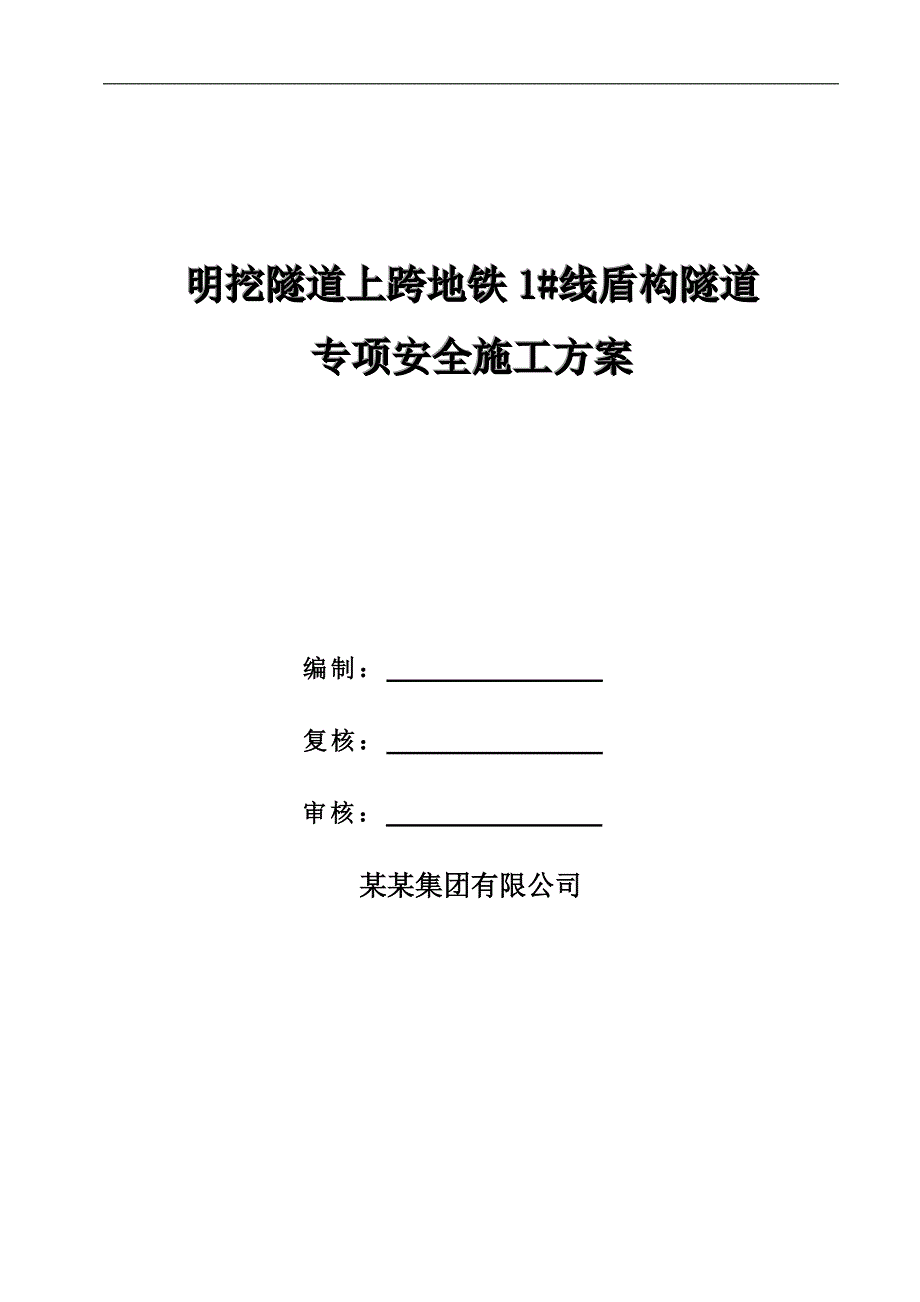

1、明挖隧道上跨地铁1#线盾构隧道专项安全施工方案编制： 复核： 审核： 某某集团有限公司目录一、编制依据及编制原则1二、工程概况2三、与某某地铁1#线交叉情况9四、环境及市政管线调查17五、跨地铁段加固设计方案18六、施工对盾构隧道影响的控制要求19七、项目总体施工安排19八、博学路市政管线迁改保护19九、地下隧道工程与地铁交叉节点施工措施24十、三轴搅拌桩施工32十一、安全保证措施36十二、施工风险分析及应对措施38十三、地表监测39明挖隧道上跨地铁1#线盾构隧道专项施工方案一、编制依据及编制原则1、编制依据1）某某市市政工程勘测设计研究院：某某区综合交通枢纽地下道路工程施工图设计。2）某某市
2、市政工程勘测设计研究院：某某区动力北路道路工程（圃田西路莲湖东路）施工图设计。3)某某市市政工程勘测设计研究院及同济大学：某某区综合交通枢纽区地下道路工程与地铁1#线交叉节点技术处理方案。4）河南省建筑设计研究院：某某区综合交通枢纽地下道路工程一期岩土工程勘察报告。5）公路沥青路面施工技术规范（JTG F40-2004）。6）给水排水管道工程施工及验收规范（GB 50268-2008）。7）给水排水构筑物施工及验收规范（GB 50141-2008）。8）混凝土强度检验评定标准（GB/T 50107-2010）。9）公路路面基层施工技术规范JIJ034-2000。10）城市测量规范（CJJ T8
3、-2011）。11）城镇道路工程施工与质量验收规范（CJJ 1-2008）。12）工程测量规范（GB 50026-2007）。13）混凝土结构工程施工质量验收规范（GB 50204-2002）(2011版)。14）建筑地基基础施工质量验收规范（GB 50202-2002）。15）地下防水工程质量验收规范（GB 50208-2011）。16）建筑与市政降水工程技术规范（JGJT 111-98）。17）公路土工合成材料应用技术规范（JTGT D32-2012）。18）市政排水管道工程及附属设施（06MS201）。19）城市道路和建筑物无障碍设计规范（JGJ 50-2001）。20）施工现场临时用电
4、安全技术规范（JGJ 46-2005）。21）砌体工程施工质量验收规范（GB 50203-2011）。22）混凝土排水管道基础及接口（04S516）。23）排水检查井（02S515）。24）钢筋焊接及验收规范（JGJ 18-2012）。2、编制原则1）节约资源和可持续发展的原则。贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，依法用地、合理规划、科学设计，少占土地，保护农田；搞好环境保护、水土保持和地质灾害防治工作；尽量维持既有交通秩序。2）符合性原则。必须满足建设工期和工程质量标准，符合施工安全要求。3）科学、经济、合理的原则。树立系统工程的理念，统筹分配工程的工期，搞好衔接；合理安
5、排施工顺序，组织均衡、连续生产；以关键线路为中心，建立数学模型进行工期、资源优化；管理目标明确，指标量化、措施具体、针对性强。4）引进、创新、发展的原则。积极采用、鼓励研发旨在提高工程技术和施工装备水平、保证施工安全和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。二、工程概况1、隧道工程概况1）项目概况某某区综合交通枢纽区地下主隧道及地面道路工程，位于某某区综合交通枢纽区核心区东广场，地下工程主要由主隧道、次隧道、连接隧道、出入口匝道四部分组成。2）隧道结构形式主隧道：单向组织的环路系统(逆时针)，中间2车道为通行车道，两侧2个车道为进出地下车库的交织车道。采用单孔箱涵
6、形式，结构净宽15.5m，局部结合交通及结构受力等因素，设置镂空中隔墙，墙宽0.8m。次隧道：连接与主隧道不相邻的车库，多布设与城市支路下方，净宽为12.25m。连接隧道：为了解决车辆在单向主隧道运行时环圈绕行的问题，在主环中间增设的小环，连接隧道共四条，单向车道布置，结构净宽7.75m。出入口匝道：为主隧道与地面道路连接，结构净宽7.75m。主隧道为钢筋砼闭合框架结构（单孔），结构内净高5.1m，净宽15.5m，结构顶板覆土46m，标准段顶板厚1.3m，侧墙厚1.3m，底板厚1.3m，异形段顶板、侧墙加厚。主隧道横断面内宽15.5米，布置为：0.5m（设备带)+0.25m（安全带）+0.5m
7、（路缘带)+3.25m4（车行道)+0.25m（路缘带)+0.5m（安全带）+0.5m（设备带)。连接通道为单孔箱涵形式，净宽7.75m，净高4.6m，结构顶板覆土约5m，标准段顶板厚0.7m，侧墙厚0.7m，底板厚0.7m，异形段顶底板、侧墙加厚，其中A、B连接隧道局部采用共墙设计（双孔箱涵形式），C、D连接隧道局部采用共墙设计（双孔箱涵形式）。连接通道单孔净宽7.75米，布置为：0.5m（设备带)+0.25m（安全带）+0.5m（路缘带)+3.25m（车行道)+2.75m（应急车道)+0.25m（安全带）+0.25m（设备带)。某某区综合交通枢纽地下主隧道及地面道路工程平面图2、地形地貌及
8、气候特征工程场地所处地貌单元为黄河冲击平原，地貌单一，地面整体高程约76.486.5m，沿线多为农田、果园。根据含水层的埋藏条件和水理特征，场地内勘探深度范围内地下水类型为潜水。由于受周围在建建筑场地基坑降水的影响，地下水水位有所下降，水位埋深约在地面下5.29.6米左右，实测潜水稳定水位埋深约在现地面下6.910.6米左右（绝对高程77.05米74.66米），呈西低东高走势。项目所在区某某属暖温带大陆性气候，四季分明，年平均气温14.4C。7月最热，平均27.3C；1月最冷,平均0.2C；年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。3、场地地质概况在场地内及其附近
9、不存影响工程安全的不良地质，没发现其它对工程有不利影响的埋藏物。场地土按岩性及力学特征分层情况如下：第1层粉土（Q4-3al），褐黄色，稍湿，稍密，摇振反应中等，无光泽反应，干强度低，韧性低。表层有40cm厚左右的耕植物。见植物根系，含云母、铁质氧化物。该层在场地内普遍分布。第2层粉土（Q4-3al），褐黄色，湿，稍密中密，摇振反应中等，无光泽反应，干强度低，韧性低。含云母、锈色铁质浸染，偶见小姜石。该层颗粒较多，局部夹粉砂薄层。该层在场地内局部缺失。第3层粉质粘土（Q4-2l ），褐灰灰色，湿，可塑软塑，无摇振反应，有光泽，干强度中等，韧性中等。含锈色铁质浸染，云母片，偶见小姜石，底部含蜗牛
10、壳碎片，局部夹淤泥质土。该层在场地内局部缺失。第4层粉土（Q4-2l，浅灰灰色，稍湿湿，中密密实，摇振反应中等，无光泽反应，干强度低，韧性低。含云母片，蜗牛壳碎片及小姜石，砂含量高，局部相变为粉砂，局部夹粉质粘土薄层。该层在场地内普遍分布。第5层粉质粘土（Q4-2l），灰色，饱和，可塑，无振摇反应，稍有光泽，干强度高，韧性高。含云母片、蜗牛壳碎片及小姜石，局部见植物根系腐殖系。第6层粉质粘土（Q4-2l），灰色，湿，密实，振摇反应中等，无光泽反应，干强度低，韧性低。含云母片、偶见蜗牛壳碎片及小姜石，局部砂含量高。平均层底标高74.81m,平均厚度1.2m. 该层在场地内普遍分布。第7层有机质粉
11、质粘土（Q4-2l），灰灰黑色，层底局部渐变为黄褐色，饱和，软塑可塑，无振摇反应，有光泽，干强度高，韧性高。含云母片、铁质氧化物、钙质斑点、蜗牛壳碎片及少量姜石，局部夹少量有机质土。该层在场地内普遍分布。.第7夹层粉质粘土（Q4-2l），灰色，湿，密实，振摇反应中等，无光泽反应，干强度低，韧性低。含云母片、偶见蜗牛壳碎片及小姜石。局部分布。该层在场地内普遍分布。第8层粉砂（Q4-1apl），灰色，饱和，中密密实，颗粒级配一般，分选中等，成分为长石、石英、云母等。层顶局部夹粉土。该层在场地内局部缺失。.第9层细砂（Q4-1apl），灰灰黄色，饱和，密实，颗粒级配一般，分选中等，成分为长石、石英、
12、云母等。该层厚度大，分布稳定，性质稳定。该层在场地内普遍分布。第10层粉质粘土（Q4-1apl），褐黄色，饱和，硬塑坚硬，稍有光泽，干强度高，韧性中等，无振摇反应，土中含有姜石，铁锰质结核。该层在场地内局部缺失。该层在场地内局部缺失。第11层细砂（Q4-1apl），褐黄色，饱和，密实，颗粒级配一般，粘粒含量高，成分为长石、石英及少量云母，局部夹有中砂。该层在场地内普遍分布。第12层粉质粘土（Q3al），褐黄色棕黄色，饱和，硬塑坚硬，有光泽，干强度高无摇振反应，韧性高，土中含铁锰质结核，土层粘性较大，上部含较多的姜石，局部地段姜石富集。在40米勘探深度范围内未揭穿该层，最大揭露厚度4.7米。场地
13、各地层厚度埋深及层底标高统计表层号厚度（米）层底标高（米）埋深（米）最小值最大值平均值最小值最大值平均值最小值最大值平均值10.83.32.0781.3383.9782.530.83.32.0720.63.21.878.882.3480.741.55.53.8730.42.71.3177.780.779.493.26.55.15414.32.7375.0178.7976.855.69.57.7550.33.71.373.277.9975.566.310.89.0360.52.71.2172.1876.1474.377.71210.24715.93.167.673.737110.717.413.
14、67夹0.62.61.1769.172.6771.5911.11512.9980.96.43.165.2971.9967.8613.719.516.7393.511.16.7258.4864.1761.152125.623.44100.52.91.4557.4461.2759.7123.627.325.051110.416.214.0245.1448.4746.3835.339.538.2812在40米勘探深度范围内未揭穿该层，最大揭露深度为4.7米岩土物理性质指标统计表 表1层号项目W(）Y(KNm）GS(-)e(-)Sr()WL()WP()IP(-)IL(-)01n191932191932323219max22.918.72.70.9129827.718.89.30.58min17.916.42.70.6846323.015.77.
