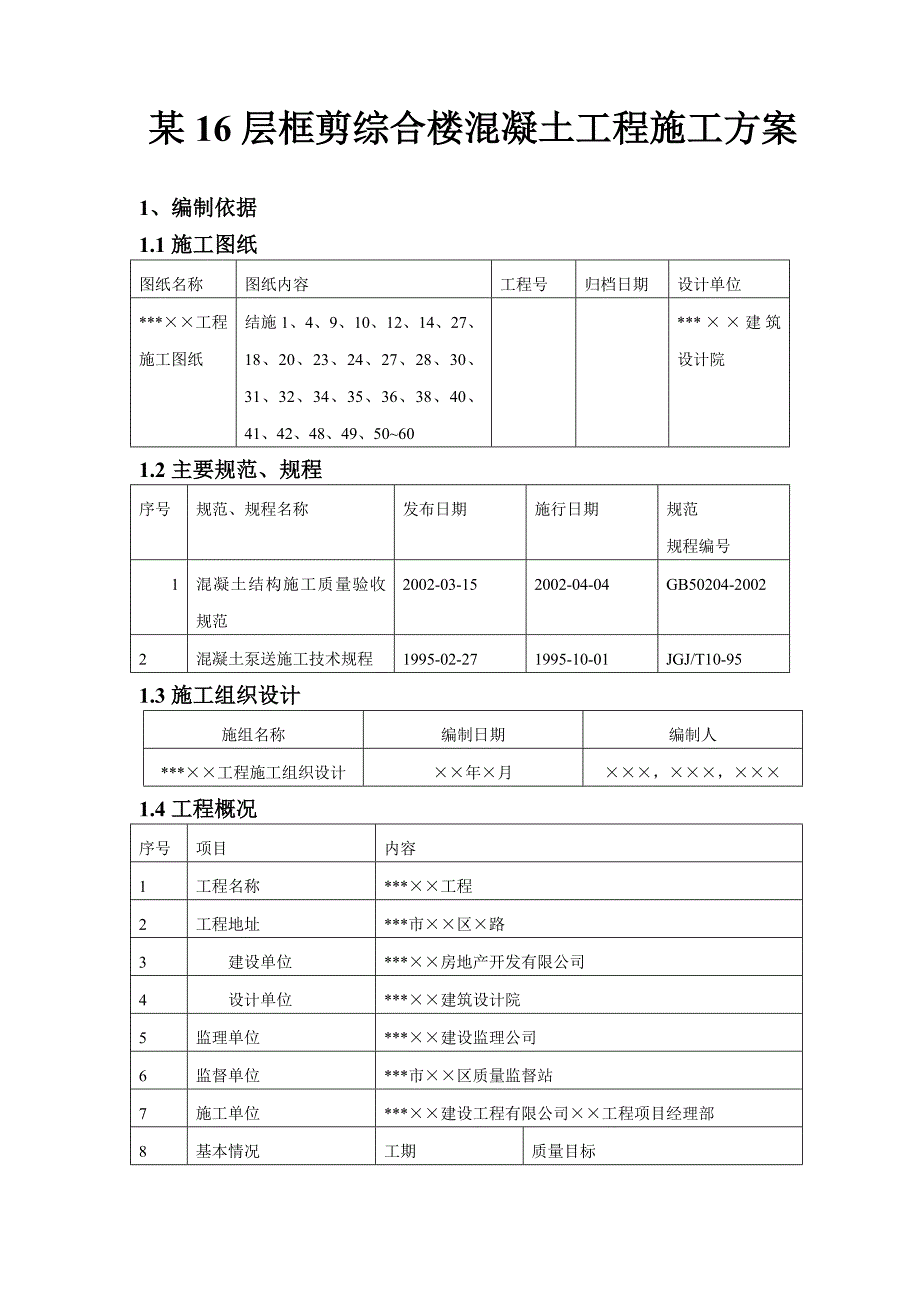

1、某16层框剪综合楼混凝土工程施工方案1、编制依据1.1施工图纸图纸名称图纸内容工程号归档日期设计单位*工程施工图纸结施1、4、9、10、12、14、27、18、20、23、24、27、28、30、31、32、34、35、36、38、40、41、42、48、49、5060*建筑设计院1.2主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1混凝土结构施工质量验收规范2002-03-152002-04-04GB50204-20022混凝土泵送施工技术规程1995-02-271995-10-01JGJ/T10-951.3施工组织设计施组名称编制日期编制人*工程施工组织设计年月，1.4工程概

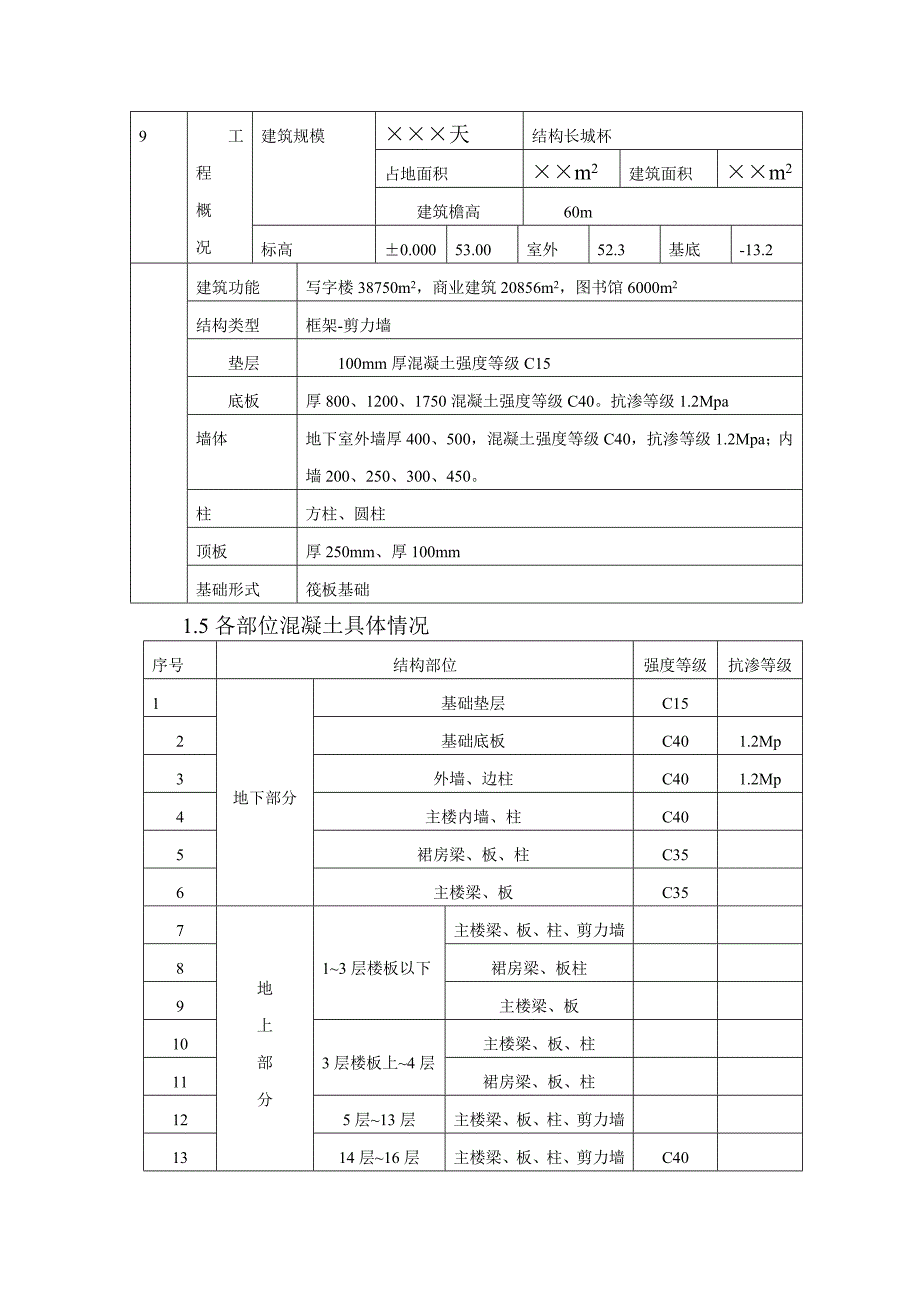

2、况序号项目内容1工程名称*工程2工程地址*市区路3建设单位*房地产开发有限公司4设计单位*建筑设计院5监理单位*建设监理公司6监督单位*市区质量监督站7施工单位*建设工程有限公司工程项目经理部8基本情况工期质量目标9工程概况建筑规模天结构长城杯占地面积m2建筑面积m2建筑檐高60m标高0.00053.00室外52.3基底-13.2建筑功能写字楼38750m2，商业建筑20856m2，图书馆6000m2结构类型框架-剪力墙垫层100mm厚混凝土强度等级C15底板厚800、1200、1750混凝土强度等级C40。抗渗等级1.2Mpa墙体地下室外墙厚400、500，混凝土强度等级C40，抗渗等级1.

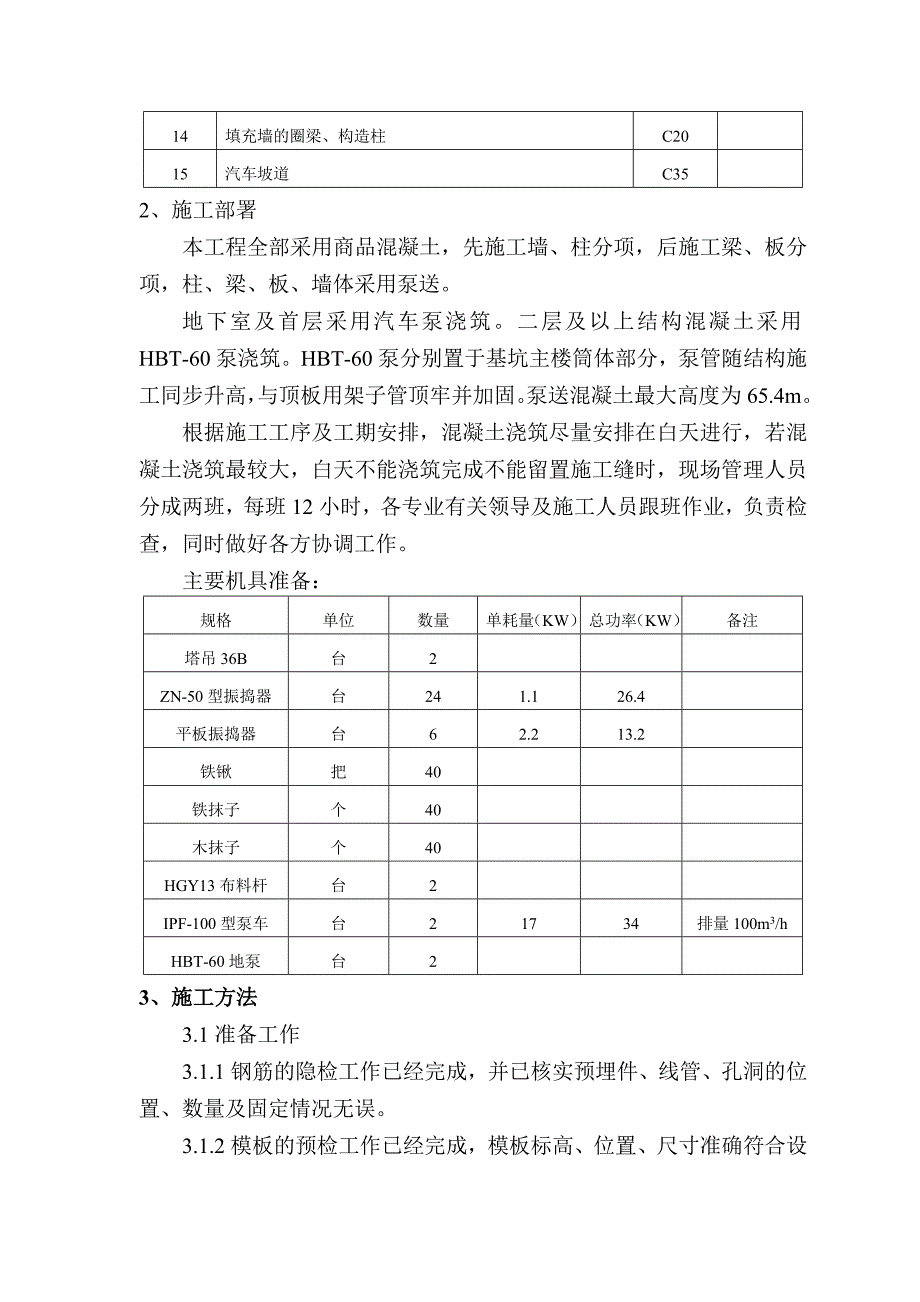

3、2Mpa；内墙200、250、300、450。柱方柱、圆柱顶板厚250mm、厚100mm基础形式筏板基础1.5各部位混凝土具体情况序号结构部位强度等级抗渗等级1地下部分基础垫层C152基础底板C401.2Mp3外墙、边柱C401.2Mp4主楼内墙、柱C405裙房梁、板、柱C356主楼梁、板C357地上部分13层楼板以下主楼梁、板、柱、剪力墙8裙房梁、板柱9主楼梁、板103层楼板上4层主楼梁、板、柱11裙房梁、板、柱125层13层主楼梁、板、柱、剪力墙1314层16层主楼梁、板、柱、剪力墙C4014填充墙的圈梁、构造柱C2015汽车坡道C352、施工部署本工程全部采用商品混凝土，先施工墙、柱分项
4、，后施工梁、板分项，柱、梁、板、墙体采用泵送。地下室及首层采用汽车泵浇筑。二层及以上结构混凝土采用HBT-60泵浇筑。HBT-60泵分别置于基坑主楼筒体部分，泵管随结构施工同步升高，与顶板用架子管顶牢并加固。泵送混凝土最大高度为65.4m。根据施工工序及工期安排，混凝土浇筑尽量安排在白天进行，若混凝土浇筑最较大，白天不能浇筑完成不能留置施工缝时，现场管理人员分成两班，每班12小时，各专业有关领导及施工人员跟班作业，负责检查，同时做好各方协调工作。主要机具准备：规格单位数量单耗量（KW）总功率（KW）备注塔吊36B台2ZN-50型振捣器台241.126.4平板振捣器台62.213.2铁锹把40铁
5、抹子个40木抹子个40HGY13布料杆台2IPF-100型泵车台21734排量100m3/hHBT-60地泵台23、施工方法3.1准备工作3.1.1钢筋的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误。3.1.2模板的预检工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。3.1.3由商品混凝土搅拌站试验室确定配合比及外加剂用量。3.1.4混凝土浇筑前组织施工人员进行方案的学习，由技术部门讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数。3.1.5浇筑混凝土用架子、走道及工作平台，安全稳固，能够满足
6、浇筑要求。3.1.6混凝土浇筑前，仔细清理泵管内残留物，确保泵管畅通，仔细检查井字架加固情况。3.1.7各流水段结合部位施工缝均采用多层板（根据钢筋保护层厚度及钢筋间距切口）分隔。3.1.8提前签订商品混凝土供货合同，签订时由技术部门提供具体供应时间、标号、所需车辆数量及其间隔时间，特殊要求如抗渗、防冻剂、入模温度、坍落度、水泥及预防混凝土碱集料反应所需提供的资料等。3.2主要措施3.2.1商品混凝土供应商编制预防混凝土碱集料反应的技术措施，必须确保20年内不发生混凝土碱集料反应损害；浇筑每部位混凝土前预先上报配合比及所选用各种材料的产地、碱活性等级、各项指标检测及混凝土碱含量的评估结果。混凝
7、土要用低活性集料配制，其混凝土含碱量不得超过5kg/m3。3.2.2为增强混凝土的可泵性，在混凝土中掺入适量的粉煤灰和减水剂，掺量必须经过实验确定。为保证混凝土的缓凝时间到46小时，能够满足混凝土出机运至现场具有可泵送料条件，在混凝土中掺入适量缓凝剂。严禁在混凝土中加水。混凝土入泵坍落度控制在1618cm。3.2.3施工流水段划分底板结构施工流水段划分名称资料填写名称备注一段13后浇带18，AH轴后浇带二段13后浇带18，H后浇带1/J三段6后浇带13后浇带，AH轴后浇带四段6后浇带13后浇带，H后浇带1/J五段16后浇带，AH轴后浇带六段16后浇带，H后浇带1/J地下三层地下一层结构施工流水
8、段划分名称资料填写名称备注一段13后浇带18，A（D-E）/2二段13后浇带18，（D-E）/2H后浇带三段16后浇带，A（D-E）/2四段16后浇带，A（D-E）/2H后浇带五段（9-10）/213后浇带，A（D-E）/2六段（9-10）/213后浇带，A（D-E）/2H后浇带七段6后浇带（9-10）/2 A（D-E）/2 八段6后浇带（9-10）/2 A（D-E）/2H后浇带九段1318后浇带，H后浇带，1/J轴十段（9-10）/213后浇带，H后浇带1/J轴十一段6后浇带（9-10）/2，H后浇带1/J轴十二段16后浇带，H后浇带1/J轴首层、2层结构施工流水段划分名称资料填写名称备注1
9、段1418，B（D-E）/22段148，（D-E）/2G3段15，B（D-E）/24段15，（D-E）/2G5段10轴后浇带1/13，B（D-E）/26段10轴后浇带1/13，（D-E）/2H7段1/510后浇带，B（D-E）/28段1/510后浇带，B（D-E）/2H3层结构施工流水段划分名称资料填写名称备注1段1418，B（D-E）/22段1418，（D-E）/2G3段15，B（D-E）/24段15，B（D-E）/2H5段10轴后浇带1/13，B（D-E）/26段10轴后浇带1/13，（D-E）/2G7段1/510后浇带，B（D-E）/28段1/510后浇带，（D-E）/2G45层结构施工
10、流水段划分名称资料填写名称备注1段1418，B（D-E）/22段1418，（D-E）/2G3段15，B（D-E）/24段15，（D-E）/2G5段10轴后浇带1/13，BE7段1/510轴后浇带，BE616结构施工流水段划分名称资料填写名称备注1段1418，B（D-E）/22段1418，（D-E）/2G3段15，B（D-E）/24段15，（D-E）/23.2.4 流水段施工缝处理措施 所有施工缝均采用多层板（根据钢筋保护层厚度及钢筋间距切口）分隔，在下一流水段混凝土浇筑前，进行施工缝处理，处理前先在混凝土边缘弹通线，用无齿锯切割以保证施工缝顺直，切割时严格控制切割深度，以防触动钢筋，施工缝浮浆
11、层剔除后混凝土浇水湿润，施工缝处理必须待混凝土强度达到1.2Mpa后进行。3.2.5施工缝留置位置 底板按后浇带划分浇筑，不留施工缝。柱施工缝留在梁下皮以上1cm。墙施工缝留在板（梁）下皮以上1cm。楼梯施工缝留在楼梯所在楼层休息平台、上跑（去上一层）楼梯踏步及临侧墙宽度范围之内，另一方向为休息平台宽度的1/3处。3.2.6混凝土浇筑3.2.6.1垫层混凝土采用汽车泵分区浇筑，采用平板振捣，表面抹平压光。3.2.6.2底板混凝土浇筑采用汽车泵连续浇筑。在浇筑混凝土前，对模板内的杂物和钢筋上的油污等清理干净；对模板的缝隙和孔洞予以堵严。3.2.6.3地下部分柱混凝土采用塔吊浇筑，每四根柱为一循环
12、单元，循环浇筑，每次浇筑高度根据现场使用振捣棒（50棒或30棒）而定，为其有效长度的1.25倍（50棒应为43.75cm，取40cm；30棒应为33.75cm，取30cm），下灰厚度采用尺杆配手把灯控制。地上部分框架柱采用塔吊及布料杆浇注。3.2.6.4地下室外墙混凝土浇筑采用汽车泵。3.2.6.5筒体混凝土浇筑采用布料杆沿墙体循环浇筑，每次浇筑厚度根据现场使用振捣棒（50棒应为43.75cm，取40cm；30棒应为33.75cm ,取30cm），下灰厚度采用尺杆配手把灯控制。3.2.6.6梁、板混凝土浇筑采用泵送方式。3.3施工顺序3.3.1清理：在混凝土浇筑前先用一台12立方米空压机将模板
13、内杂物吹扫干净。3.3.2混凝土浇筑和振捣一般要求3.3.2.1本工程分区流水施工，每一流水段内混凝土连续浇筑，如必须间歇，间歇时间尽量缩短，并在下层混凝土初凝前将上层混凝土浇筑完毕。3.3.2.2浇筑混凝土时为防止混凝土分层离析，混凝土由料斗、泵管内卸出时，其片面上倾浇高度不得超过2m，超壶时采用串筒或斜槽下落，混凝土浇筑时不得直接冲击模板。3.3.2.3浇筑竖向结构混凝土前，底部先填以30-50mm厚的同配比减石子砂浆。3.3.2.4浇筑混凝土时设专人看模，经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发生变形移位时立即停止浇筑，并在已浇筑的混凝土凝结前修整完好。3.3.2.5使用30、50插入式振捣棒要快插慢拔，插点呈梅花型布置，按顺序进行，不得遗漏。移动间距不大于振捣棒作用半径的1.5
