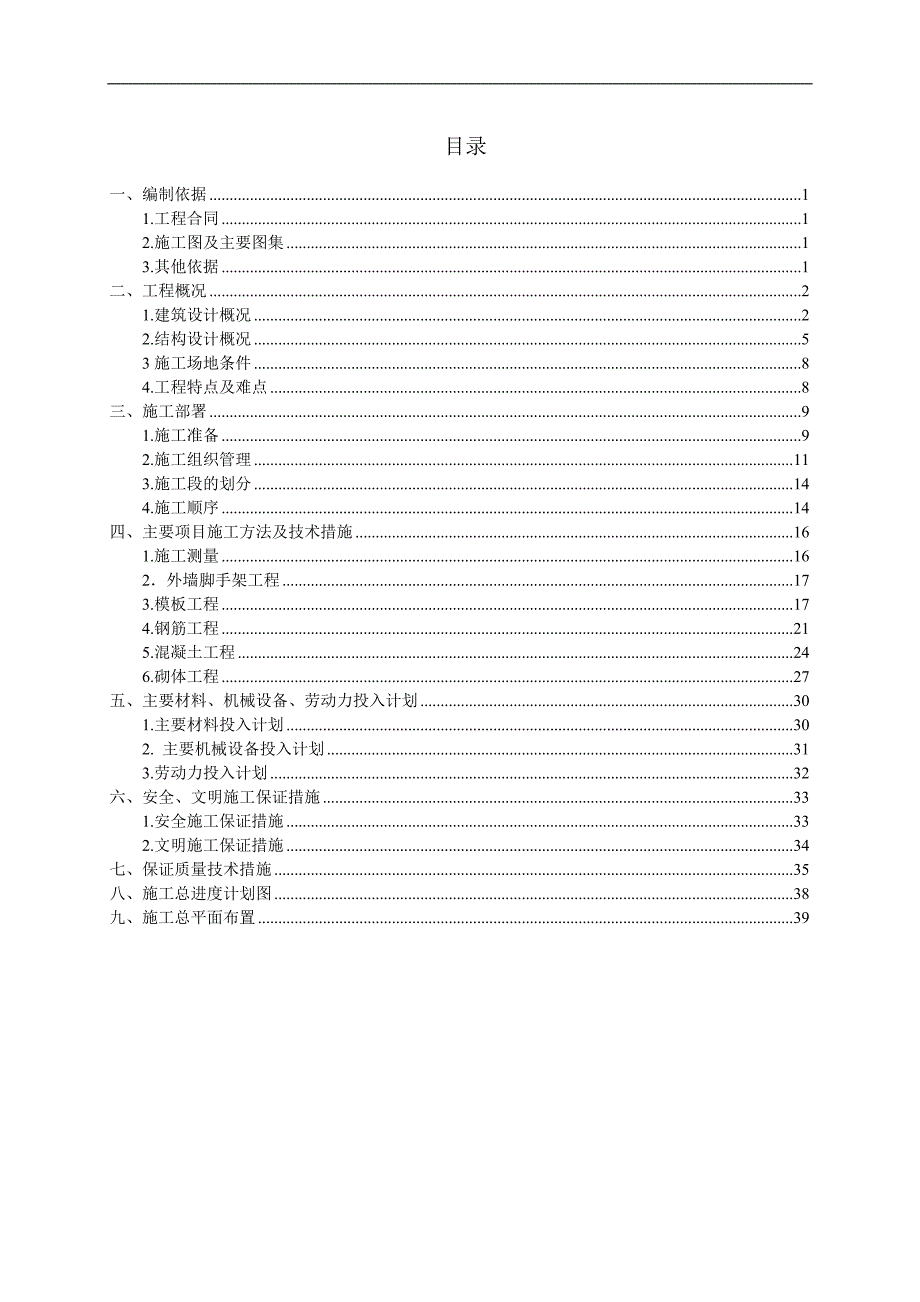

1、目录一、编制依据11.工程合同12.施工图及主要图集13.其他依据1二、工程概况21.建筑设计概况22.结构设计概况53施工场地条件84.工程特点及难点8三、施工部署91.施工准备92.施工组织管理113.施工段的划分144.施工顺序14四、主要项目施工方法及技术措施161.施工测量162外墙脚手架工程173.模板工程174.钢筋工程215.混凝土工程246.砌体工程27五、主要材料、机械设备、劳动力投入计划301.主要材料投入计划302. 主要机械设备投入计划313.劳动力投入计划32六、安全、文明施工保证措施331.安全施工保证措施332.文明施工保证措施34七、保证质量技术措施35八、施

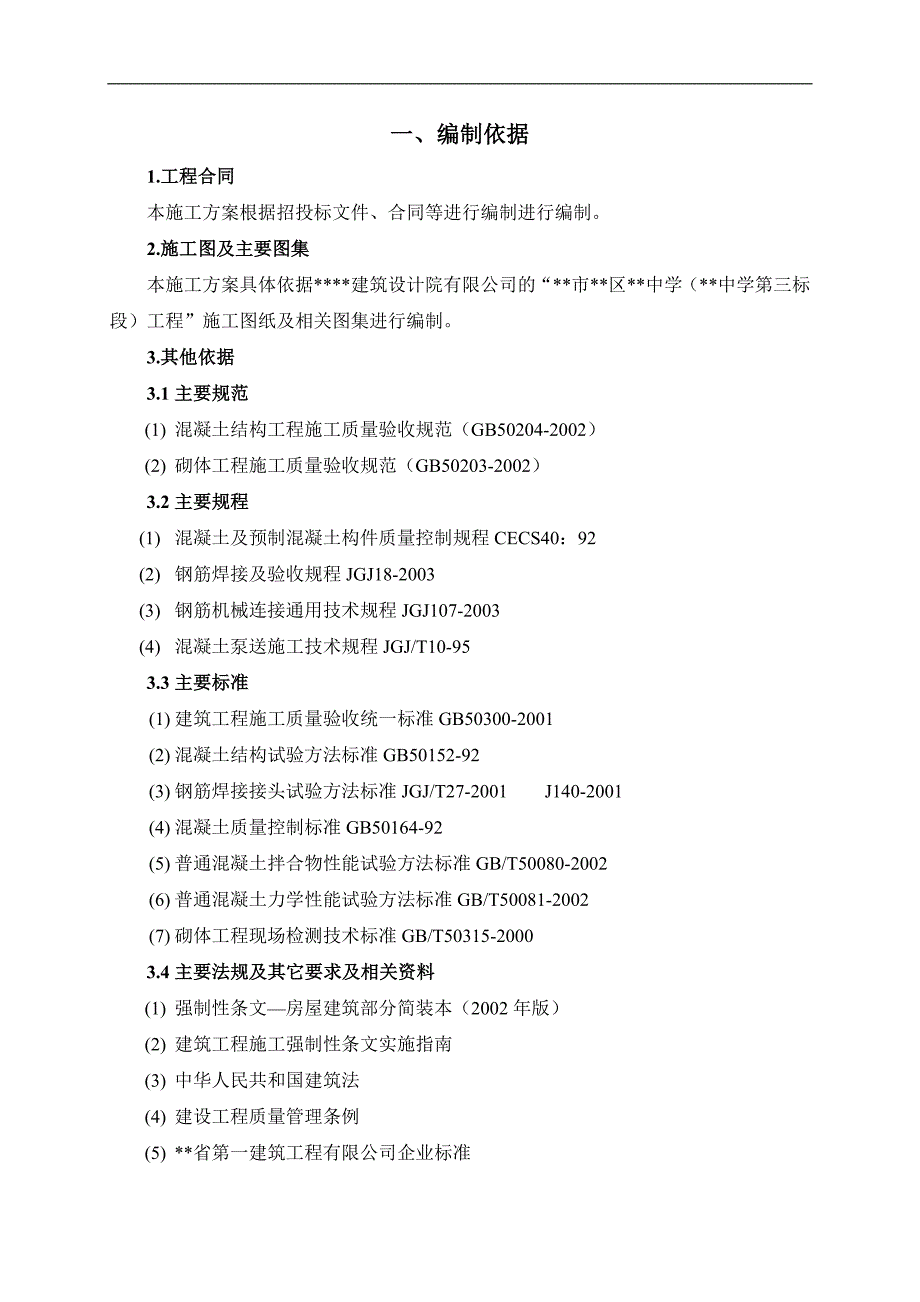

2、工总进度计划图38九、施工总平面布置39一、编制依据1.工程合同 本施工方案根据招投标文件、合同等进行编制进行编制。2.施工图及主要图集本施工方案具体依据*建筑设计院有限公司的“*市*区*中学（*中学第三标段）工程”施工图纸及相关图集进行编制。3.其他依据3.1主要规范(1) 混凝土结构工程施工质量验收规范（GB50204-2002）(2) 砌体工程施工质量验收规范（GB50203-2002）3.2主要规程(1) 混凝土及预制混凝土构件质量控制规程CECS40：92(2) 钢筋焊接及验收规程JGJ18-2003(3) 钢筋机械连接通用技术规程JGJ107-2003(4) 混凝土泵送施工技术规程
3、JGJ/T10-953.3主要标准(1) 建筑工程施工质量验收统一标准GB50300-2001(2) 混凝土结构试验方法标准GB50152-92(3) 钢筋焊接接头试验方法标准JGJ/T27-2001 J140-2001(4) 混凝土质量控制标准GB50164-92 (5) 普通混凝土拌合物性能试验方法标准GB/T50080-2002(6) 普通混凝土力学性能试验方法标准GB/T50081-2002(7) 砌体工程现场检测技术标准GB/T50315-20003.4主要法规及其它要求及相关资料(1) 强制性条文房屋建筑部分简装本（2002年版）(2) 建筑工程施工强制性条文实施指南(3) 中华人

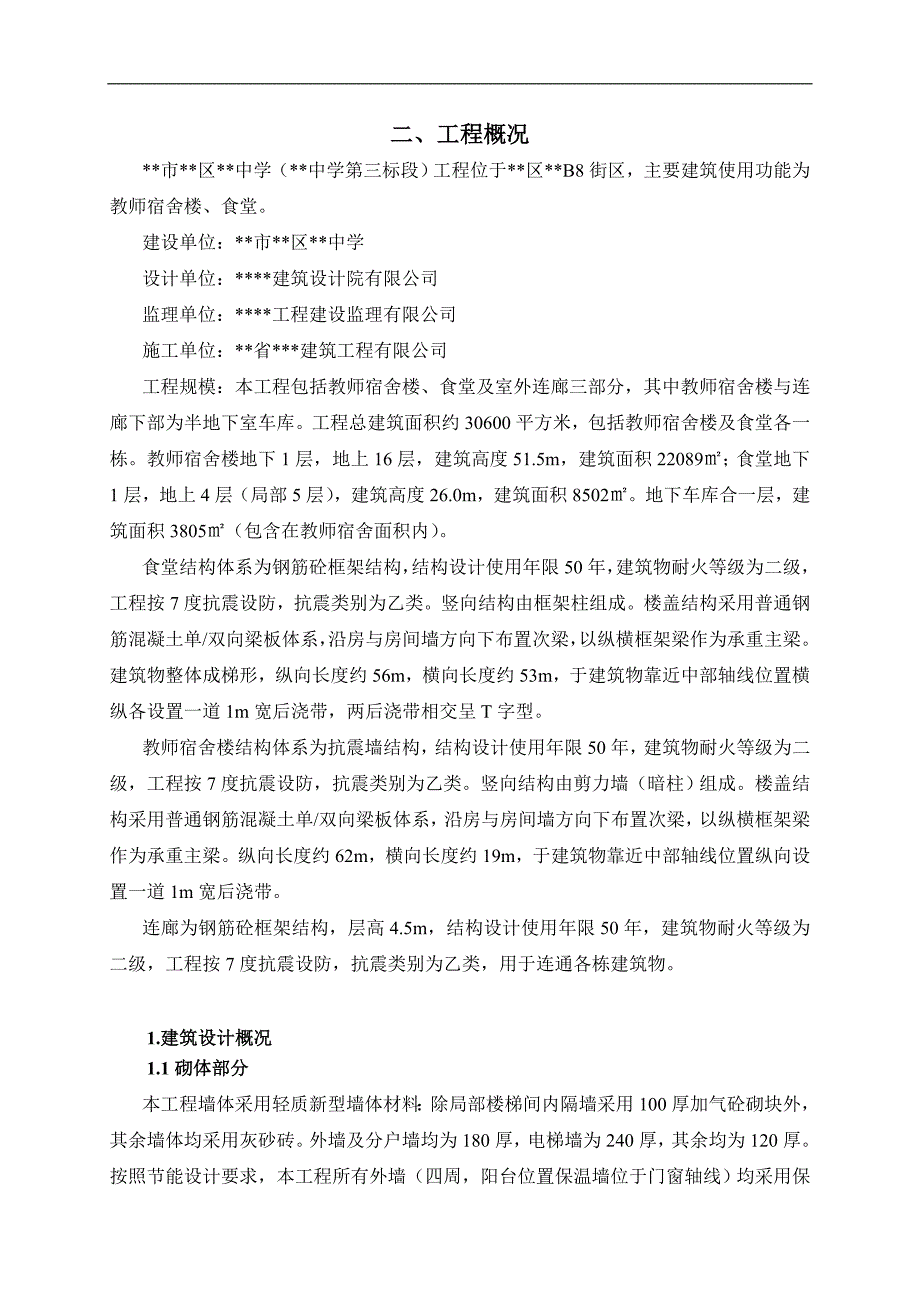

4、民共和国建筑法(4) 建设工程质量管理条例(5) *省第一建筑工程有限公司企业标准二、工程概况*市*区*中学（*中学第三标段）工程位于*区*B8街区，主要建筑使用功能为教师宿舍楼、食堂。建设单位：*市*区*中学设计单位：*建筑设计院有限公司监理单位：*工程建设监理有限公司施工单位：*省*建筑工程有限公司工程规模：本工程包括教师宿舍楼、食堂及室外连廊三部分，其中教师宿舍楼与连廊下部为半地下室车库。工程总建筑面积约30600平方米，包括教师宿舍楼及食堂各一栋。教师宿舍楼地下1层，地上16层，建筑高度51.5m，建筑面积22089；食堂地下1层，地上4层（局部5层），建筑高度26.0m，建筑面积85
5、02。地下车库合一层，建筑面积3805（包含在教师宿舍面积内）。食堂结构体系为钢筋砼框架结构，结构设计使用年限50年，建筑物耐火等级为二级，工程按7度抗震设防，抗震类别为乙类。竖向结构由框架柱组成。楼盖结构采用普通钢筋混凝土单/双向梁板体系，沿房与房间墙方向下布置次梁，以纵横框架梁作为承重主梁。建筑物整体成梯形，纵向长度约56m，横向长度约53m，于建筑物靠近中部轴线位置横纵各设置一道1m宽后浇带，两后浇带相交呈T字型。教师宿舍楼结构体系为抗震墙结构，结构设计使用年限50年，建筑物耐火等级为二级，工程按7度抗震设防，抗震类别为乙类。竖向结构由剪力墙（暗柱）组成。楼盖结构采用普通钢筋混凝土单/双
6、向梁板体系，沿房与房间墙方向下布置次梁，以纵横框架梁作为承重主梁。纵向长度约62m，横向长度约19m，于建筑物靠近中部轴线位置纵向设置一道1m宽后浇带。连廊为钢筋砼框架结构，层高4.5m，结构设计使用年限50年，建筑物耐火等级为二级，工程按7度抗震设防，抗震类别为乙类，用于连通各栋建筑物。1.建筑设计概况1.1砌体部分本工程墙体采用轻质新型墙体材料：除局部楼梯间内隔墙采用100厚加气砼砌块外，其余墙体均采用灰砂砖。外墙及分户墙均为180厚，电梯墙为240厚，其余均为120厚。按照节能设计要求，本工程所有外墙（四周，阳台位置保温墙位于门窗轴线）均采用保温墙体，外墙内保温，详细内容详见本工程节能保
7、温设计。（1）建筑主要特征表：(1)建筑组成及层高建筑物层 号主 要 功 能 内 容建筑面积(m2)层高(m)教师宿舍食堂半地下室车库地下室车库38054.3食堂首层饭盒存放间、餐厅、配餐间、洗消间、消毒间、烹调间、烘培间、点心间、主副食库、菜加工间、肉加工间、更衣沐浴室、办公室19954.5二层餐厅、熟食区、备餐区、洗消间、洗刷间、卫生间19504.5三层餐厅、熟食区、备餐区、洗消间、洗刷间、卫生间19504.5四层教师餐厅、小餐厅、熟食区、备餐区、洗消间、洗刷间、卫生间16814.6五层健身室、休息室、网球场、天面花园、卫生间6264.9教师宿舍一层单人宿舍、无障碍宿舍、厕浴间、阳台、走廊
8、、风井、水井、强弱电井、合用前室（电梯厅）11343.5二层单人宿舍、厕浴间、阳台、走廊、风井、水井、强弱电井、合用前室（电梯厅）11343三十六层单人宿舍、厕浴间、阳台、走廊、风井、水井、强弱电井、合用前室（电梯厅）1134143连廊首层连廊4.5（2）建筑构造及装修项 目编号构 造 做 法使 用 部 位顶棚顶-1乳胶漆顶棚1 钢筋混凝土底面清理干净2 9厚1：1：6水泥石灰砂浆打底扫毛3 6厚1：0.5：3水泥水泥砂浆压光后铣灰4 满刮腻子二道，砂纸磨平5 乳胶漆二道食堂顶棚顶-2刮塑面1 钢筋混凝土底面清理干净2 9厚1：1：6水泥石灰砂浆打底扫毛3 6厚1：0.5：3水泥水泥砂浆压光后
9、铣灰4白色刮塑二道二道教师宿舍顶棚内墙面内墙1面砖贴面1. 15厚1：3水泥砂浆2. 刷素水泥将一道3. 34厚水泥胶结合层4. 抛光砖，白水泥浆擦缝楼梯白瓷片，白水泥浆擦缝卫生间食堂内墙2面砖贴面1. 15厚1：3水泥砂浆2. 刷素水泥将一道3. 34厚水泥胶结合层4. 抛光砖，白水泥浆擦缝教师门厅白瓷片，白水泥浆擦缝卫生间、淋浴间、厨房教师宿舍内墙3粉刷涂料面1. 15厚1：3水泥砂浆打底扫毛2. 5厚1：2.5水泥砂浆压光3. 满刮腻子两道，砂纸磨平4. 白色刮塑二道教师宿舍内墙4粉刷涂料面1. 15厚1：3水泥砂浆打底扫毛2. 5厚1：2.5水泥砂浆压光3. 满刮腻子两道，砂纸磨平4.
10、 防霉乳胶漆二道食堂踢脚踢1面砖踢脚1. 17厚1：3水泥砂浆打底2. 34厚1：1水泥砂浆加水重20白乳胶镶贴3. 810厚釉面砖，白水泥浆擦缝房间、办公室楼面楼1地面砖楼面（总厚50mm）1. 钢筋混凝土楼板2. 素水泥浆结合层一道3. 15厚1：3水泥砂浆找平4. 25厚1：4干硬性水泥砂浆，面上撒素水泥5. 810厚抛光砖铺实拍平，水泥浆擦缝走廊、房间楼2防滑地砖卫生间楼面1. 钢筋混凝土楼板，上刷素水泥浆结合层一道2. 1：2.5水泥砂浆找平及找坡0.5，（或按详图）坡向地漏，最薄处不小于15，随手抹光3. 刷基层处理剂一遍（基层必须干净、干燥）4. 2厚高分子防水涂料，面上撒黄砂，
11、四周沿墙上翻500高5. 25厚1：4干硬性水泥砂浆，面上撒素水泥6. 810厚300300防滑地砖铺实拍平，用专用填缝料填注：卫生间蹲位下沉部分用矿渣混凝土填充，卫生间完成面低于其相邻房间（中间走道时）或走廊20，以找平找坡控制卫生间楼3陶瓷地砖阳台楼面（最大总厚50mm）1. 钢筋混凝土楼板2. 素水泥浆结合层一道3. 1：2.5水泥砂浆（掺3防水粉）作不小于0.51排水坡度坡向地漏，最薄处为15厚4. 刷基层处理剂一遍（基层必须干净、干燥）5. 2厚高分子放水涂料，分纵横两道涂刮6. 25厚1：4干硬性水泥砂浆，面上撒素水泥7. 810厚陶瓷地砖铺实拍平，专用填缝料填缝，地面最高点标高低
12、于同层房间地面完成面20阳台地面地1地砖地面1. 3：7灰土夯实，300厚2. 100厚C10混凝土3. 素水泥浆结合层一道4. 15厚1：3水泥砂浆找平5. 25厚1：4干硬性水泥砂浆，面上撒素水泥6. 810厚抛光砖铺实拍平，水泥浆擦缝食堂地2防滑地砖卫生间地面1. 3：7灰土夯实，300厚2. 100厚C10混凝土3. 60厚C20细石混凝土（掺水泥用量3的JJ91硅质密实剂），找0.51坡，最薄处不小于30厚4. 素水泥浆结合层一道5. 25厚1：4干硬性水泥砂浆，面上撒素水泥6. 810陶瓷锦砖铺实拍平，专用填缝料擦缝卫生间外墙面外墙1面砖外墙面（总厚15mm）1. 刷801胶素水泥
13、浆一遍，配合比为801胶：水1：4（适用于轻质混凝土墙体）2. 20厚1：3纤维防水水泥砂浆打底3. 聚合物水泥浆粘结层4. 外墙面砖，专用填缝料勾缝屋面屋11. 钢筋混凝土屋面板，机械原浆磨平整（小面积屋面可人工磨平）。施工工艺另详施工操作专项技术要求2. 刷放水涂料基层处理剂一道3. 2.5厚高分子防水涂料，分纵横两道涂刮4. 无纺布隔离保护层（容重100g/）5. 干铺加气混凝土隔热块80厚，表面平整扫净（容重500600g/）6. 1：8水泥加气混凝土碎渣找12坡最薄处20厚7. 20厚1：2.5水泥砂浆找平层8. 聚酯无纺布隔离层（容重100g/）9. 40厚C20混凝土垫层，内配3
14、100点焊钢网，机械原浆磨平整，分格缝下宽10，上宽15，间距布大于4000，嵌缝油膏必须采用耐老化性能高，力学性能号的材料（耐用年限另查看有关规范）10. 25厚1：4干硬性水泥砂浆，面上撒素水泥11. 810厚地砖，缝宽58，专用填缝料填缝屋2取消屋1的10、11，其他同屋12.结构设计概况(1)结构体系食堂结构体系为钢筋砼框架结构，结构设计使用年限50年，建筑物耐火等级为二级，工程按7度抗震设防，抗震类别为乙类。竖向结构由框架柱组成。楼盖结构采用普通钢筋混凝土单/双向梁板体系，沿房与房间墙方向下布置次梁，以纵横框架梁作为承重主梁。建筑物整体成梯形，纵向长度约56m，横向长度约53m，于建筑物靠近中部轴线位置横纵各设置一道1m宽后浇带，两后浇带相交呈T字型。教师宿舍楼结构体系为抗震墙结构，结构设计使用年限50年，建筑物耐火等级为二级，工程按7度抗震设防，抗震类别为乙类。竖向结构由剪力墙（暗柱）组成。楼盖结构采用普通钢筋混凝土单/双向梁板体系，沿
